■ 제품특징

​자체내에서 Pcb Sample을 제작하고자 하였으나, 고가의 제품으로 인해 학생,개인 연구 개발자,취미 생활을 하는 연구자들에게는 무리였습니다.

sme교역에서는 이들을 위해서 아래와 같이 특별 출시하게 되었고,오직 이들에게만 판매되는 제품입니다.
제작방법은 아래의 방법대로 하시면 누구나 간단하고,손쉽게 선폭 0.1mm의 제품들을 만들 수 있을 것입니다.

■ 제품사양

​내용물 : 간이형 노광기1set,진공 펌프1set,에폭시 양면 감광기판1매,에폭시 단면 감광기판1매, 페놀단면 감광기판1매,현상제1봉지, 에칭 파우더1봉지,기판집게:1ea,무세척 플럭스:1병, 감광기판용 초정밀 레이저 전용 필름:1set)

■ 제품사용방법

​1.작업 방법

1.필름(Mask Film) 제작 :

1.잉크젯용 프린터(300dpi급 이상)로 아트웍 작업한 것을 프린트 출력한다. (양면인 경우 : Top면은 Mirror 출력 / Bottom 면은 그대로 출력)

2.감광기판에 밀착되어 있는 흰색의 필름을 벗겨낸 후 아래 그림과 같이 필름을 놓는다.

참고 :

1. sme교역 전용 잉크젯 전용 필름을 사용하면 A4 크기의 PCB 기판도 오차가 전혀 없다.

2. 선폭 0.1mm까지 제작이 가능하며,잉크 건조후 크랙이 전혀 없다.

양면 PCB을 만들 경우

          그 림 1                              그 림 2

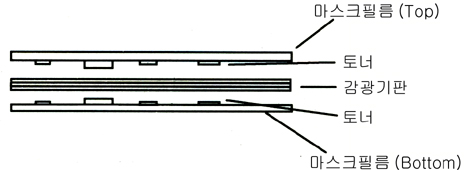

그림1 : 양면 PCB일 경우 그림과 같이 앞뒷면을 맞춘후,Tape로 양끝을 고정시킨다. (필요에 따라 사이드에 센터 마크를 해 두어도 좋다.)

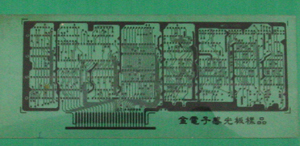

그림2 : 당사의 감광기판은 고감도 포지티브용으로 형광등 아래에서도 작업이 가능한 제품이다.(최대 5년까지 보관가능)

2.노광

1. 필름 2장(TOP, BOTTOM)을 포개어서 잘 맞춘 후 필름 사이에 감광 기판을 넣는다.

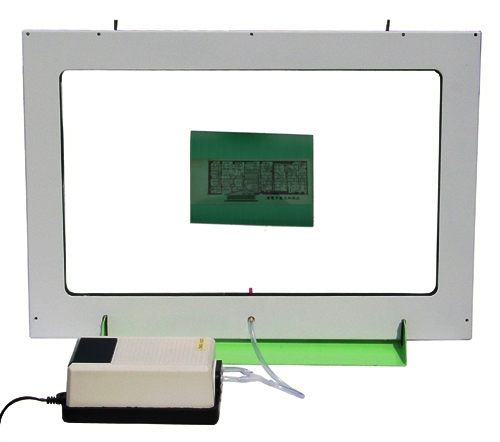

2. 노광 Case을 열고 유리면에 기판을 놓은 후 반대쪽 케이스를 덮고, 간이 노광기의 완전 밀착을 위해 진공 흡입기에 전원을 넣는다.

*10초만 경과하면 완전히 밀착.

(만약,완전 밀착을 하지 않고 노광을 한다면, 현상 후 패턴 라인이 선명하지 못하거나,엣칭후 회로의 숏트가 일어날 수 있습니다)

3. 간이 노광기를 받침대에 세우고, 약 25∼35분 정도 놓아둔다. (주위의 빛으로 인해 자연히 노광된다)

4.노광 후 케이스 안의 기판을 꺼내고,현상을 준비한다.　

참고:

1. 노광시간을 많이 준다고 해서 좋은 것은 아니다. 적당한 시간을 주는 것이 좋다.

2. 노광기와 형광등 사이의 거리가 가까울수록,램프의 W가 클수록 노광시간을 짧게 해주는 것이 좋다.

3.현상

1. 현상액 만들기

1-1. 작고 넓은 plastic 용기(접시)에 미지근한 물(30~40 ℃) 1000cc(1 ℓ)를 넣고,현상제 1봉지를 넣은 후 저어서 완전히 용해시킨다. (주의 : 현상액은 종류가 다양해서, 감광기판 전용을 사용하는 것이 좋다.)

2. 현상방법

2-1. 현상액속에 노광된 기판을 넣고,10초만 기다리면 파란색의 감광액이 벗겨지기 시작한다.이때 균일하고 빠르게 현상을 하려면 기판을 상하 or 좌우로 흔들어 주는 것이 좋다.

2-2.정상적인 현상 시간은 1분30초에서 2분30초까지이다.
