Renesas 사의 RL78 시리즈인 RL78/G13을 학습하는 마이크로 컨트롤러 트레이닝 키트입니다.

1. 설명

- Renesas RL78/G13 마이크로컨트롤러 학습용 키트입니다.
- 플라스틱 가방 안에 들어 있어 보관이 용이합니다.
- 초보자용 실습 교재가 포함되어 있어 교육에 편리합니다.
- Renesas 사의 Aliance Partner 및 교육용 제품 독점 디자인 하우스인 (주)뉴티씨가 기술 지원을 합니다.


2. 사양

A. USB로 프로그램 가능한 플래시 프로그래머 와 RL78 프로그래밍 / 디버깅 장비인 E1이 포함되어 있음.
B. TTL Level의 시리얼 포트가 보드에 내장됨. (모듈의 동작 전압 및 보드의 전역 전원에 따라 CMOS 레벨로 변경 가능)
C. 통신용 USB to Serial (UART) 보드가 포함됨.
D. RL78 개발보드와 I/O 보드는2.54mm 10핀 스트레이트 박스 헤더로 연결됨.
E. 빠르게 개발을 수행할 수 있는 RL78 한국어 교재 포함.
F. 모든 개별 모듈과 보드에는 각각의 제품 한국어 매뉴얼 제공.
G. DC 라인 트레이서 바디가 내장되어 라인 트레이서 및 로봇 제어 실습 가능

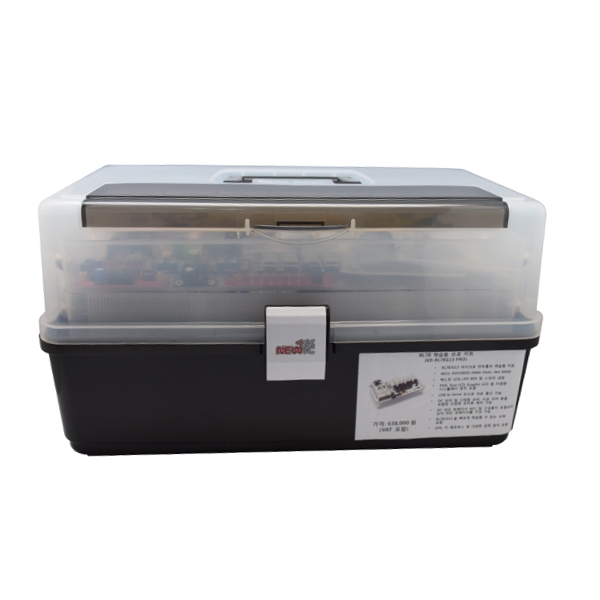

3. 모델 사진(파생 모델 포함)

A. KD-RL78G13-PRO



B. KD-RL78G13-PRO-E1 (KD-RL78G13-PRO + Renesas E1)




C. 1핀 (암-암) 케이블 사진



D. KD-RL78G13-PRO-AL



E. KD-RL78G13-PRO-AL-E1

1. 스펙

A. MCU 부분

1). RL78/G13  개발 보드 2개
2). 12V DC / 1000mA(1A) 아답타
3). 12V DC --> 5V / 3.3V DC정류 회로 내장형
4). 전원스위치 내장
5). 메인보드에 한림 웨이퍼 LW0640-02 호환 외부 전원 입출력 커넥터 내장 [12V+GND / 5V + GND]

B. I/O 포트들

1) 일반 I/O 포트들에 10핀 박스 커넥터가 장착됨
   (P1[0~7], P2[0~7], P0+P7[P00~P01, P70~P75], 타이머 출력[TO0~TO7], 타이머 입력[TI0~TI7])
2) RL78/G13의 모든 특수 기능 핀들을 4핀/5핀 인터페이스로 구현


C. 메모리

1) RL78/G13 : R5F100GE[64kb Flash, 4kb RAM]

D. 통신 및 기타 스펙

1). UART (TTL 레벨로 장착 가능. 메인보드의 전역 전원이 3.3V로 설정된 경우 CMOS 레벨로 동작)
2). E1 커넥터 인터페이스 (이 인터페이스로 플래시 프로그래머를 이용하여 프로그램 다운로드 가능)
3). 리셋 스위치 내장
4). RL78/G13은 내부 오실레이터 32MHz로 동작 가능. 클럭 보정 및 다양한 클럭 인터페이스 실습을 위해
     외부 고속 20MHz 크리스탈과 외부 저속 32.768kHz 오실레이터 사용.

2. 악세사리

A. 2x5 박스헤더 케이블 6개
B. 파워 공급용 아답타 : 12VDC / 1000mA
C. 2핀 DC 전원 케이블 2개 (한림 CHW0640-02P)
D. 4핀 1:1 케이블 4개 (SE-4P4P-D)
E. 1핀 (암-암) 케이블 12개


3. 포함된 제품

A. KD-RL78G13-PRO

1) 모듈                                                  x1 개
2) 보드                                                  x1 개
3) ADC-DEV-P                                       x1 개
4) AD-GPS-T                                         x1 개
5) AD-USBSERIAL                                   x1 개
6) AM-CD2L                                          x1 개
7) AM-CS2P                                          x1 개
8) AM-CSV                                           x1 개
9) AM-DC2-2D                                       x1 개
10) AM-FND1                                         x1 개
11) AM-FND4                                         x1 개
12) AM-IRS4D                                        x1 개
13) AM-SLCD-216                                  x1 개
14) AM-TL8                                          x1 개
15) AM-TS8                                          x1 개
16) PM-BT-UART-M                              x1 개
17) PM-BT-UART-S                               x1 개
18) PM-KEYM-4X4                                x1 개
19) PM-LCD-G                                      x1 개
20) PM-LCD-T-420G                              x1 개
21) RD-FLASHLOADER                           x1 개
22) SE-2P2P                                          x1 개
23) SE-2X520                                        x3 개 (케이블 2개 묶음 x 3개 = 총 6개)
24) SE-4P4P-D                                     x2 개
25) SE-A410                                         x1 개
26) SE-BC13                                         x1 개
27) SE-DCB                                         x1 개
28) SE-DM                                          x1 개
29) SE-DM용 바퀴                                x1 개 (바퀴 2개 묶음 x 1개 = 총 2개)
30) SE-MIN1                                        x2 개 (케이블 6개 묶음 x 2개 = 총 12개)
31) SE-PW12V                                      x1 개
32) SE-SM243                                      x1 개
33) SE-SPEAKER                                 x1 개
34) SE-USBMINIB                                x1 개
35) SE-USBPOWER                              x1 개
36) 플라스틱 가방
37) 교재 및 예제 소스 코드와 매뉴얼 등이 포함된 CD 제공
38) 서포터 세트


B. KD-RL78G13-PRO-E1

1) KD-RL78G13-PRO의 모든 구성 요소
2) Renesas E1
