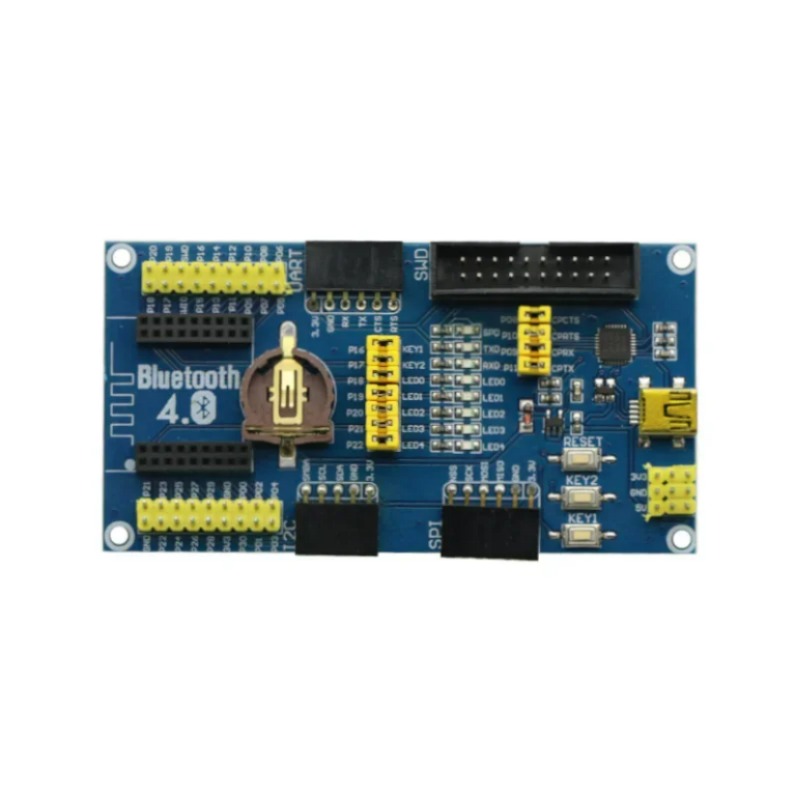

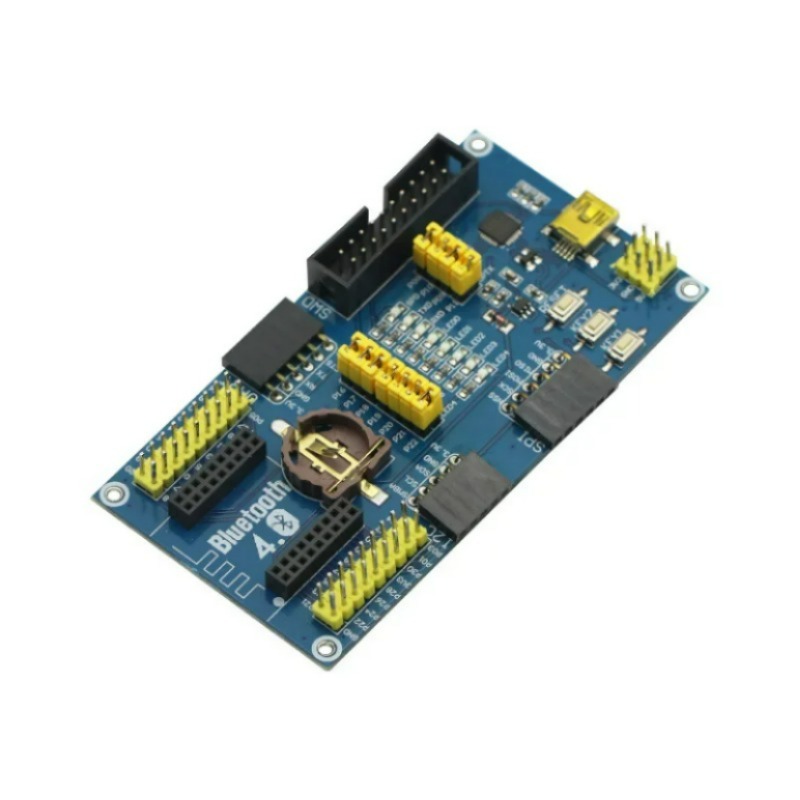

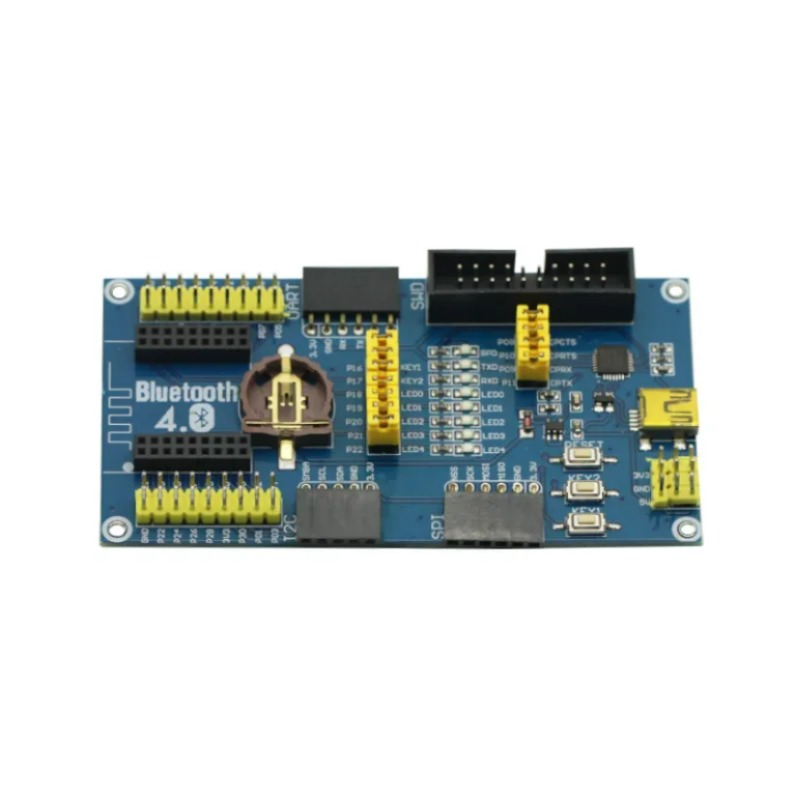

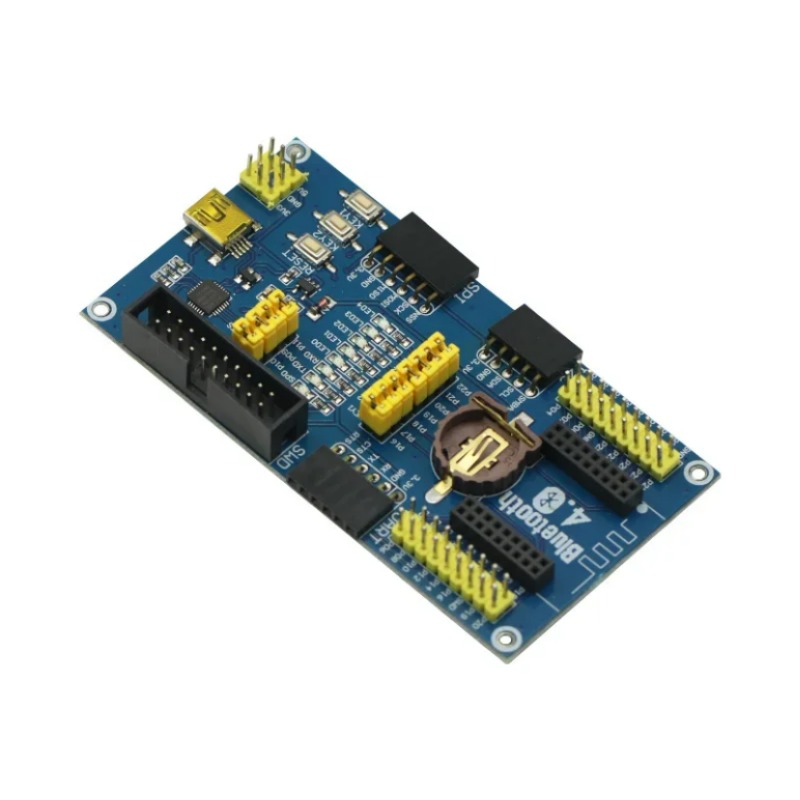

조립 된 NRF51822 보드
NRF51822 Eval Kit는 NRF51822 용으로 설계된 개발/평가 키트로 마더 보드로 구성됩니다. BLE400 및 무선 모듈 코어 51822 .
멀티 전원 공급 장치 사용 가능
쉬운 확장을 위해 모든 IO에 액세스 가능
디버깅을 위해 CP2102 통합
LED 및 사용자 키, 다른 공식 보드와 호환 가능, 사용하기 쉬움
1. 무선 모듈 커넥터: Core51822 와 같은 모듈을 쉽게 연결하기위한 것
2.MCU 핀 확장 커넥터
3.I2C 인터페이스
4.SPI 인터페이스
5.5V/3.3V 전원 입력/출력: 일반적으로 전원 출력으로 사용되며 다른 사용자 보드와 공통 접지
6.USB 커넥터: 온보드 컨버터 CP2102 를 통한 USB TO UART
7. 디버깅 인터페이스
8.UART 인터페이스
9. 배터리 홀더
10. 사용자 LED
11. 사용자 키
12. 재설정 버튼
13.CP2102
14. USB에서 UART 점퍼
15.LED 및 키 점퍼
Core51822 사양
온보드 칩: nRF51822
통신 거리 (개방형 실외 @ 1M 데이터 속도): 30m
주파수 범위: 2.4GHz
작동 전압: 2.0V ~ 3.6V
작동 온도: -40? ~ 85?
치수 (PCB): 24.5mm x 32.26mm
확장 핀헤더: P0.26 및 P0.27 을 제외한 모든 I/O
핀헤더 피치: 2.00mm
왼쪽과 오른쪽 핀 헤더 사이의 간격: 18.00mm
안테나: 온보드 안테나
NRF51822 기능
2.4 GHz 멀티프로토콜 RF 트랜시버
ARM Cortex-M0 32 비트 프로세서
128 비트 AES HW 암호화
256kB 플래시 및 16kB RAM
프로그래밍 가능한 주변기기 상호 연결 (PPI)
디지털 인터페이스: SPI, I2C, UART
10 비트 ADC
프로그래밍 가능한 출력 전력: -20 ~ + 4 dBm
독립적인 애플리케이션 개발 및 프로토콜 스택
NRF24L 시리즈와 완벽하게 호환
NRF51xxx 시리즈와 호환되는 핀 아웃
글로벌 별도 전원 관리
작동 전압: 1.8 V ~ 3.6 V
응용 프로그램
웨어러블 장치
블루투스 지능형 응용 프로그램
휴대폰 액세서리
RFID 라벨
스마트 가전
산업 통제
데이터 취득 시스템
