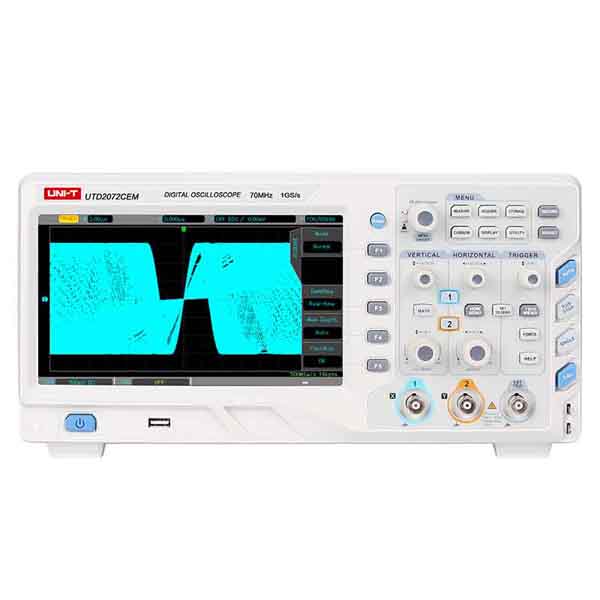

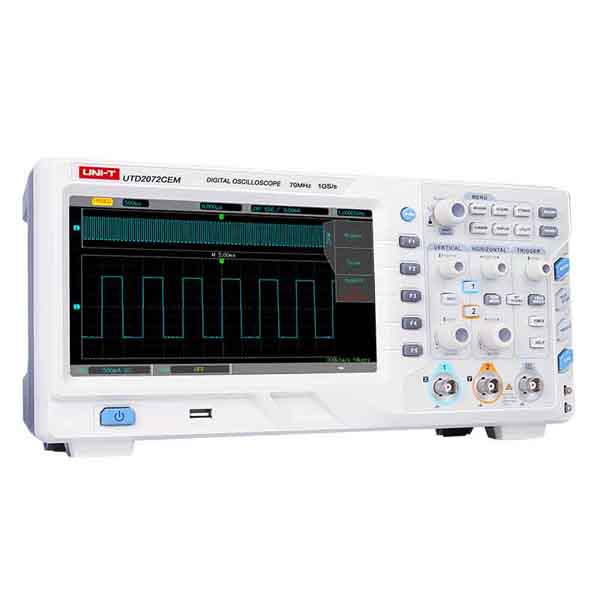

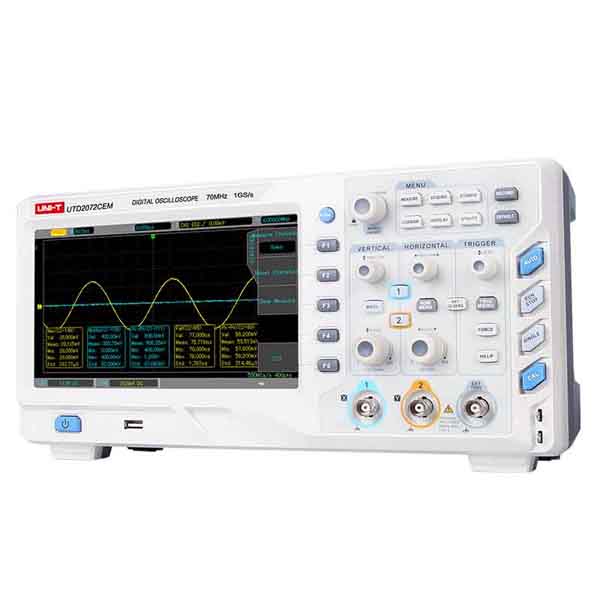

디지털 스토리지 오실로스코프 UTD2072CEM

Features

1. 70MHz bandwidth, 1GSa/s real-time sampling rate
2. 2 channels
3. 28Mpts memory depth
4. 20,000wfms/s waveform acquisition rate
5. 2ns/div~50s/div time-base
6. Trigger modes: Edge, Pulse Width, Runt, Over-amplitude, Slope and Video
7. Calibration signal output: 10Hz, 100Hz, 1kHz (default), 10kHz and 100kHz
8. Input calibration signal only by pressing a button
9. 10Mpts waveform recording
10. 8-inch TFT LCD, WVGA (800×480)
11. USB OTG and Pass/Fail interface






Technical Specifications
Specifications UTD2072CEM
Channels 2
Bandwidth 70MHz
Sampling rate 1GS/s (single channel), 500MS/s (dual channel)
Rise time ≤5ns
Memory depth 32Mpts
Waveform acquisition rate ≥20,000wfms/s
Vertical sensitivity (V/div) 1mV/div~20V/div (1MΩ)
Time-based range (s/div) 2ns/div~50s/div
Storage Setup, Wave, Bitmap
Trigger
Trigger frequency 6 bits
Trigger mode Edge, Pulse Width, Runt, Over amplitude, Slope, Video
Trigger Level range Internal ±15div from the center of the screen
EXT ±6V (adjustable)
EXT/5 --
Suppression range 100ns~10s
Edge Trigger
Edge mode Rise, Fall, Rise and Fall
Pluse Width Trigger
Trigger mode +Width (greater than, less than or in designated section); -Width (greater than, less than or in designated section)
Pluse width range 20ns~10s
Video Trigger
Signal mode and Line/Field Supports standard NTSC and PAL signal mode, line range is 1~525 (NTSC) and 1~625 (PAL)
Slope Trigger
Trigger mode +Slope (greater than, less than or  in designated section); -Slope (greater than, less than or  in designated  section)
Time setting 20ns~10s
Measurements
Cursor Manual    mode Voltage Difference between cursors (ΔV), Time Difference between cursors (ΔT), reciprocal of ΔT(Hz) (1/ΔT)
Tracking mode Voltage and time value of wave point
Auto measurement Allowed to display cursor in auto measurements
Auto measurement Max, Min, Peak-Peak, Amplitude, Top, Bottom, Cycle Average, Average, Crms, RMS, Area, Cycle area, Overshoot, Preshoot, RPRE, FPRE, Rise Time, Fall Time, Frequency, Period, Pulse Width, +Width, -Width, Burst Width, +Duty, -Duty, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, 34 measuring parameters in total
Storage waveform 20 internal settings/waforms, 200 settings/waveforms in U disc, deep storage CSV in U disc
Others
Interface USB-OTG, Pass/Fail
General Characteristics
Power 100~240V ACrms, 50Hz/60Hz
LCD s ize 8 inch TFT LCD; Display resolution: 800×RGB×480
Product color Ivory and grey
Product net weight 3.35kg
Product size  (W×H×D) 336mm×164mm×108mm
Standard accessories Power cord, USB cable, 2 sets of passive probes (100MHz), PC software CD (manual and application software inside)
Optional accessories --
