1. 설명:

팬 속도 제어 모듈 자동 온도 컨트롤러는 실제 온도에 따라 팬 속도를 자동으로 조정할 수 있습니다. 온도가 너무 낮 으면 팬이 작동을 멈출 수 있습니다.

2. 기능:

1>. 고품질.

2>. 좋은 재료.

3>. 아름다운 모습.

4>. 저온에서 팬을 종료합니다.

5>. 와이어에 편리합니다.

6>. PWM 팬의 속도를 조정하십시오.

3. 매개 변수:

1>. 공급 전압: DC 12V

2>. 전압 범위: DC 8 ~ 16V

3>. Cruit Dissapation: <40mA

4>. 팬의 현재: =<3.3A

5>.PWM 범위: 1% ~ 100%

6>.PWM 주파수: 25KHZ(+/-1KHZ)

7>.PWM 신호 진폭: 5V

8>. 측정 온도 범위: -9.9 ~ 99.9 ℃

9>. 온도 측정 오류: 0 ~ 50 ℃ 미만 1.2 ℃; 다른 온도 범위는 2 ℃ 미만

4. 온도 매개 변수 설명:

1>. 가속 온도 ("L **" * 는 숫자를 나타냄)

1.1>. 그것의 범위는 5 ~ 94 입니다.

1.2>. 실제 온도가 가속 온도보다 높으면 PWM 출력 펄스가 증가합니다.

2>. 최고 속도 온도 ("H **")

2.1>. 그것의 범위는 10 ~ 99 입니다.

2.2>. 실제 온도가 최고 속도 온도보다 높으면 PWM 출력 펄스 도달 범위가 100%.

2.3>. 팬이 가장 빠른 속도로 회전합니다.

3>. 닫는 온도 ("C **")

3.1>. 그것의 범위는 0 ~ 92 입니다.

3.2>. 이 값이 0 보다 높으면 장비는 저온에서 팬을 종료합니다.

3.3>. 실제 온도가 폐쇄 온도보다 낮 으면 팬과 PWM이 동시에 꺼집니다.

3.4>. 종료 후 온도가 가속 온도까지 계속 상승하면 팬이 다시 시작됩니다.

3.5>. 그러나이 값이 0 이면 장비는 저온에서 팬을 종료하지 않습니다.

5. 공지 사항:

1>. 지원되는 모델:

1.1>. 속도를 조정하는 4 선 표준 PWM 신호 제어 팬에 적합합니다.

1.2>. 기본 신호는 25KHZ 5V 입니다.

1.3>. 케이스 또는 CPU 팬과 같은 4 선 팬을 지원합니다.

1.4>. 그러나 2 선식 및 3 선식 팬의 속도 조절에는 공급되지 않습니다.

2>. 온도 정보:

2.1>. 가속 온도와 최고 속도 온도의 차이는 5 도 이상이어야합니다.

2.2>. 폐쇄 온도와 가속 온도의 차이는 2 도 이상이어야합니다.

2.3>. 앞의 두 조건이 충족되지 않으면 매개 변수가 자동으로 다른 두 매개 변수로 변경됩니다.

6. 명시적 선언:

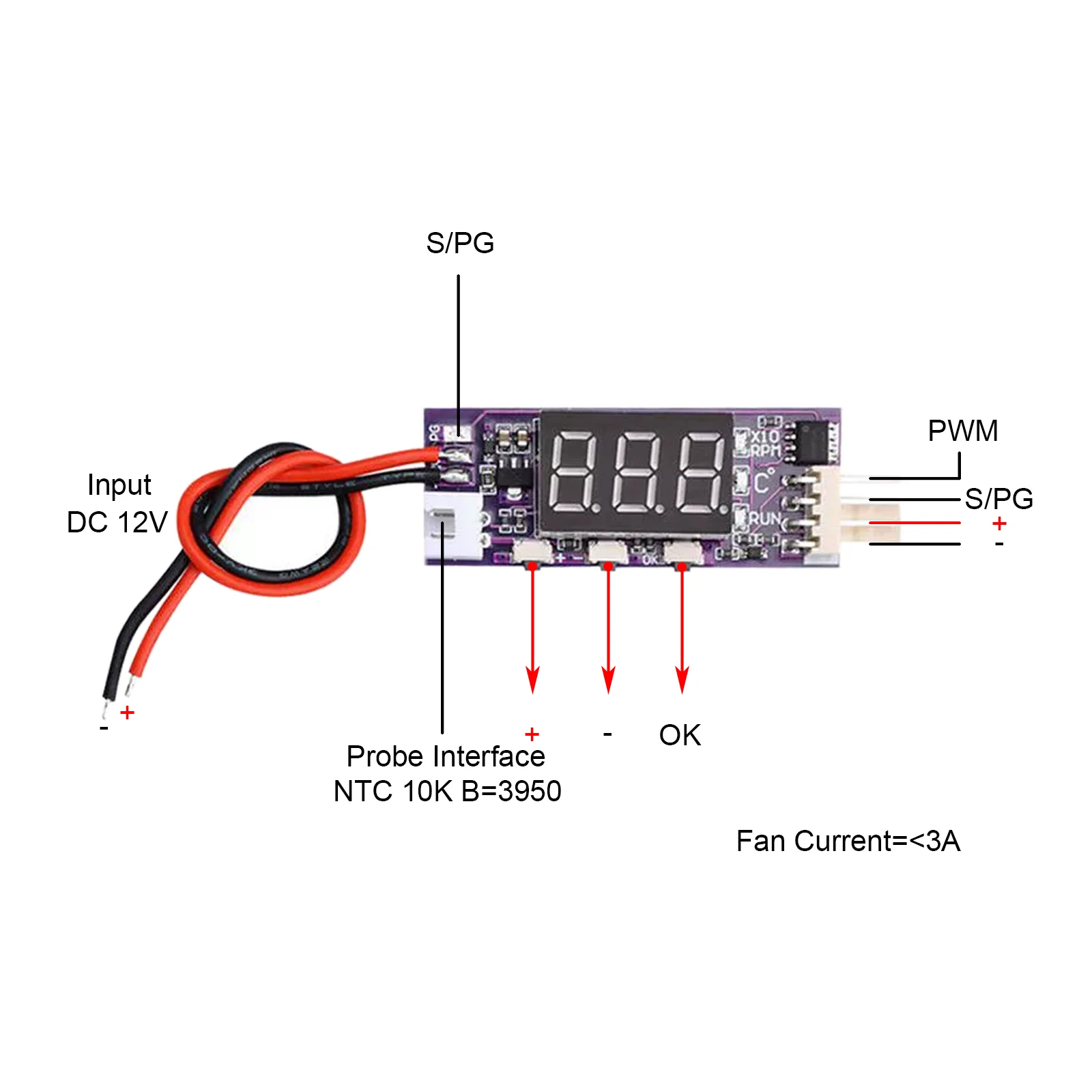

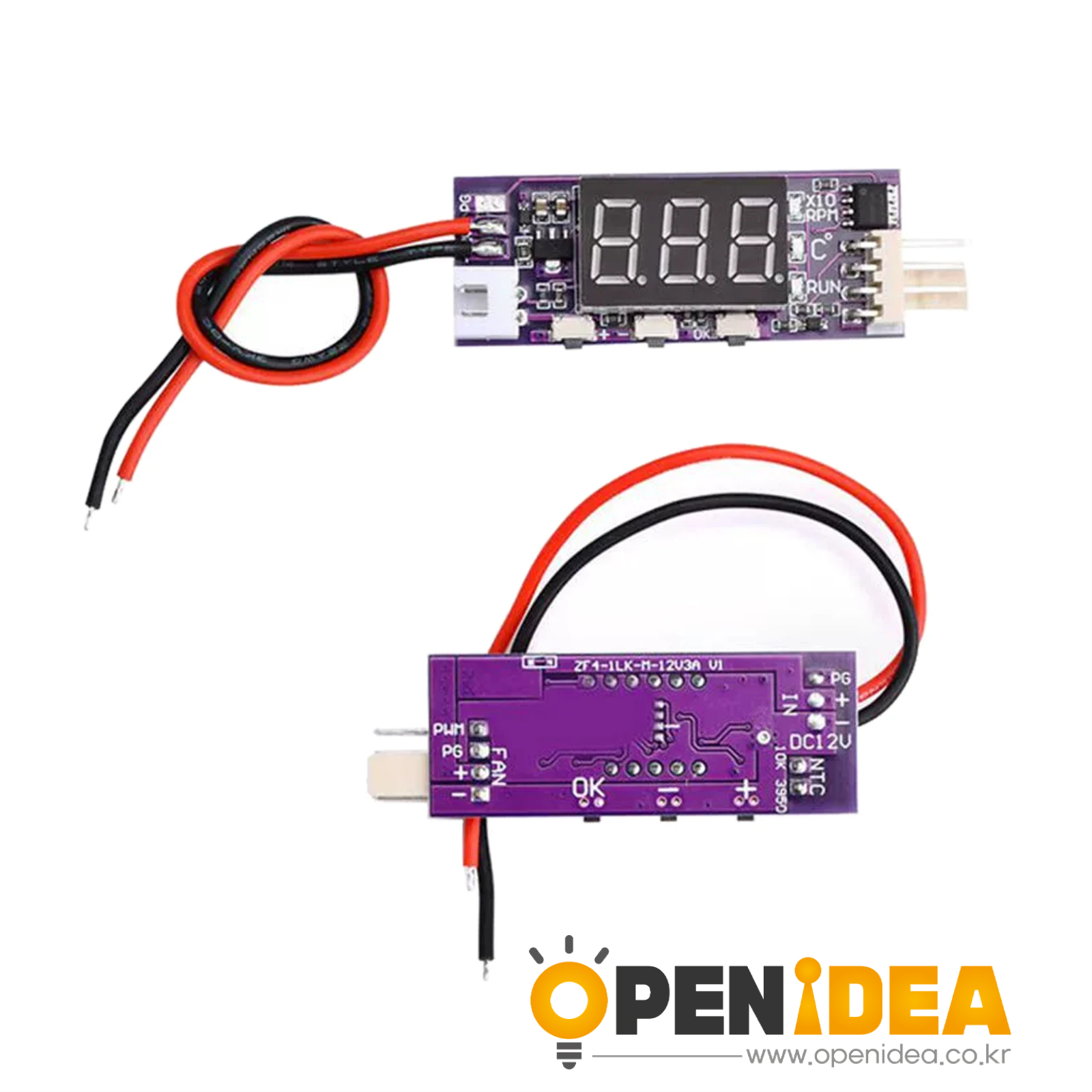

1>. 세 개의 디지털 튜브: 매개 변수와 숫자 값을 표시합니다.

2>.LED "× 10 RPM": 속도 표시등입니다. 이 값은 팬 속도의 10 분의 1 입니다.

3>.LED "℃": 온도 표시등입니다. 프로브로 측정 한 실제 온도를 표시합니다.

4>.LED "실행": 실행중인 표시등입니다. 팬이 작동 중일 때 켜지고 멈 추면 꺼집니다.

7. 버튼 지시:

1>."+"/"-" 버튼

1.1>. 런타임에는 버튼을 사용하여 디스플레이를 전환합니다.

1.2>. 매개 변수 설정 시 버튼을 사용하여 값을 늘리거나 줄입니다. S

2>."OK" 버튼

2.1>. 작업 할 때 탭하여 수동 속도 제어 설정을 입력하십시오.

2.2>. 그것의 범위는 1 ~ 100(%) 입니다.

2.3>. 저장하고 이 모드를 종료하려면 다시 누릅니다.

2.4>. 작업 할 때 더 오래 눌러 온도 설정으로 들어갑니다.

2.5>. "+"/"-" 버튼을 눌러 매개 변수를 수정할 수 있습니다.

2.6>. 설정 프로젝트를 전환하려면 "확인" 버튼을 다시 누릅니다.

2.7>. 그런 다음 가속 온도, 최고 속도 온도 및 폐쇄 온도를 설정하십시오.

2.8>. 마지막으로 "확인" 버튼을 다시 눌러 저장 한 다음이 모드를 종료하십시오.

2.9>. 전원을 끄고 "확인" 버튼을 길게 눌러 기능 설정을 입력하십시오.

2.10>. "+"/"-" 버튼을 눌러 매개 변수를 수정할 수 있습니다.

2.11>. 저장하고 이 모드를 종료하려면 다시 누릅니다.

2.12>. 전원을 끄고 "확인" 버튼을 길게 눌러 사소한 설정을 입력하십시오.

2.13>. PWM의 출력 방향을 수정하는 데 사용됩니다.

2.14>. 출력 방향은 정방향 및 역방향 2 개로 나눌 수 있습니다. "P 1" 및 "p-1" 로 표시됩니다.

2.15>. 저장 한 다음이 모드를 종료하려면 "확인" 버튼을 다시 누릅니다.

8. 패키지:

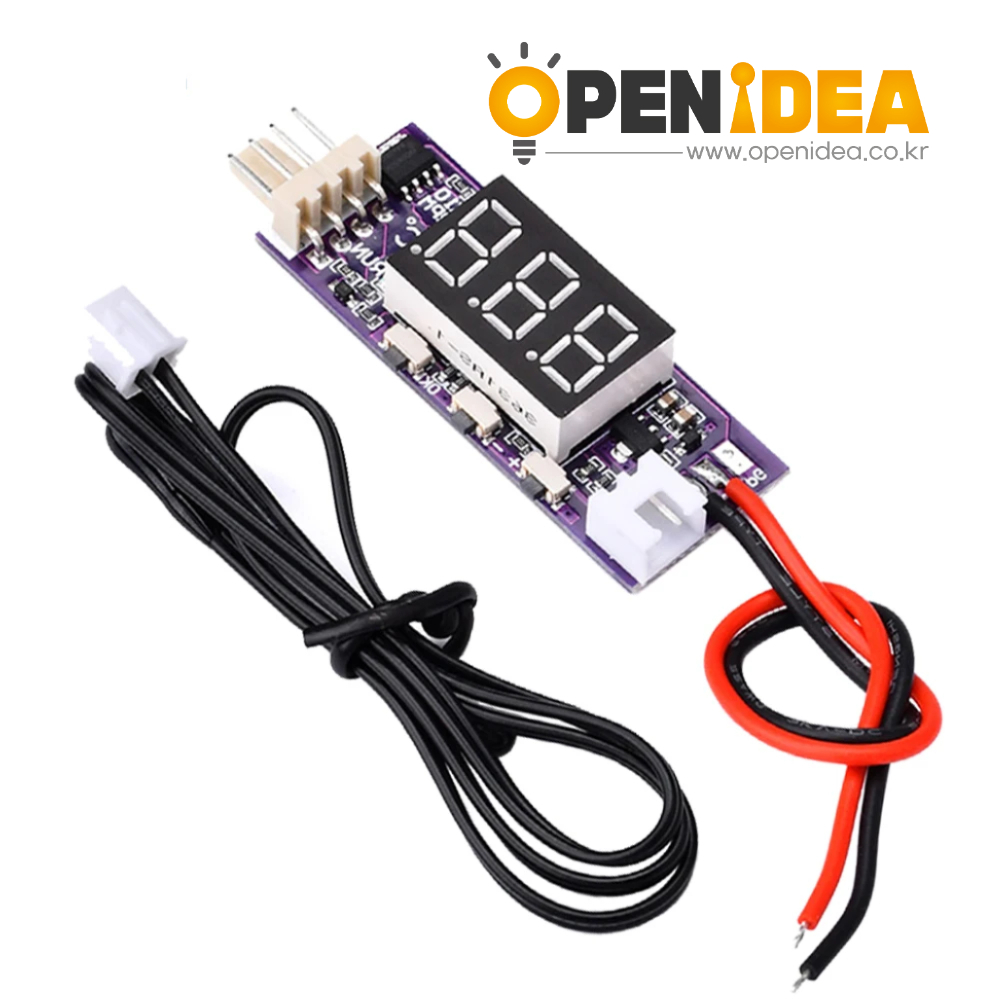

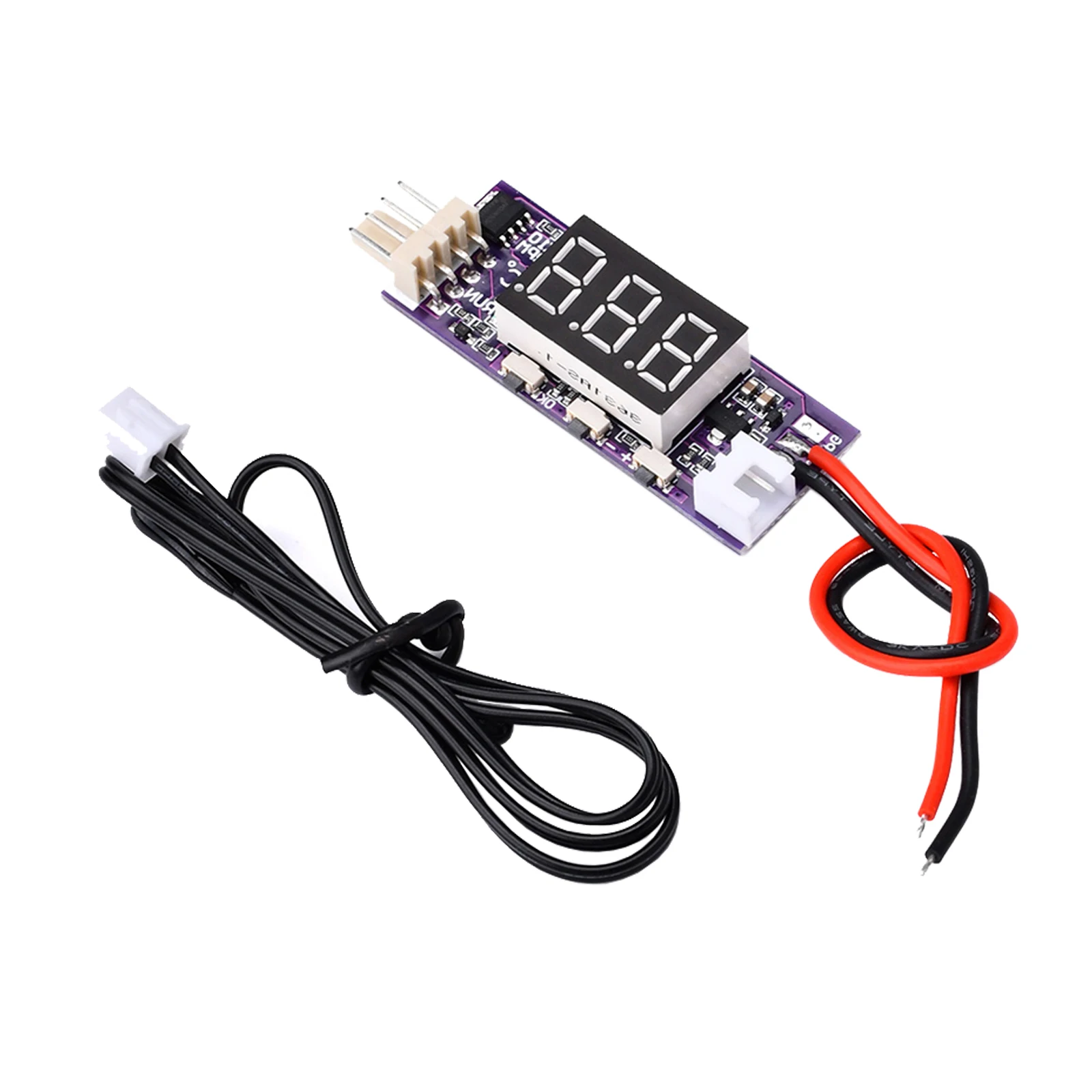

1>.1 pcs 팬 속도 제어 모듈 자동 온도 컨트롤러
