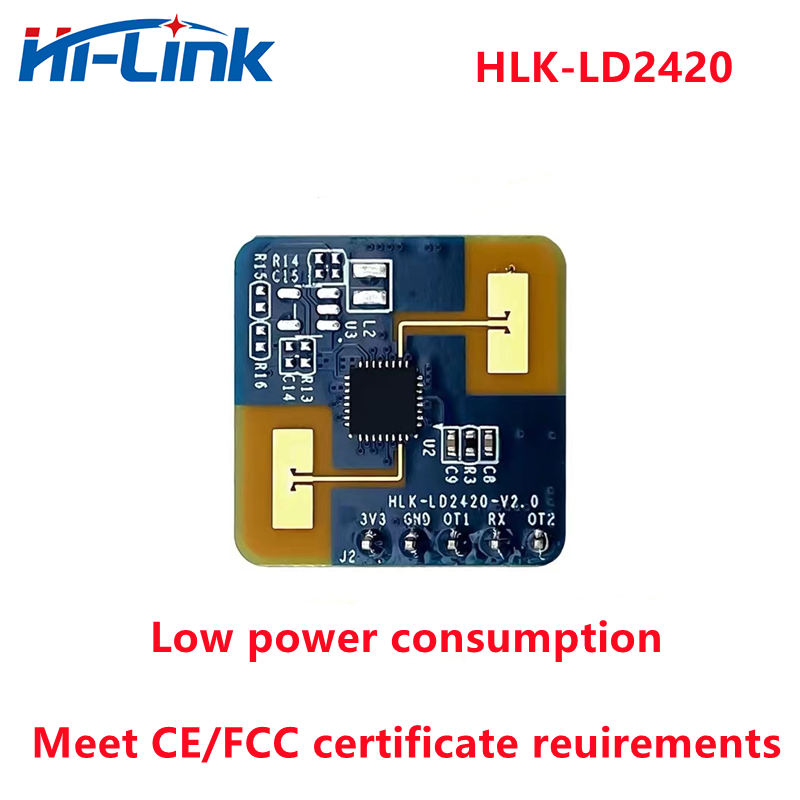

1. 제품 소개

HLK-LD2420 송수신 안테나가 있는 고성능 24 GHz 레이더 모듈입니다. 인체 감지 알고리즘은 밀리미터파 레이더 거리 측정 기술과 S3 시리즈 칩의 고급 독점 신호 처리 기술을 채택하여 움직임, 미세 움직임 및 스탠딩 인체에 대한 정확한 지각 달성을 수행합니다.

HLK-LD2420 실내장면에서 인체의 움직임 또는 약간의 움직임 여부를 감지하는 데 주로 사용되며, 감지 결과를 실시간으로 새로 고칩니다. 그것은 움직이는 인체에 대해 최대 감지 거리가 8 m 입니다. 감지 거리 범위를 쉽게 구성하고, 다른 간격으로 감도를 감지하고, 시간을 새로 고침 할 수 있습니다. GPIO 및 UART 인터페이스, 플러그 앤 플레이를 지원하며 다양한 스마트 시나리오 및 터미널 제품에 유연하게 적용 할 수 있습니다.

2.제품F기능 및B적

2.1기능

L단일 칩 지능형 밀리미터 웨이브 센서 SoC 및 지능형 알고리즘 펌웨어 장착

L초소형 모듈 크기: 20mm × 20mm

L기본 인체 센서 구성, 플러그 앤 플레이로드

L24 GHz ISM 주파수 대역, FCC, CE 및 비위원회 스펙트럼 규정 인증

L3.3 V 전원 공급 장치, 3.0 V ~ 3.6 V 넓은 전압 범위 지원

L평균 작동 전류 50 ma

L감지 표적은 움직이고 미세하게 움직이는 인체

L감지 결과 실시간보고

L감지 거리 간격 구성을 지원하는 시각화 도구 제공, 파티션 간의 감도 및 결과보고 시간 설정

L감지 범위 분할 지원, 범위 외부의 모든 간섭을 완전히 차폐

L단거리 0.2 m 유도, 감지 사각 지대 없음

L인간의 움직임 감지의 가장 긴 거리는 8 m 입니다.

L큰 탐지 각도, 커버리지는 ± 60 ° 에 도달

L천장 걸이, 벽걸이와 같은 다양한 설치 방법 지원

트리거 및 홀드 상태의 독립적인 구성, 강력한 간섭 방지 기능

삼. 응용 시나리오

HLK-LD2420 인체 감지 센서는 움직임, 스탠딩 및 정지한 사람들을 감지하고 식별 할 수 있으며, 다양한 AIoT 시나리오 에서 널리 사용되며 다음 유형을 포함합니다.

스마트 홈

인체의 존재와 거리를 인식하고 가전 제품의 작동을 지능적으로 제어하기 위해 메인 제어 모듈에 대한 감지 결과를보고합니다.

스마트 비즈니스

설정된 거리 간격 내에서 인체의 접근 방식이나 거리 식별; 제 시간에 화면을 켜고 인체가 있을 때 장치를 항상 켜십시오.

스마트 보안

인덕션 액세스 제어, 빌딩 인터콤, 전자 핍홀 등

스마트 조명

인체를 인식하고 감지하고 위치를 정확하게 감지하며 공공 장소에서 조명 장비 (조명, 전구 조명 등) 에 사용할 수 있습니다.

4. 하드웨어 설명

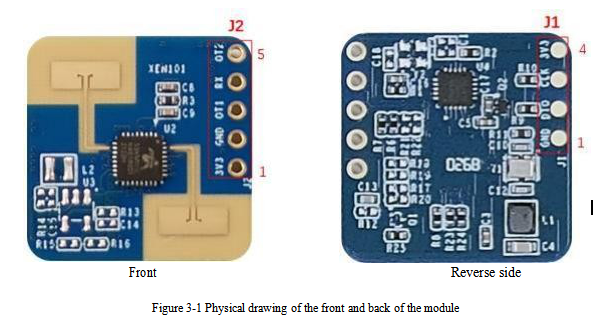

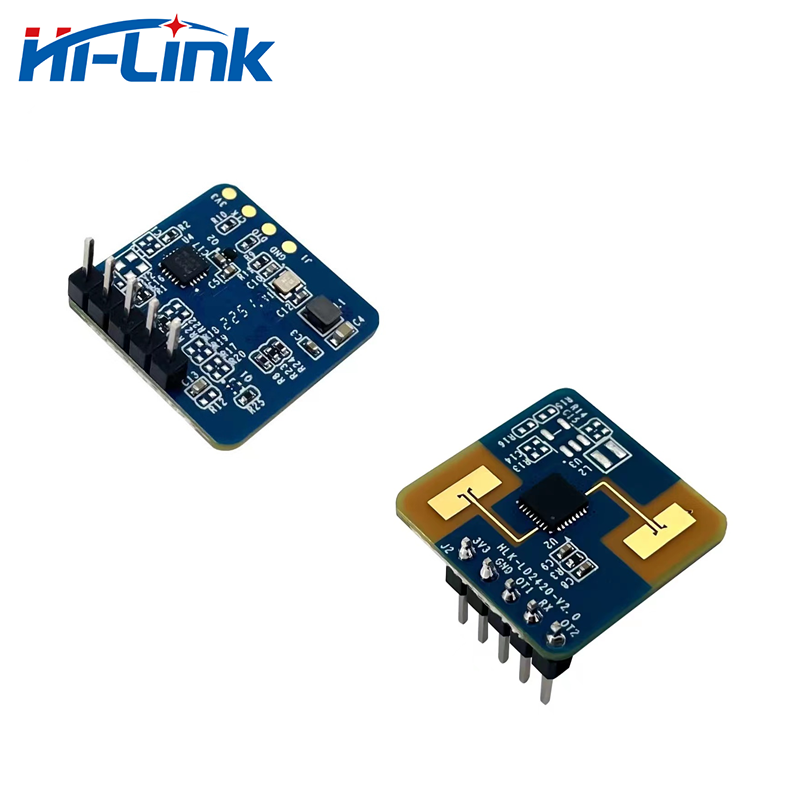

아래 그림은 모듈의 전면과 후면을 보여줍니다. 모듈에는 전원 공급 및 통신을 위해 J2 라는 5 핀 구멍 (공장에서 핀이 함께 제공되지 않음) 이 장착되어 있습니다. J1 은 SWD J1 은 SWD 인터페이스입니다. MCU 프로그램 굽기 및 디버깅에 사용됩니다.

J # 핀 #

이름

기능

설명

J1Pin1

GND

접지

J1Pin2

DIO

SWDInterface 데이터 케이블

0 ~ 3.3V

J1Pin3

CLK

SWDInterface 클럭 라인

0 ~ 3.3V

J1Pin4

3V3

전원 입력

3.0 V ~ 3.6V,Typ.3.3V

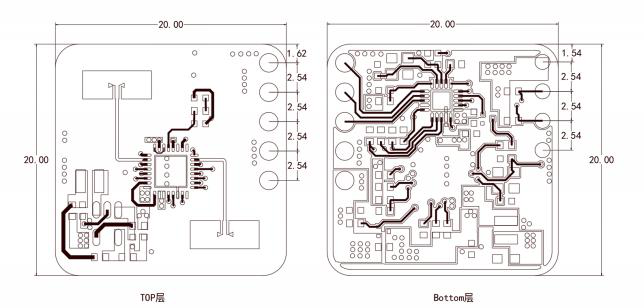

4.1 차원

모든 유닛은 mm입니다. 모듈의 플레이트 두께는 1.2mm, 공차는 ± 10% 입니다.
