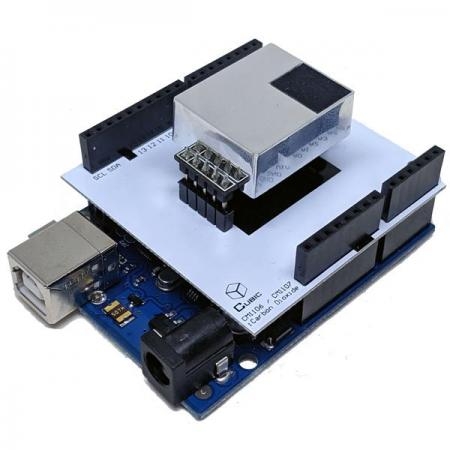

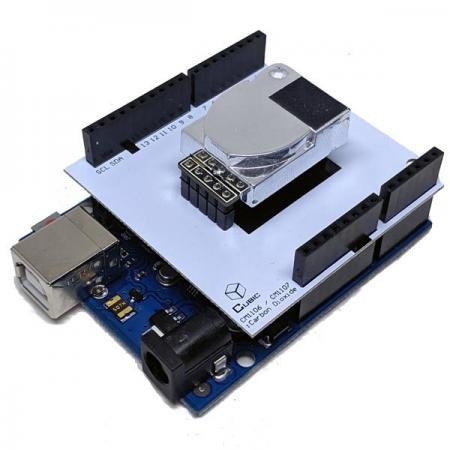

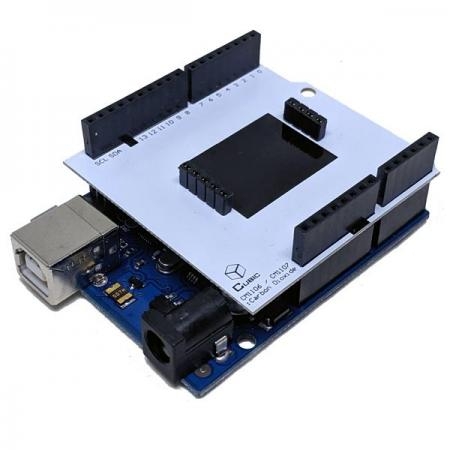

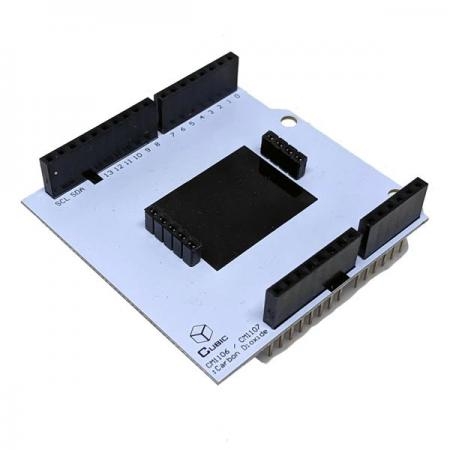

CO2 센서 CM1106 CM1107N 아두이노 연결용 쉴드
  • CO2 센서 CM1106 CM1107N 아두이노 연결용 쉴드
  • CO2 센서 CM1106 CM1107N 아두이노 연결용 쉴드
  • CO2 센서 CM1106 CM1107N 아두이노 연결용 쉴드
  • CO2 센서 CM1106 CM1107N 아두이노 연결용 쉴드

CO2 센서 CM1106 CM1107N 아두이노 연결용 쉴드

4.0 0리뷰
6,600 원
구매혜택:         적립 마일리지 : +6원 (상품 : 6원)
자체상품코드:  CUBIC-019
브랜드:      CUBIC
수량:
총 상품금액(VAT 포함):   6,600원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
구매 불가
추천 상품
  • 1,212원
  • 20,700원
  • 4,300원
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내











Description

CM1106은 주위 이산화탄소 농도를 알려주는 센서입니다. 보시, 허니웰, 샤오미부터 재규어, 랜드로버와 같은 자동차 회사에서도 이 센서를 사용하고 있습니다. 뿐만 아니라 국내의 경우 코웨이, 나비엔에서도 사용하고 있습니다. 또한 일반인들이 쉽게 사용할 수 있도록 아두이노 라이브러리와 유튜브 영상을 제공하고 있습니다. CM1106을 이용해 손쉽게 DIY 이산화탄소 측정기를 제작하실 수 있습니다.

Caution

CM1107N의 핀 다리가 길어서 간혹 니퍼로 자르는 고객들이 있습니다. 절대 CM1107N이 핀다리를 자르시면 안 됩니다. 자를때 충격으로 CM1107N 내부 부품이 망가질 수 있습니다.

User Guide



Features

  • NDIR technology with independent intellectual property
  • High accuracy, long term stability, long life (>10years)
  • Temperature calibration within whole measurement range
  • Auto-calibration, no need of maintenance
  • Signal output PWM / UART / I²C
  • Small size and compact structure, easy to install
  • Dimensions : 33 mm x 19.7 mm x 8.9mm (pin is not included

Application Ideas

  • HVAC industry
  • IAQ monitor
  • Air purifier
  • Automotive
  • IoT devices
  • Plant growth

Platform Supported

  • 아두이노
  • 라즈베리 파이
  • 비글본
  • Wio
  • 그 외 I2C, UART 가능 하드웨어 플랫폼에 사용 가능

Specification

Target gas

Carbon dioxide (CO2)

Operating principle

Non-dispersive infrared (NDIR)

Measurement range

0~ 5,000ppm

Working temperature

-10°C ~ 50°C

Working humidity

0~ 95%RH (Non-condensing)

Storage temperature

-30°C ~ 70°C

Storage humidity

0~ 95%RH (Non-condensing)

Accuracy

± (50ppm+5% of reading)@25±2°C, 50±10%RH

Sampling frequency

1sec

Time to first reading

≤30sec

Power supply

DC 3.5V~ 5.5V

Ripple wave

<50mV

Working current

<45mA

Dimensions

33mm x19.7mm x8.9mm (pin is not included)

Weight

5g

Signal output

UART: TTL

PWM: linear output

I²C

PWM output

Output high level minimum duration: 2ms (0ppm)

Output high level maximum duration: 1,004ms (5,000ppm)

Alarm output (Reserved)

According to customer’s actual usage environment and requirements

Life span

≥10 years







응용 프로그램
UART 인터페이스로 PC에 연결하시면 다음 프로그램을 통해 데이터를 확인하거나 저장할 수 있습니다.
