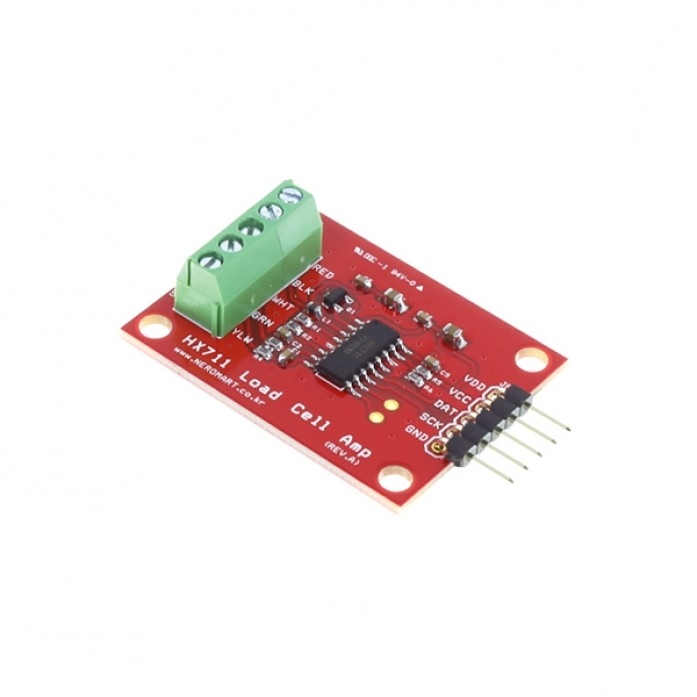

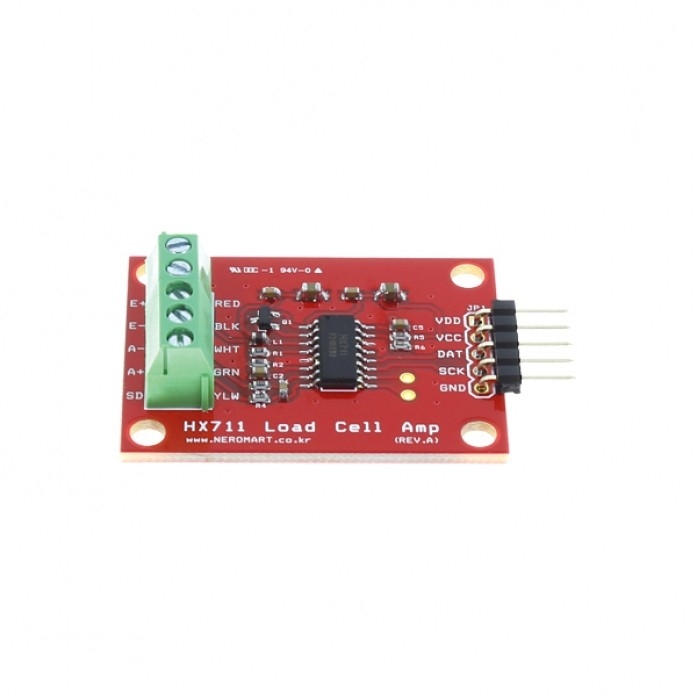

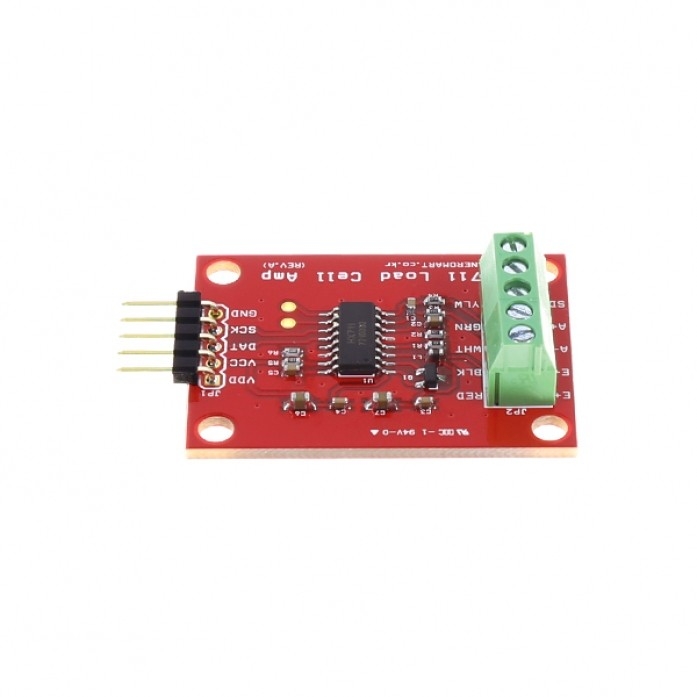

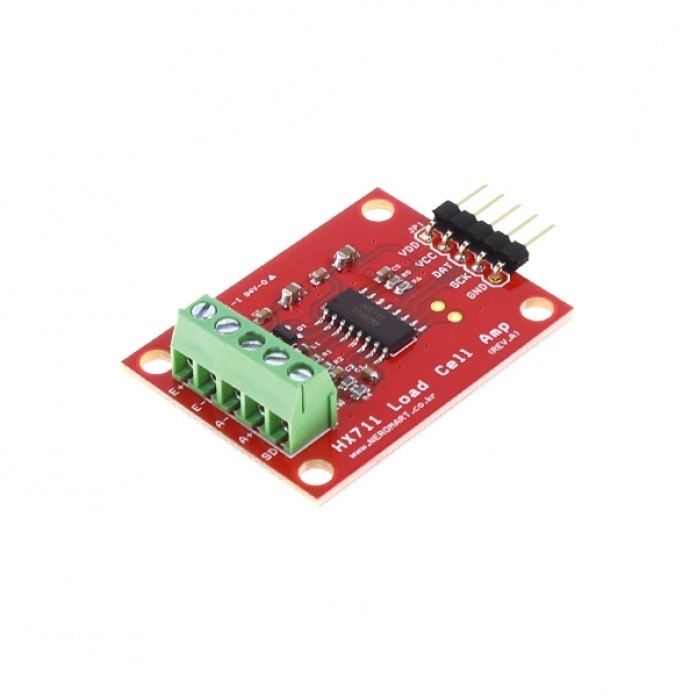

HX711 Load Cell Amplifier (NER-16059)

4.0 0리뷰
11,000 원
구매혜택:         적립 마일리지 : +11원 (상품 : 11원)
자체상품코드:  NERM-024
브랜드:      네로테크
수량:
총 상품금액(VAT 포함):   11,000원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
구매 불가
추천 상품
  • 7,000원
  • 20,700원
  • 4,300원
  • 4,000원
  • 3,100원
  • 564,300원
  • 900원
  • 1,400원
  • 13,200원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내





1. 제품 특징

◆ 무게를 쉽게 측정하는 로드셀을 읽을 수 있는 HX711 IC를 위한 로드셀 앰프 모듈

◆ 마이크로컨트롤러에 연결하면 로드셀의 저항 변화를 읽을 수 있으며,

   약간의 보정을 한다면 무게를 매우 정확하게 측정할 수 있다.

◆ 아나로그와 디지털 전원 공급을 분리
◆ HX711은 통신을 위해 2선 인터페이스(CLOCK,DATA)를 사용
◆ 마이크로컨트롤러의 GPIO핀에 작동하며 많은 HX711용 라이브러리가 존재한다.

◆ 로드셀은 HX711에 연결하기 위해 4선식 휘스톤브릿지(Wheatstone bridge configuration)를 사용한다.





2. 제품 사양

◆ 동작전원 : 2.7V - 5V

◆ 동작전류 : <1.5mA

◆ 10SPS 또는 80SPS output data rate 선택 가능

   (기본 10SPS 이며, 80SPS시 노이즈가 증가한다.)

◆ 로드셀단자(JP2)  : "E+" pin - (Excitation+ or VCC),  로드셀 RED

                        "E-" pin - (Excitation- or GND),  로드셀 Black

                        "A-" pin - (Amplifier-, Signal- or Output-),  로드셀 White

                        "A+" pin - (Amplifier+, Signal+ or Output+),  로드셀 Green/Blue

                        "SD" pin - (Shield),  로드셀 Yellow

◆ 핀명칭(JP1)  : ‘VDD’ pin - main supply voltage (2.7-5.5V)

                    ‘VCC’ pin - digital logic voltage (2.7-5.5V)

                    ‘DTA’ pin - HX711 data input/output (2.7-5.5V)

                    ‘SCK’ pin - HX711 clock input (2.7-5.5V)

                    ‘GND’ pin - ground from the system

◆ 핀아웃    : 2.54mm
◆ PCB Size : 40mm x 30mm

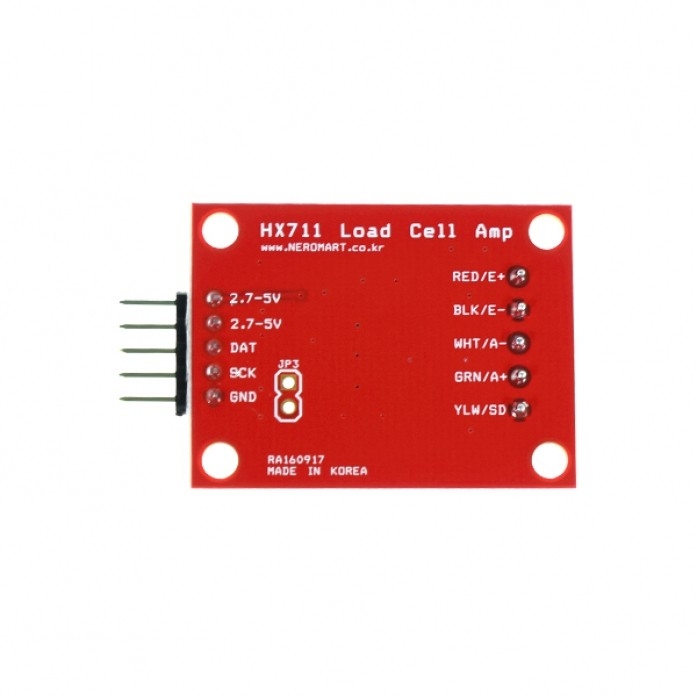

3. 핀아웃(Pin Out)



4. 보드 사이즈(Dimensnion)











5. 회로도(Schematic Diagram)











6. 관련 문서 링크(Link Documents)

◆ Schematic(회로도)
◆ Hookup Guide
◆ Getting Started with Load Cells
◆ Datasheet (HX711)
◆ GitHub (Design Files & Example Code)
◆ GitHub (Library)
