제품 판매 포인트:

1. 고품질의 재료를 사용하여 품질이 보장됩니다.

2. 사용하기 쉽고 안정성이 좋습니다.

3. 작고 절묘한 크기

4. 아름다운 외관

5. 넓은 신청

사용:

LCD 디스플레이의 전원 보드의 손상은 큰 비율을 차지합니다. 그중 파워 드라이버 칩, 고전력 전원 스위치 튜브, 샘플링 저항기 등이 가장 흔한 손상입니다. 이러한 부품의 다양성과 다양성으로 인해 예비 부품이 없기 때문에 종종 수리를 할 수 없습니다.

LCD 범용 전원 공급 장치 모듈은 간단한 배선, 편리한 설치, 시간 절약, 유지 보수 성공률 향상의 장점이 있습니다.

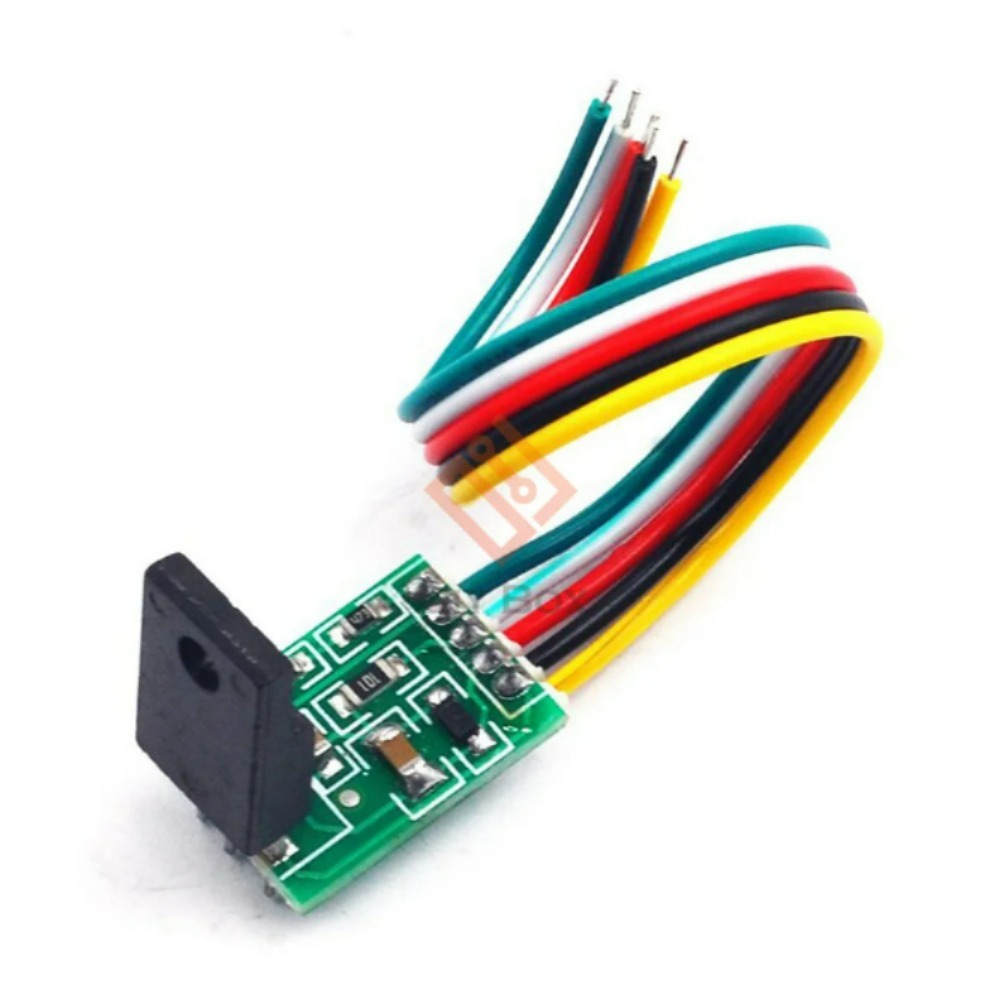

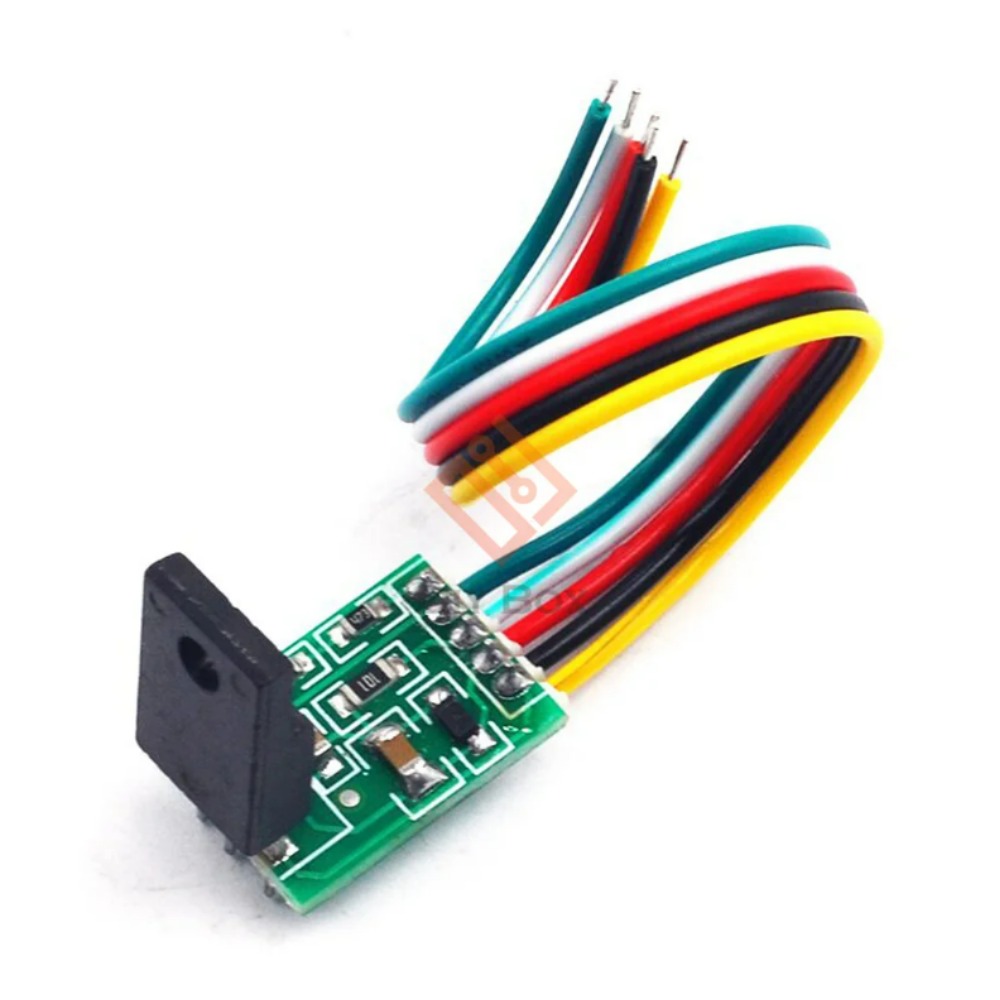

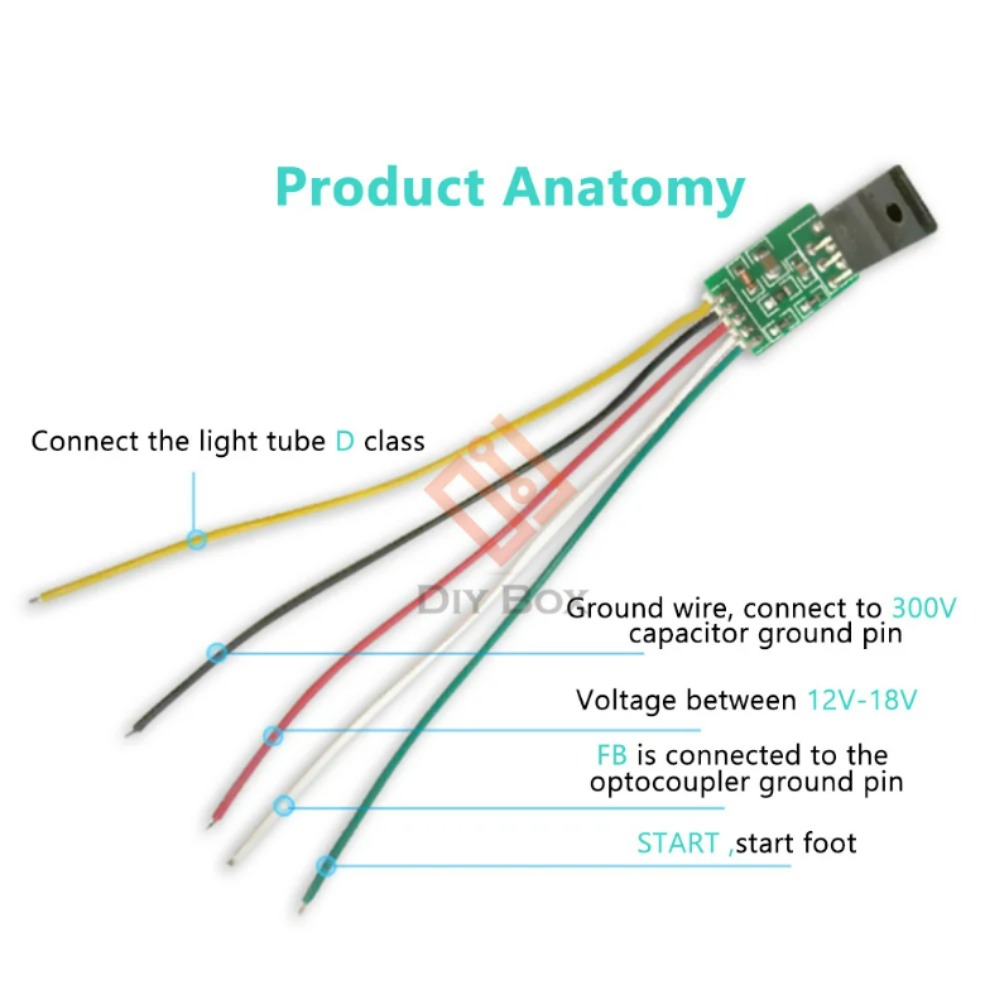

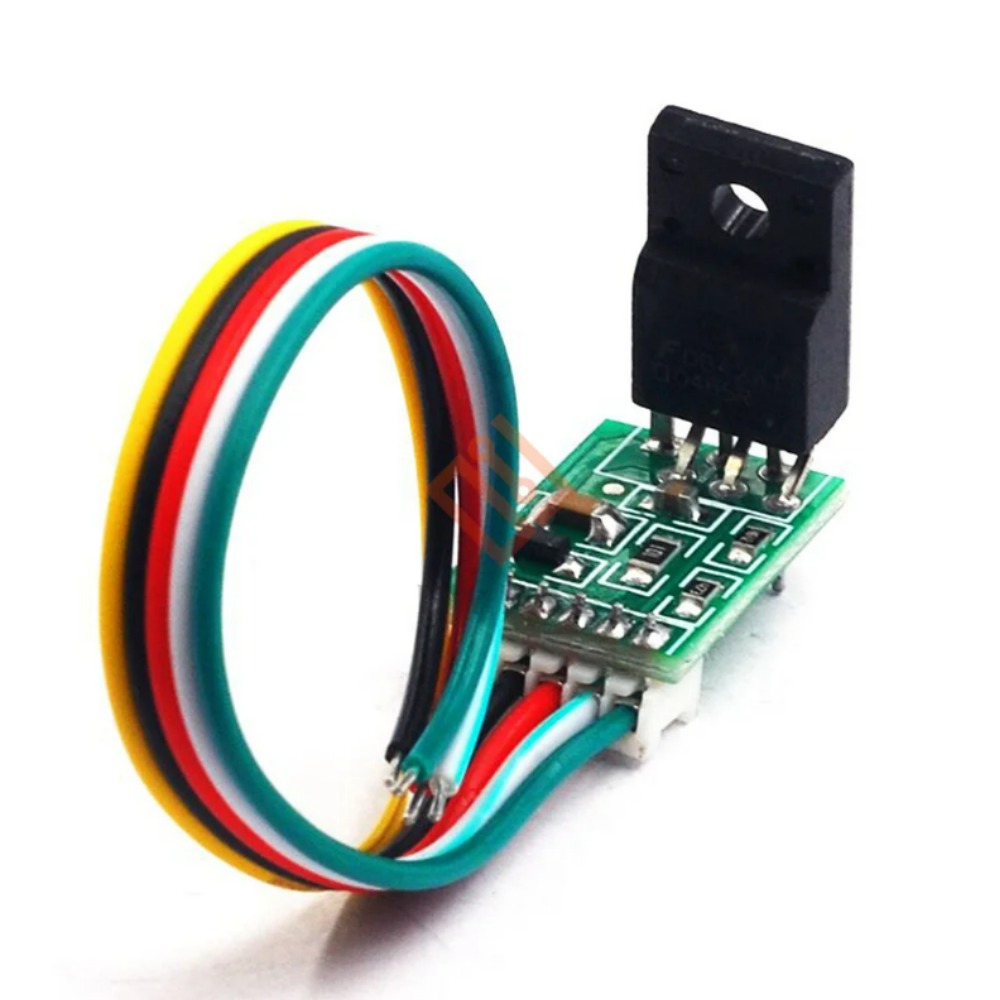

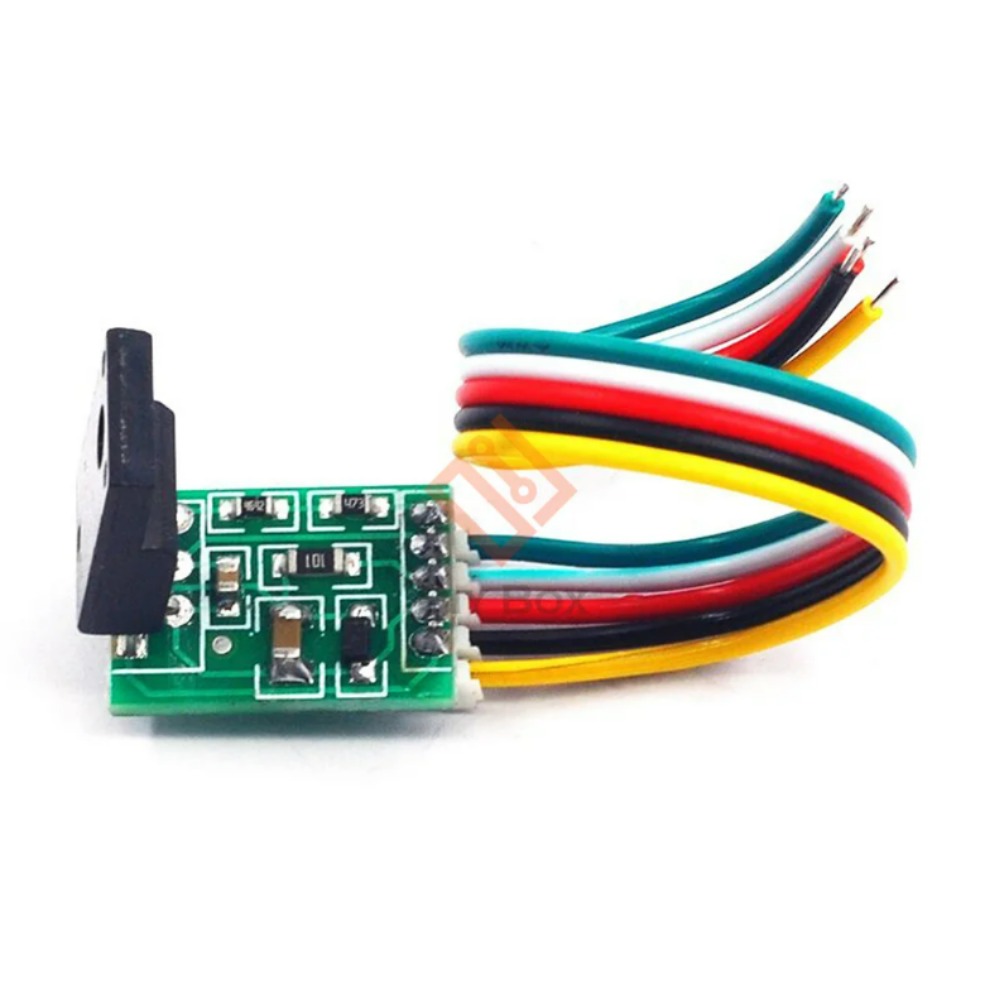

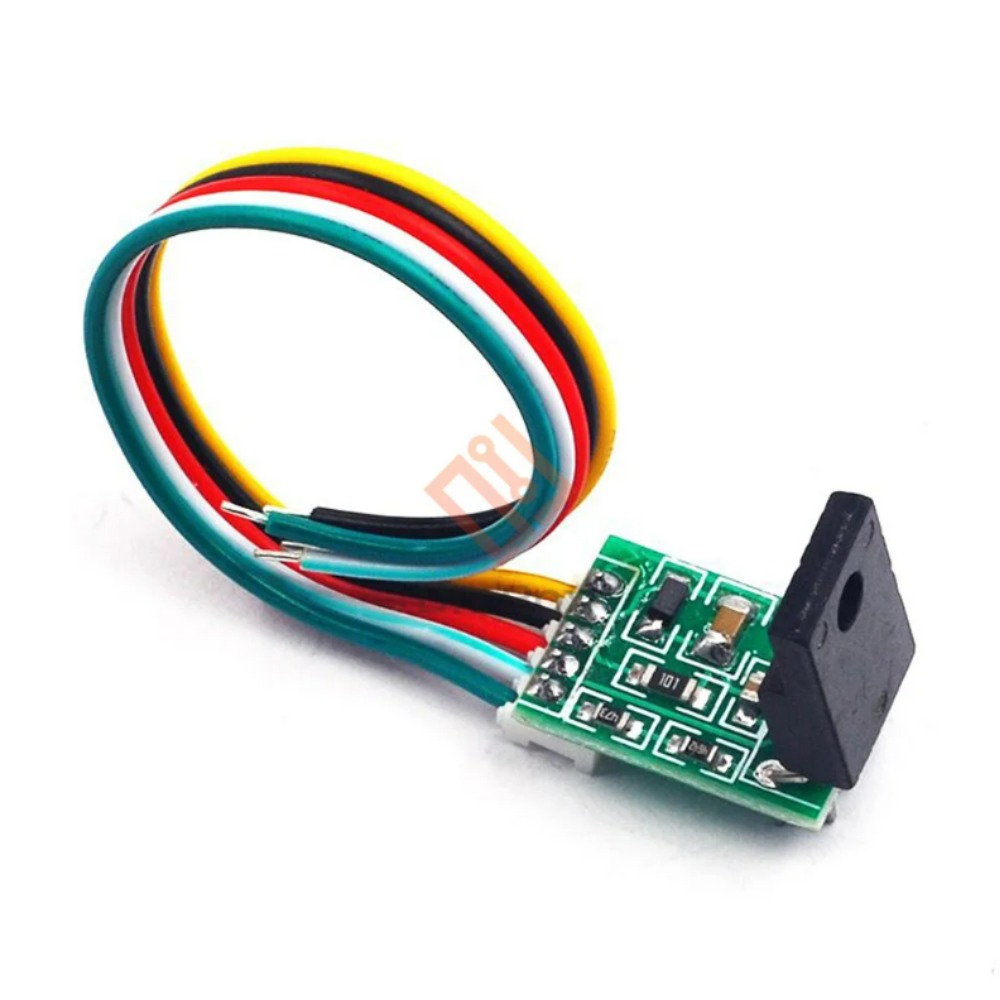

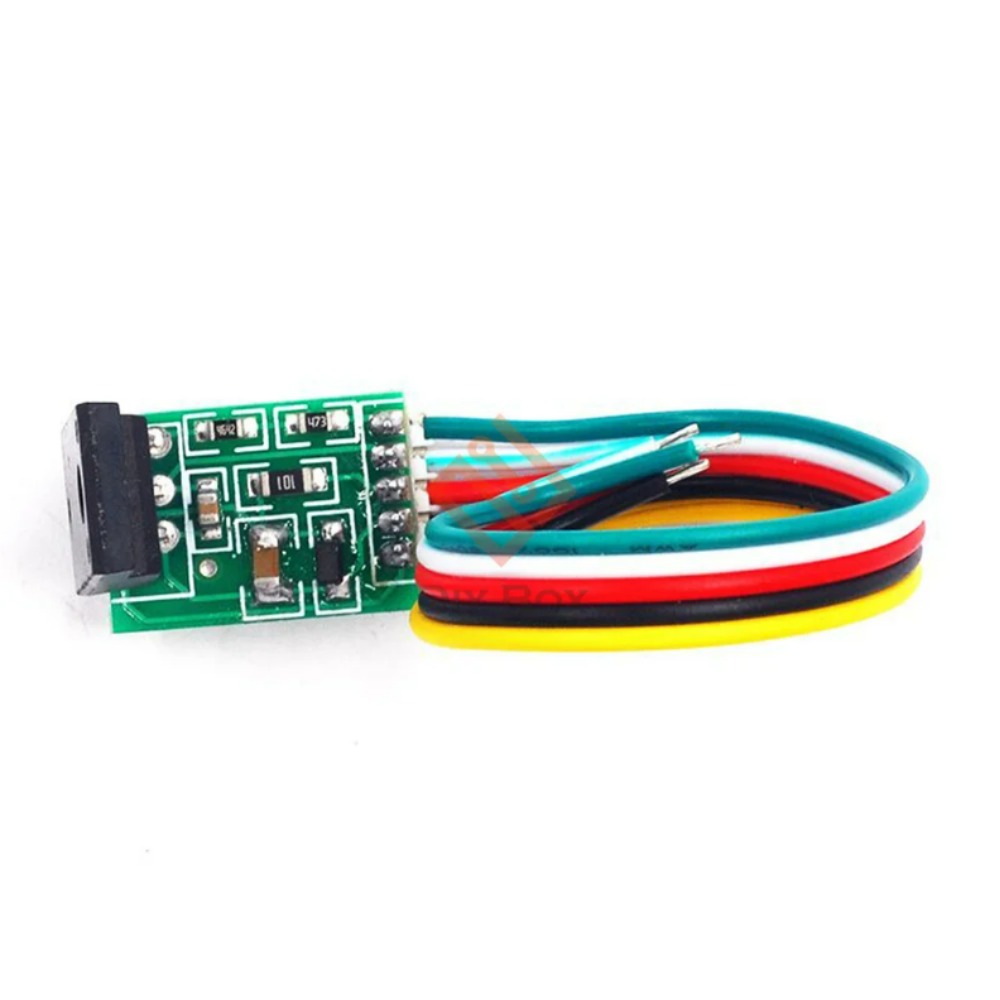

핀 정의:

핀 1: 드레인, 전원 제어 단자, 원래 고전력 MOS 전원 튜브의 D 폴에 연결됩니다. 보통 전원 스위치 튜브의 중간 발

2 피트: GND, 모듈 접지 와이어 300v, 커패시터의 음극에 연결, 동일한 라인에있을 수 있습니다. 대형 필터 커패시터의 음극을 직접 연결

핀 3: VCC, 모듈 전원 공급 장치 터미널, 피드백 권선 단자에서 정류 후 커패시터의 양극에 연결, 연속 전원 공급 장치, 전압은 12-18V 사이입니다.

핀 4: FB, 전압 조정기 피드백, 옵토 커플러의 핀 4 에 연결, 옵토 커플러의 핀 3 이 고온지면에 연결되어 있는지 확인하십시오. 뜨거운 접지가 아닌 경우 옵토 커플러를 뜨거운 접지로 짧게하고 핀 4 의 주변 회로를 분리합니다.

5 피트: 시작 발 시작, 300v 커패시터의 양극 연결

반드시 좋은 특정 한 연결 방법 전에 수정, 및 맹목적으로 연결 무차별. 이해가 안되는 경우 아래 회로도를 여러 번 확인하십시오!

사용 방법:

1. 오리지널 보드에서 파워 칩 (보통 8 핀) 과 스위치 튜브 (모스 튜브) 를 제거합니다.

2. 300v 커패시터를 확인하고 로드 엔드의 커패시터 외관에 벌즈가 있는지 확인하십시오. 문제가 있으면 먼저 교체하십시오.

3. 단기 회로 부하 엔드 광고 널, 고전압 보드 등.

4. 모듈의 해당 회로를 연결하고 잘못된 연결이 없는지 신중하게 확인하십시오. 잘못된 연결로 인해 모듈이 파열

5. 원래 라디에이터 위치에 설치하고, 절연에주의를 기울이고, 단락하지 마십시오.

6. 전원 켜기, 전압 출력 여부 측정, 출력이 없으면 이유 확인

경고:

1. 이 모듈을 사용하기 전에 콜드 엔드에 단락이 있는지 확인하십시오. 경우 단락 그것을. 경우 콘덴서 bulged, 그것을 대체합니다. 경우 고전압 패키지 회로 단락되면 분리 먼저. 이 모듈을 설치하기 전에 제거하십시오. 이때 원래 모듈의 파워 칩과 mos 튜브, 오리지널 스위치 튜브 중앙의 전극의 전압은 뜨거운 지면에 약 300 v의 전압을 가져야합니다.

2. 옵토 커플러의 3 핀 핫 그라운드에 연결되지 않은 경우 3 핀 핫 그라운드에 연결하십시오. 동시에 제거 주변 회로 4 핀 연결하십시오 화이트 와이어 4 핀.

문제 해결:

1. 출력 없음: 배선이 잘못되었거나 잘못되었거나 놓칠 수 없습니다. 이것은 칩을 태우고 부하 끝에 단락이 없는지 확인합니다. 옵토 커플러에 문제가 있습니까?

2. 옵토커플러 부품의 제어가 잘못되었습니다. 옵토 커플러의 첫 번째 핀은 접지되지 않고 두 번째 핀은 저항을 통해 vcc 부품에 연결됩니다.

3. 열 심각합니다. 고부하의 원인을 제외하고 튜브를 10 분 미만 사용하는 경우 핫 엔드 변압기의 다이오드와 커패시터가 손상되었는지 확인하십시오.

4. 전압이 불안정하고 점프: 부하가 너무 가볍거나 너무 무겁고 전압 연속 점프는 부하가 너무 가볍고 딸랑이 컵이 너무 무겁다는 것을 의미합니다. 일반적으로 변압기의 다른 디자인으로 인해 부하가 연결되지 않을 때 약간의 전압 점프가있을 수 있습니다., 부하를 연결하거나 5v 끝에 100 ohm 저항을 연결하여 테스트 할 수 있습니다.

패키지 포함:

모듈 * 1
