ㆍ 릴레이 전원공급 보드는 마이크로컨트롤러를 이용하여 가전제품이나 조명장치, 또는 다른 구동 보드의 전원을
공급하거나 차단할 수 있는 보드입니다.
ㆍ 4개의 장치를 구동할 수 있으며 각 접점당 최대 AC 250V, DC 30V 사용 가능, 최대 전류는 5A 입니다.
ㆍ 외부 AC 220V 또는 DC전원이나 내부 12V, 5V 전원을 사용할 수 있습니다.
ㆍ 보드상에 퓨즈를 내장하여 과전류가 흐를 경우 자동 차단됩니다.
ㆍ 대용량 릴레이를 사용하였으며 PCB 패턴을 사용하여 안정적으로 동작합니다.

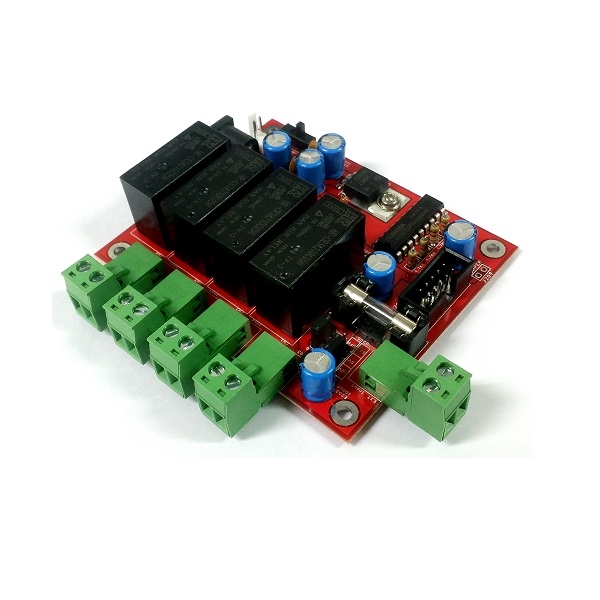

[Relay 보드 AM-RB04-B]
◈ AM-RB04-B (릴레이 전원 공급 모듈) 하드웨어

하드웨어 구성도

블록 다이어그램
◈ AM-RB04-B (릴레이 전원 공급 모듈) 사용하기
ㆍ 하드웨어 연결하기
1. 컨트롤 입력 신호
- 릴레이 각 체널의 컨트롤 입력에 1을 인가하면 릴레이가 동작하여 해당 체널에 전원이 공급된다. 컨트롤
입력에 0을 인가하면 해당 체널에 전원 공급이 차단된다.
신호 |
동작
|
Ch1-4
|
해당 채널에 전원을 공급하거나 끊을 수 있다.
1 : Relay On (전원 공급)
0 : Relay Off (전원 차단)
|
2. Relay 전원 공급 모듈 구동 전원
- Relay 보드를 구동하기 위해서 구동 전원을 공급해야 한다.
- 아답타 커넥터나 전원공급 커넥터 또는 점퍼를 연결하여 전원을 공급해야 한다.
3. 접점의 전원공급 (외부 AC 전원)

4. 접점의 전원공급 (외부 DC 전원)
- 3.1.3절의 AC 전원 연결 커넥터에 DC 전원을 인가한다. PCB 상에 (+), (-) 표시를 확인하여 전원을 공급
받는 장치도 맞춰서 공급해야 한다.
5. 접점의 전원공급 (내부 DC 전원)

- 접점 전원 공급 커넥터 옆에 위 그림과 같이 점퍼가 있다. 위 점퍼를 이용하여 내부에서 전원을 공급할 수 있다.
- 왼쪽 점퍼는 12V와 5V 를 선택할 수 있는 점퍼이고 오른쪽 점퍼는 GND 를 연결해 주는 점퍼이다. 왼쪽 점퍼는 원하는 전압에 따라 선택하면 되고 오른쪽 점퍼는 위치에 상관없이 연결하면 된다.
- 외부에서 전원을 공급받을 경우 점퍼를 연결하면 안된다.

ㆍ 콘센트를 연결해서 다른 가전 제품을 제어할 수 있습니다.

ㆍ 백열 전구를 켤 수도 있습니다.

ㆍ 최대 4개의 전등이나 가전제품을 각각 제어 할 수 있습니다.
