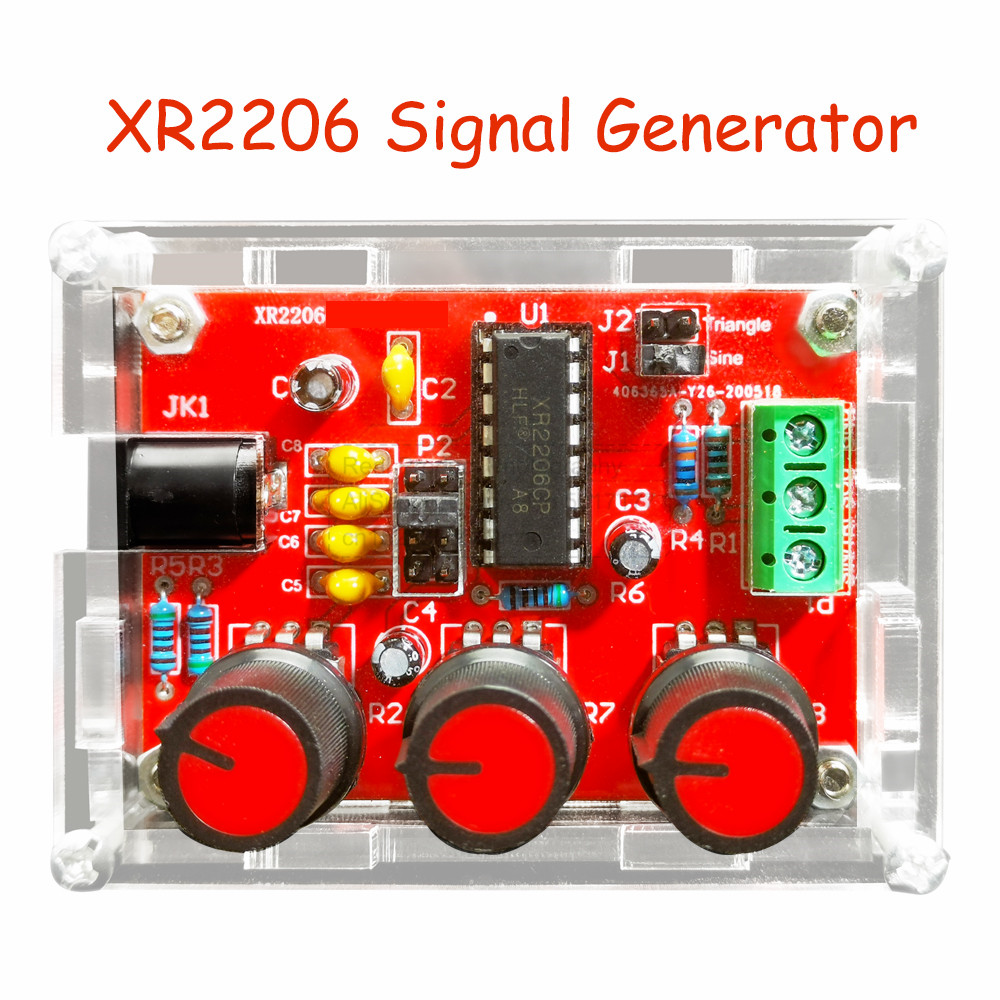

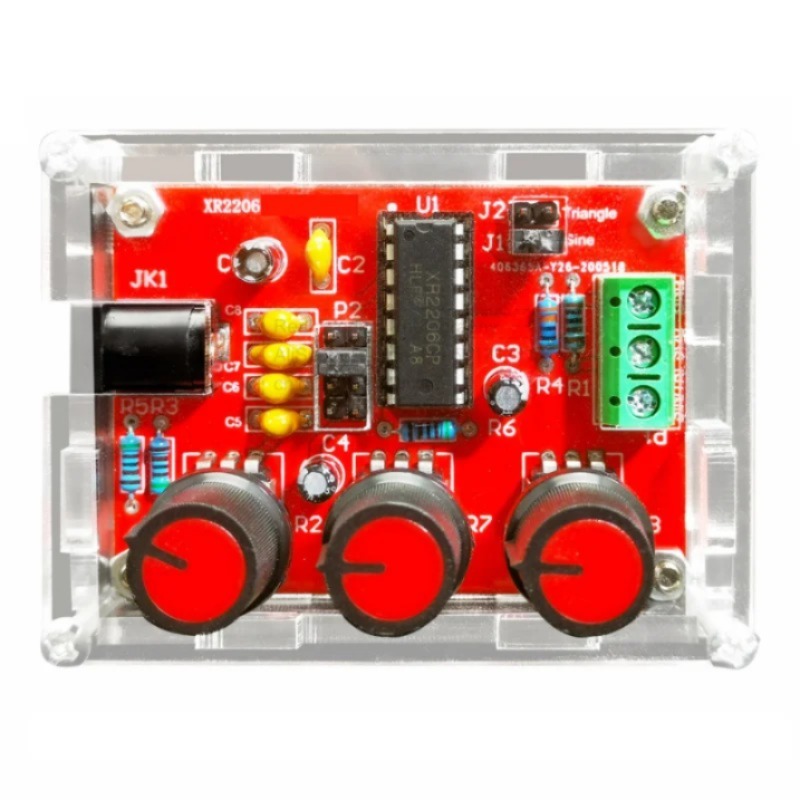

1Hz ~ 1MHz XR2206 기능 신호 발생기 사인 삼각형 사각 출력 신호 발생기 조정 가능한 주파수 진폭 DIY 키트



특징:

전압 공급 장치: 9-12V DC 입력

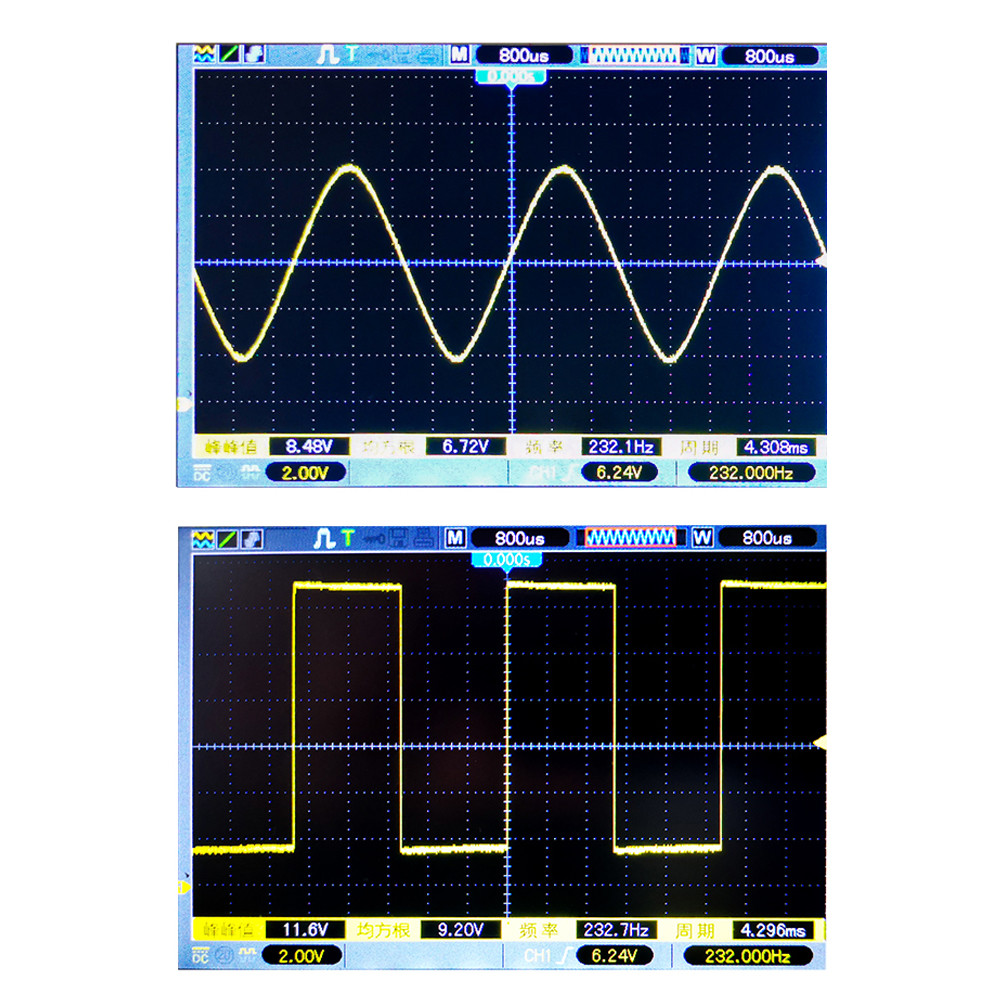

파형: 정사각형, 사인 및 삼각형

임피던스: 600 옴 + 10%

주파수: 1Hz-1MHz

SINE WAVE

진폭: 9V DC 입력에서 0-3V

왜곡: 1% 미만 (1kHz)

평탄도: 0.05dB 1Hz-100kHz

스퀘어 웨이브

진폭: 8V DC 입력시 9V (부하 없음)

상승 시간: 50ns 미만 (1kHz)

가을 시간: 30ns 미만 (1kHz 에서)

대칭: 5% 미만 (1kHz)

삼각 세공

진폭: 9V DC 입력에서 0-3V

선형: 1% 미만 (최대 100kHz) 10mA



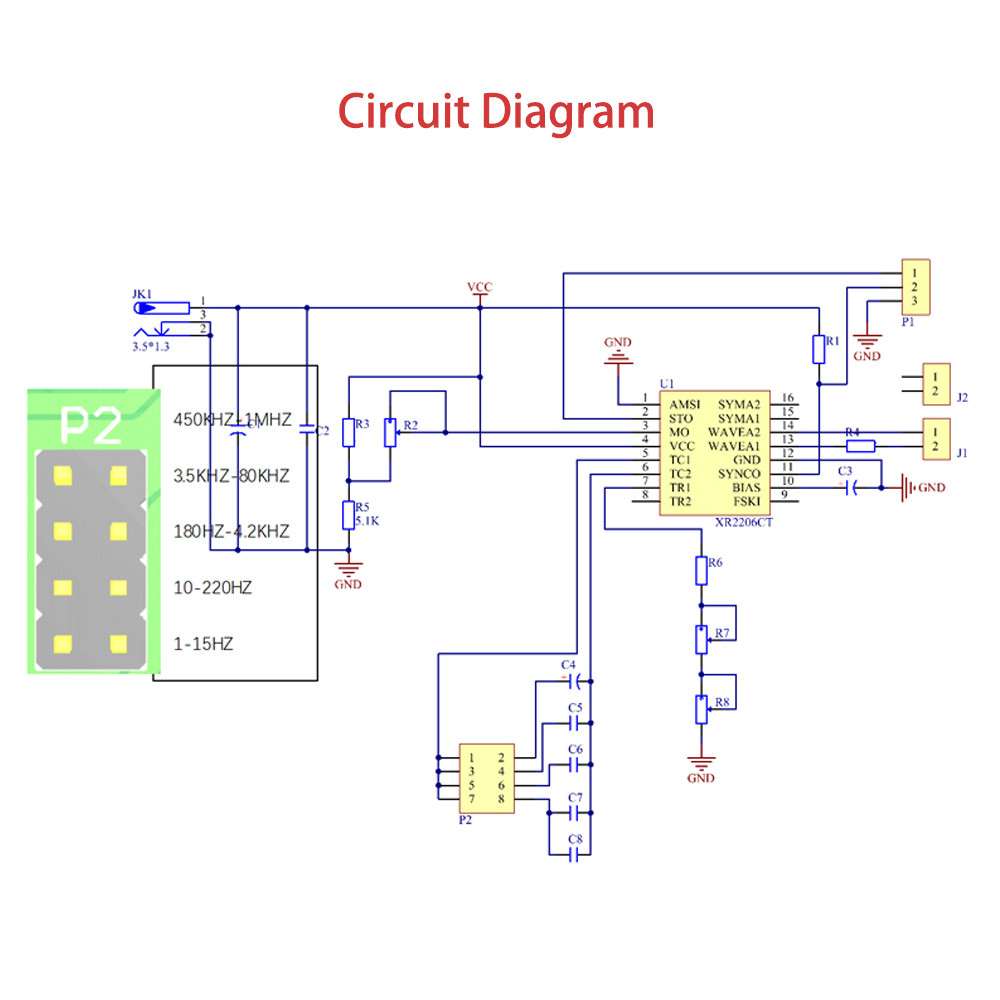

용접 설치 고려 사항은 다음 단계를 따르십시오.



1, 구성 요소는 프론트 보드를 낮은 원칙에서 높은 원리, 즉 커패시터, 저항, 다이오드 등과 같은 첫 번째 낮은 용접 구성 요소를 용접합니다.



2, 용접 IC 소켓, 터미널 블록, 마지막으로 전원 소켓, 조정 가능한 전위차계.



3, 대각선 절단 펜치가있는 뒷면은 가능한 한 핀을 짧게 자릅니다.



4, 디버깅 단계:

(A) IC, XR2206 에서 용접이 완료된 후 IC의 방향에주의를 기울여 칩을 손상시킬 수 있습니다!

(B) IC의 반대 여부를 확인하십시오. 안티 등 적시에 수정하십시오.

(C) 전원 공급 장치, 5.5*2.1 포트에 대한 전원 공급 장치를 삽입하십시오. 9-12 v 전원 공급 장치 전압. 파형이 12 v 를 초과하여 안정적이지 않을 수 있음



5, 단계 사용

(A)J1 점퍼 캡 플러그 인, SIN/TRI 블루 단자 출력 사인파. (주 J1, J2 는 어느 한 쪽만 삽입할 수 있습니다)

(B) J2 점퍼 캡 플러그 인, SIN/TRI 블루 단자 출력 삼각파. (J1, J2 는 중 하나만 삽입 할 수 있습니다).

(C) SQU 파란색 단자 출력 펄스.

(D) AMP: 사인파, 삼각파 진폭 조정.

(E) 미세: 주파수 미세 조정.

(F) 거친: 거친 조정의 빈도.

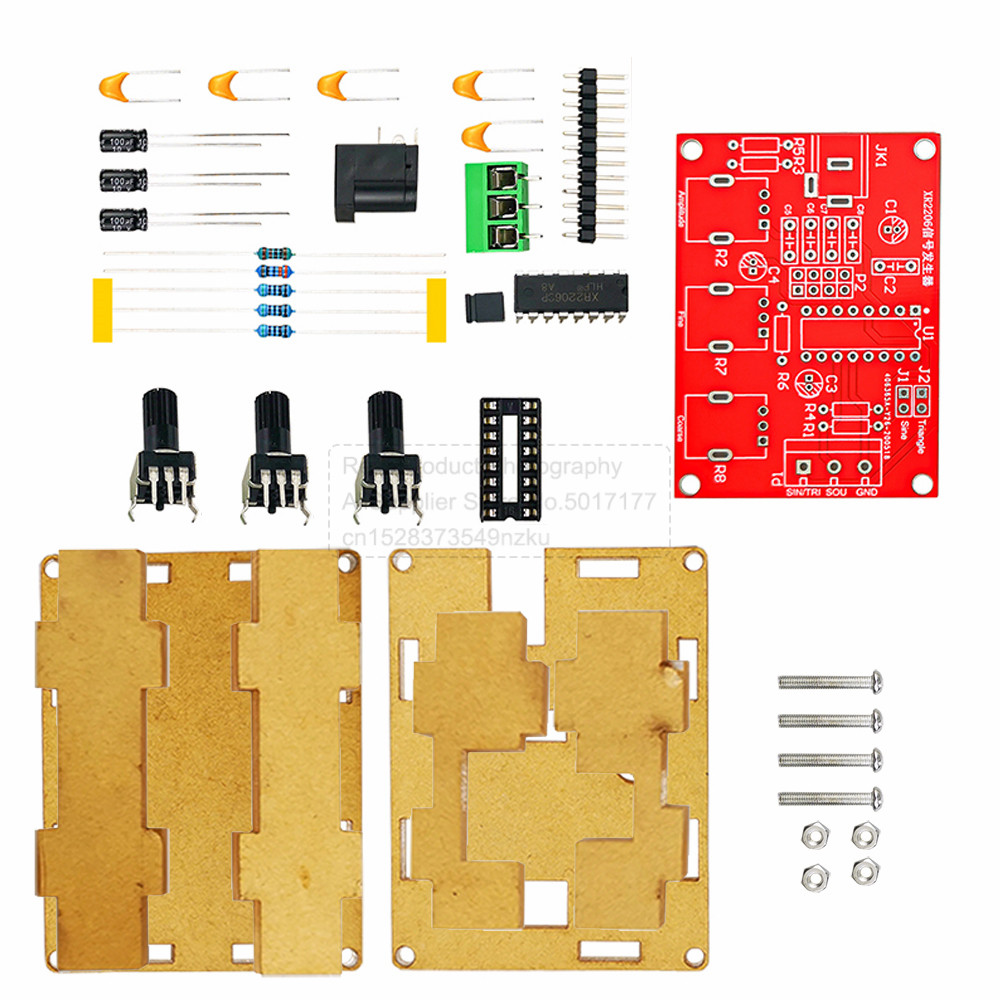

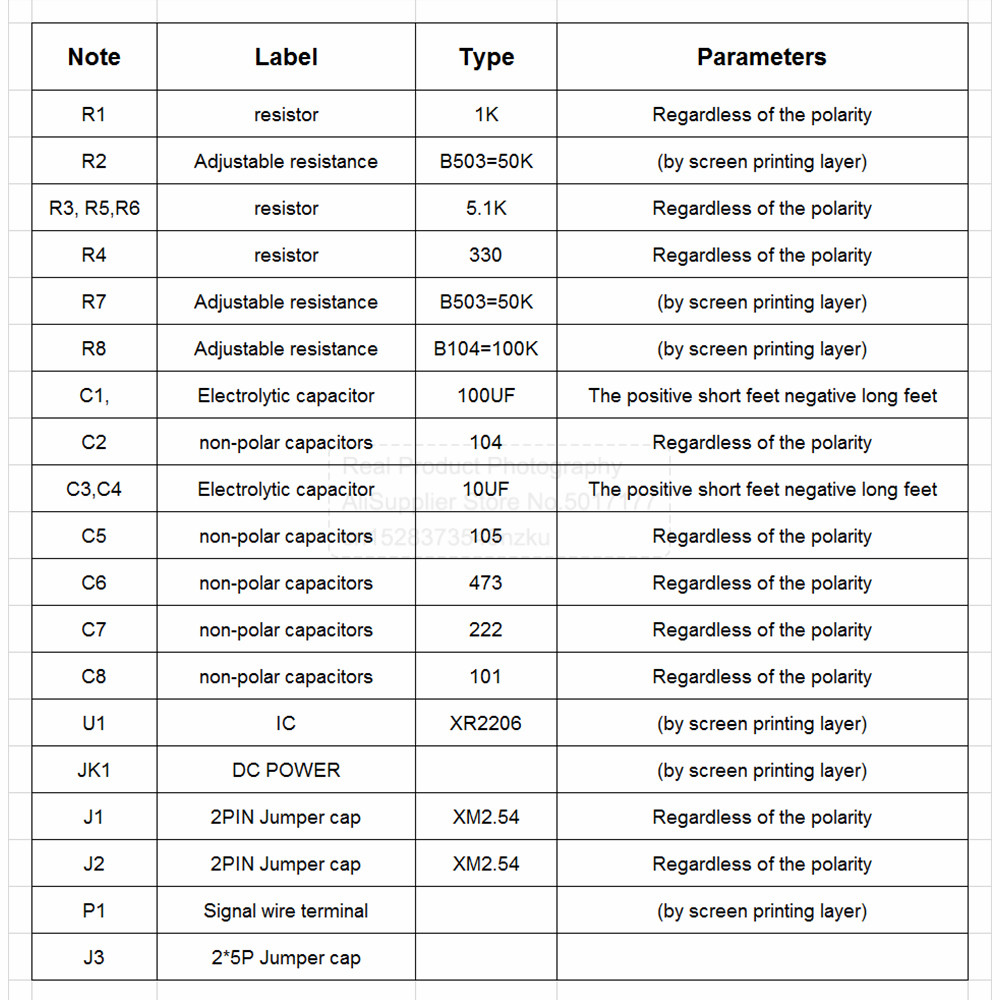

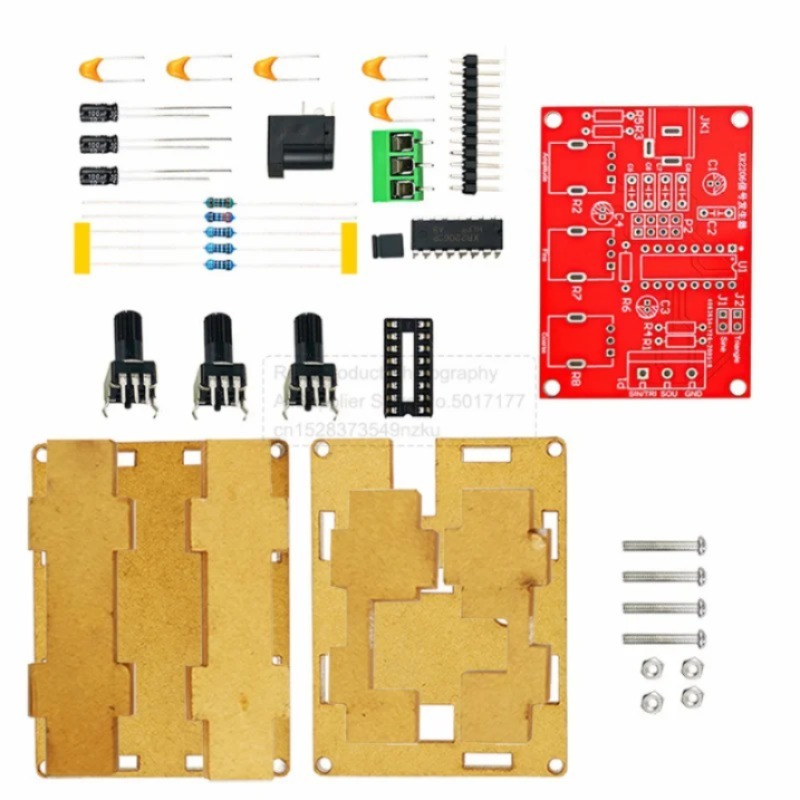

패키지 목록
