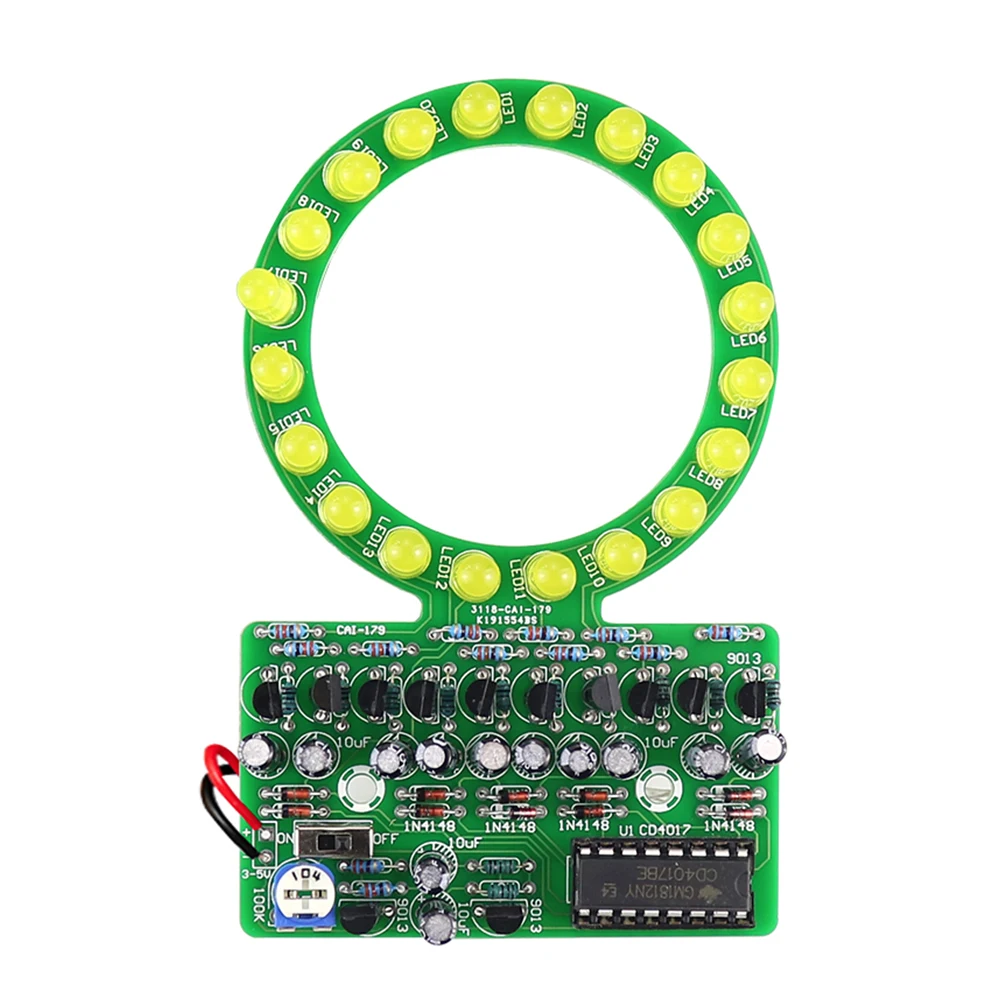

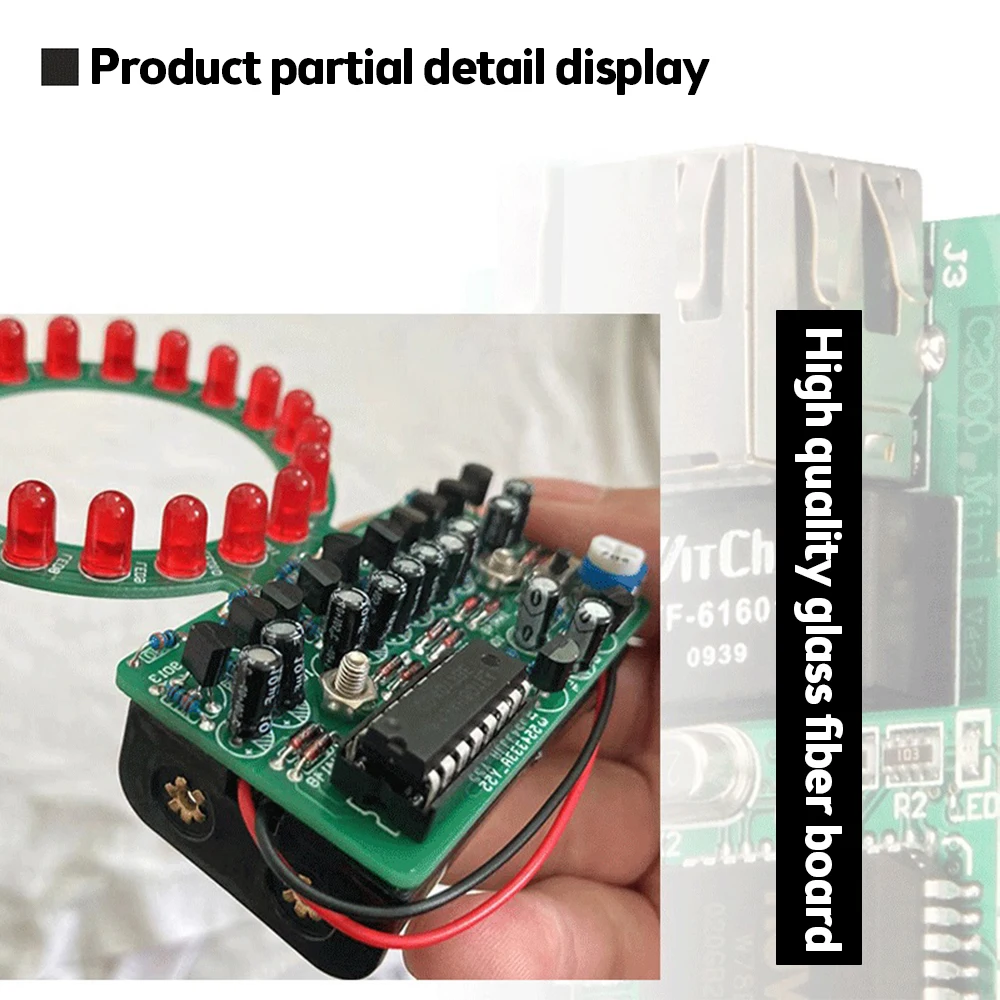

특징:

1. 일반적인 워터 램프는 한 번에 하나의 LED 램프 만 점등합니다. 이 회로는 원래의 LED 워터 램프의 회로에 커패시터를 추가하여 시간을 지연시켜 LED 페이드 아웃 효과를 만듭니다.

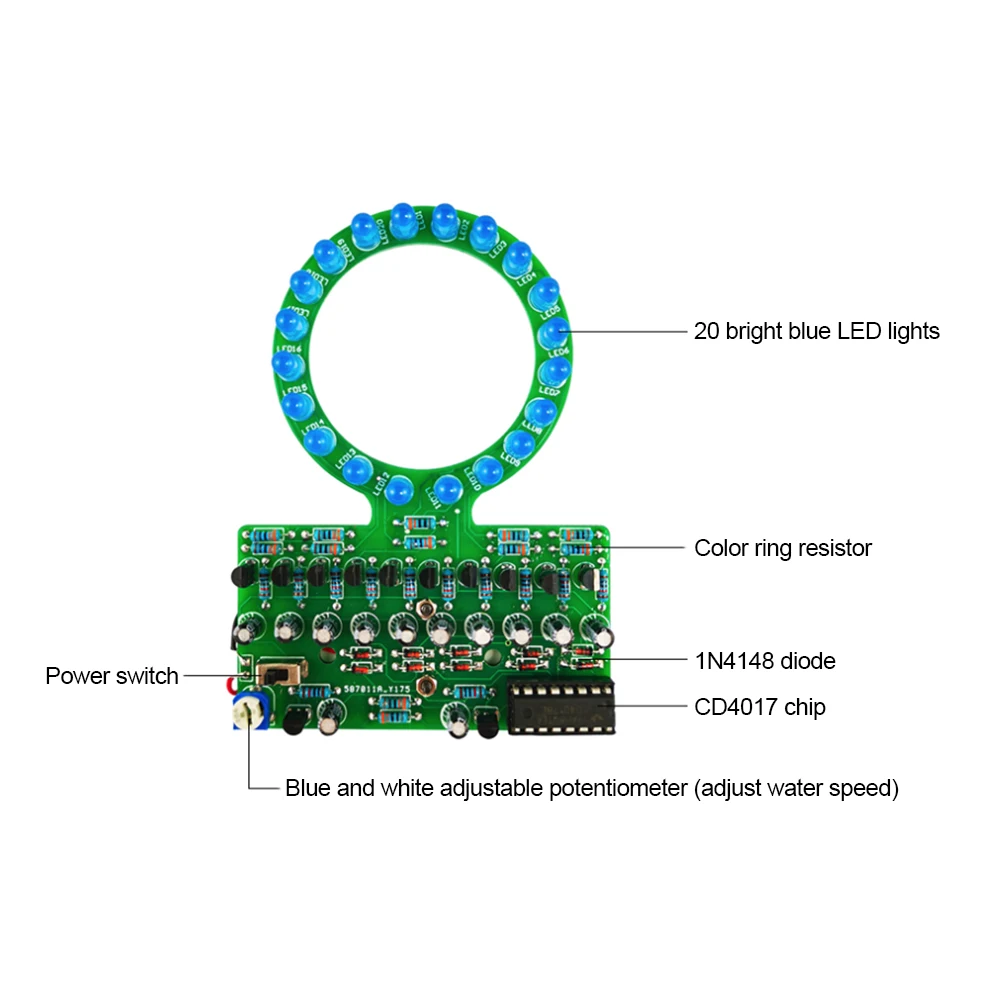

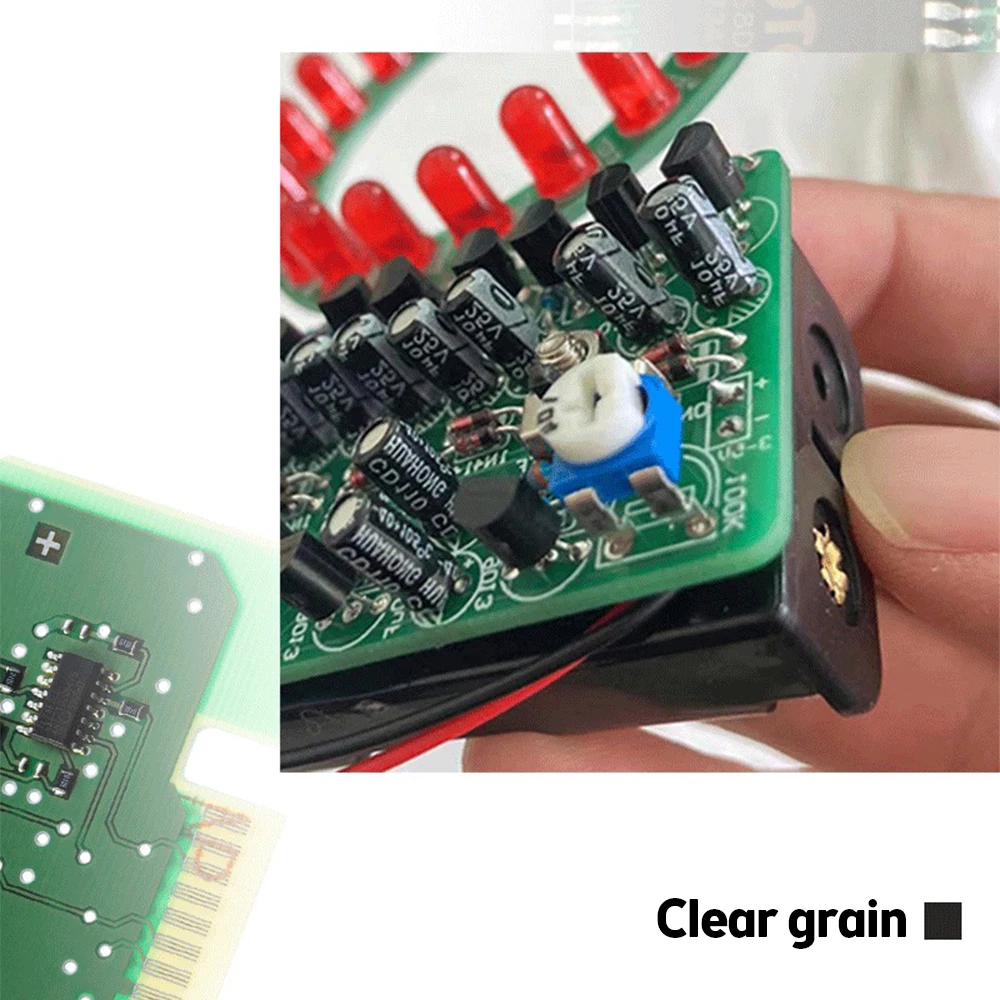

파란색과 흰색 조절 전위차계가있는 2 는 물의 속도를 조절할 수 있습니다

3. 좋은 효과, 20 강조 LED 조명

4.LED 조명은 밝은 상태에서 어두운 상태로 나타나므로 물의 점진적인 효과가 나타납니다.

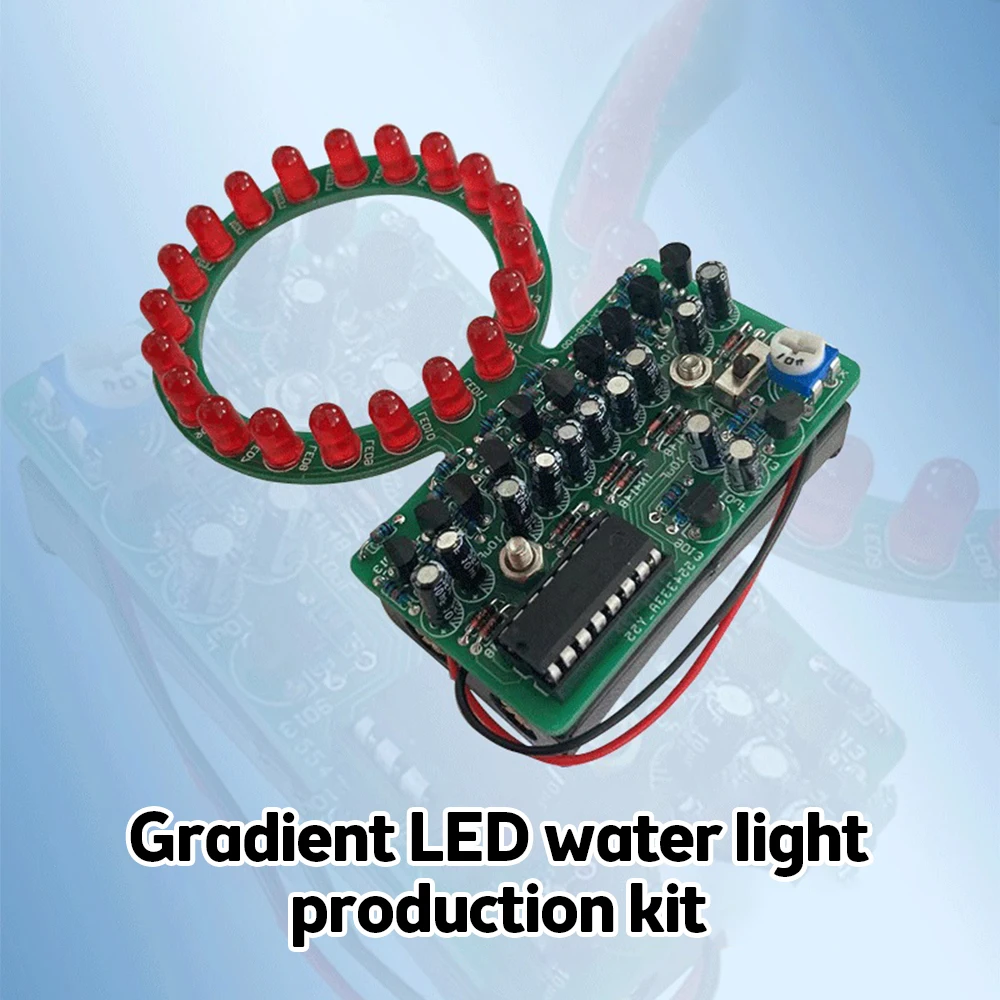

5. 링 그라디언트 LED 워터 라이트 전자 제작 키트는 DIY의 재미를 높일 수 있습니다

회로 작동 원리:

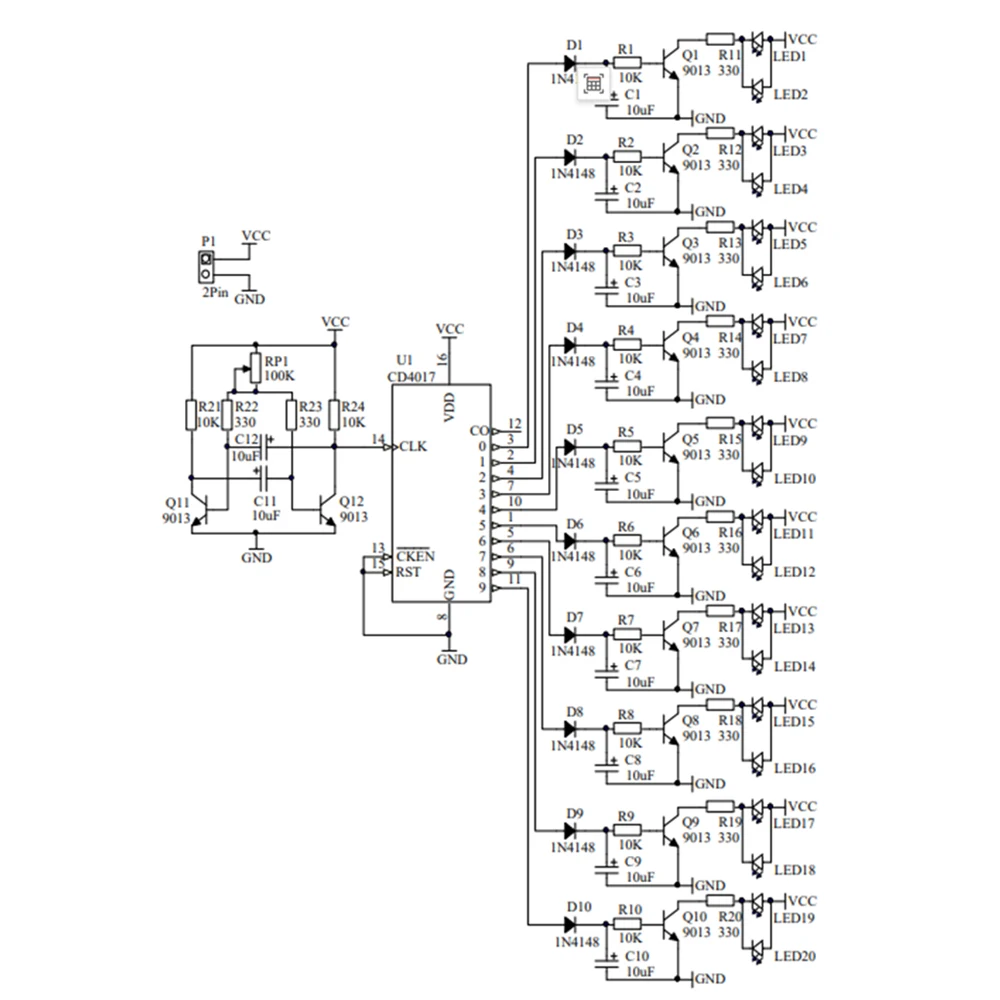

일반적인 워터 램프는 한 번에 하나의 LED 램프 만 점등합니다. 이 회로는 원래의 LED 워터 램프의 회로에 커패시터를 추가하여 시간을 지연시켜 LED가 페이드 아웃 효과를 실현할 수 있도록합니다. Q0 이 고전압을 출력할 때 다이오드 D1 은 커패시터 C1 을 충전하고 전압은 VCC에 가깝습니다. 동시에 3 극관 Q1 이 켜지고 LED1 및 LED2 가 켜집니다. 다음 상태로 들어갈 때 다이오드의 단방향 전도도로 인해 Q1 출력은 0 이고 Q2 출력은 1 입니다. 커패시터 (C1) 의 전기는 R1 및 Q1 의 E 극을 통해서만 접지로 통과한다. C1 의 커패시터의 양단에서의 전압이 낮아짐에 따라, 3 극관은 점차적으로 컷오프 상태에 접근하므로, LED1 및 LED2 는 천천히 어둡다. 마찬가지로, 다른 LED 조명은 점차 밝은 곳에서 어두운 곳으로 변하기 때문에 점진적인 흐름 물의 효과가 나타납니다. 4017 의 펄스 입력 신호는 3 극관 Q11 및 Q12 로 구성된 다중 진동기 회로에 의해 제공됩니다. RP1 의 저항을 변경하면 진동 주파수가 변경되어 유속이 조정될 수 있습니다.

제품 매개변수

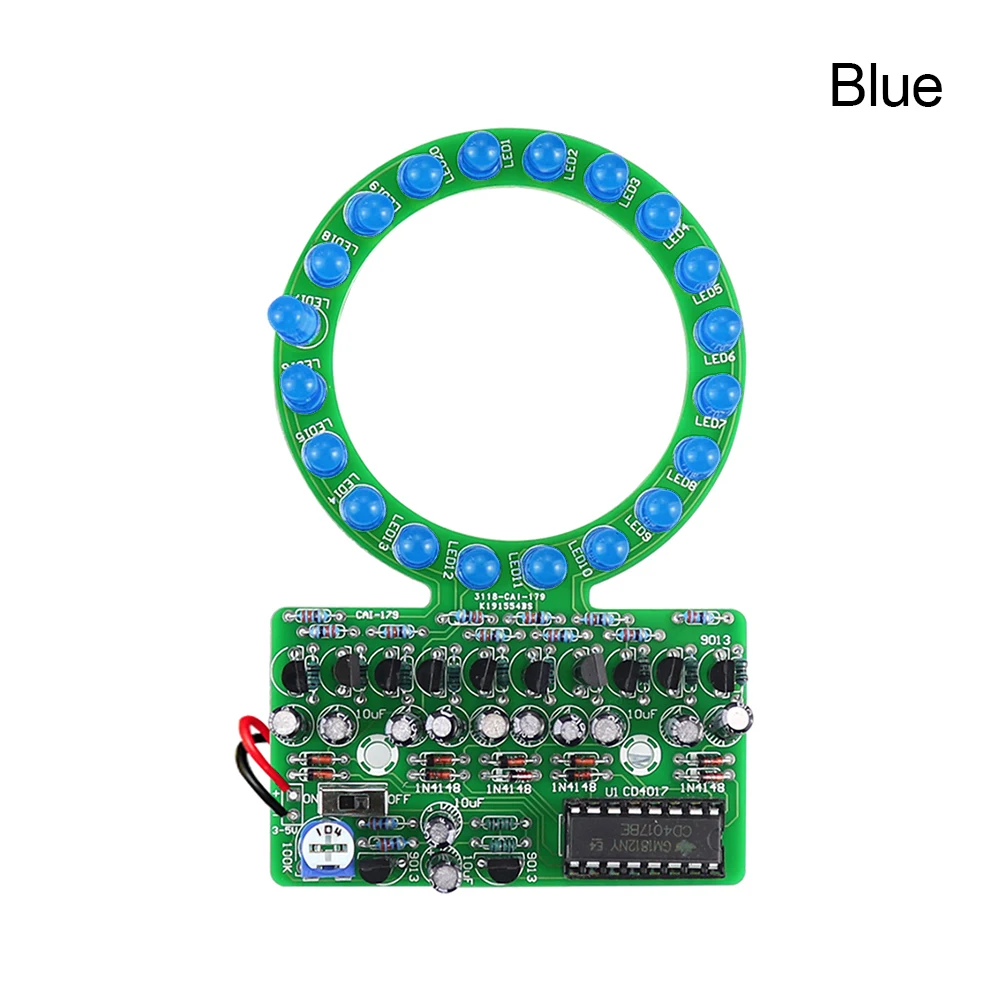

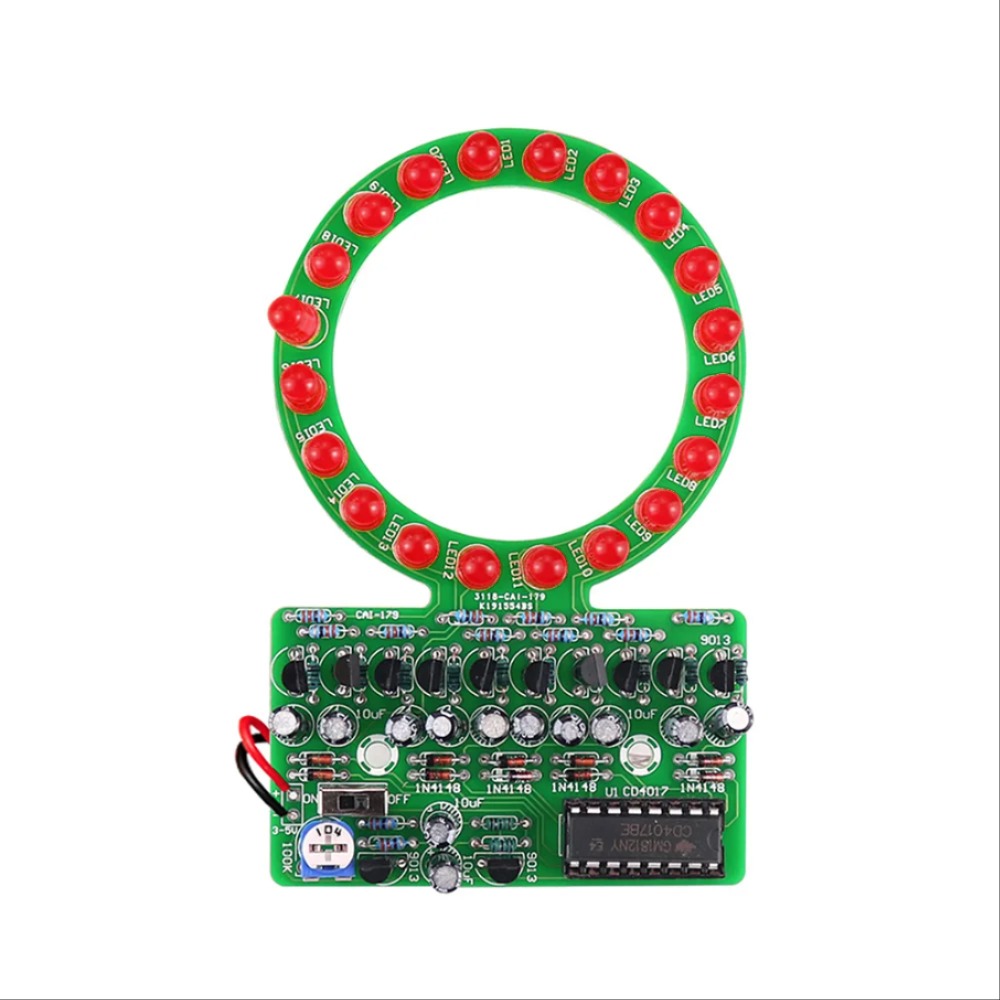

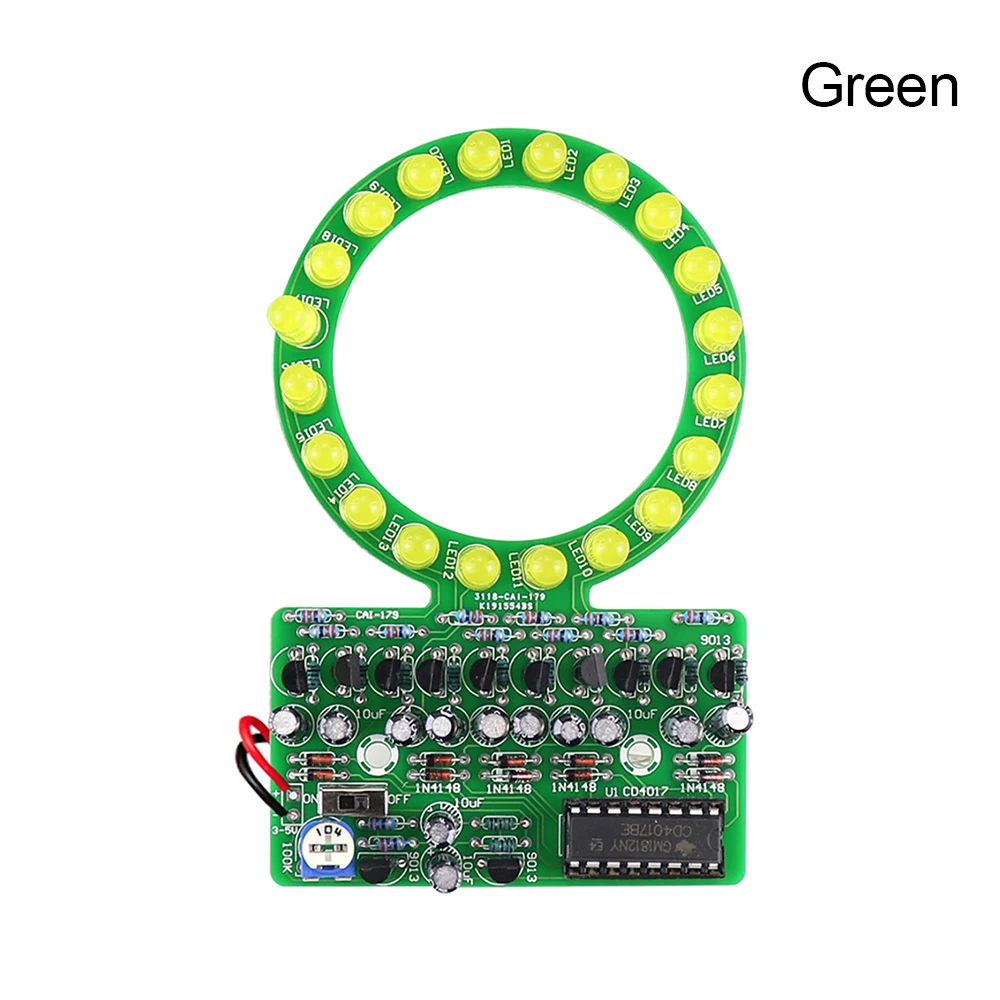

색상: 빨강, 파랑 및 녹색은 선택 사항입니다.

전원 공급 장치 전압: DC 3V 전원 공급 장치 (2 No.5 건전지)

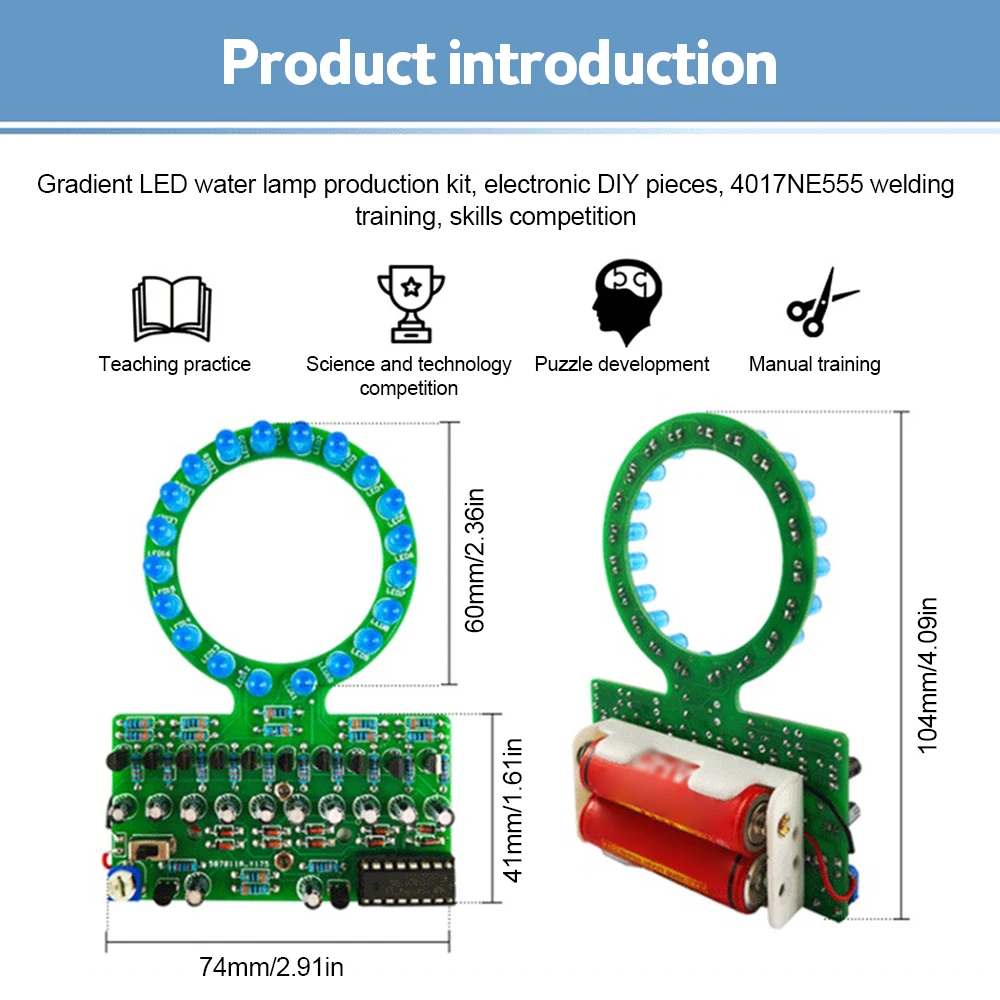

보드 크기: 104*74mm

램프 링 직경: 60mm

생산 팁:

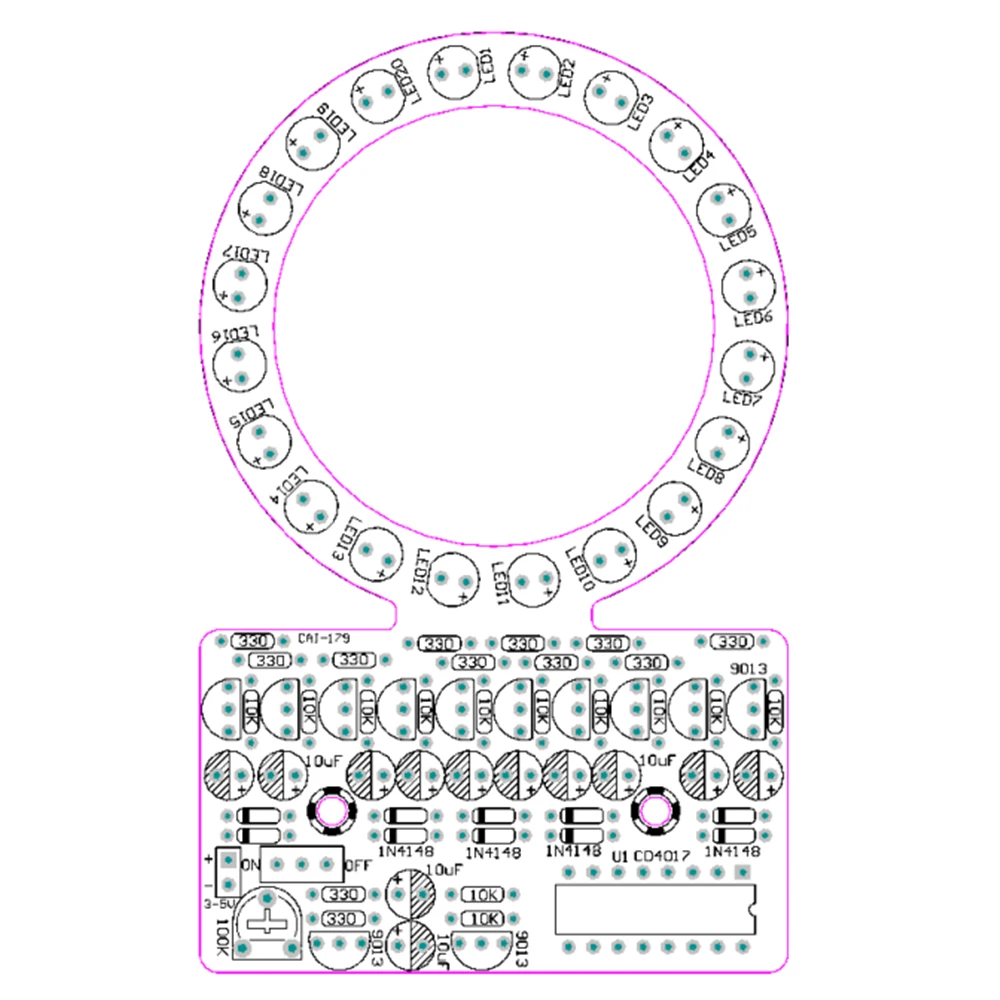

용접 및 구성 요소 설치가 성공의 열쇠입니다. 고품질 땜납을 사용하십시오. 솔더 조인트는 잘못된 용접 누출 용접없이 밝아야하며 구성 요소를 잘못 설치하지 않아야합니다. 다른 부품을 설치하기 전에 구성 요소의 일부를 설치 한 후 특정 순서를 따라야합니다. 저항과 같은 높은 구성 요소로 시작한 다음 높은 구성 요소로 시작하십시오. 집적 회로는 먼저 튜브 시트에 설치 한 다음 모든 설치 후에 칩을 설치합니다. 칩의 갭 위치는 구멍이있는 회로 기판의 마크와 반대입니다.

설치 후 구성 요소가 잘못 설치되었는지, 용접이 잘되었는지 여부를 다시 확인한 다음 전원 공급 장치에 액세스하십시오. 양극과 음극은 되돌릴 수 없습니다. 스위치를 켜고 LED 깜박임 효과를 관찰한 다음 전위차계를 조정하여 LED 수속을 관찰합니다.

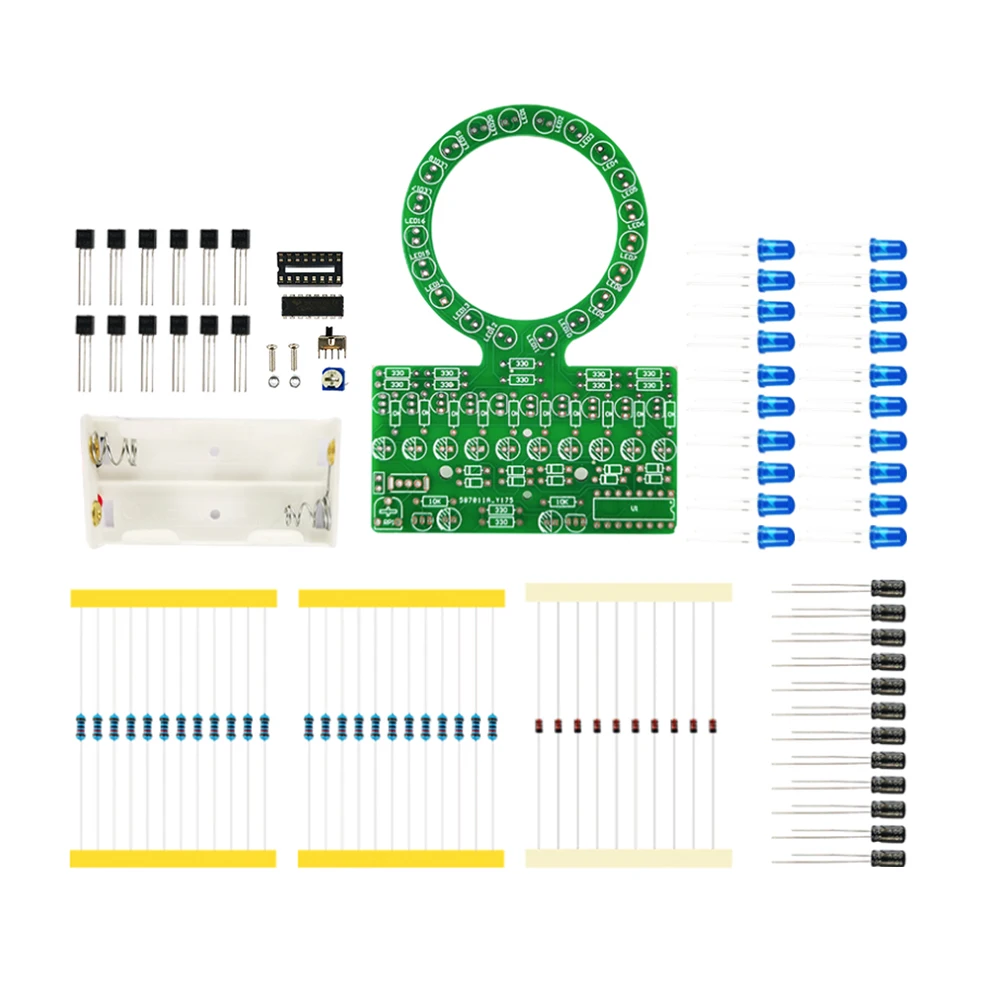

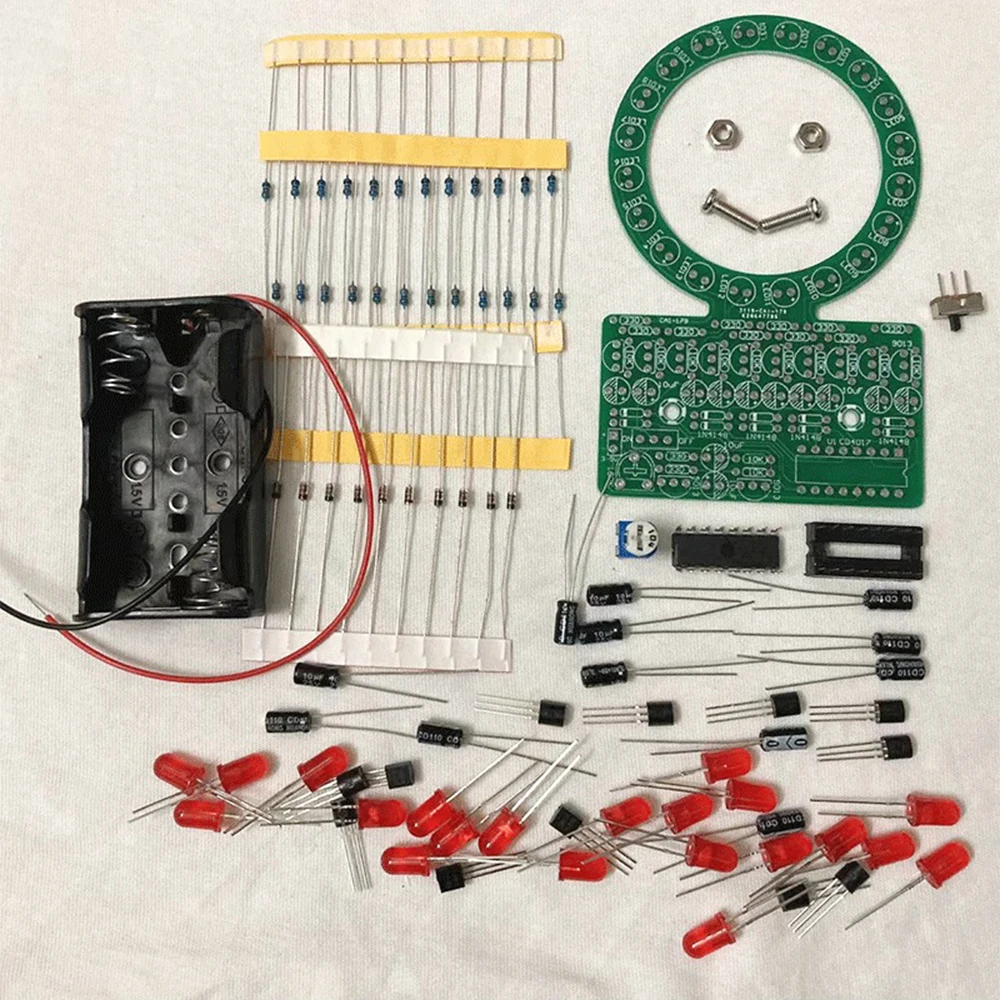

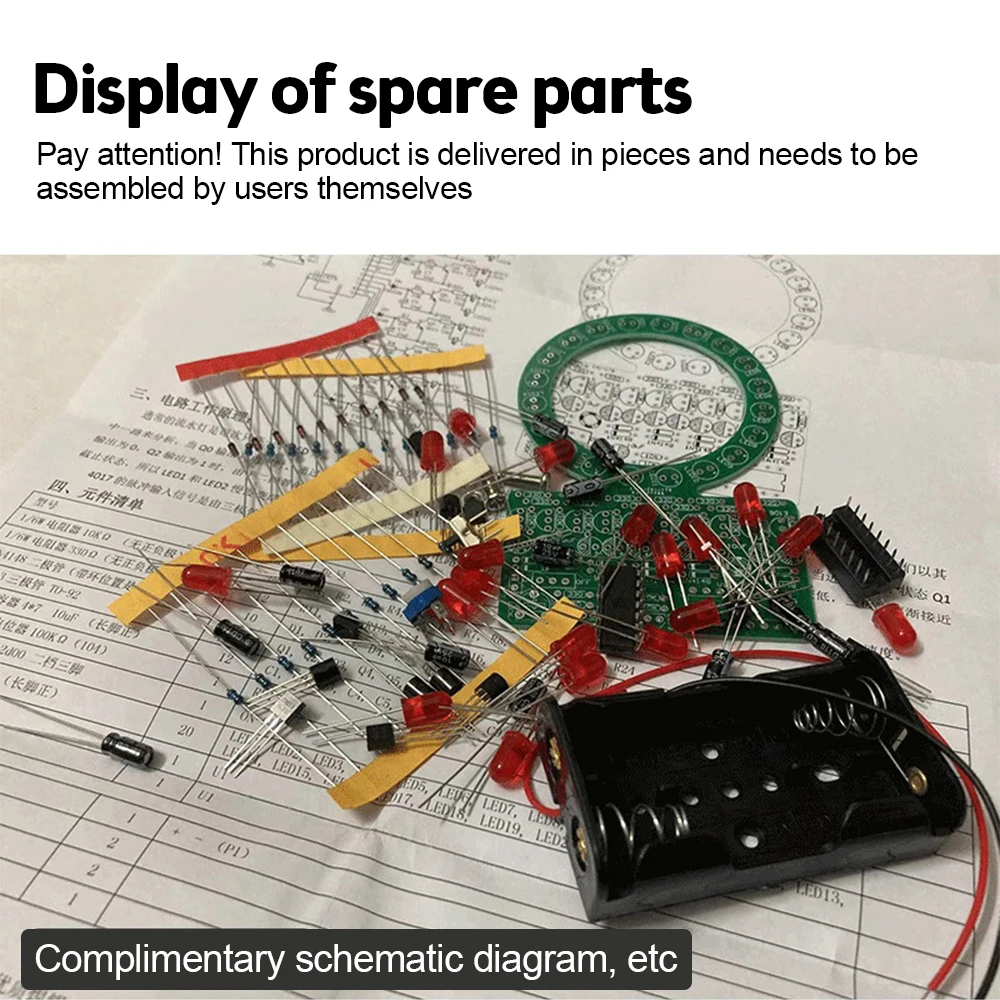

패키지 포함:

1/6W 저항 10KΩ (양극 또는 음극 전극 없음) * 12

1/6W 저항 330Ω (양극 및 음극 없음) * 12

1N4148 다이오드 (밴드 위치가 음수 임) * 10

S9013 3 극관 TO-92*12

전해 커패시터 4*7 10uF (긴 핀 양극) * 12

파란색과 흰색 수평 전위차계 100KΩ (104) * 1

토글 스위치 SS12d00 두 번째 기어 트립핀 * 1

5mm LED (긴 핀 양극) * 20

CD4017 DIP16 * 1 자리: U1

16 핀 시트 * 1 비트 번호: U1

AA 배터리 박스 2 개 3V (랜덤 컬러) * 1

M3 * 10 나사 * 2

M3 너트 * 2

회로 기판 * 1
