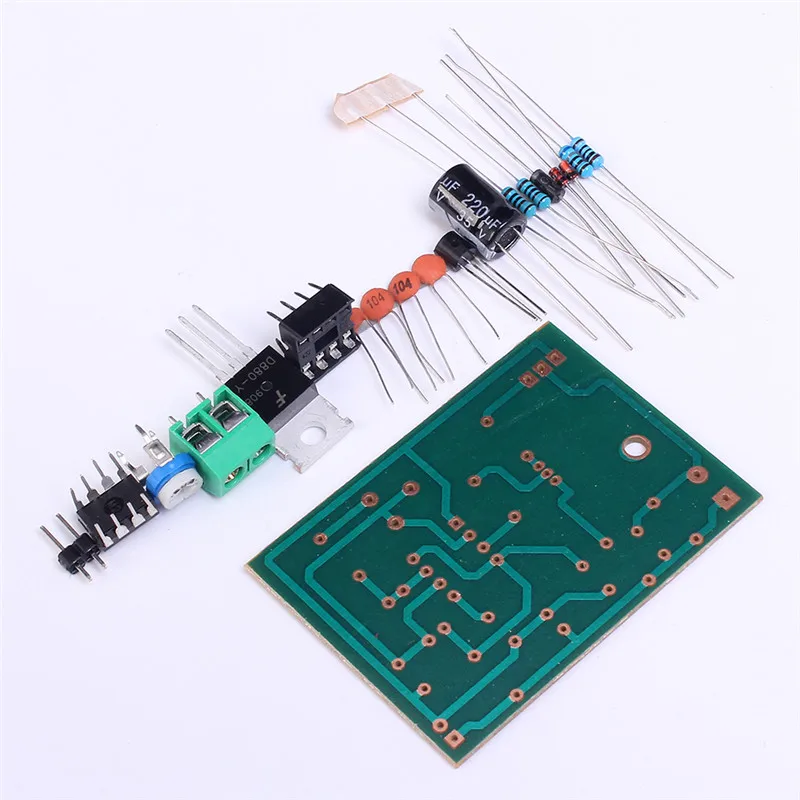

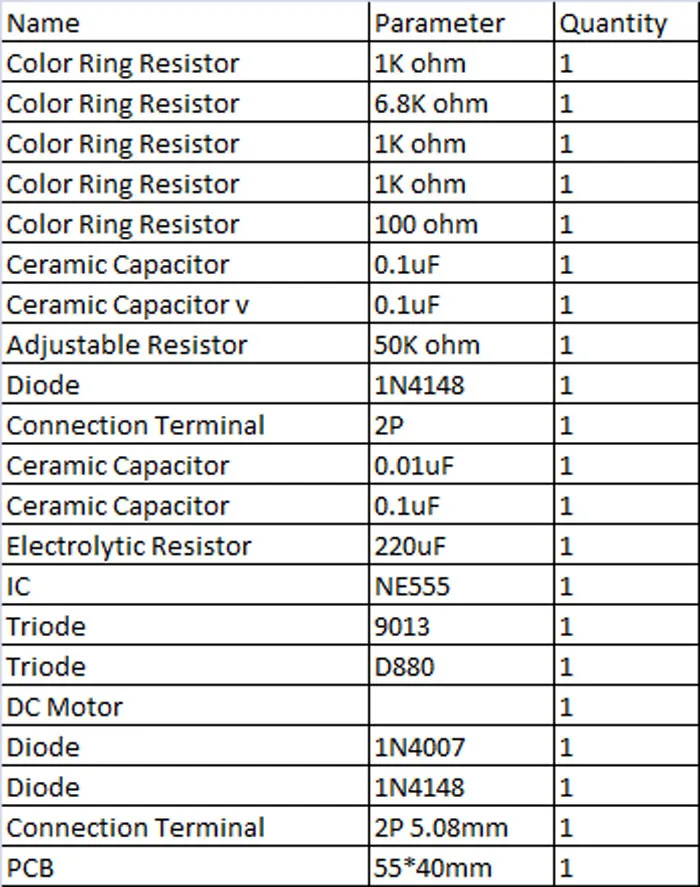

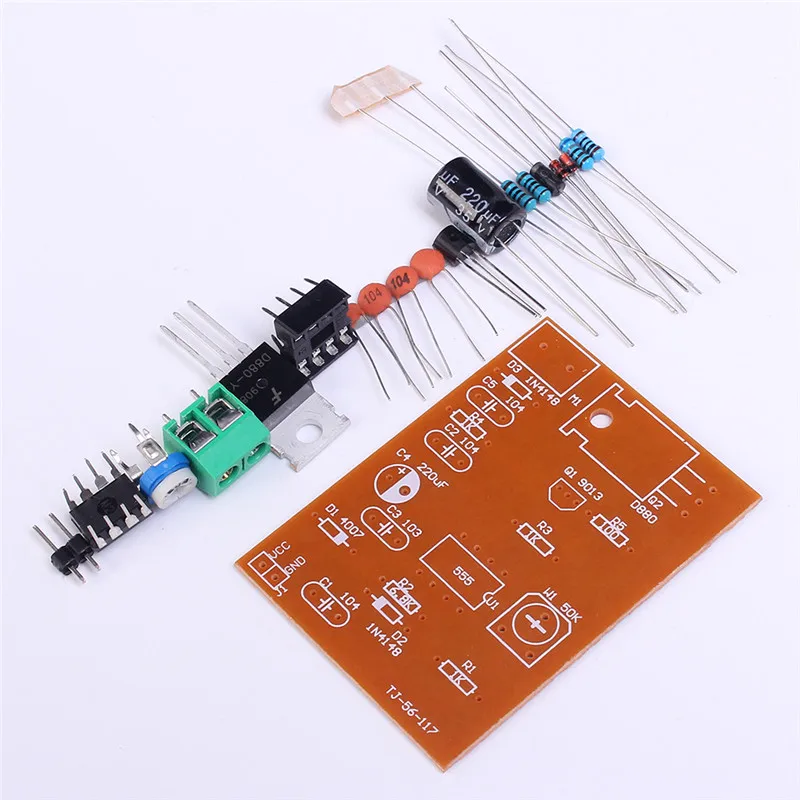

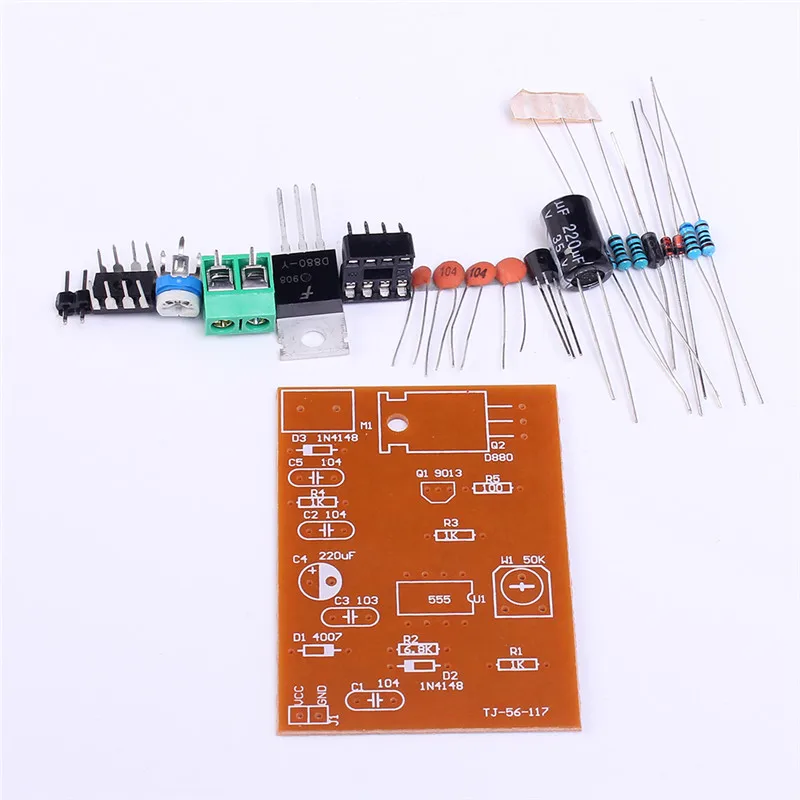

1. 포장 목록:


555 펄스 폭 제어 컨트롤러 키트, 전자 조립 키트, 학교 전자 생산 훈련, 전자 애호가 조립 사용에 사용할 수 있습니다.



원리: D1 은 전원 공급 장치가 NE555, D2, C1, R1, R2, W1, IC1 펄스 폭 조정 가능한 펄스 발생기를 역전시키는 것을 방지하는 데 사용됩니다. 전위차계 조정 W1 U1 NE555 출력 펄스 주파수 및 펄스 폭 변경 출력 펄스는 R3, R4, R5, Q1, Q2 는 모터의 속도를 조정합니다. D3, C5 는 트랜지스터를 보호하기 위해 후방 기전력에 의해 생성 된 모터를 제거합니다. C2, 전원 공급 장치 필터링을위한 C4, 간섭을 제거하기위한 기준 전압의 안정성에 대한 C3.

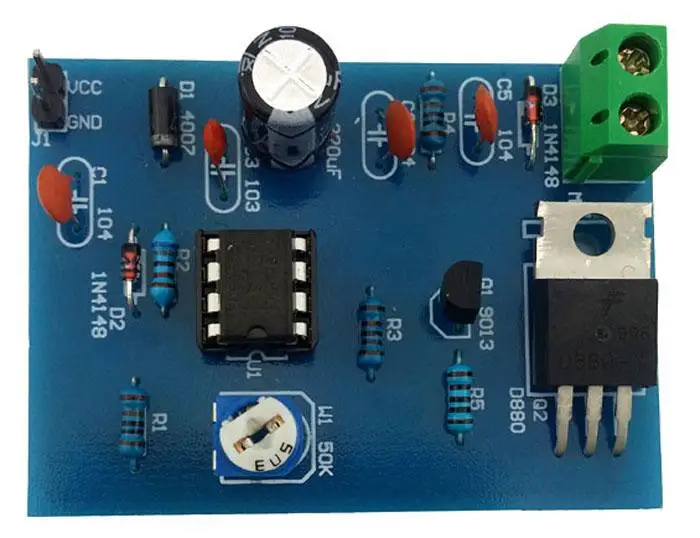

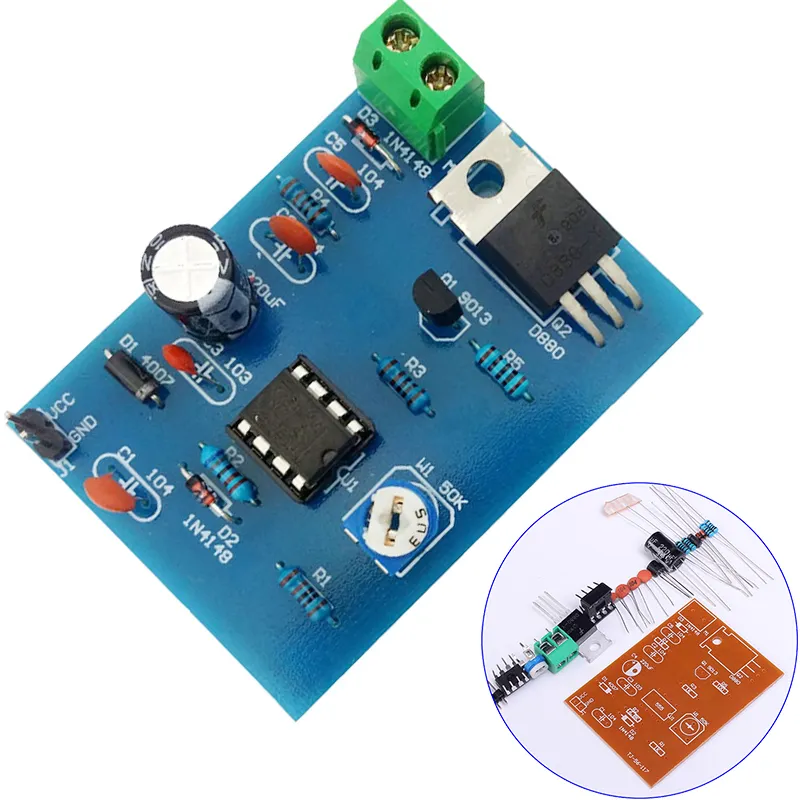

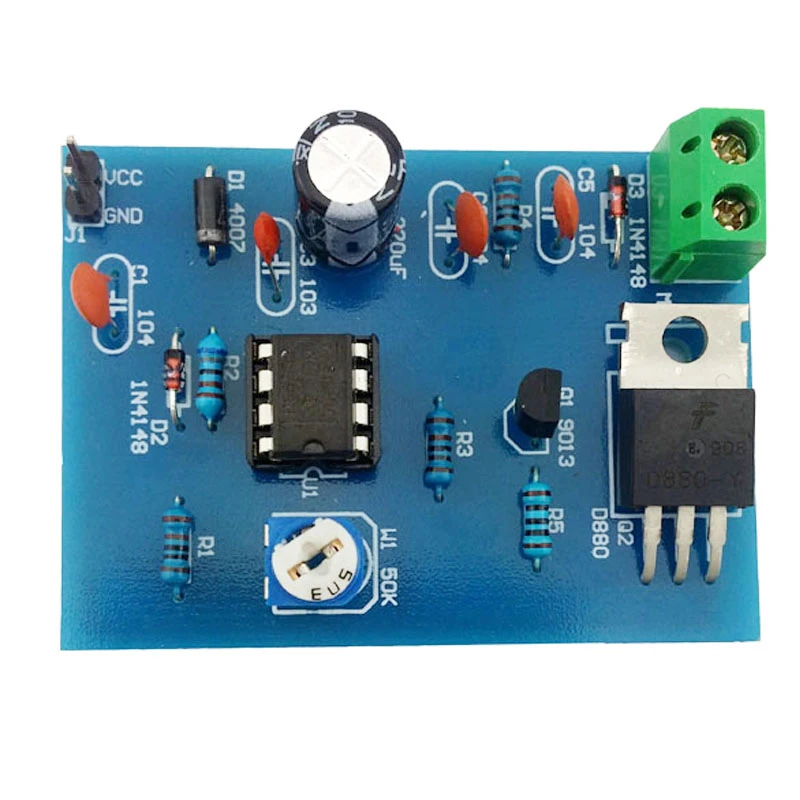

2. 완제품 사진:

상품리뷰

평점 제목 작성자 작성일
등록된 상품후기가 없습니다.
상품리뷰 전체보기

상품Q&A

번호 제목 작성자 작성일 진행상황
상품문의 전체보기 상품문의 글쓰기

배송/반품/교환안내

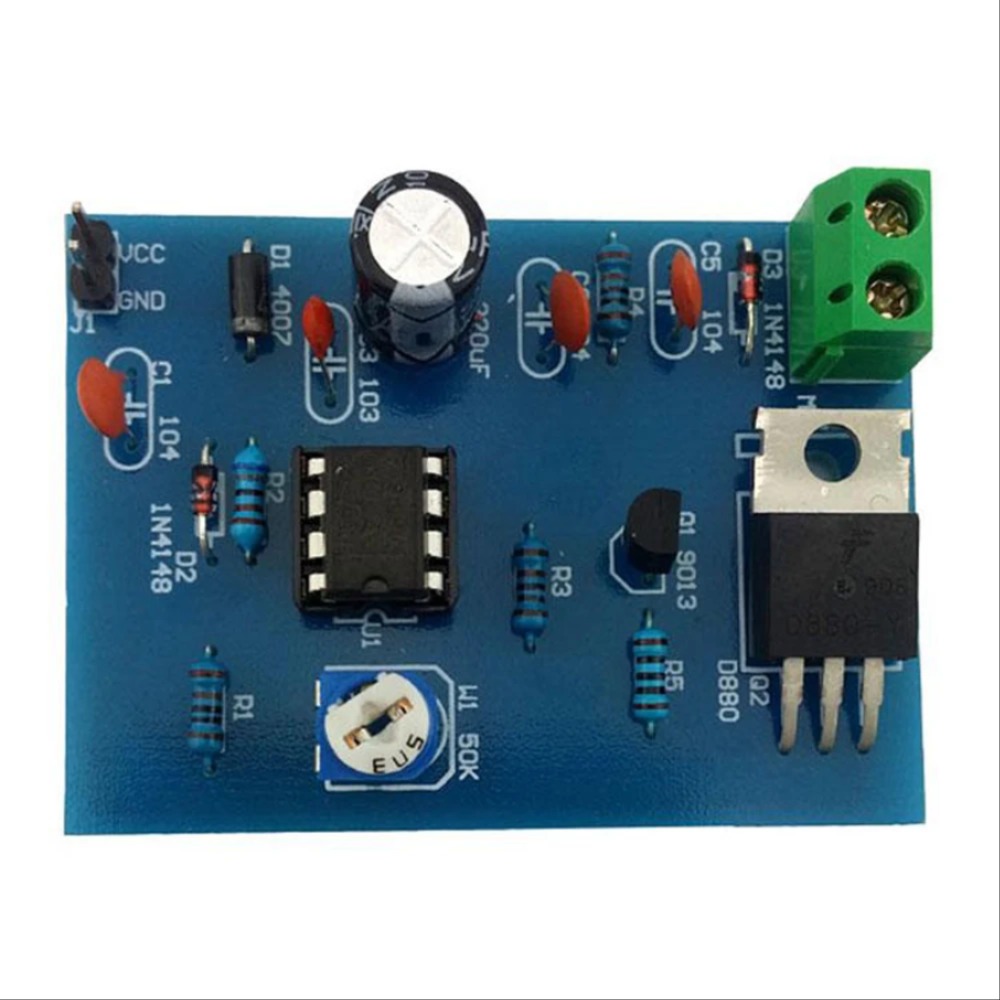

이미지 확대보기 555 전자 DIY 키트 5-12V 펄스 폭 변조 속도 조절기 컨트롤러 세트 생산 기술 훈련 부품 [DIY-202]
