DIY 키트 4X4X4 라이트 큐브 키트 블루 LED


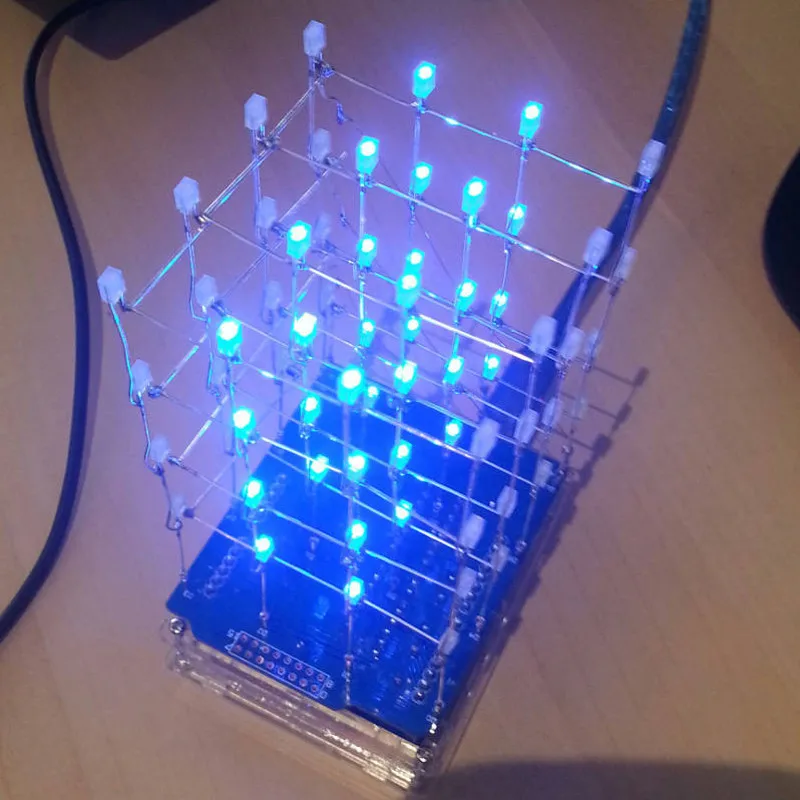

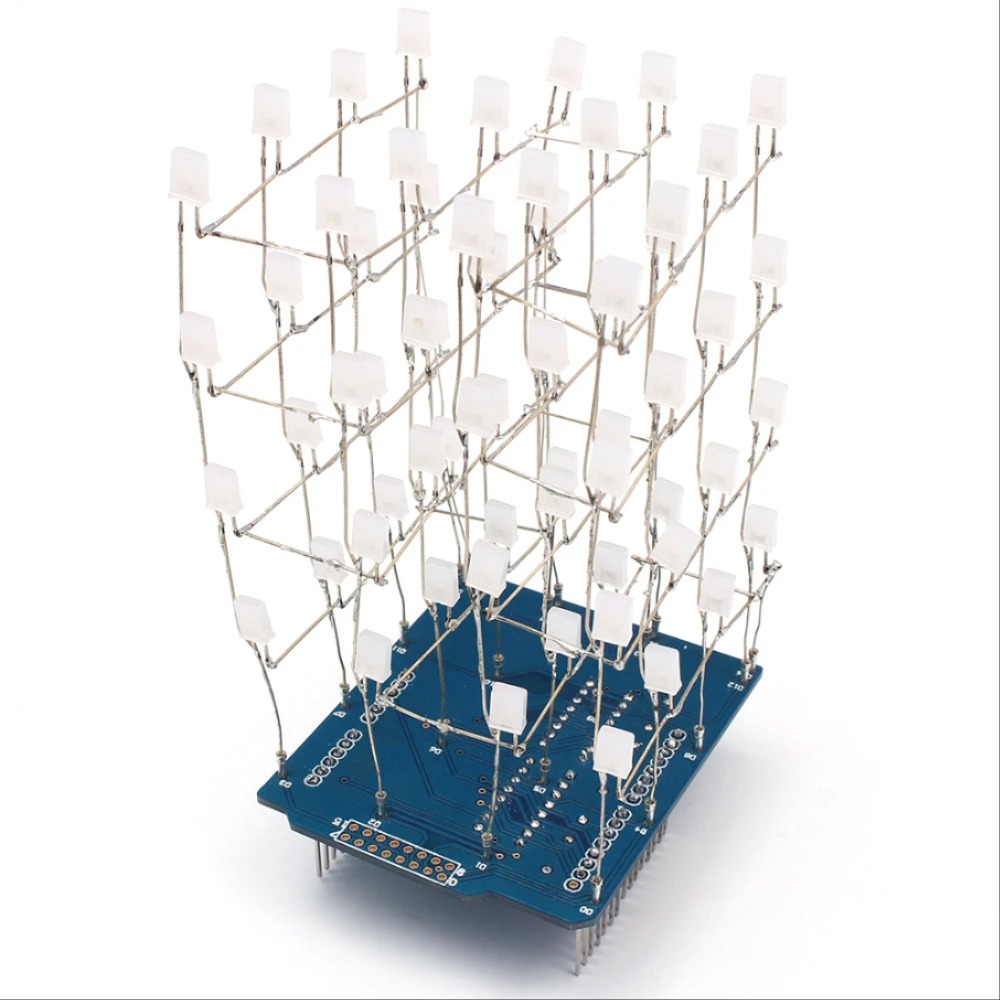

4x4x4 라이트 큐브 키트는 64 직육면체 LED를 사용합니다. 확장 보드는 두 개의 74HC595 시프트 레지스터 칩을 사용하며 8 개의 I/O를 사용하여 4x4x4 라이트 큐브를 비출 수 있습니다. 필요한 하드웨어 리소스는 다른 4x4x4 라이트 큐빅 확장 보드보다 적습니다 (제어하기 위해 20 I/O가 필요함).


1.회로 설명


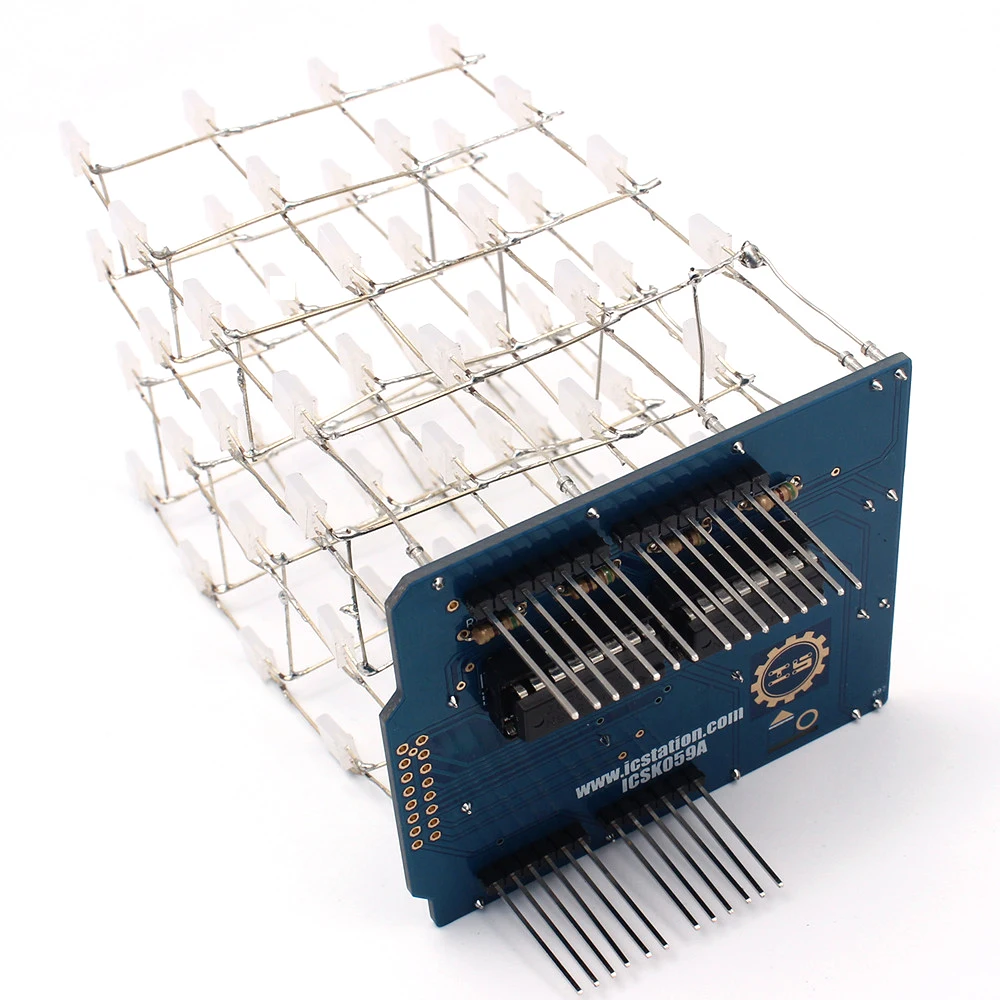

ICSTATION 4x4x4 라이트 큐브 키트의 디스플레이 부분은 64 개의 직육면체 LED로 구성되며 두 개의 74HC595shift 레지스터 칩을 사용하여 LED 양극을 제어합니다. 4 I/O 포트는 LED의 4 공통 음극을 제어합니다.


2.매개 변수


제어 모듈: 제어 보드

PCB 크기: 61*74mm

LED 색상: 파란색



주의:

1). 둥근 머리 또는 다른 색상의 LED를 선택할 수 있습니다 (키트는 5mm 파란색 직육면체 LED입니다).

2). 이 키트는 제어 칩 또는 제어 모듈이없는 4x4x4 경량 입방 확장 보드입니다.

3). 라이브러리를 제공하지만 표시 효과가 적습니다. 더 많은 효과가 필요한 경우 직접 컴파일해야합니다.

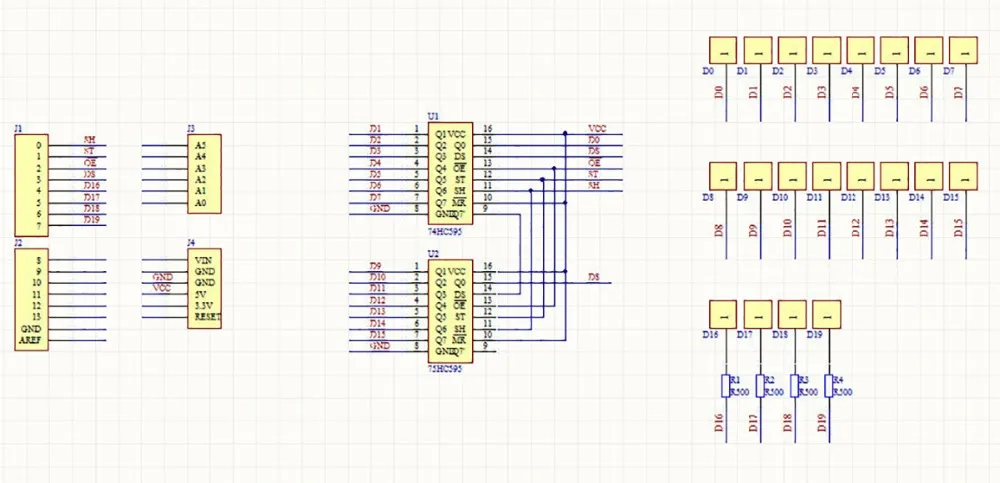

3.개략도

9

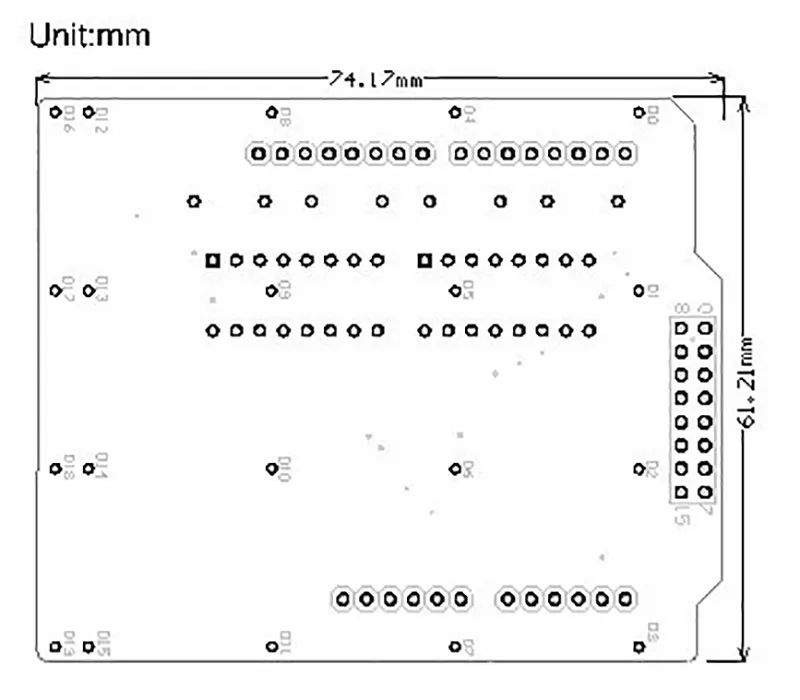

4.기계 도면

10

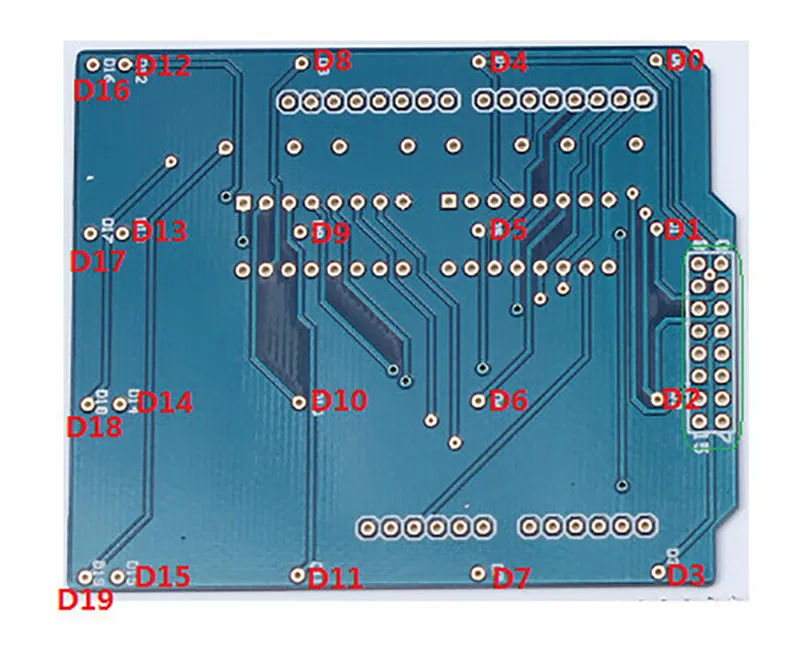

5.모듈 설명

11


다이어그램의 0 ~ 15 슬롯은 LED 양극 삽입에 사용되며 D16 ~ D19 슬롯은 LED 음극 삽입에 사용됩니다.

확장 보드 및 제어 핀.

74HC595 핀

MCU

SH

0

ST

1

OE

2

DS

3

D16

4

D17

5

D18

6

D19

7

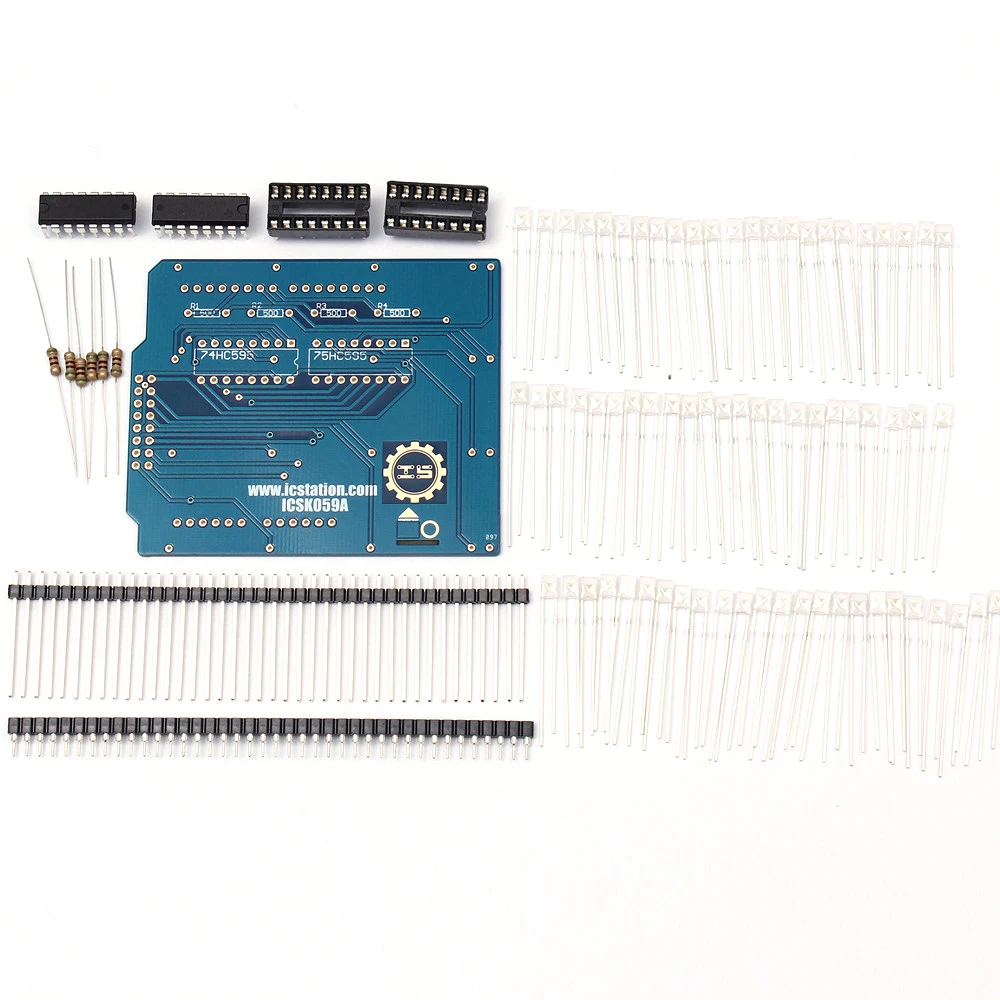

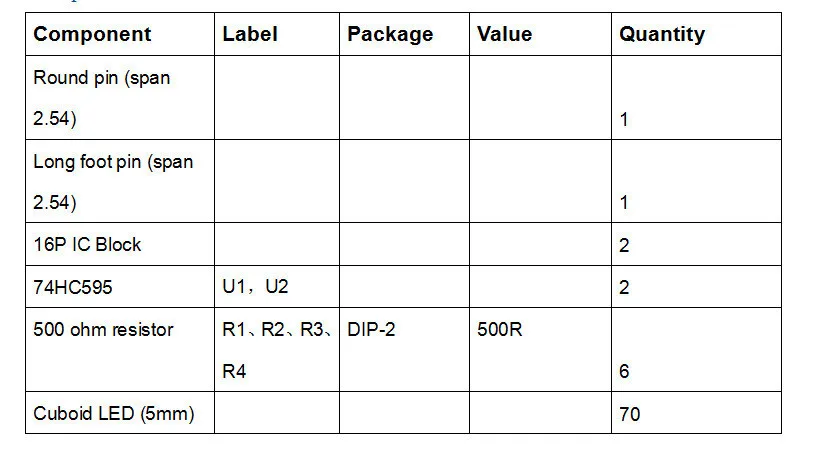

6.구성 요소 목록


5312-des-4

조립 과정에 대해 질문이 있으시면 저희에게 연락하십시오!
