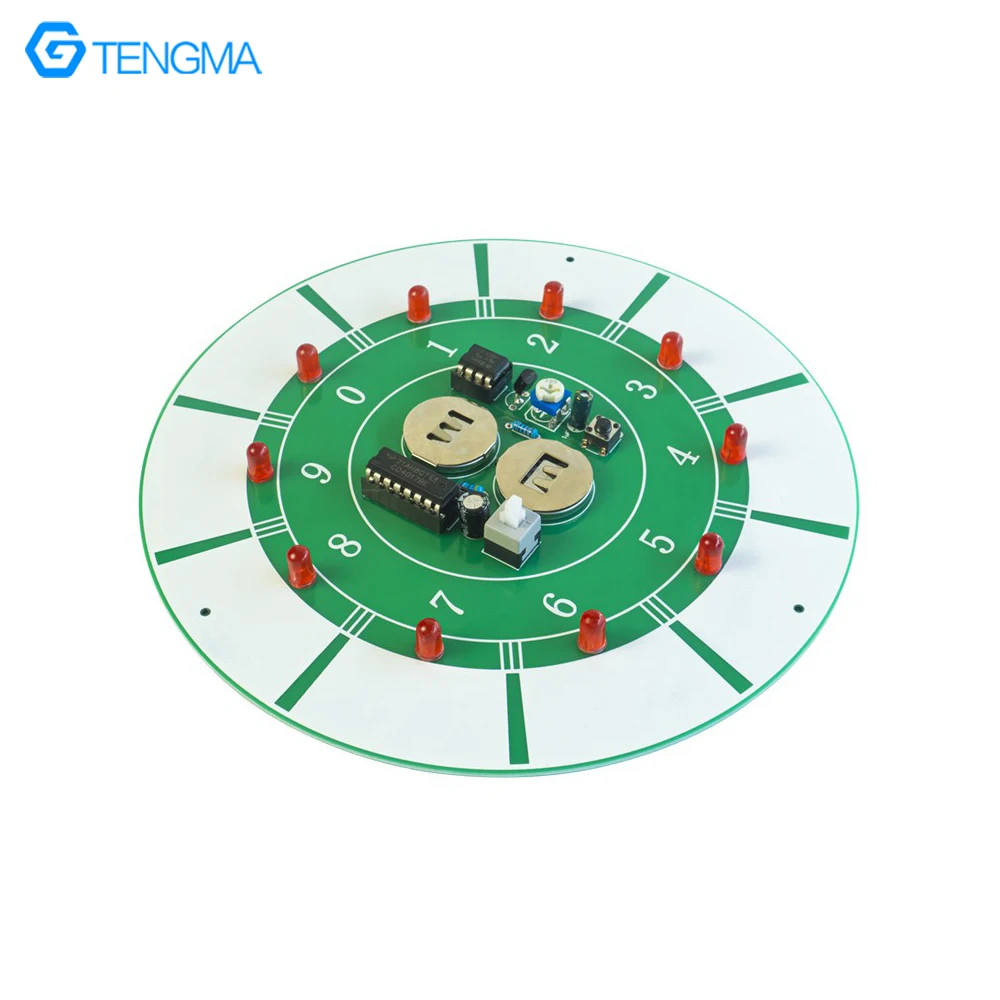

상품명: 전자 복권 게임 LED 라이트 키트


제품 모델: TJ-56-624


작동 전압: DC6V (2 개의 2032 버튼 배터리)

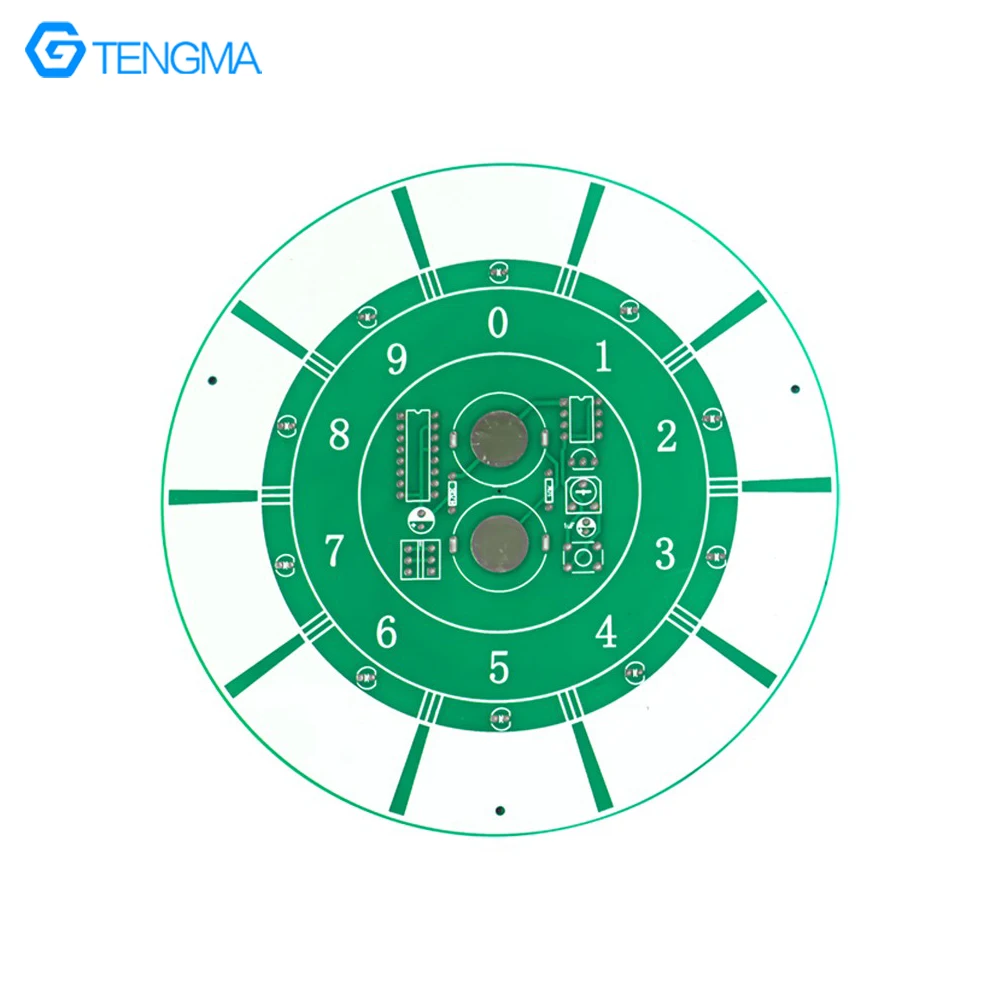

PCB 크기: 직경 150mm


설명:

행운의 턴테이블은 회전 디스크가 정지 될 때 어디에서 멈출 지 예측하는 도구입니다. 전자 럭키 턴테이블은 전자적으로 동일한 기능을 달성하는 것입니다.

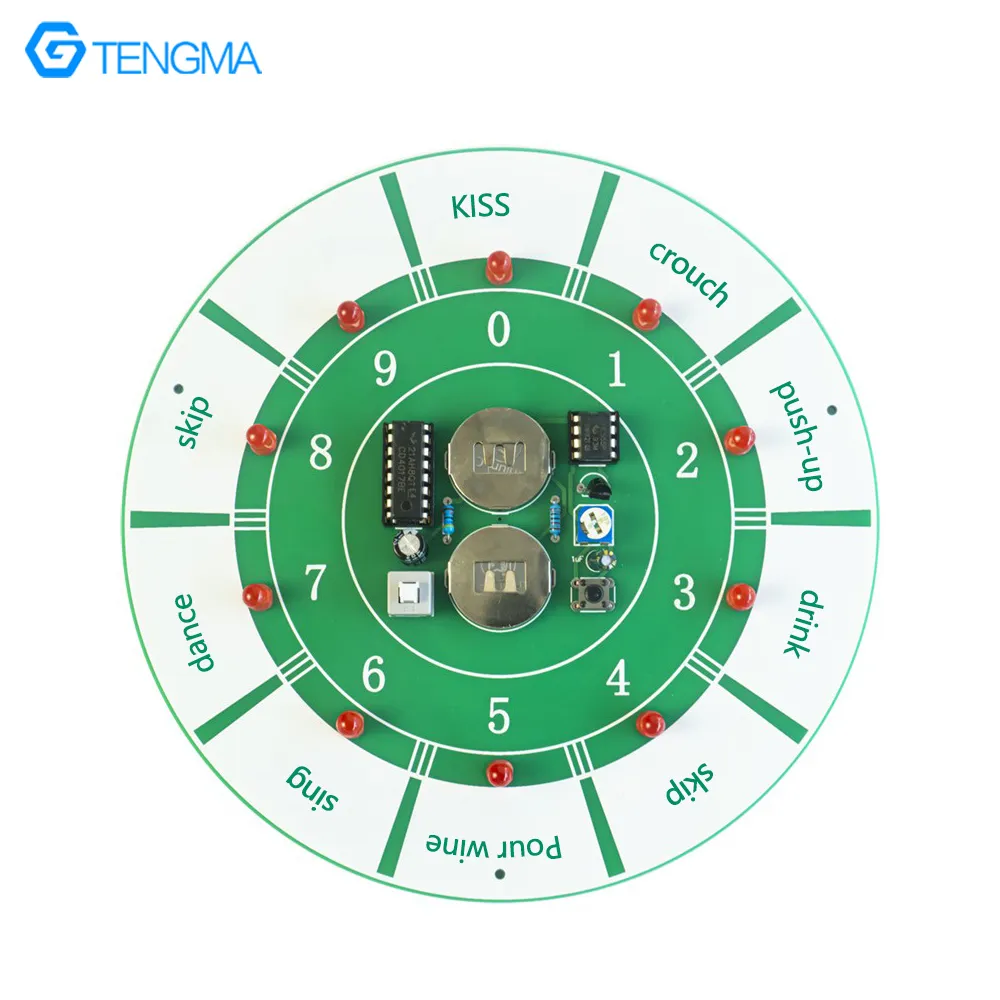

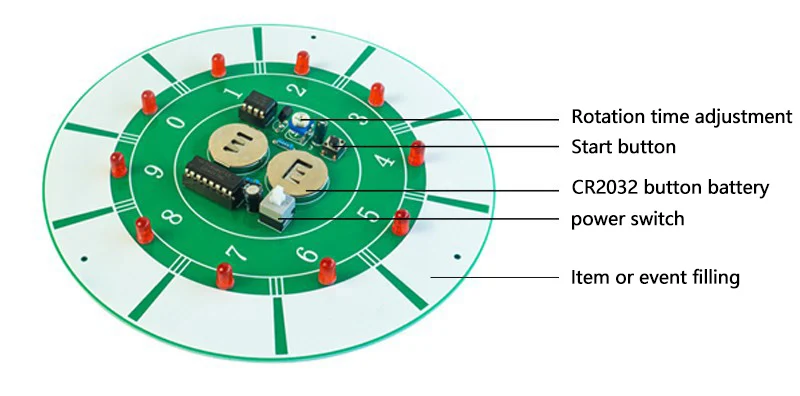

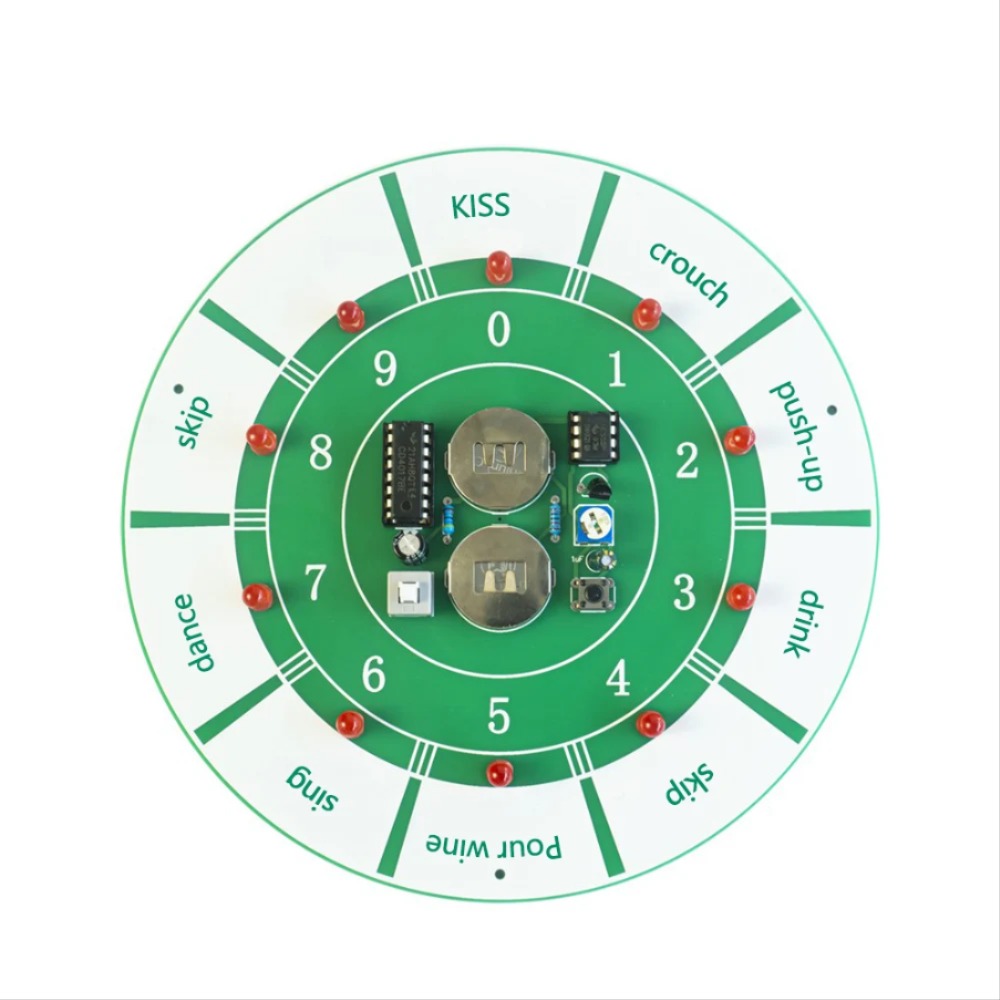

이 키트는 원에 10 개의 led를 둘러싸고 0-9 로 표시됩니다. 키를 누르면 각 led가 시계 방향으로 켜집니다. 처음에는 유속이 매우 빠릅니다. 키를 놓으면 유속 속도가 느려지고 결과적으로 특정 led에서 멈추고 움직이지 않는다는 것입니다. 10 개 항목을 0-9 개의 숫자로 정의할 수 있습니다. Led가 정지하면 해당 숫자는 도면에서 수행할 항목 또는 항목을 나타냅니다. 10 가지 흰색 옵션에 다양한 항목이나 이벤트를 작성하여 다양한 엔터테인먼트에 적합하도록 할 수도 있습니다. 회전 시간은 0-30 초의 조정 범위와 함께 보드의 전위차계로 조정할 수도 있습니다.

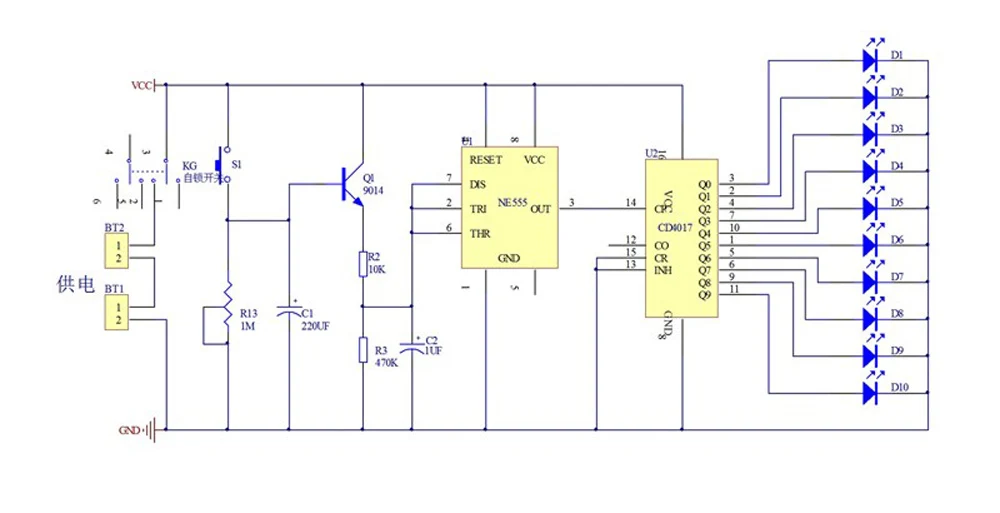

회로 원리:

회로는 주로 펄스 발생기와 소수점 카운터 회로로 구성됩니다. 펄스 발생기는 멀티 바이브레이터를 형성하기 위해 NE555 및 주변 부품으로 구성됩니다. 키 S1 을 누르면 Q1 이 켜지고 NE555 출력 펄스의 3 핀, 그런 다음 CD4017 의 10 개의 출력 단자는 회전하여 높은 수준을 출력하고 조명을 켜기 위해 10 개의 led를 구동합니다. 키를 놓은 후 Q1 은 커패시터 c1 의 존재로 인해 즉시 멈추지 않습니다. C1 양쪽 끝에서 전압 감소, Q1 의 전도 상태가 점차 약화되고, 핀 3 의 출력 펄스 주파수가 느려집니다. 그리고 LED 움직임 주파수도 느려집니다. C2 방전이 끝나면 Q1 이 차단되고 NE555 의 핀 3 이 더 이상 펄스를 출력하지 않고 led가 이동을 중지합니다. 따라서 "복권" 과정이 완료되었습니다.

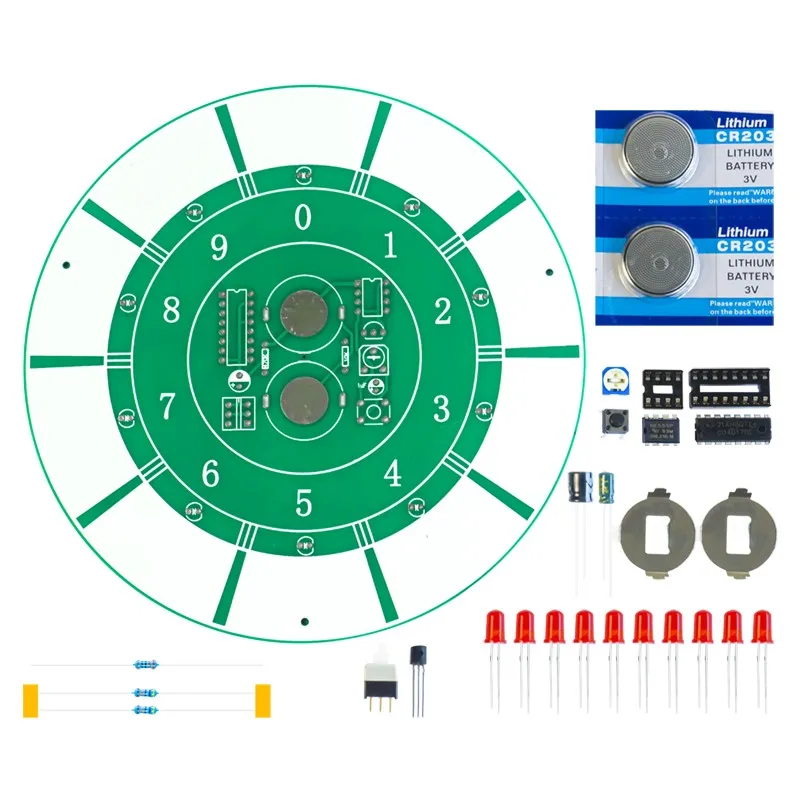

패키지 포함:
