제품 특징

1. ESP32C3 SuperMini는 Espresif ESP32C3 WiFi/블루투스 듀얼 모드 칩을 기반으로 한 IoT 미니 개발 보드입니다. ESP32-C3 32 비트 단일 정밀 연산을 수행할 수 있고 강력한 컴퓨팅 성능을 가진 FPU (부동 소수점 단위) 를 포함하는 32 비트 RISC-V CPU입니다.

3. RF 성능이 우수하며 IEEE 802.11 b/g/n WiFi 및 Bluetooth 5 (LE) 프로토콜을 지원합니다.

5. 또한 단일 표면 마운트 디자인과 결합 된 작고 절묘한 외관을 가지고 있습니다.

6. PWM 핀으로 사용할 수있는 11 개의 디지털 I/O와 ADC 핀으로 사용할 수있는 4 개의 아날로그 I/O가있는 풍부한 인터페이스가 장착되어 있습니다.

7. UART, I2C 및 SPI의 네 가지 직렬 인터페이스를 지원합니다.

보드에는 작은 리셋 버튼과 부트 로더 모드 버튼도 있습니다.

9. ESP32-C3 SuperMini는 저전력 IoT 애플리케이션 및 무선 웨어러블 애플리케이션에 적합한 고성능, 저전력, 비용 효율적인 IoT 미니 개발 보드로 자리 매김했습니다.

매개 변수 설명:

CPU: ESP32-C3, 32 비트 RISC-V 싱글 코어 프로세서

작동 주파수: 160 MHz

주요 주파수: 160M

스람: 400KB

ROM: 374KB

ADC: 2*12 비트 SARADC, 6 채널

WiFi: 802.11b/g/n 프로토콜, 2.4GhHz, 스테이션 모드, SoftAP 모드, SoftAP + 스테이션 모드, 하이브리드 모드 지원

블루투스: BT 5.0

전력 소비: 깊은 수면 전력 소비는 약 43 μ A입니다.

풍부한 칩 리소스: 400KB SRAM, 384KB ROM

풍부한 인터페이스: 1xI2C, 1xSPI, 2xUART, 11xGPIO (PWM), 4xADC

단면 구성 요소, 표면 마운트 디자인

웨어러블 기기 및 소형 프로젝트에 적합한 클래식 외관

신뢰할 수 있는 보안 기능: AES-128/256, 해싱, RSA, HMAC, 디지털 서명 및 보안 부팅을 지원하는 암호화 하드웨어 가속기

온보드 LED 블루 라이트, GPIO8 핀

크기: 22.52x18mm

주의:

외부 전원 공급 장치가 필요한 경우 외부 전원 공급 장치 + 레벨을 5V 위치에 연결하고 GND를 음극에 연결하기 만하면됩니다. (3.3-6V 전원 공급 장치 지원). 외부 전원에 연결할 때 USB를 연결할 수 없으며 USB와 외부 전원 공급 장치 중에서 하나만 선택할 수 있습니다.

2. 용접 중에 양극과 음극이 단락되지 않도록주의하십시오. 배터리 및 장비가 타 버릴 수 있습니다.

사용 지침

다운로드 모드 입력: ESP32C3 의 부팅 버튼을 길게 누른 다음 RESET 버튼을 누르고 RESET 버튼을 놓은 다음 부팅 버튼을 놓습니다. 이 시점에서 ESP32C3 은 다운로드 모드로 들어갑니다. (연결할 때마다 다운로드 모드를 다시 입력해야합니다. 때로는 한 번 누르면 불안정한 포트가 분리되며 포트를 통해 사운드를 식별하여 확인할 수 있습니다.)

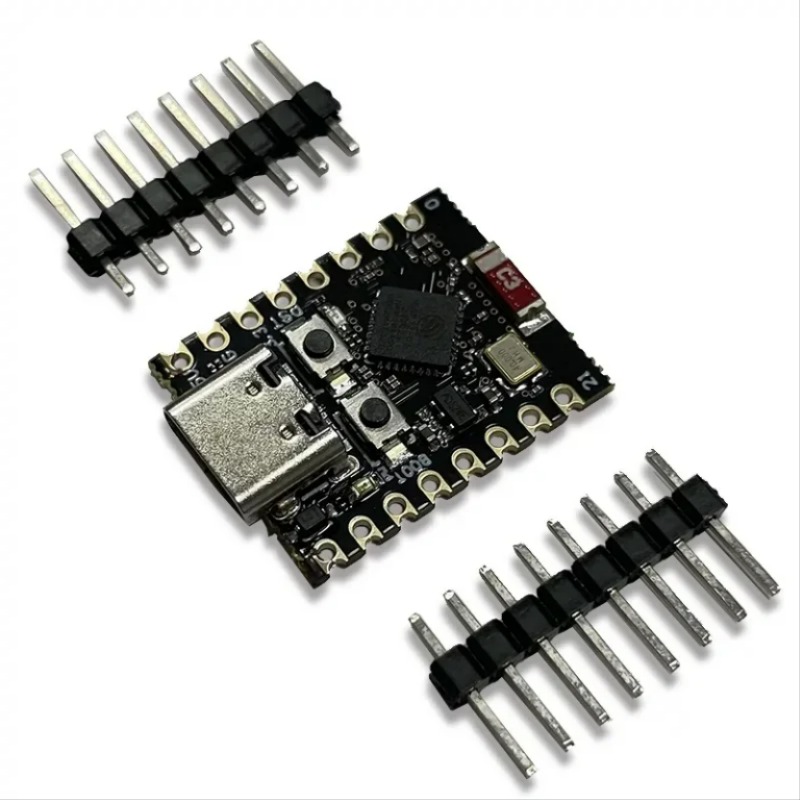

제품 목록:

1X 개발 보드

2X 바늘 배열
