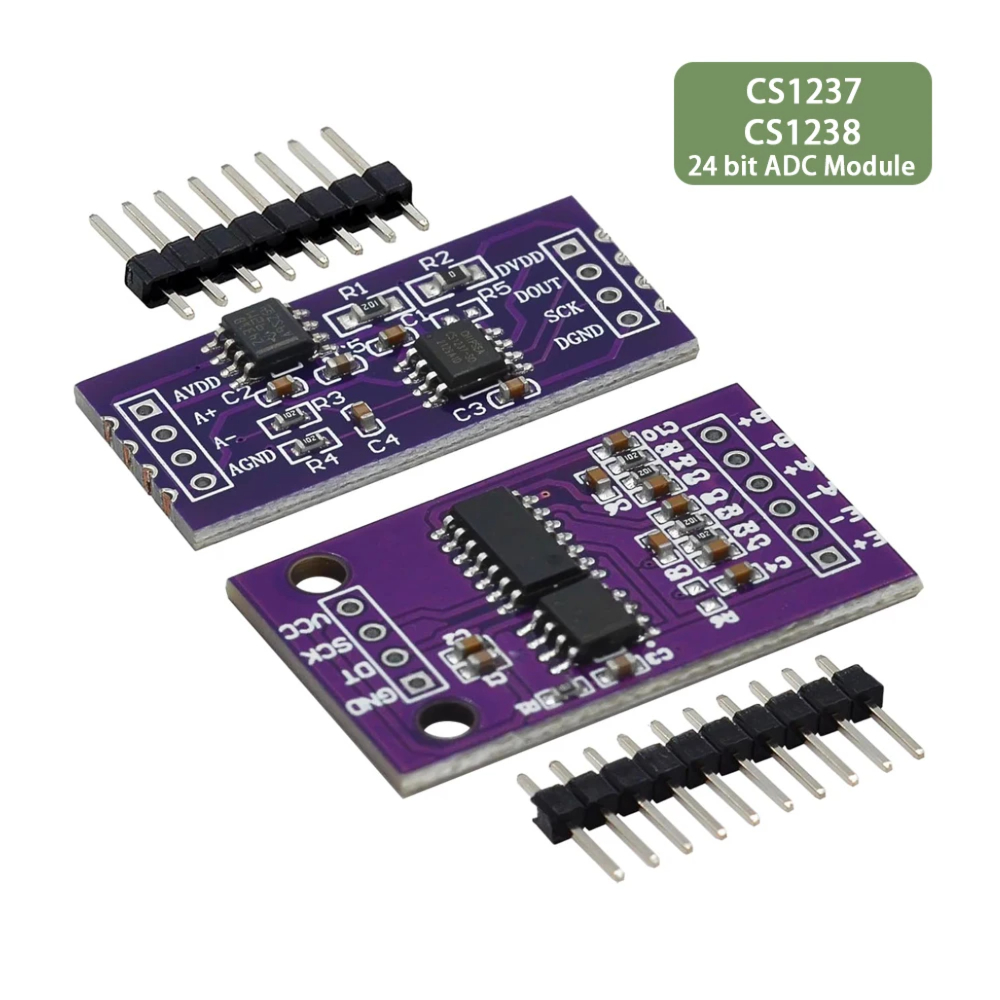

CS1237 24비트 ADC 모듈 온보드 TL431 외부 참조 칩 단일 채널 계량 감지 24비트 CS1238 듀얼 채널

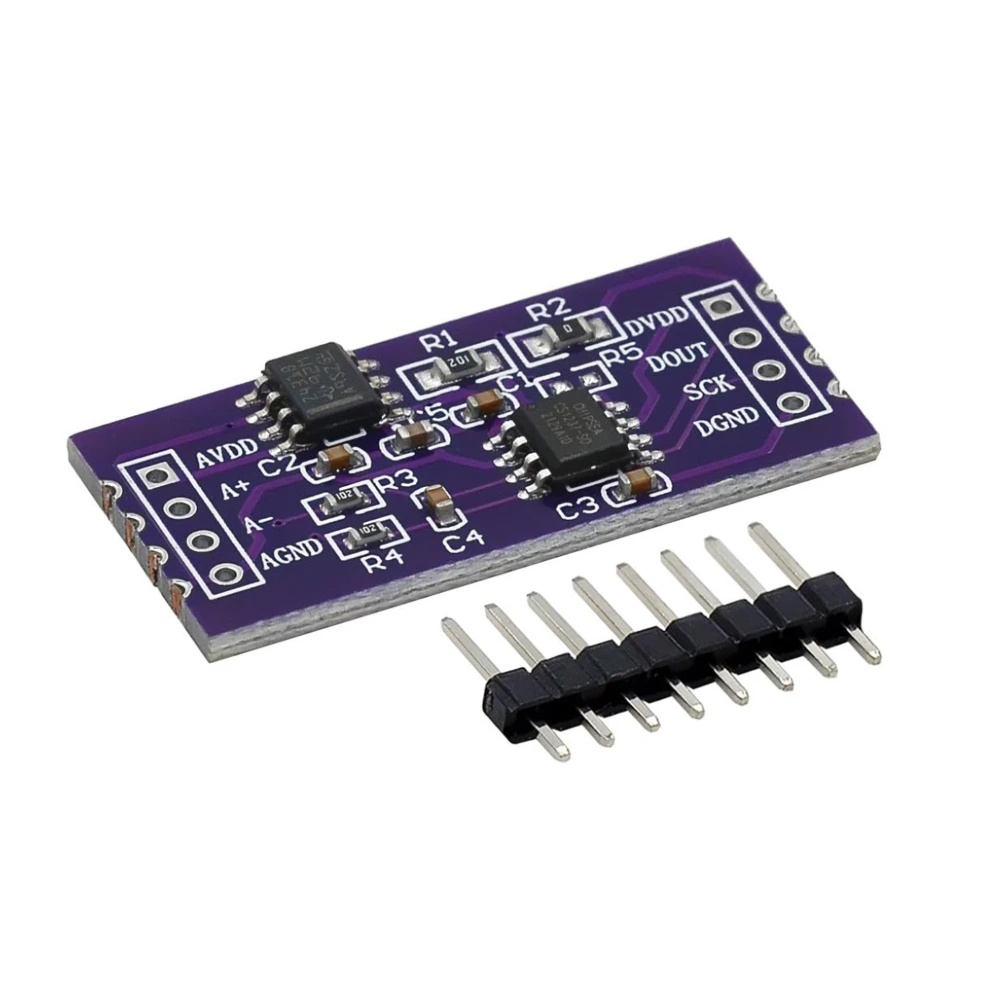

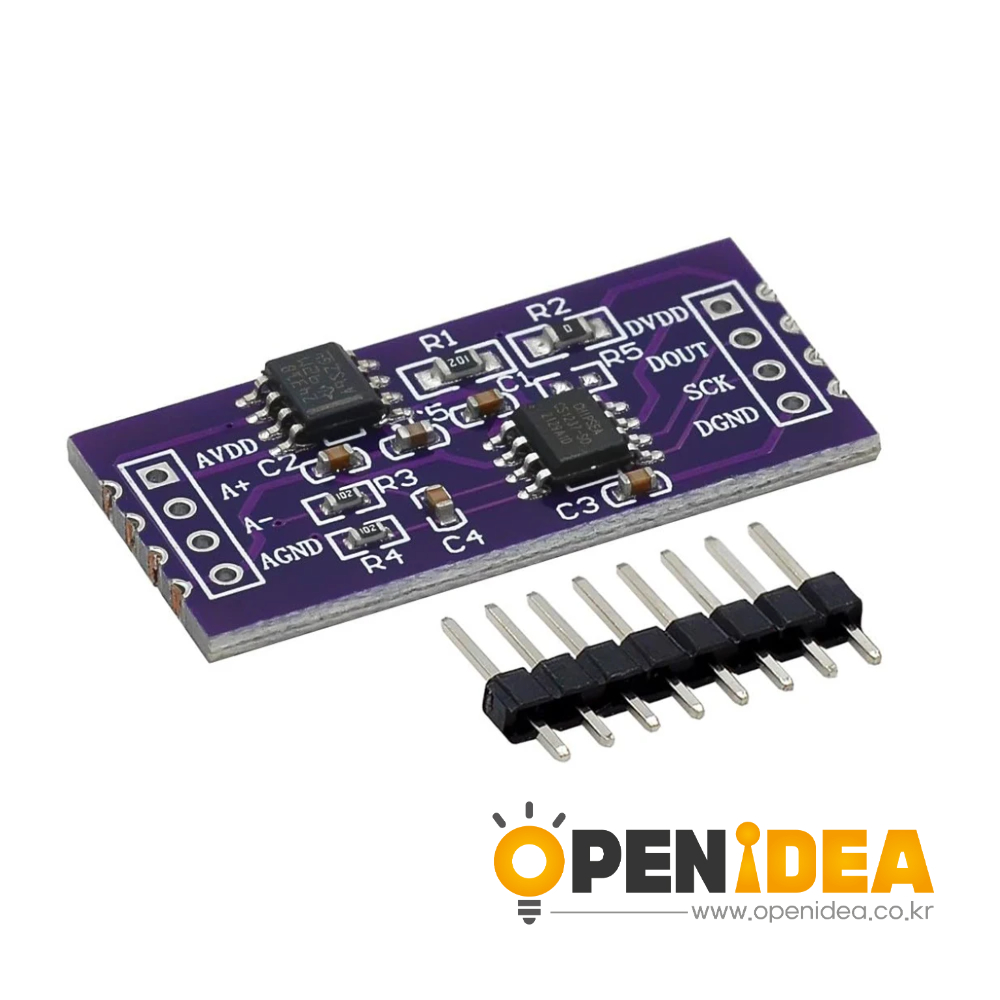

1.CS1237

제품 세부 정보:

외부 전압 조정기를 사용하면 TL431 칩 외부 전압(2.5V)을 외부 압력 센서의 여기원으로 사용하여 전압을 더욱 안정적으로 만듭니다.

칩 기능 설명:

CS1237은 고정밀, 저전력 소비 ADC 칩, 차동 입력 채널 1개, 내장 온도 센서 및 고정밀 발진기입니다.

CS1237의 PGA는 1, 2, 64 또는 128일 수 있습니다.기본값은 128입니다.

일반 모드의 CS1237 ADC 데이터 출력 속도는 기본적으로 10Hz, 40Hz, 640Hz 또는 1.28kHz일 수 있습니다.

10Hz입니다.

MCU는 2선 SPI 인터페이스 SCLK 및 DRDY/DOUT을 통해 CS1237과 통신하여 이를 진행할 수 있습니다.

채널 선택, PGA 선택, 출력 속도 선택 등의 행 구성.

칩의 주요 기능 및 특징:

1. 내장 수정 발진기
2. 통합 온도 센서
3. 전원 차단 기능 포함
4. 2선 SPI 인터페이스, 최대 속도는 1.1MHz

ADC 기능 특성:

1. 24비트 무손실 코드
2. PGA 배율: 1, 2, 64, 128
3. 1 코드 손실 없는 24비트 차동 입력, ENOB는 PGA=128일 때 20비트(5V) 19.5비트(3.3V)입니다.
4. P-P 잡음: PGA=128, 10Hz: 180nV;
5. INL은 0.0015% 미만입니다.
6. 출력 속도는 10Hz, 40Hz, 640Hz 또는 1.28kHz일 수 있습니다.
7. 대역 내 단락 기능
8. 1.2 칩 애플리케이션 시나리오
9. 산업 공정 제어
10. 전자 저울
11. 액체/가스 화학 분석
12. 혈액계
13. 지능형 변환기
14. 휴대용 장비

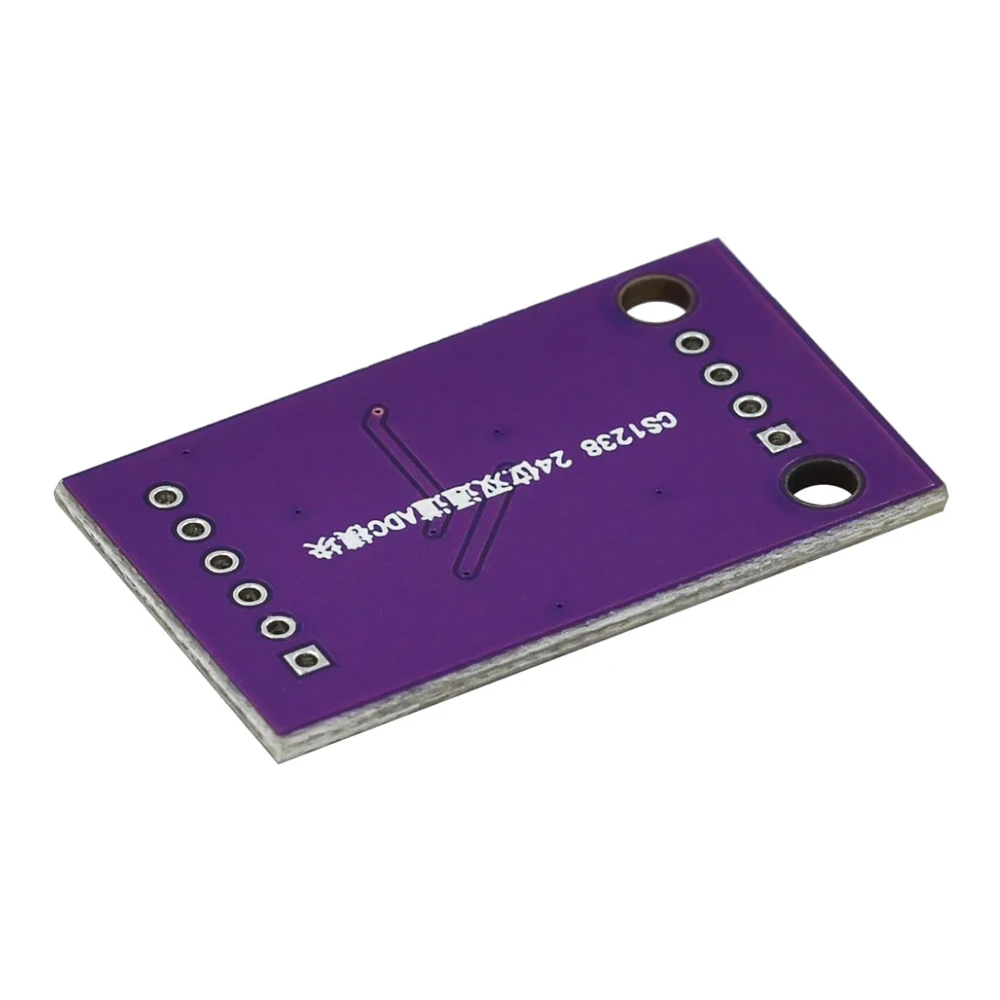

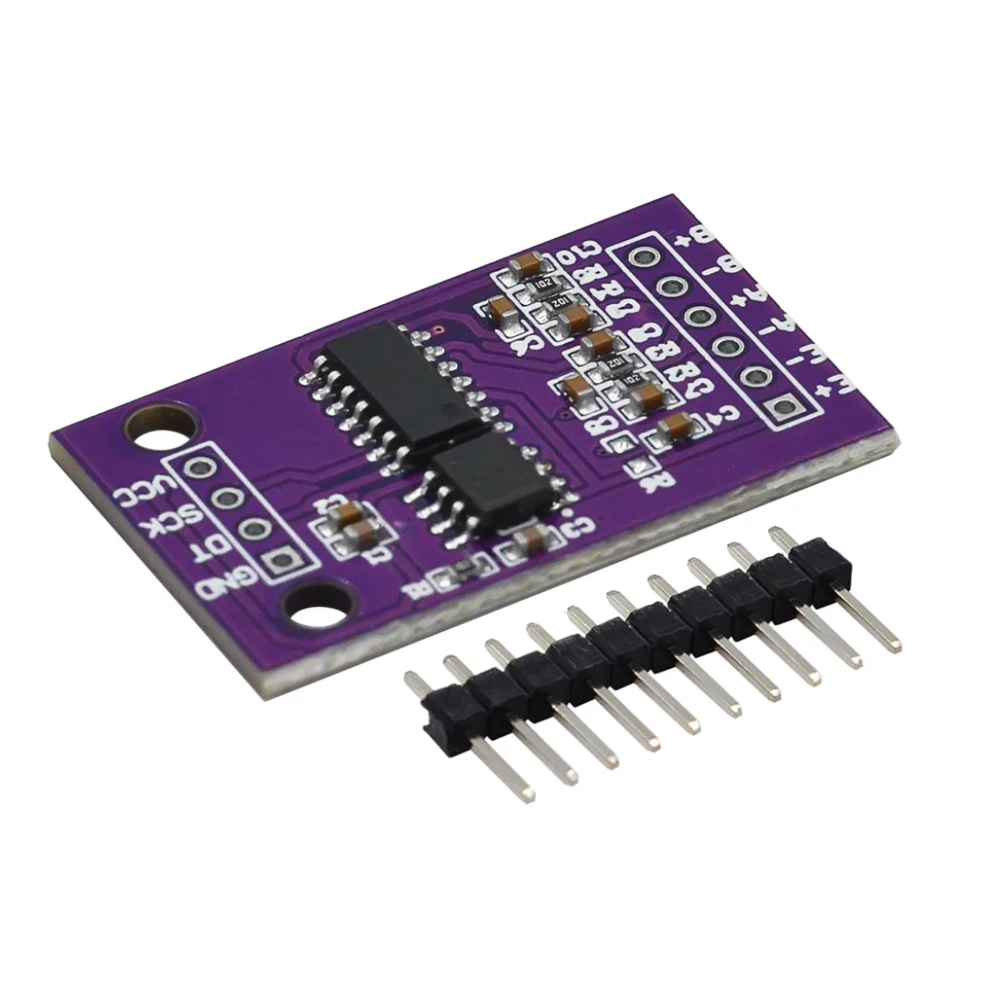

2.CS1238

외부 전압 조정기를 사용하면 TL431 칩 외부 전압(2.5V)을 외부 압력 센서의 여기원으로 사용하여 전압을 더욱 안정적으로 만듭니다.

칩 기능 설명:

1. CS1238은 고정밀, 저전력 소비 ADC 칩, 2개의 차동 입력 채널, 내장 온도 센서 및 고정밀 발진기입니다.
2. CS1238의 PGA는 1, 2, 64 또는 128일 수 있습니다.기본값은 128입니다.
3. CS1238의 ADC 데이터 출력 속도는 선택 사항입니다: 10Hz, 40Hz, 640Hz, 1.28kHz.기본값은 10Hz입니다.
4. MCU는 2선 SPI 인터페이스 SCLK 및 DRDY/DOUT을 통해 CS1238과 통신하여 이를 진행할 수 있습니다.
5. 채널 선택, PGA 선택, 출력 속도 선택 등의 행 구성.

칩의 주요 기능 및 특징:

1. 내장 수정 발진기
2. 통합 온도 센서
3. 전원 차단 기능으로
4. 2라인 SPI 인터페이스, 1.1MHz의 빠른 속도

DC 기능적 특성:

1. 24 코드 없음
2. PGA 배율 옵션: 1, 2, 64, 128
3. PGA = 128 ENOB 20.7(5v에서 작동) \ 20.2일 때 코드 손실 없이 2채널 통합 24 차동 입력
4. 비트(3.3V에서 작동)
5. P - P 잡음: PGA = 128, 10hz: 150nv;
6. INL은 0.0015% 미만입니다.
7. 옵션: 출력 속도 10hz, 40hz 및 640hz, 1.28kHz
8. 짧은 기간 내에 기능
9. 1.2 칩 애플리케이션 시나리오
10. 산업 공정 제어
11. 전자 저울
12. 액체/기체 화학 분석
13. 혈액 측정기
14. 스마트 변환기
15. 휴대용 장치
