1. 설명:

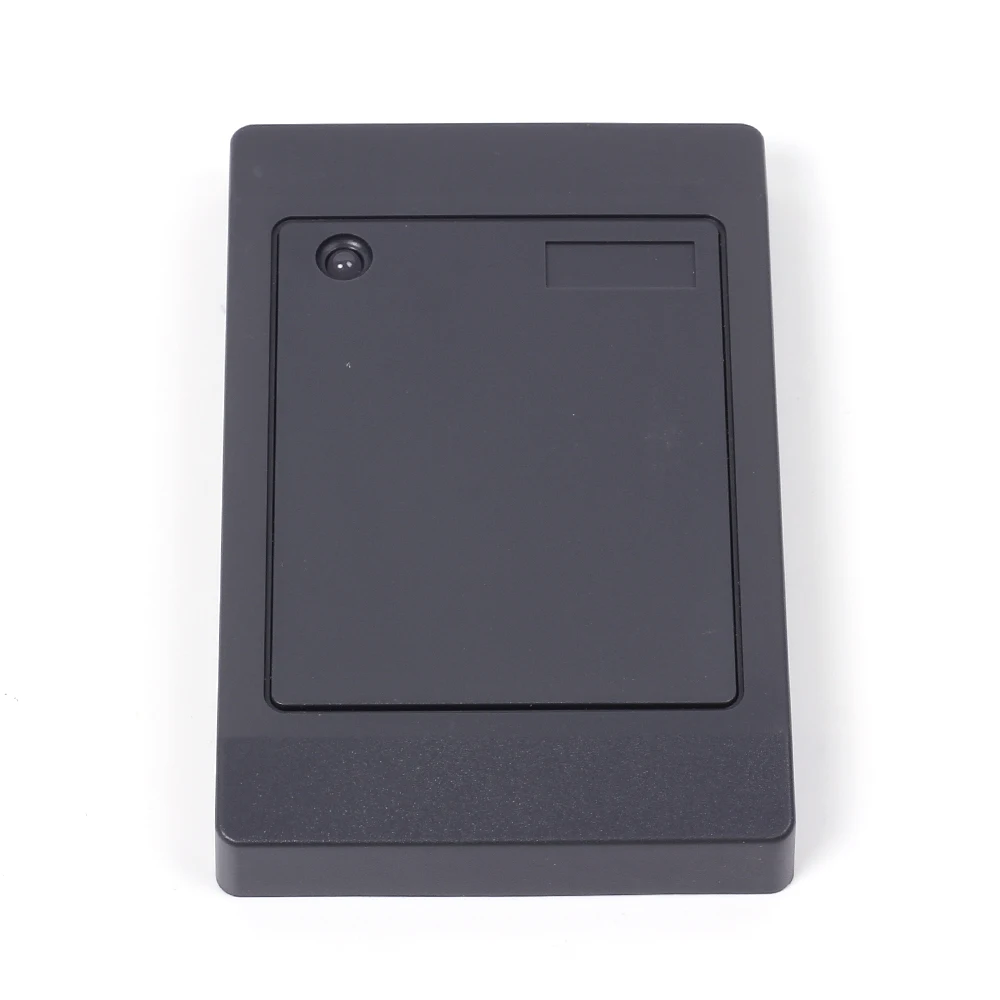

7304D 입구 가드 카드 리더, 그것은 간단한 외관을 가지고 있습니다. 내장 된 13.56MHz 및 125KHz 이중 주파수 카드 읽기 기능, ISO14443A 카드 및 EM4100 카드 읽기 작업 지원


2. 기능:


1>. 전원: DC 12V

2>. 작동 전류: 최대 <100mA

3>. 작동 주파수: 13.56MHz +/-5KHz; 125KHz

4>. 공통 ISO14443A 프로토콜 지원

5>. EM4100 및 호환 카드 지원

6>. 카드 판독 거리: IC>5cm; ID>5cm

7>. 1 채널 Wiegand 데이터 출력 포트, WG26, WG34 다중 형식 지원

8>. 카드 센서 속도가 100ms 보다 낮음

9>. 1 채널 LED 제어 입력

10>. 1 채널 BUZ 제어 입력

11>. 크기 74*115*16mm

12>. 작동 온도: -20 ~ 60 ℃

13>. 작동 습도: 10%-95%

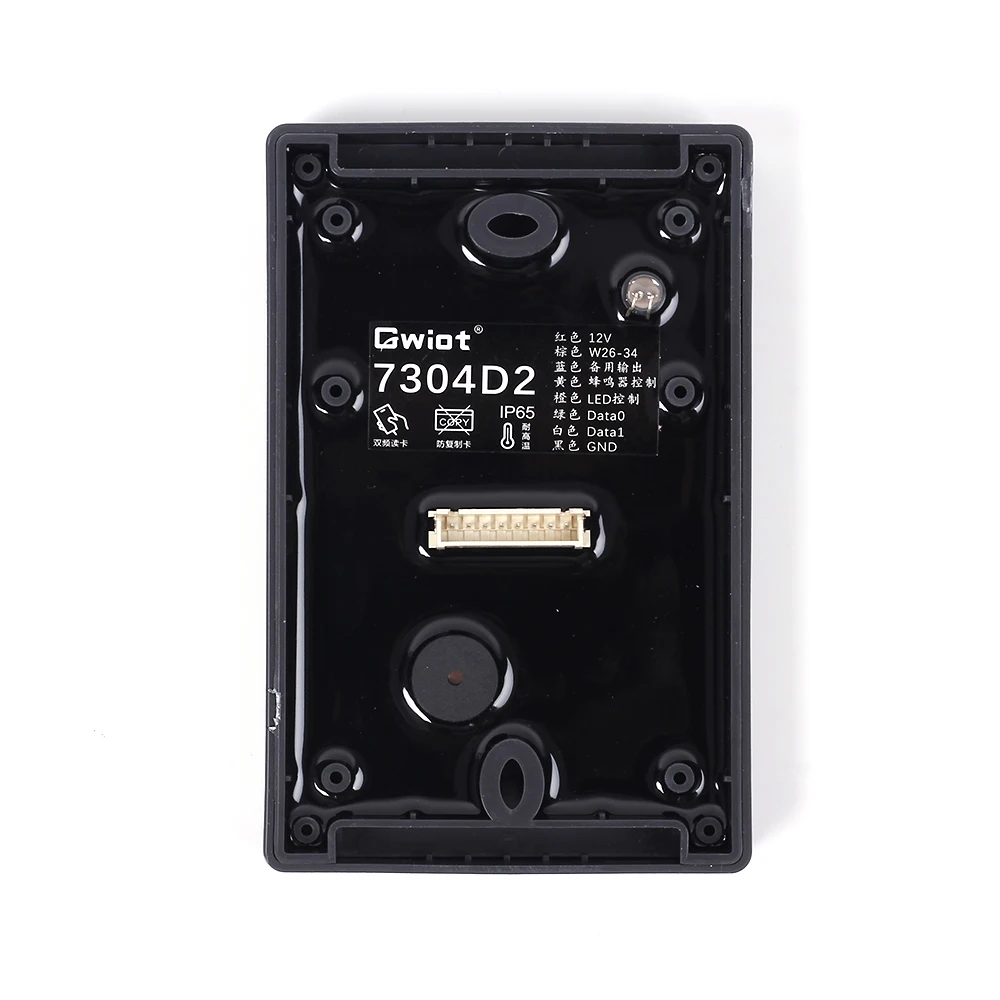

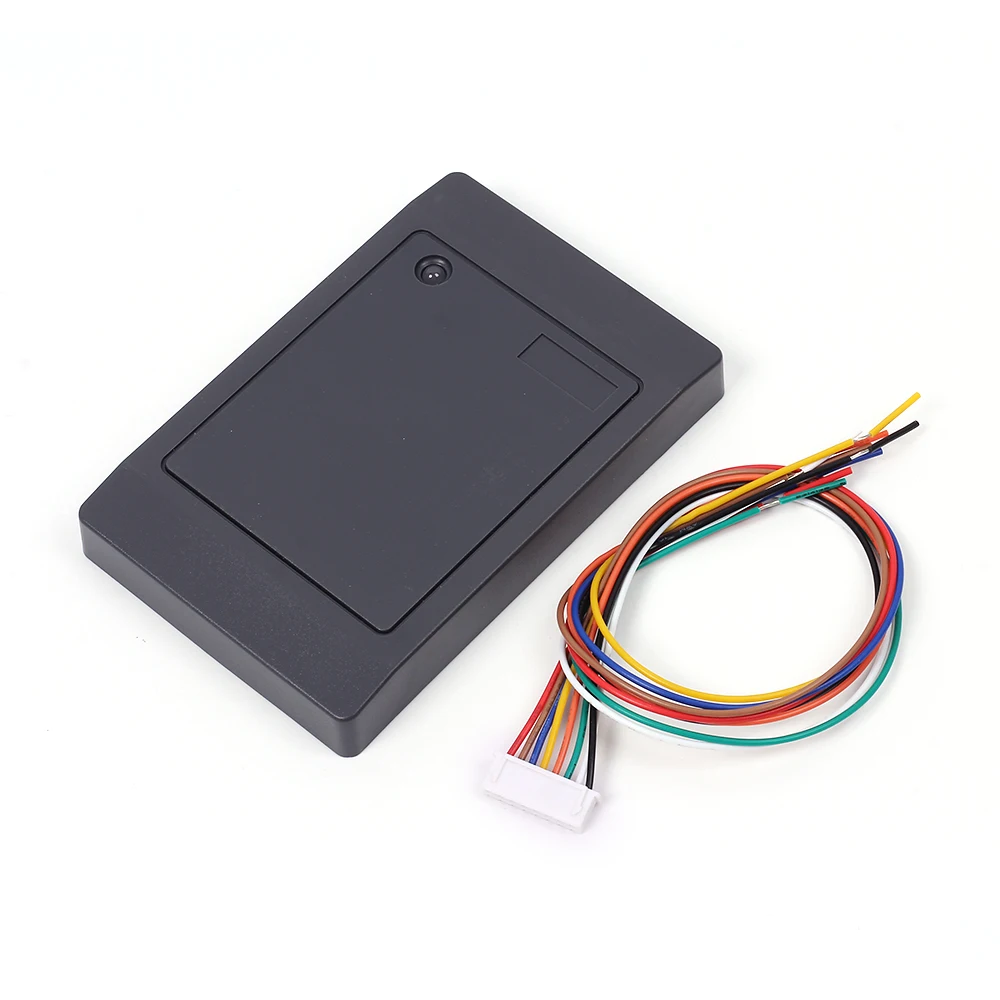

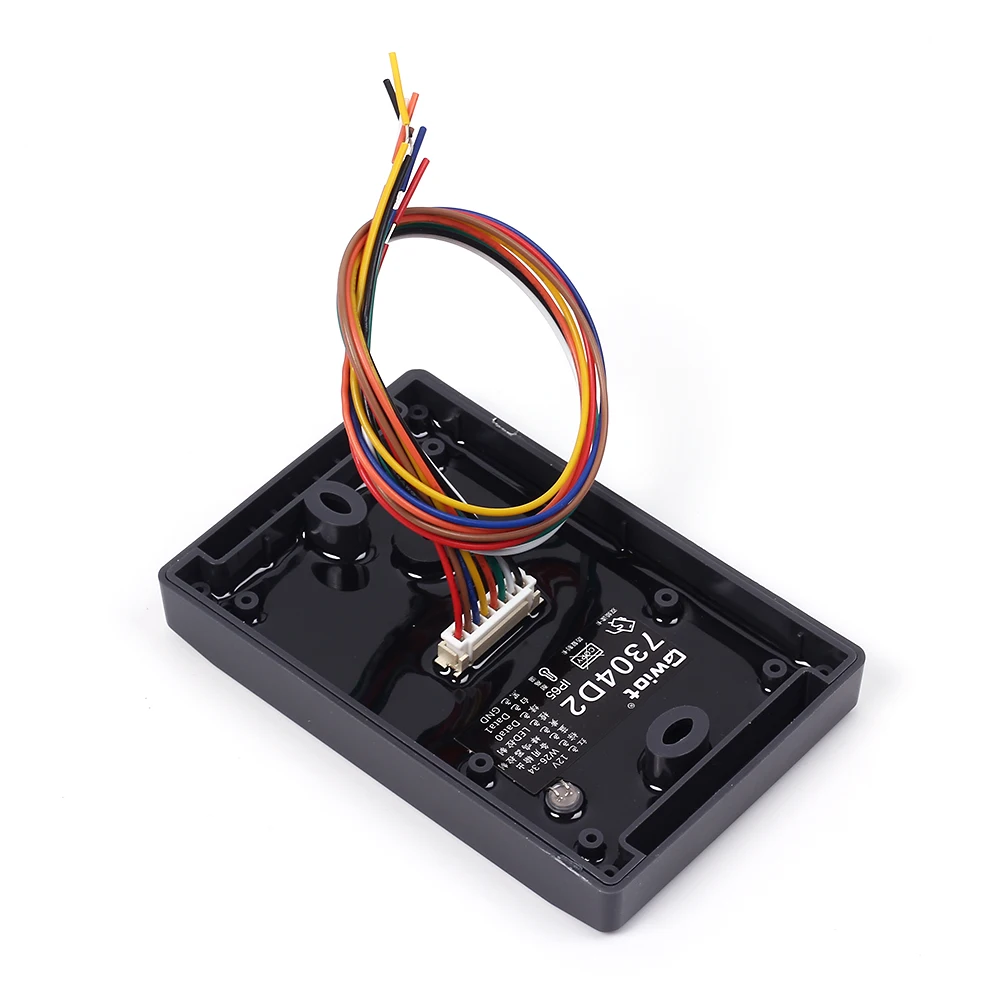

3. 연결 소개:


아뇨.색상이름소개
1레드VCC전원 입력 포트
2브라운대상Wiegand 형식 선택
3블루
미정의
4노란색구매부저 제어
5오렌지LEDLED 제어
6녹색D1위건드 출력
7화이트D0위건드 출력
8블랙GND파워 그라운드


4. 공통 카드 목록 지원:


ISO14443 유형 A1.NXP_Mifare 1K
2.NXP_Mifare 4K
3.NXP_Mifare 미니
4. 초경량 (C)
5. 미파레 플러스 X(S)
6.Desfire D21 D41 D81
7.NTAG203(F)
125KHZ1.EM4100
2.EM4200
3.JT120


5. 데이터 출력 형식:


카드를 감지하면 일련 번호가 데이터 0, 데이터 1 두 개의 데이터 와이어를 통해 출력됩니다.

데이터 0 및 데이터 1 은 데이터 출력이 없을 때 높은 수준입니다.

논리 정의:

데이터 비트 0: 데이터 200 와이어에서 0 낮은 레벨을 생성합니다.

데이터 비트 1: 데이터 1 와이어에서 200us 낮은 레벨을 생성합니다.

모든 데이터 길이는 2200us

모든 Mifare 카드에는 4 바이트가있는 일련 번호가 있으며 사용자는 마지막 3 바이트를 출력해야합니다.

첫 번째 12 비트 짝수 체크 비트를 앞면에 추가하고 마지막 12 비트 홀수 체크 비트를 뒷면에 추가하십시오. 총 26 비트 데이터

예:

카드 번호는 6B 3D 12 D6 입니다

출력 데이터는 3D 12 D6


6.Wiegand26 인코딩:


00011110100010010110101101
심지어 확인3D12D6홀수 확인


7. 알림:


Wiegand 인터페이스는 단거리 전송 인터페이스에 속하며 연결 거리는 100m 이상이어야합니다. 복잡한 사정으로, 차폐선을 사용해 주세요

카드 리더기는 RF 시리즈 제품에 속합니다. 간섭원에 가까이 두지 마십시오

안전한 조건에서 사용해 주세요


8. 응용 프로그램:


1>. 출석 지문 읽기 모듈

2>. 입구 가드 인터콤 읽기 모듈

3>. 복제자

4>. 출석 지문 카드 리더 모듈

5>. 입구 가드 인터콤 카드 리더 모듈 4.지원 공통 카드 목록:
