1. 설명:

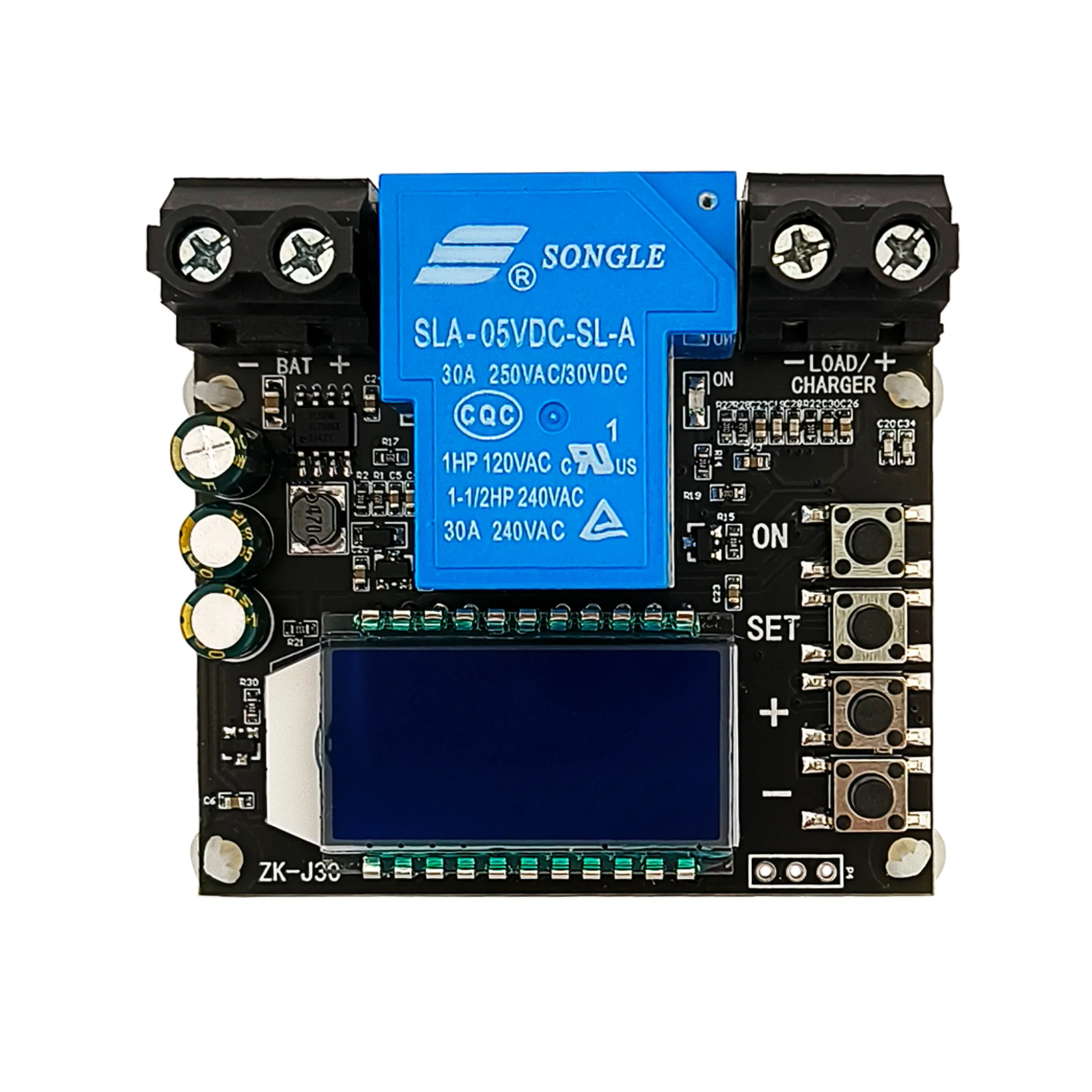

ZK-J30 30A 릴레이 스위치 제어 출력을 가진 쿨롬 미터라고도 하는 고정밀 전류 수집 유형 배터리 미터입니다. 배터리의 실시간 용량과 충전/방전 시간을 실시간으로 표시 할 수 있으며 배터리 방전/방전 관리에 편리하여 배터리를 보호하는 역할을합니다.

방전 모드에서는 방전 보호기이고 충전 모드에서는 충전 보호기입니다. DC 6V-60V 배터리로부터 전압을 연결할 수 있으며 출력 전압은 입력 전압과 동일합니다. 배터리의 과방전/과충전 및 손상을 방지하기 위해 배터리 방전/충전 전압을 설정할 수 있습니다. 배터리 충전 전압이 허용 방전 값까지 상승 할 때 출력 전압은 부하에 계속 전압을 제공 할 수 있습니다. 따라서 배터리의 수명을 효과적으로 보호하고 배터리를보다 안전하고 안정적으로 사용할 수 있습니다.

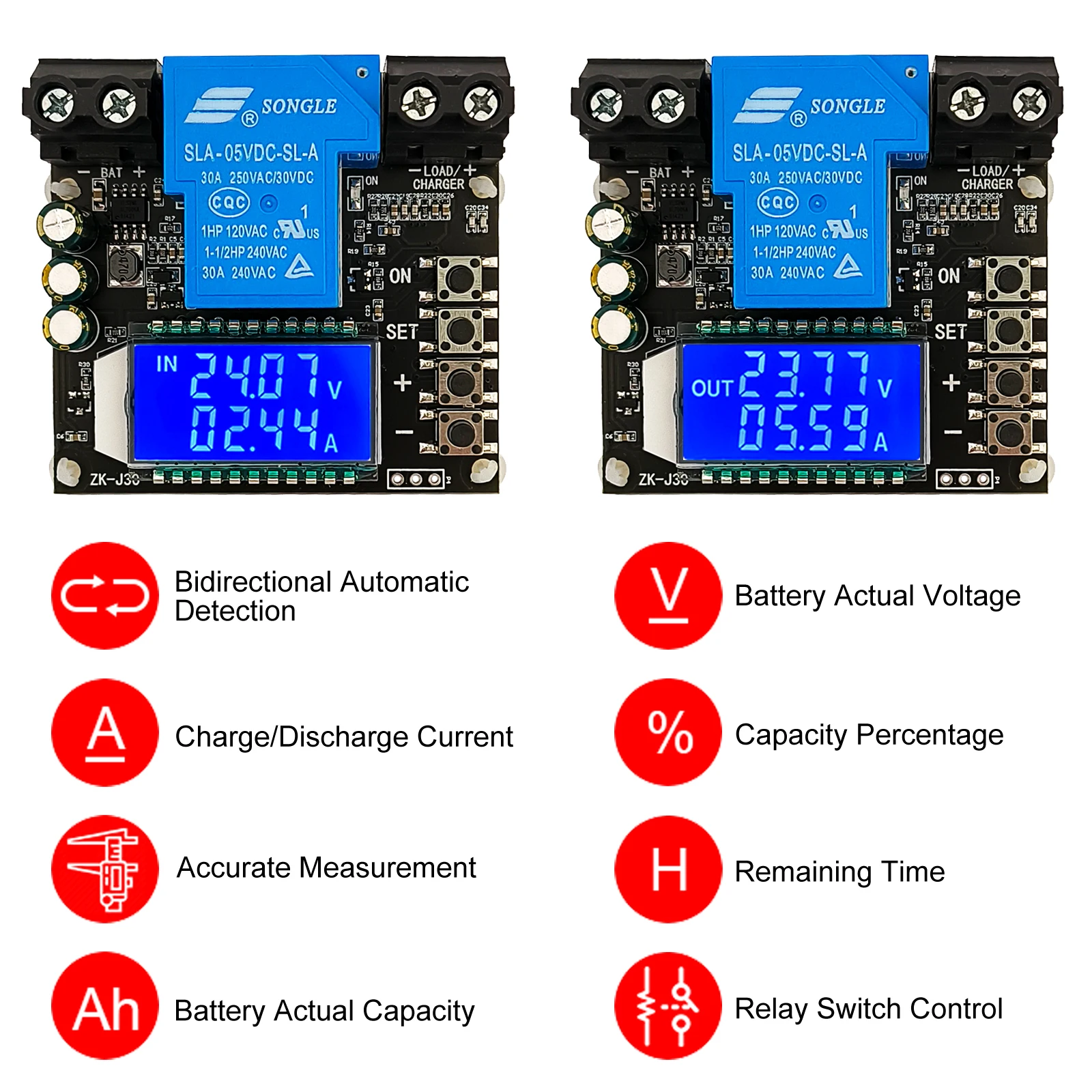

2. 기능:

1>. 자동 스위치 충전/방전 모드

2>. 고정밀 홀 타입 쿨롱 미터

3>. 실시간 배터리 전압 모니터

4>. 배터리를 보호하기 위해 부하를 자동으로 차단

5>. 충전이 완료되면 자동으로로드를 시작합니다.

6>. 프로그래밍 가능한 배터리 정지 값 및 시작 값

7>. 양방향 자동 감지

8>. 조정 가능한 백라이트 밝기

9>.30A 고전류 릴레이 제어

10>. 매개 변수 전원 끄기 저장

11>.HD LCD 디스플레이 화면

12>. 디스플레이 배터리 용량 Ah, 백분율 %, 에너지 Wh

13>. 디스플레이 배터리 충전/방전 전류 A, 전원 W, 카운트 다운 시간 H:M 00:00

3. 매개 변수:

1>. 측정 전압: DC 6.0-60V

2>. 출력 전압: 입력과 동일

3>. 현재로드: 30A (최대)

4>. 제어 정밀도: 0.2V/0.1A

5>. 작업 전력 소비:<2W

6>. 정적 전력 소비: 0.2W-0.4W

7>. 작업 모드: 충전 및 방전 모드

8>. 적절한 유형: 저장 배터리, 리튬 배터리

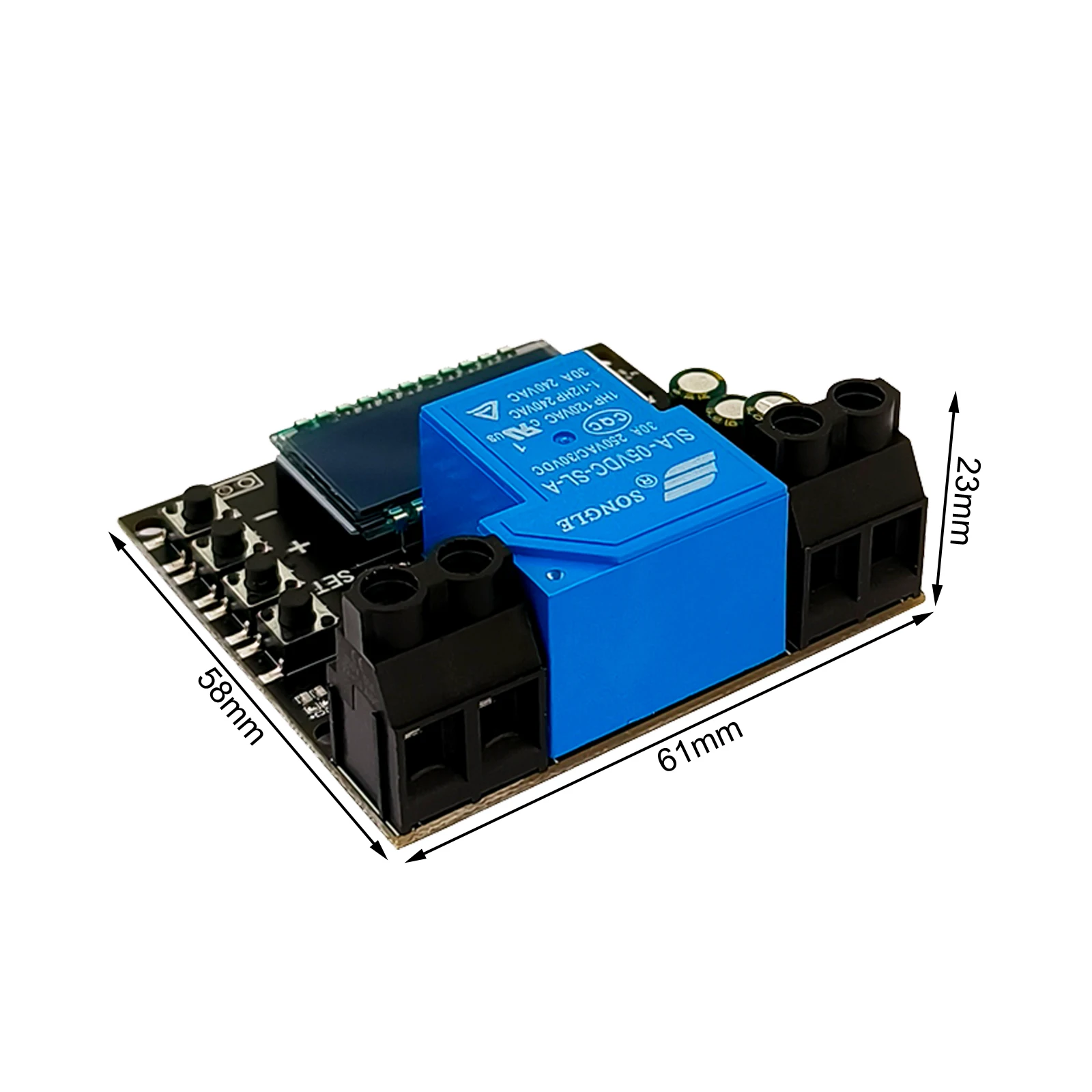

9>. 크기: 61*58*23mm

4. 매개 변수 설정:

1>. 작업 모드 설정: 자동로드/충전 터미널로 충전/방전 모드를 전환합니다.

2>. 배터리 유효 용량 설정 CAP:

2.1>. 방법-1: 처음으로 용량 값을 설정합니다.

배터리 용량을 알고있는 경우 방법-1 을 사용할 수 있습니다. 그런 다음 보정 백분율 값을 다음과 같이 표시합니다.

2.1.2>. 위의 단계에 따라 배터리 유효 용량 값 CAP를 설정합니다.

2.1.3>. 배터리 충전을 시작하십시오.

2.1.4>. 충전 후 용량 Ah 디스플레이 인터페이스로 전환하십시오.

2.1.5>. 유지 '+' 를 눌러 현재 용량 Ah는 100% 에 해당합니다.

2.2>. 방법-2: 처음으로 용량 값을 설정합니다.

배터리 용량을 알 수없는 경우 방법-2 를 사용할 수 있습니다. 그런 다음 보정 백분율 값을 다음과 같이 표시합니다.

2.2.2>. 위의 단계에 따라 배터리 유효 용량 CAP를 가능한 한 크게 설정하십시오. 예상 배터리 용량이 20Ah 인 경우 30Ah 로 설정하는 것이 좋습니다.

2.2.3> 부하를 연결하고 배터리가 방전이 완료되어 저전압 보호 상태에 들어가는지 확인하십시오.

2.2.4>. 유지 프레스 '- ' 현재 설정 용량 Ah는 00% 에 해당합니다

2.2.5>. 배터리 충전을 시작하십시오.

2.2.6>. 충전 후 용량 Ah 디스플레이 인터페이스로 전환하십시오.

2.2.7>. 유지 '+' 를 눌러 현재 용량 Ah는 100% 에 해당합니다.

2.2.8>. 위의 단계에 따라이 오른쪽 배터리 유효 용량 CAP를 다시 설정하십시오.

3>. 저전압 알람 값 설정 ALA: 배터리 용량 백분율이 ALA 값보다 작 으면 디스플레이 화면이 계속 깜박입니다.

4>. 상한 전압 값 UP 설정: 배터리 전압이 UP 값을 초과하면 충전을 중지하십시오. 이는 배터리가 충전되어 과충전 전압 보호 상태에 들어갔음을 의미합니다.

5>. 하한 전압 값 설정 dn: 배터리 전압이 dn 값보다 작 으면 방전을 중지하십시오. 이는 배터리가 방전되어 과방전 전압 보호 상태에 들어갔음을 의미합니다.

6>. 충전/방전 임계 값 설정 전류 값 dnA: 충전 또는 방전 전류가이 dnA 값보다 작고 1 분 이상 지속되면 충전 또는 방전을 중지합니다.

6>. 출력을 현재 값보다 높게 설정하십시오. oAP: 충전 또는 방전 전류가이 oAP 값보다 크고 1.5 초 이상 지속되면 충전 또는 방전을 중지하십시오.

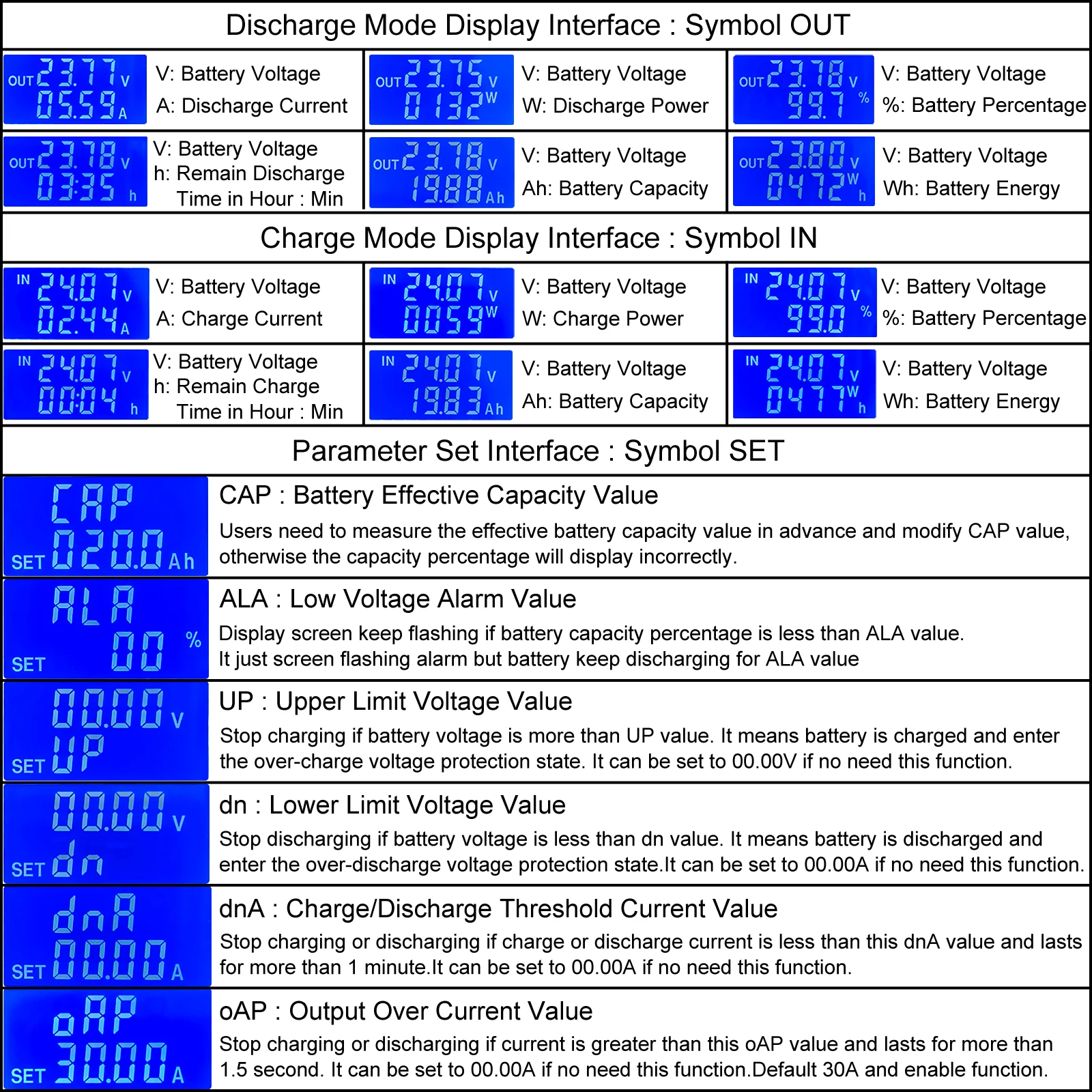

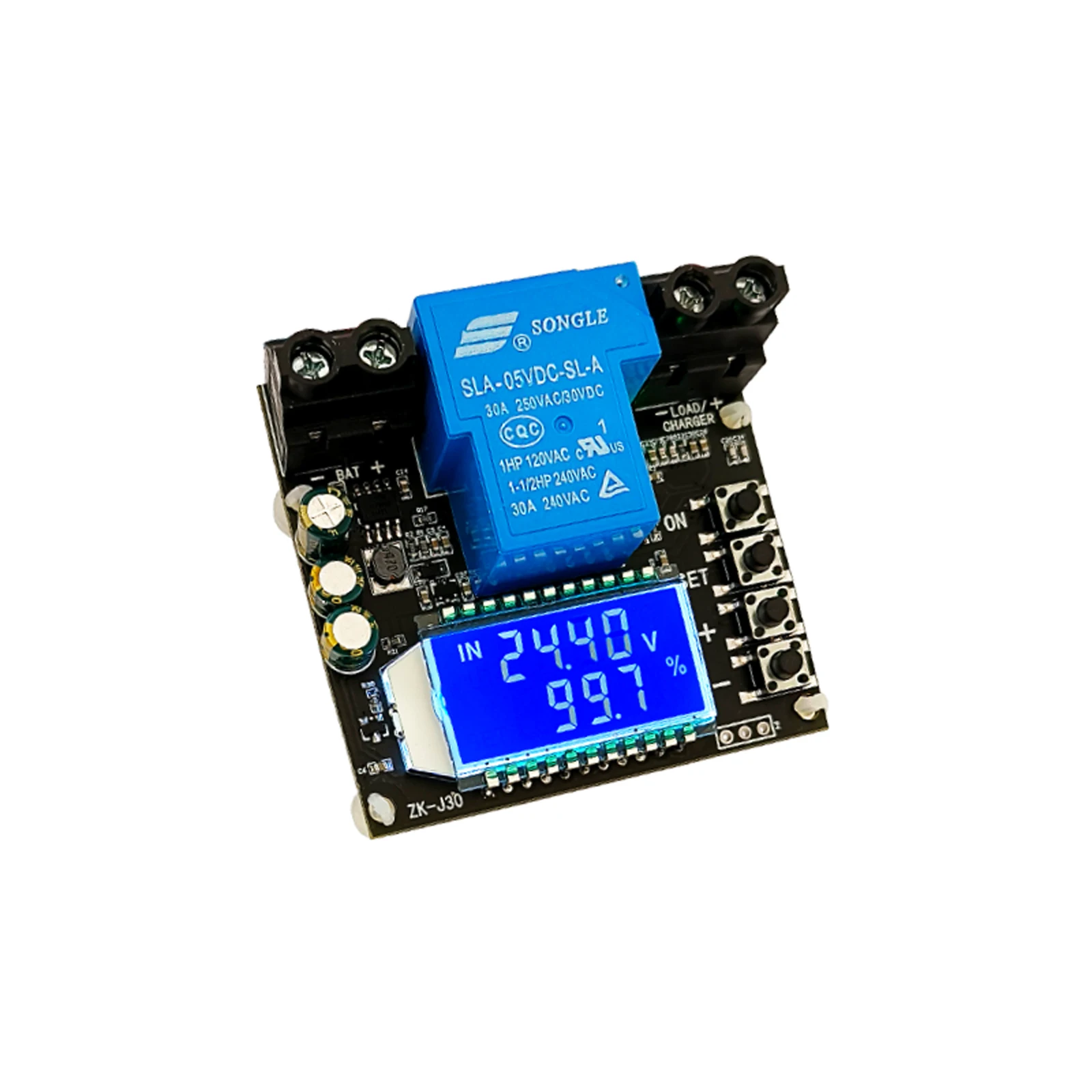

7>. 스위치 디스플레이 매개 변수 값: 디스플레이 배터리 전압 V, 전류 A, 전력 W, 백분율 %, 충전/방전 카운트 다운 시간: 분, 용량 Ah, 에너지 Wh.

8>. 조정 가능한 백라이트 밝기: '+' 또는 '- ' 버튼을 눌러 백라이트 밝기를 조정합니다.

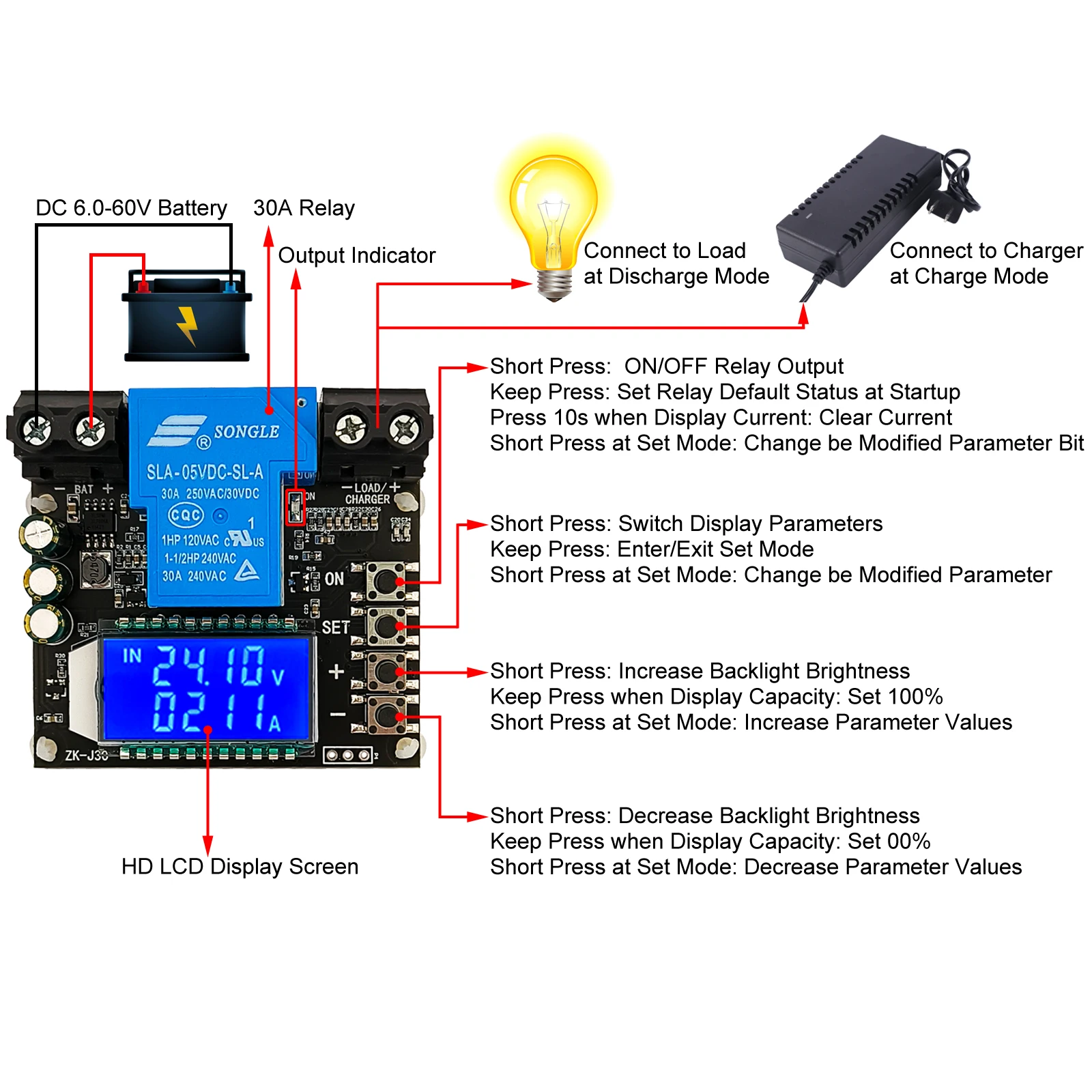

9>. ON/OFF 출력 켜기: 'ON' 버튼을 짧게 눌러 출력을 켜거나 끕니다. 참고: 배터리 전압이 상한 전압 UP 이상일 때 출력을 켤 수 있습니다.

10>. 기본 출력 ON/OFF 상태 설정: 전원을 켠 후 기본 출력 상태를 설정하려면 'ON' 버튼을 계속 누르십시오.

11>. 전류 지우기: 10 초에 대한 'ON'tutton 을 누르면 전류가 표시 될 때 현재 값을 지울 수 있습니다.

12>. 기능 원리:

12.1>. 예: 배터리 방전 모드, 하한 전압 값 UP은 12V 이고 상한 전압 값 UP은 14V 입니다.

12.2>. 전원을 켤 때 입력 전압이 12V 미만이면 전압을 출력 할 수 없습니다.

12.3>. 작업 중에 입력 전압이 12V 미만으로 떨어지면 전압을 출력 할 수 없습니다.

12.4>. 입력 전압이 12V 이상이지만 전원이 켜지면 14V 미만이면 전압을 출력 할 수 없습니다.

12.5>. 전원을 켤 때 입력 전압이 14V 이상이면 전압을 출력 할 수 있습니다.

12.6>. 작업 중에 입력 전압이 12V 로 떨어지기 전에 출력 전압이 있습니다.

12.7>. 배터리 전압이 12V 로 떨어지면 입력 배터리를 14V 로 충전해야합니다. 그러면 출력 단자가 전압을 다시 출력 할 수 있습니다.

6. 방전 모드 종료:

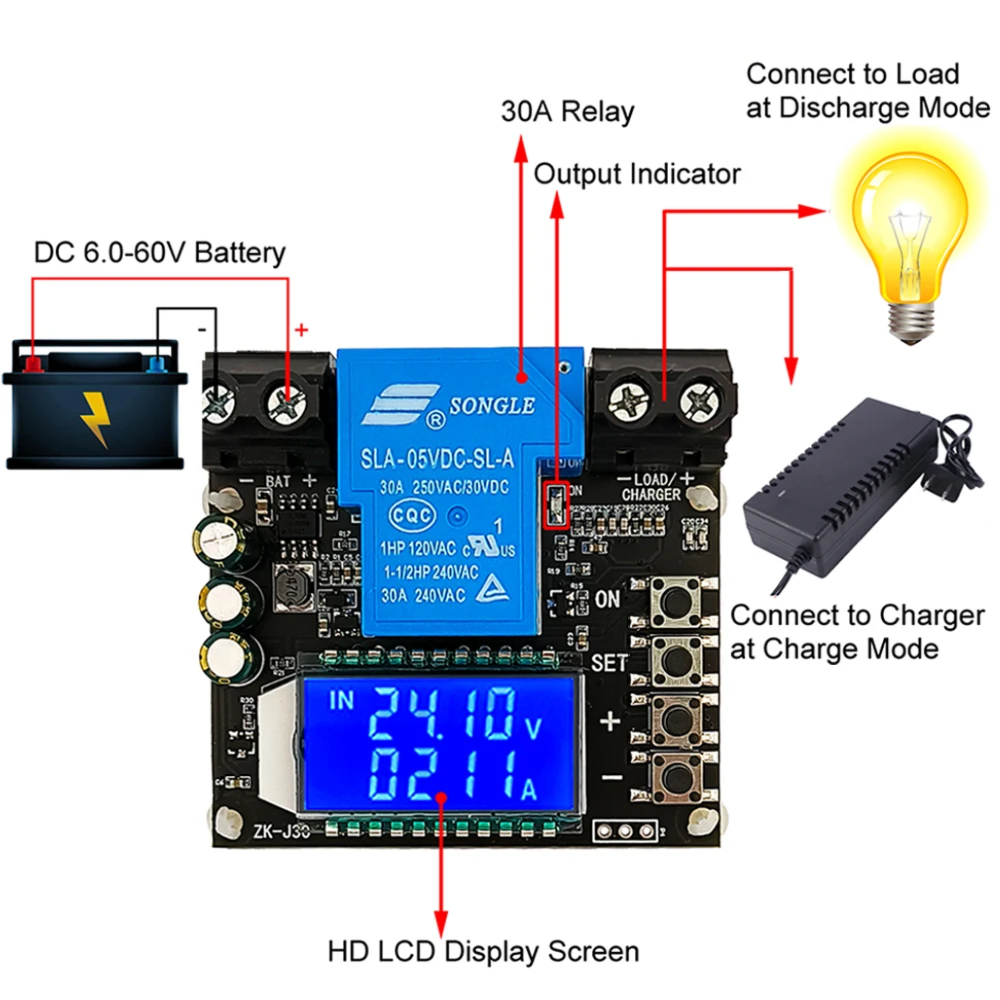

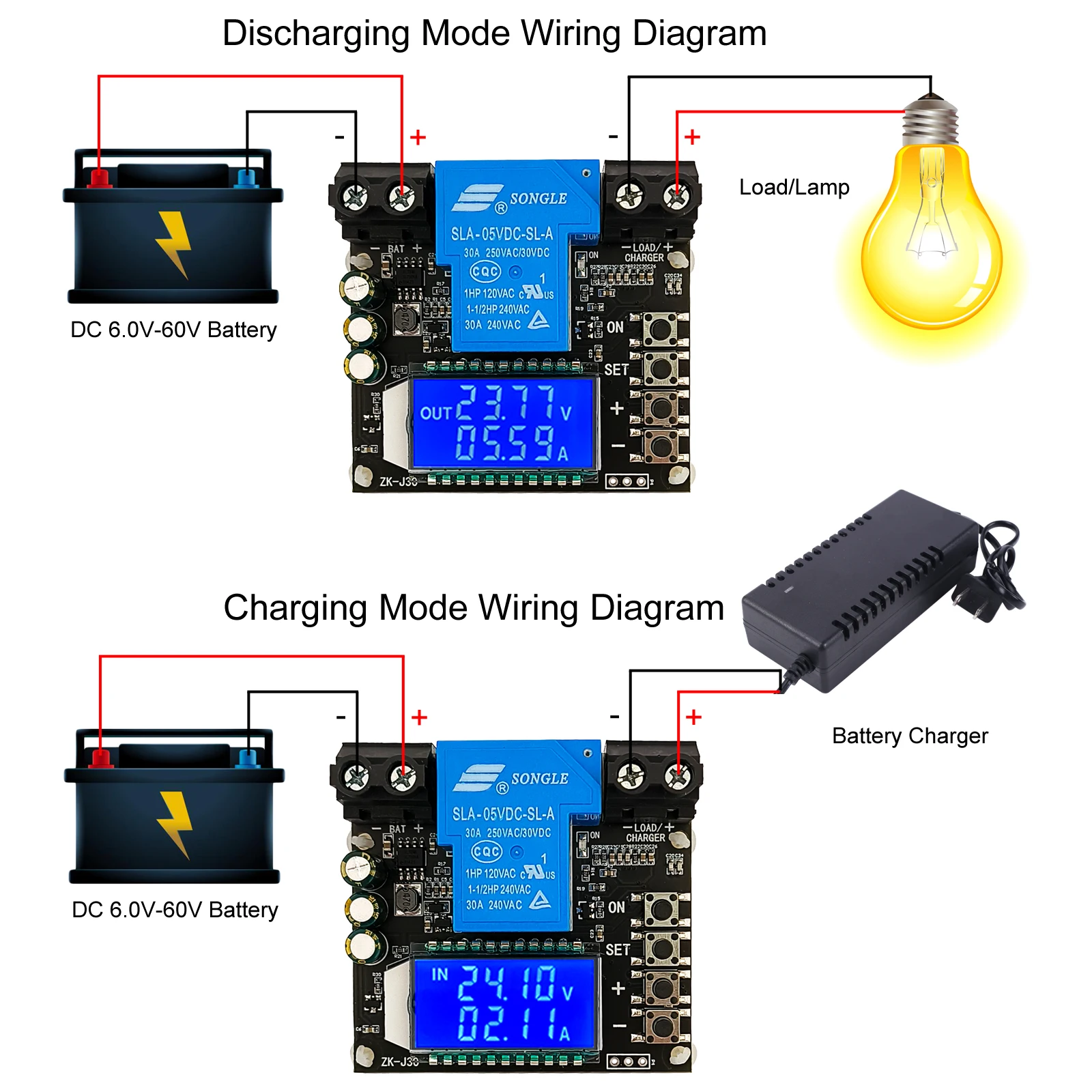

1>. 왼쪽 'BAT' 터미널은 배터리에 연결되고 오른쪽 'LOAD/CHARGE' 터미널은 램프, 모터 등의 부하에 연결됩니다.

2>. 부하의 작동 전압은 배터리의 정격 전압과 같아야합니다.

3>. 배터리 전압이 상한 전압 UP 이상일 때 출력 전압으로 릴레이가 켜지고 배터리가 방전되기 시작합니다. 녹색 표시기가 켜지고 'OUT' 기호가 표시됩니다.

4>. 릴레이를 끄고 전압을 출력하지 않으면 배터리 전압이 하한 전압 값 dn보다 작 으면 배터리가 방전됩니다. 녹색 표시등이 꺼지고 'OUT' 기호가 표시되고 화면이 계속 깜박입니다.

7. 충전 모드 in:

1>. 왼쪽 'BAT' 터미널은 배터리에 연결되고 오른쪽 'Load/CHARGE' 터미널은 배터리 충전기에 연결됩니다.

2>. 충전기의 출력 전압은 배터리의 정격 전압과 같아야합니다.

3>. 배터리 전압이 하한 전압 값 dn보다 작 으면 릴레이가 켜지고 배터리가 충전기에서 충전되기 시작합니다. 녹색 표시등이 켜지고 기호 'IN' 이 표시됩니다.

4>. 배터리 전압이 상한 전압 UP 이상일 때 릴레이가 꺼지고 배터리가 충전됩니다. 녹색 표시등이 꺼지고 기호 'IN' 이 표시됩니다.

8. 메모:

1>. 충전/방전 컨트롤러이지만 충전기 또는 전압 변환기는 아닙니다!

2>. 모니터와 부하 모두 입력 단자 배터리의 전력을 소비합니다. 따라서 출력 전압이 중지되더라도 모니터는 배터리 전압을 모니터링하는 데 사용되는 배터리를 계속 소모합니다.

3. 사용자는 유효 배터리 용량 값을 미리 측정하고 CAP 값을 수정해야합니다. 그렇지 않으면 용량 백분율이 잘못 표시됩니다.

9. 신청:

1>. 산업 제어 장비

2>. 계측 테스트

3>. 실험 데이터 테스트 및 모니터링

4>. 태양 및 풍력 공급 시스템

5>. 전기 자전거

6>. 새로운 에너지 차량

10. 패키지:

1>.1pcs ZK-J30 Coulometer 배터리 충전 방전 컨트롤러
