수동 다운로드: http://attach01.oss-us-west-1.aliyuncs.com/IC/Datasheet/12325.pdf

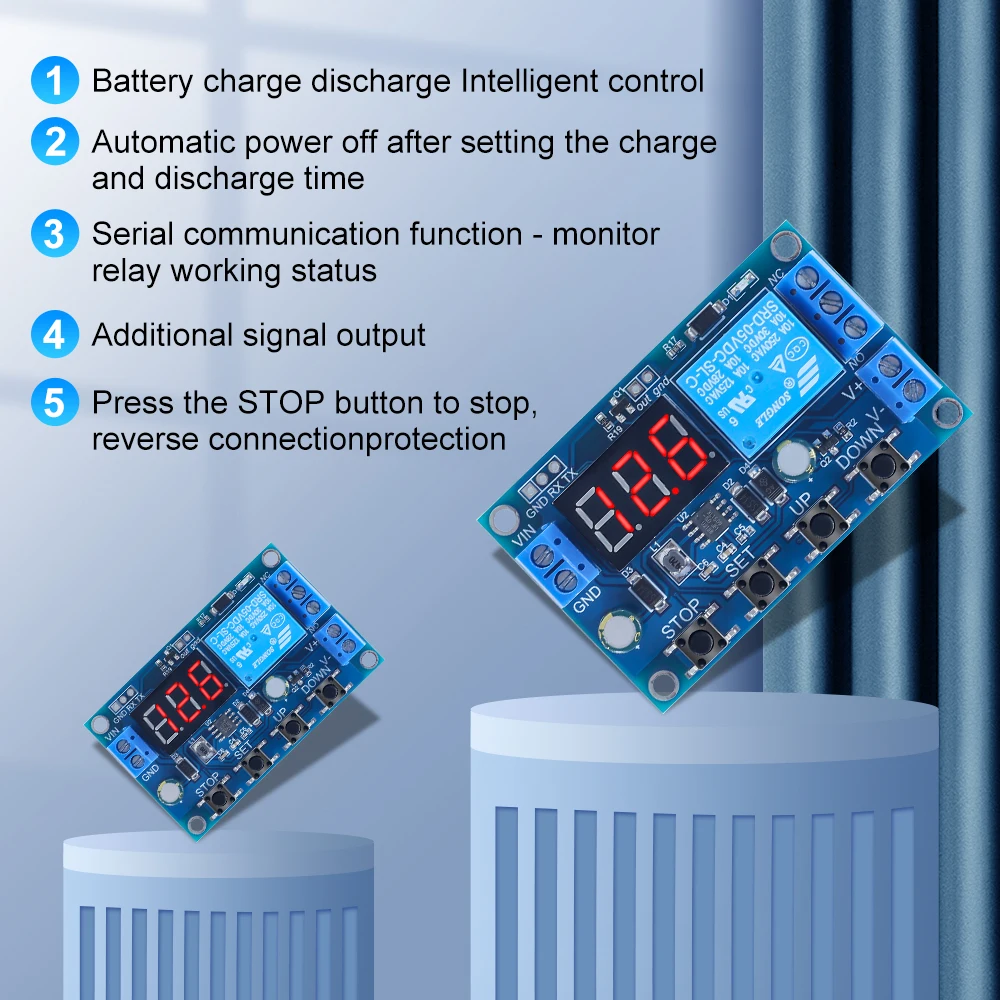

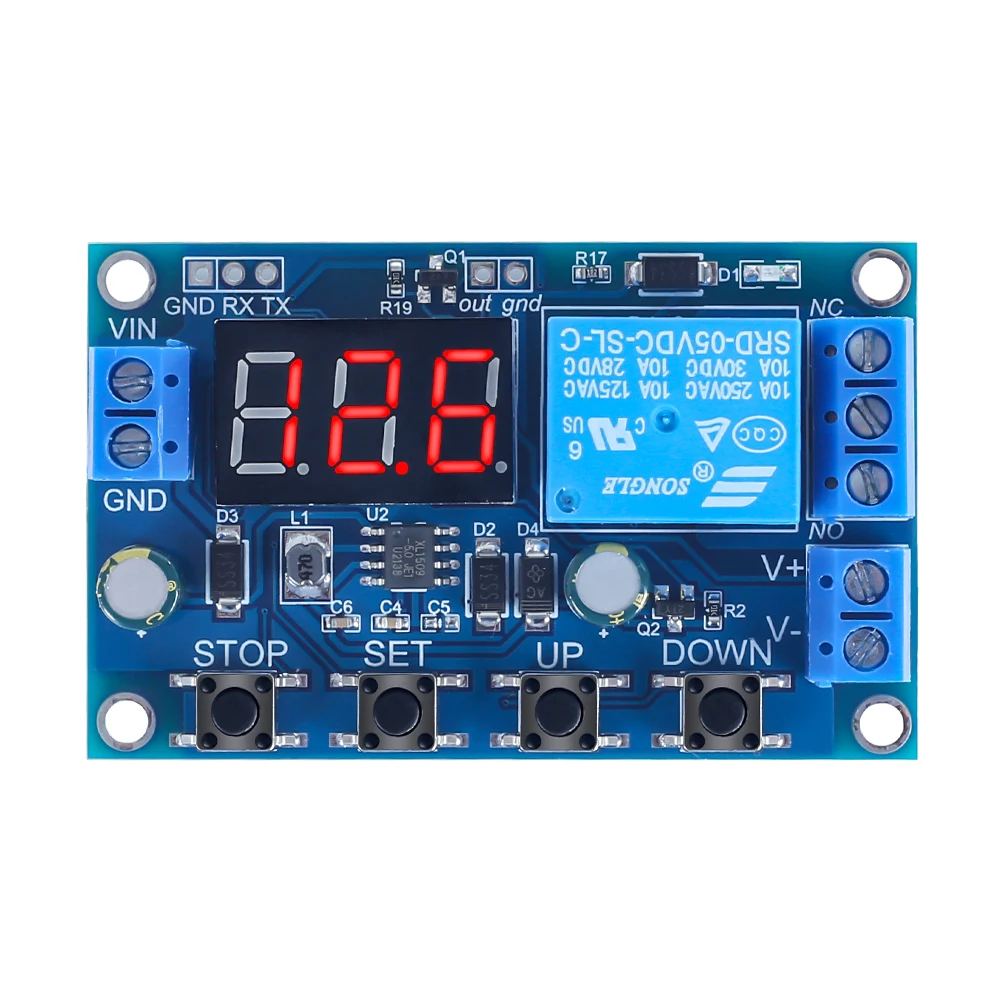

모듈 하이라이트:

1. 배터리 충전 및 방전 지능형 제어;

2. 충전 및 방전 시간을 설정할 수 있습니다.

3. 직렬 통신 기능을 사용하면 직렬 포트를 통한 릴레이의 작동 상태를 실시간으로 모니터링합니다.

4. 추가 신호 출력, 릴레이가 조건을 충족 시키면 출력이 높으면 다른 장비를 제어 할 수 있습니다.

5. 역방향 보호 기능이있는 키 비상 정지 기능 (STOP 버튼) 은 역방향으로 타지 않습니다.

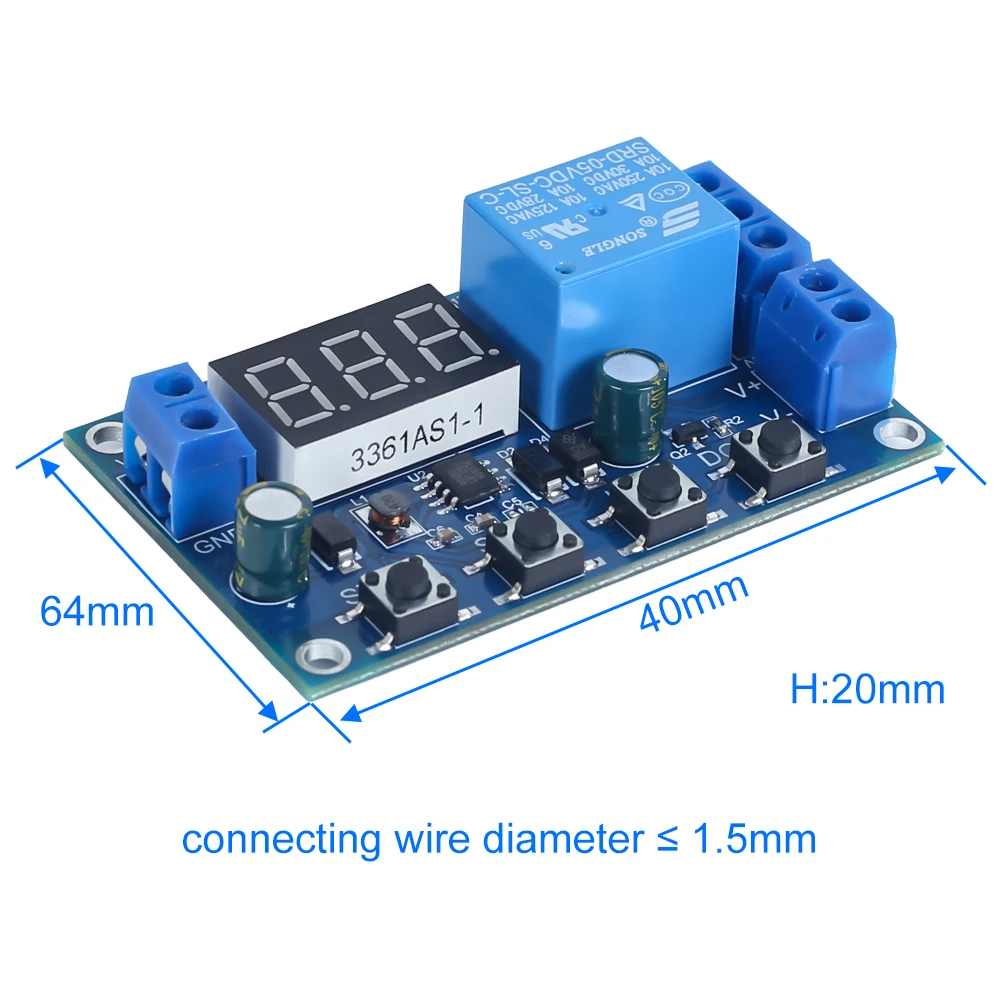

매개 변수:

1. 전원 공급 장치 전압: DC6--40V,

2. 전압 감지 범위 DC 0-60V

3. 60V 미만의 다양한 배터리에 적합

4. 전압 측정 오차 ± 0.1V.

5. 충전 및 방전 시간 (OP) 범위: 0 - 999 분.

매개 변수는 어떻게 설정합니까?

1. 첫째, 필요에 따라 작업 모델의 요구 사항을 결정합니다.

2. 릴레이의 작동 모드에 따라 메인 인터페이스 (모듈의 전원이 켜지면 현재 작동 모드, 기본 U-1 모드, 그런 다음 메인 인터페이스로 들어갑니다.) SET 버튼을 2 초 동안 누른 다음 손을 떼고 선택을 입력하십시오 모드 인터페이스, 위, 아래 버튼을 설정할 모드를 선택합니다 (U-1 ~ U-6);

3. 모드를 선택한 후 U-1 모드를 선택했다고 가정하고 SET 버튼을 눌러 해당 매개 변수를 설정하십시오. 설정할 매개 변수가 깜박입니다 (UL1 전압 상한, nL1 전압 하한, OP 전도 시간), UP, DOWN 키를 눌러 증가 또는 감소, 언제든지 키를 눌러 빠르게 늘리거나 줄일 수 있습니다. SET 버튼을 눌러 다음 매개 변수의 현재 모드를 설정하십시오. 위의 과정;

4. 매개 변수를 설정 한 다음 SET 버튼을 2 초 동안 눌러 해제하면 현재 설정 모드가 깜박이고 기본 인터페이스로 돌아가서 성공 매개 변수를 설정하십시오!

5. 기본 인터페이스에서 DOWN 키를 눌러 전압 및 시간 전환을 수행하십시오.

모드 선택 인터페이스:SET 버튼을 오랫동안 눌러 모드 선택 인터페이스로 들어가고 완료를 설정하고 SET 버튼을 길게 누른 다음 종료 모드 선택 인터페이스를 놓습니다. 메인 인터페이스로 돌아갑니다.

작동 모드:

전압 상한: UL1, 전압 하한 nL1, 전압 상한이 전압 하한보다 큼 (UL1> nL1)

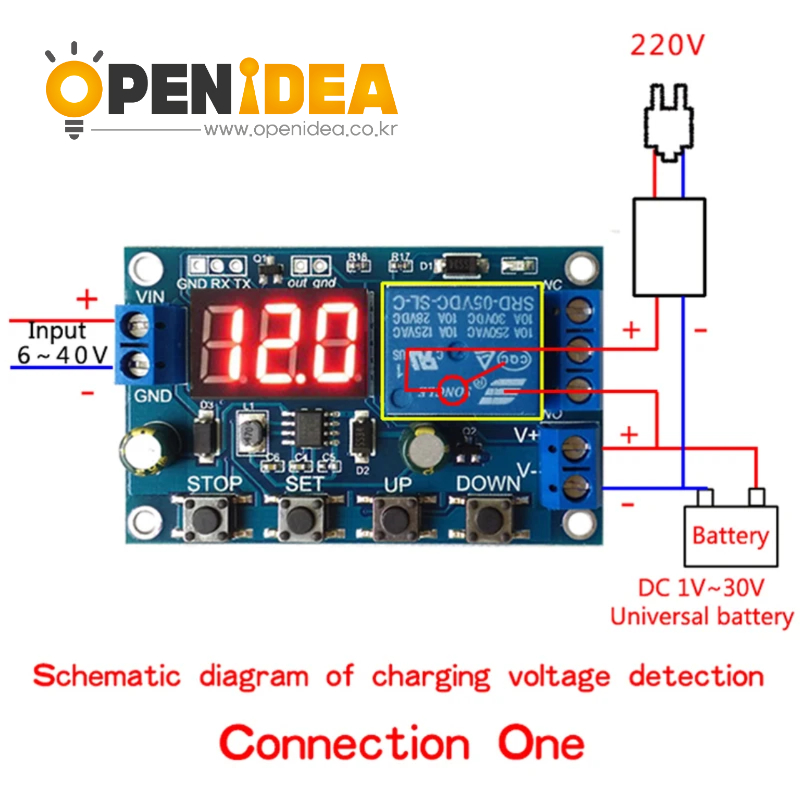

U-1:충전 측정: 측정 된 전압이 하한 전압보다 낮 으면 릴레이가 위로 당깁니다. 상한 전압은 릴레이가 분리됩니다.

U-2:충전 측정 시간 제어: 충전 시간 (OP) 을 설정하십시오. 측정 된 전압이 하한 전압보다 낮 으면 릴레이가 당겨지고 카운트 다운 OP 시간이 시작됩니다. 타이머의 끝, 릴레이 꺼짐; 측정 된 전압이 상한 전압보다 높을 때, 릴레이가 분리되었습니다.

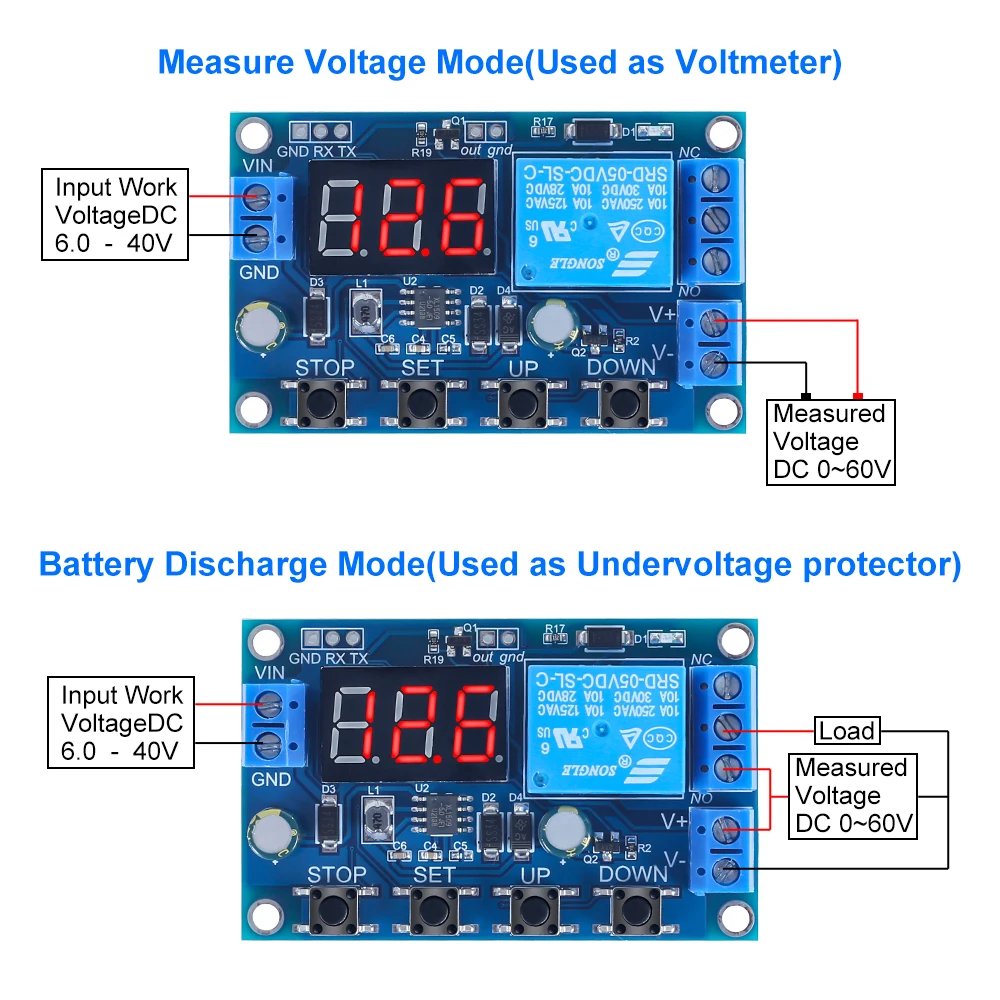

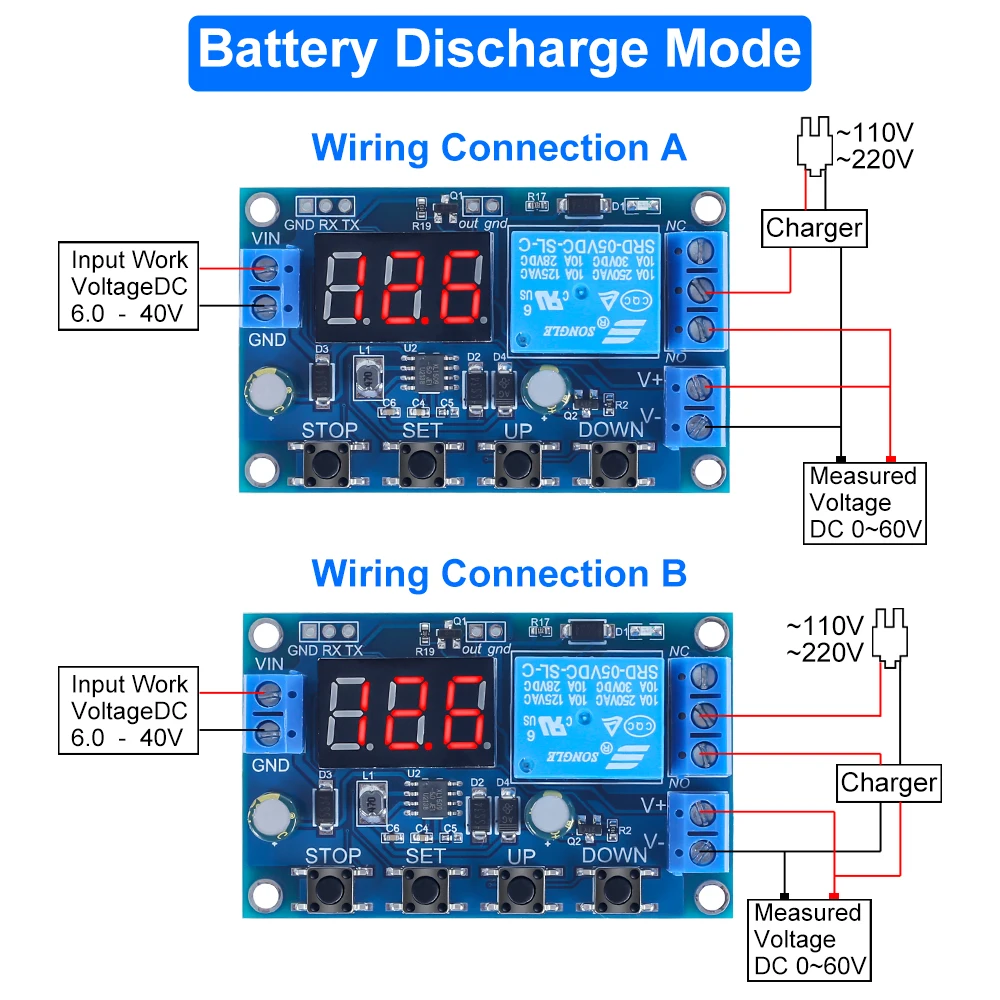

U-3:방전 감지: 측정 된 전압이 하한 전압보다 낮 으면 릴레이가 꺼지고 상한 전압을 초과하면 릴레이가 당겨집니다.

U-4:방전 감지 시간 제어: 방전 시간 (OP) 설정; 측정 된 전압이 상한 전압보다 높으면 릴레이가 당겨지고 카운트 다운 OP 시간이 시작됩니다. 타이머의 끝, 릴레이 꺼짐; 측정 된 전압이 하한 전압보다 낮 으면, 릴레이가 분리되었습니다.

U-5:범위의 전압, 릴레이 당김: 상한과 하한 사이의 측정 된 전압, 릴레이 당김, 다른 상황이 열릴 때;

U-6:간격 밖의 전압, 릴레이 당김: 측정 된 전압이 하한 전압 이하 또는 상한 전압보다 높음, 릴레이 당김, 릴레이가 꺼져있는 다른 경우.

추가 기능:

1. 데이터 업로드: 데이터 업로드를 달성하기 위해 직렬 포트를 통해 간격 1 은 전압 및 실행 시간을 업로드하고 사후 데이터 분석이 쉽습니다.

2. 직렬 포트 설정 매개 변수: 직렬 포트를 통해 모드와 매개 변수를 설정할 수 있습니다.

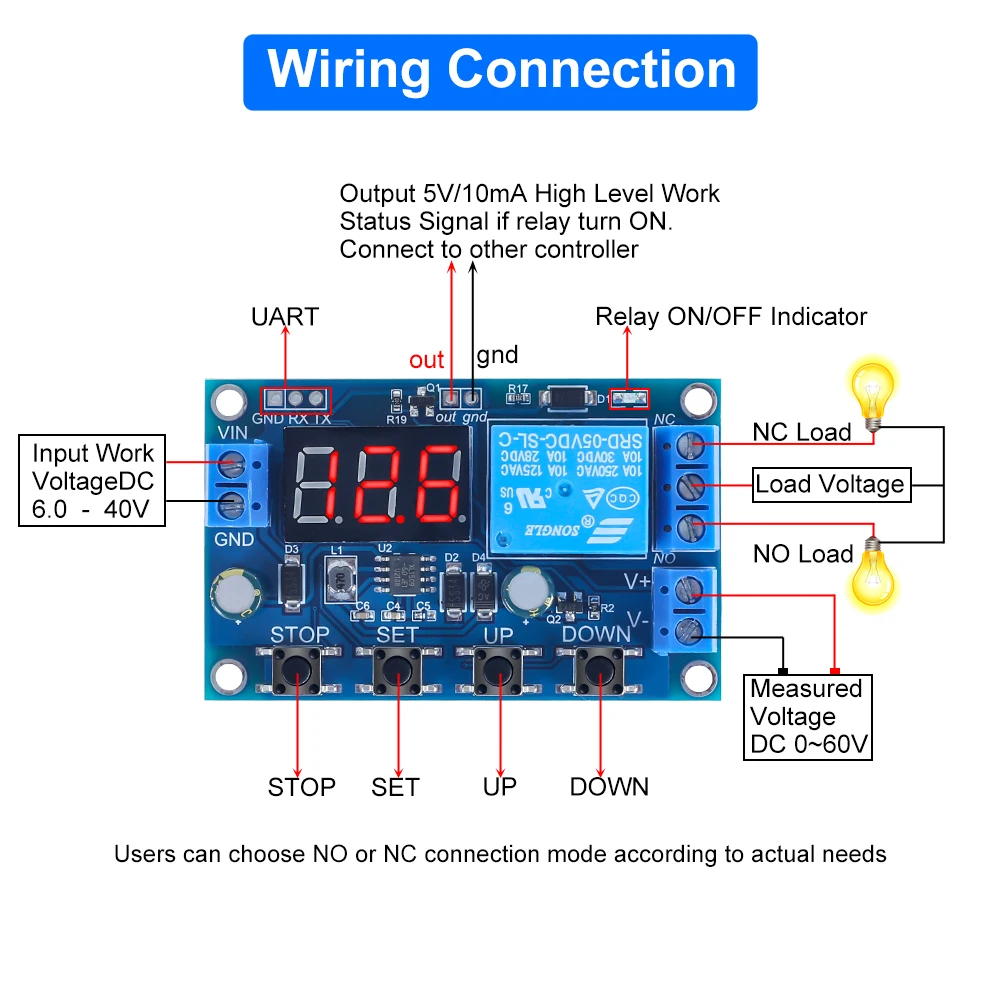

3. 추가 신호 출력, 릴레이가 조건을 충족 할 때 출력이 높고 다른 출력이 낮습니다.

직렬 포트 제어 (TTL 레벨 통신)

통신 표준:

전송 속도는 115200 bps입니다.

데이터 비트: 8

정지 비트: 1

숫자 확인: 없음

흐름 제어: 없음

직렬 명령:

"U-1": 작동 모드 (U-6 U-1 범위)

"000": 0-타이밍 기능을 활성화하지 않음, 0-활성화 타이밍 기능 (범위 001 ~ 999)

"Dw02.9": 하한 전압 설정

"Up10.1": 상한 전압 설정 (범위 00.0V ~ 99.9V)

"Get": 현재 설정 가져 오기

"켜기": 릴레이가 켜지도록 허용

"끄기": 항상 릴레이 끄기

"시작": 데이터 업로드 시작

"중지": 데이터 업로드 중지

위의 명령은 두 가지 조합이 될 수 있으며 쉼표로 구분해야합니다.

예: "dw02.9, up10.1" 하한 전압 설정 02.9V 상한 전압 10.1V

업로드 상태: 테스트 전압 + 온 타임 + 상태

"00.0V, 00: 00, OP \ r \ n"

00.0V: 측정 된 전압

00:00:00: 릴레이 정시

상태: OP 릴레이 켜기, CL 릴레이 끄기

중지 키 기능 확장:

릴레이 사용 모드:

1. ON: OP 전도 시간, 릴레이는 전도를 허용합니다.

2. OFF: 릴레이가 비활성화되어 있으며 항상 꺼져 있습니다.

기본 인터페이스의 STOP 버튼을 눌러 켜짐과 꺼짐 사이를 전환하면 현재 상태가 깜박이고 기본 인터페이스로 돌아갑니다. (이 기능은 비상 정지 기능으로 릴레이를 분리하기위한 키입니다)

수면 모드:

1. C-P 절전 모드: 5 분 이내에 아무런 조작없이 디지털 튜브가 자동으로 디스플레이를 종료하고 프로그램이 정상적으로 작동합니다.

2. O-d 일반 모드: 디지털 튜브는 항상 열린 디스플레이입니다.

STOP 버튼을 2 초 동안 누르고 있으면 스위치의 C-P 및 O-d 상태를 얻으려면 현재 상태가 깜박이고 기본 인터페이스로 돌아갑니다.
