UPS 무정전 전원 공급 장치 제어 보드입니다.

특징:

1>. 동시에 충전 및 방전 지원

2>. 큰 전류

3>. 스몰 사이즈

4>. 고효율

5>. 단락 보호 지원

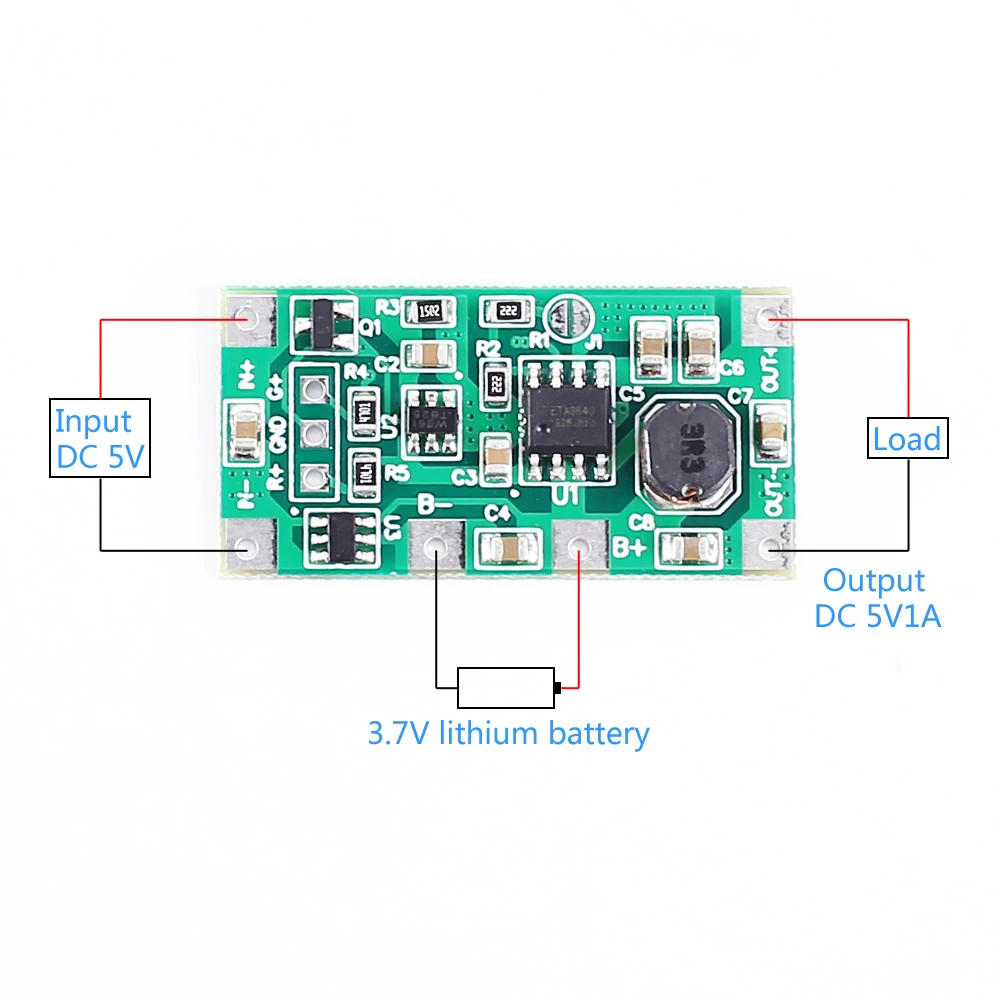

5V

J1 은 외부 전원 공급 장치의 전원을 설정하는 데 사용됩니다. 기본값은 1A 미만입니다. 점퍼가 단락되면 5v 2A 의 외부 전원 공급 장치 출력 전력이 필요합니다. 점퍼는 0.5A/1A 의 전류를 전환하고 부하를 먼저 공급하며 충전을 위해 남은 전류를 배터리로 전달하는 것입니다.

1. 매개 변수:

1>. 제품 이름: UPS 전압 변환기 모듈

2>. 작동 전압: DC 5V 1A

3>. 출력 전압: DC 5V 1A

4>. 출력 전력: 5W

5>. 지원 배터리 (포함 없음!):3.7V 리튬 또는 폴리머 배터리 10Ah (최대)

6>. 입력 역 연결 보호: 예

7>. 입력 과전압 보호: 예

8>. 출력 역 연결 보호: 예

9>. 출력 단락 보호: 예

10>. 작업 온도 범위:-40 ℃ ~ 85 ℃

11>. 작업 습도 범위: 0%-95% RH

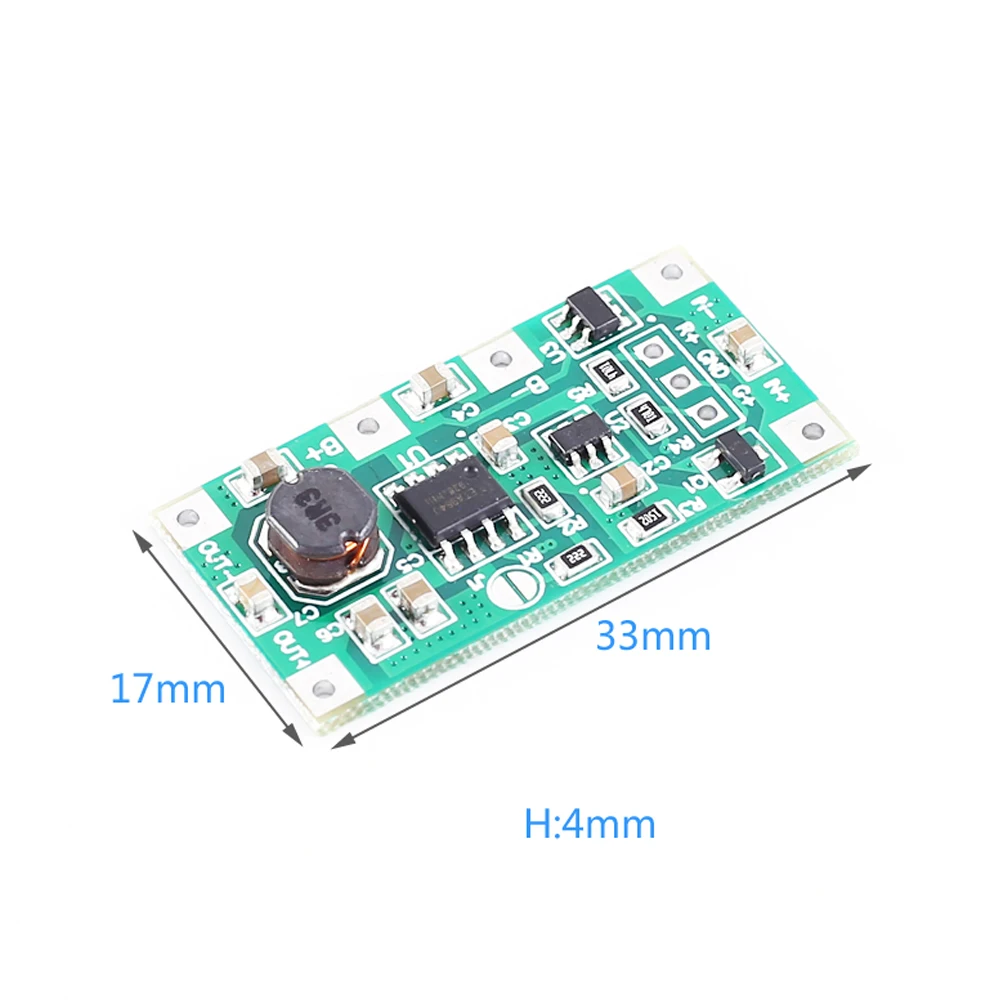

12>. 크기: 33*17*4mm

2. 단계 사용:

1>. 올바른 입력 전압을 입력 단자에 연결하십시오.

2>. 전압계와 전류계로 출력 전압을 확인하십시오.

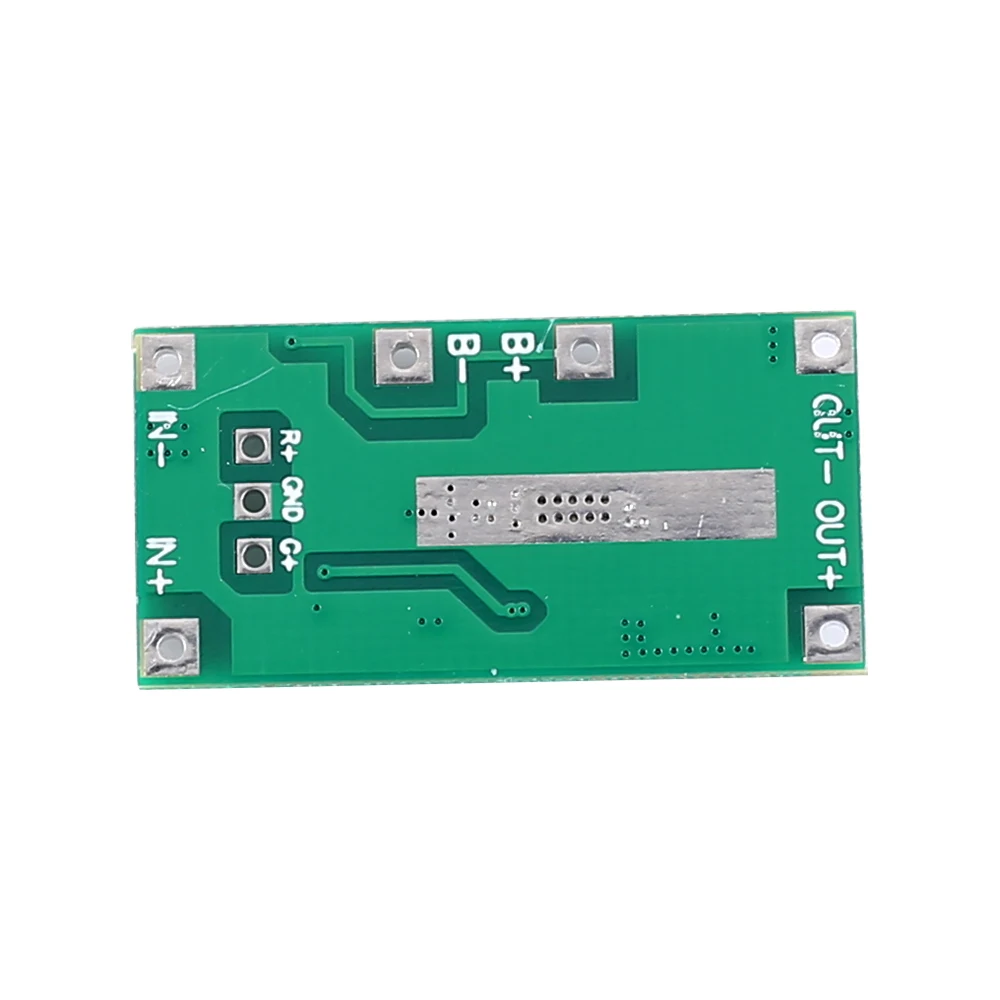

3>. B + 및 B-에서 배터리를 연결하십시오.

3. 참고:

1>. 최대 출력 전류는 1A 이며 출력 1A 를 유지할 수 없습니다.

2>. 배터리의 양극과 음극을 뒤집을 수 없습니다. 그렇지 않으면 모듈이 손상됩니다.

3>. 사용자는 공통점을 설치할 수 있습니다.음극 적색-녹색 LED를 충전 표시기로 사용하십시오. 빨간색 표시등은 출력에 부하가 있는지 여부를 나타냅니다. 녹색 깜박임 디스플레이 용량. 로드 또는 배터리가없는 경우 녹색 꺼짐.

4>. 큰 전류로 인해 두꺼운 와이어를 사용하는 것이 좋습니다. 와이어 단면적은 1.5 평방 밀리미터 이상입니다.

5>. 사용하기 전에 사용 설명서와 설명을 읽으십시오.

4. 신청:

1>. 일반 전원 공급 장치;

2>. 배터리 충전기;

3>. 모바일 파워;

4>. 전력 변환;

5>. 적외선 경보;

6>. 스위치와 같은 네트워크 장비;

7>. 라우터;

8>. 배터리 자동차 개조

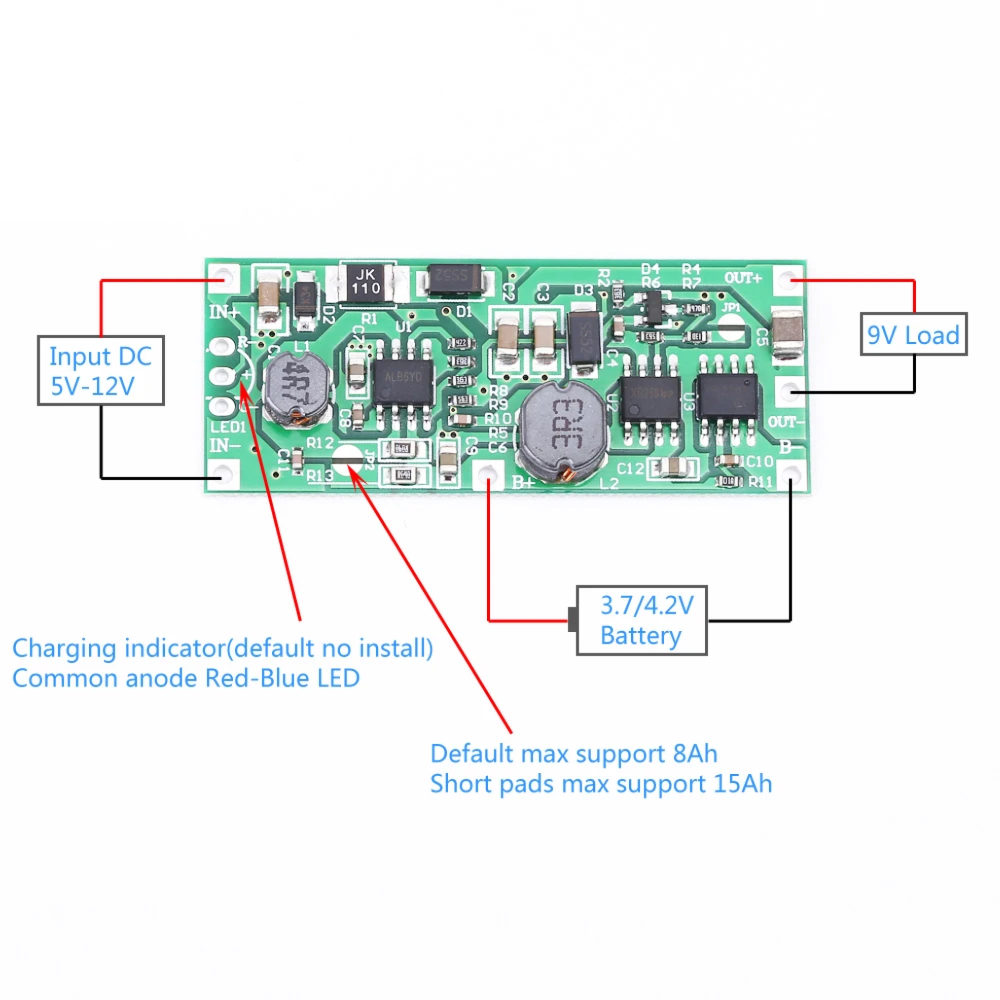

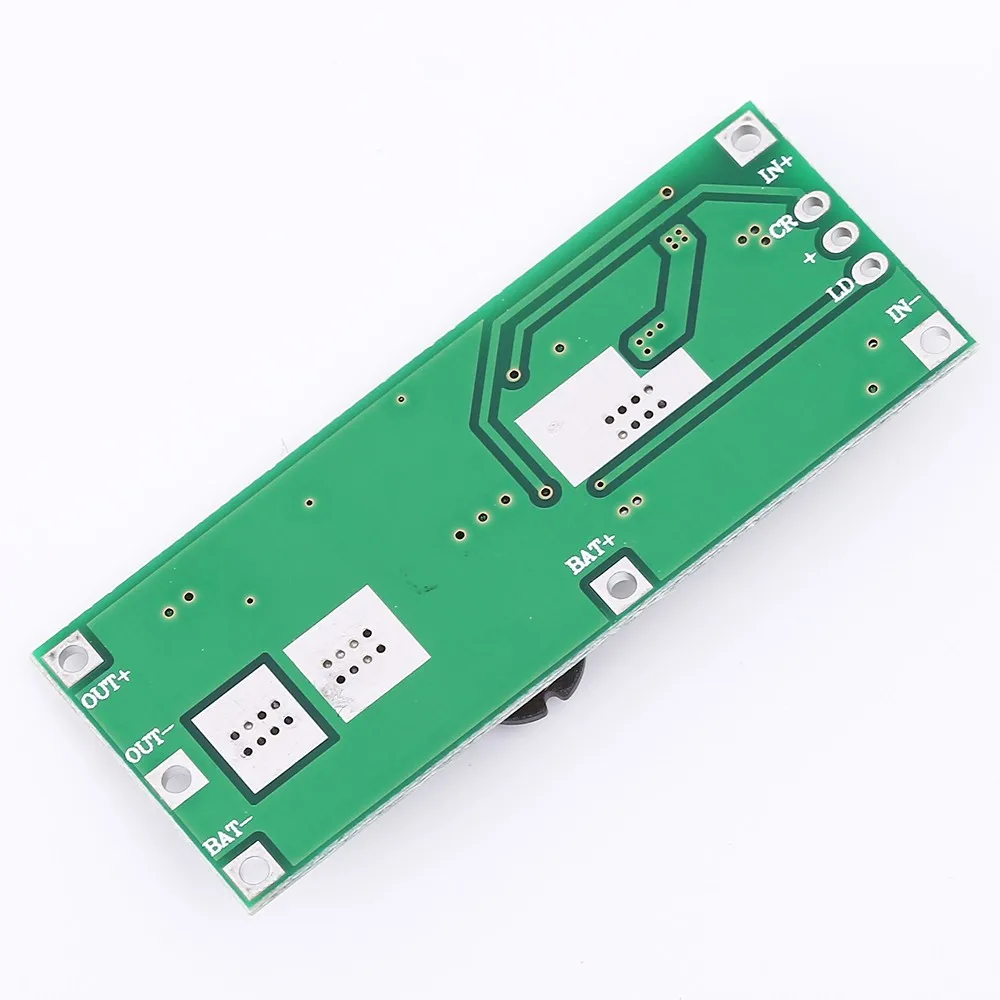

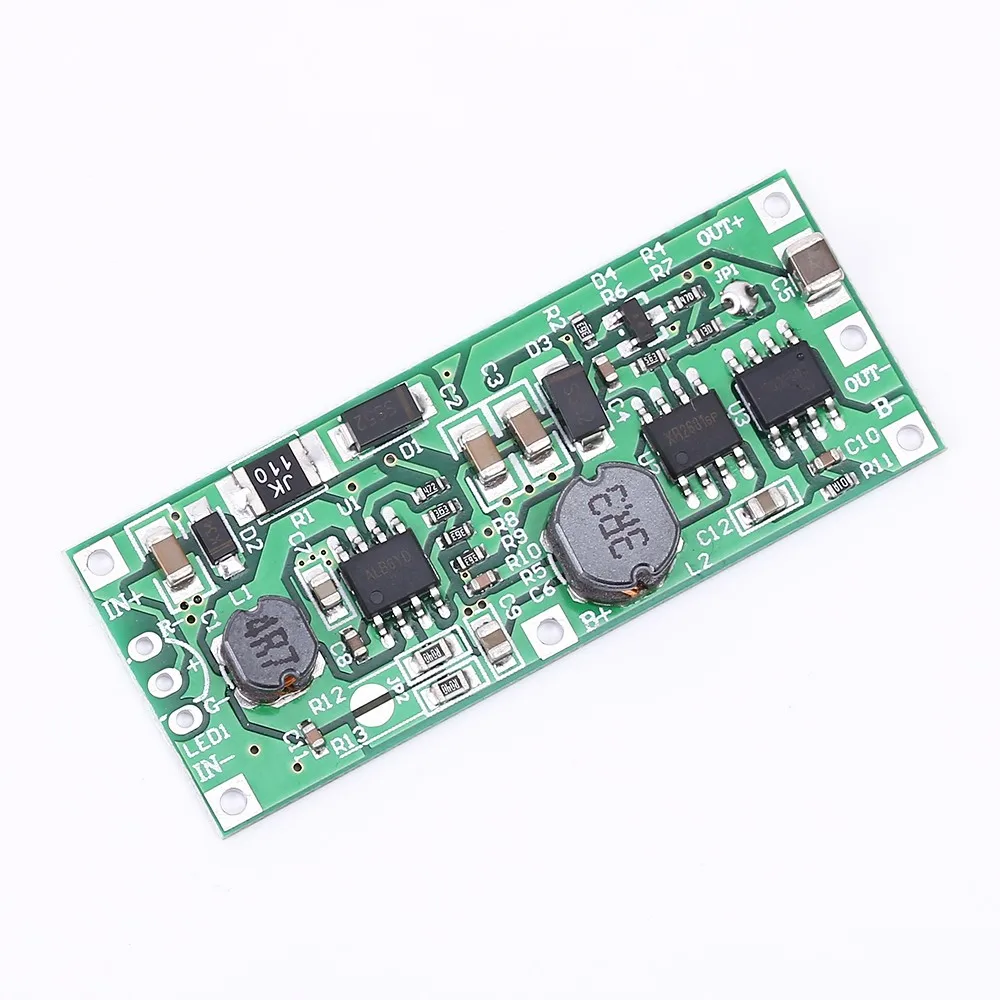

9V

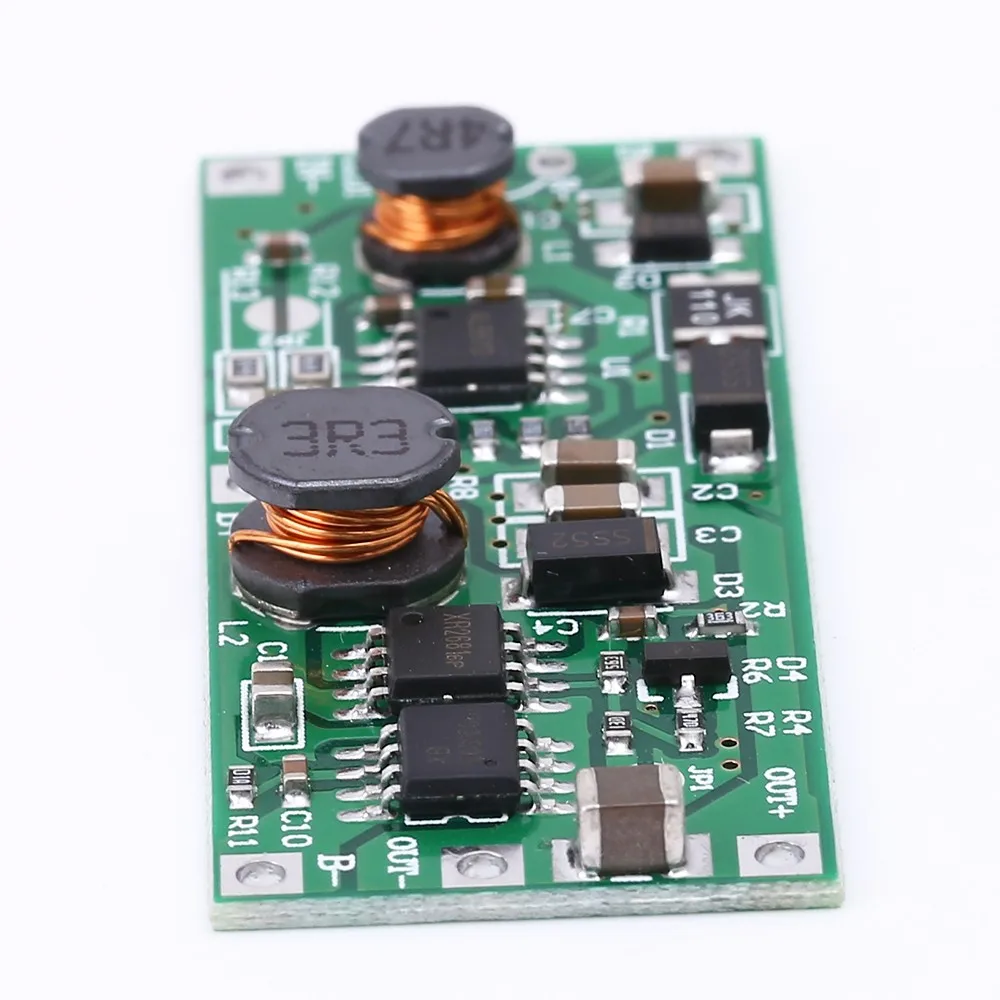

JP1 은 출력 전압을 변경하는 것입니다 (단락 회로는 12V 출력, 단선은 9V 출력).

JP2 는 배터리의 충전 전류를 변경하는 것입니다 (단락 회로는 약 1A, 단선은 약 0.5A).

1. 매개 변수:

1>. 제품 이름: UPS 전압 변환기 모듈

2>. 작동 전압: DC 5.0V-12.0V

3>. 출력 전압: DC 9.0V

4>. 출력 전력: 9W

5>. 지원 배터리 (포함 없음!):3.7V 리튬 또는 폴리머 배터리 15Ah (최대)

6>. 작업 온도 범위:-40 ℃ ~ 85 ℃

7>. 작업 습도 범위: 0%-95% RH

8>. 크기: 50*20*6.3mm

2. 단계 사용:

1>. 올바른 입력 전압을 입력 단자에 연결하십시오.

2>. 전압계와 전류계로 출력 전압을 확인하십시오.

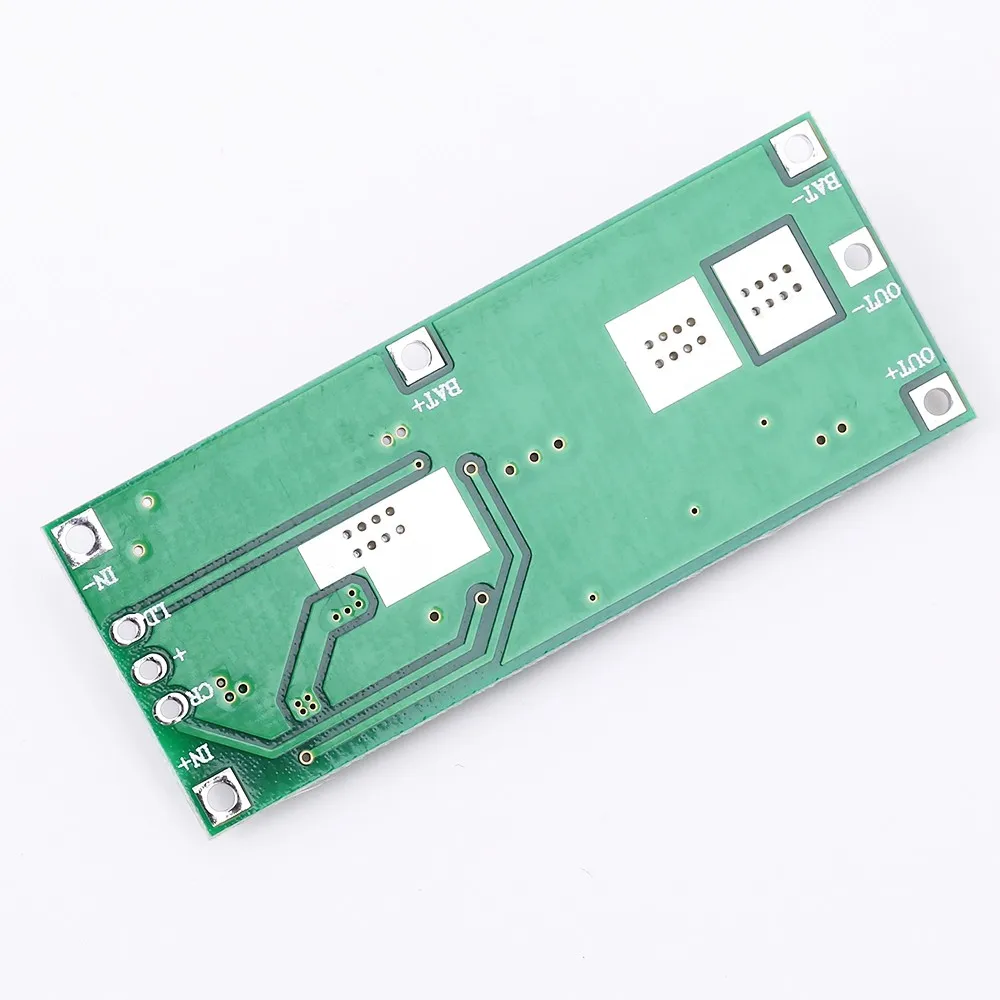

3>. B + 및 B-에서 배터리를 연결하십시오.

3. 참고:

1>. 최대 출력 전류는 1A 이며 출력 1A 를 유지할 수 없습니다.

2>. 입력 전원 공급 장치의 양극과 음극을 되돌릴 수 없습니다. 그렇지 않으면 모듈이 손상됩니다.

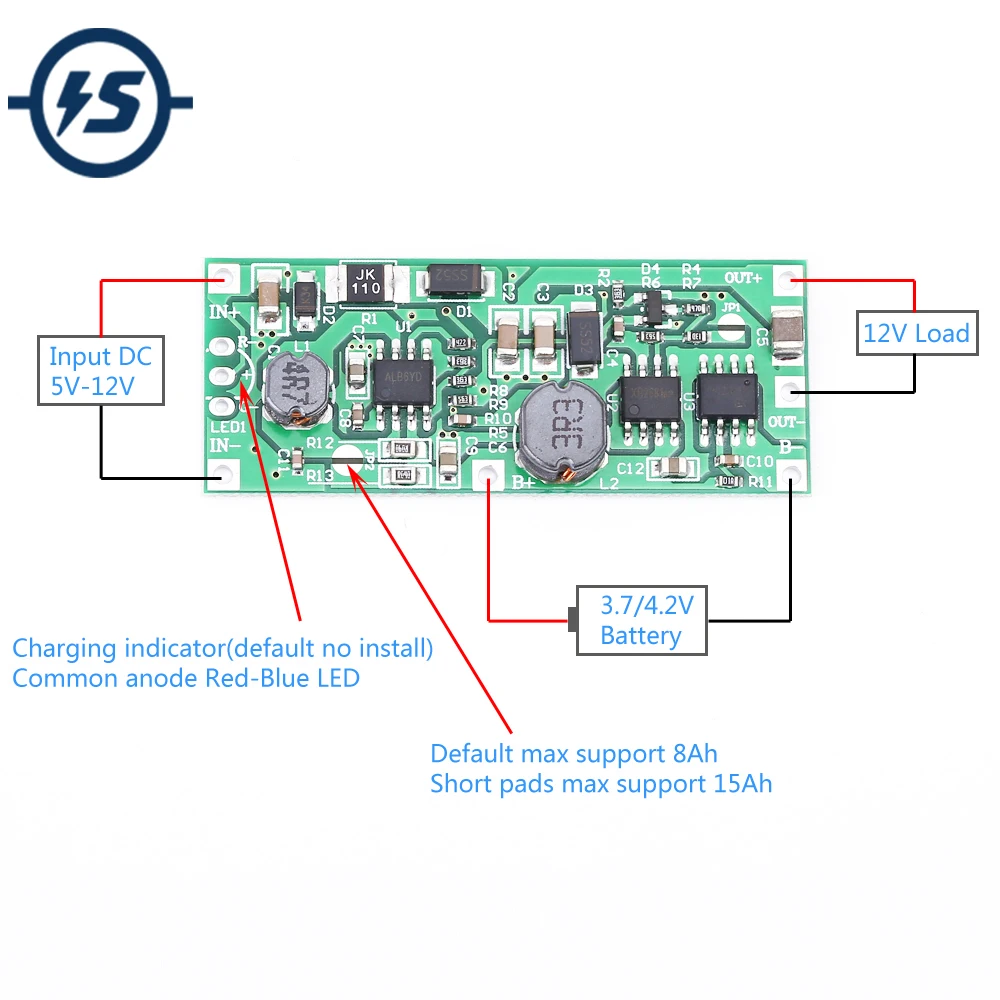

3>. 사용자는 공통 음극 Red-Blue LED를 충전 표시기로 직접 설치할 수 있습니다. 파란색 표시등은 출력에 부하가 있는지 여부를 나타냅니다. 빨간색 충전 상태를 유지합니다. 빨간색이 깜박이면 배터리가 없습니다. 충전된 경우 빨간색 꺼짐.

4>. 큰 전류로 인해 두꺼운 와이어를 사용하는 것이 좋습니다. 와이어 단면적은 1.5 평방 밀리미터 이상입니다.

5>. 사용하기 전에 사용 설명서와 설명을 읽으십시오.

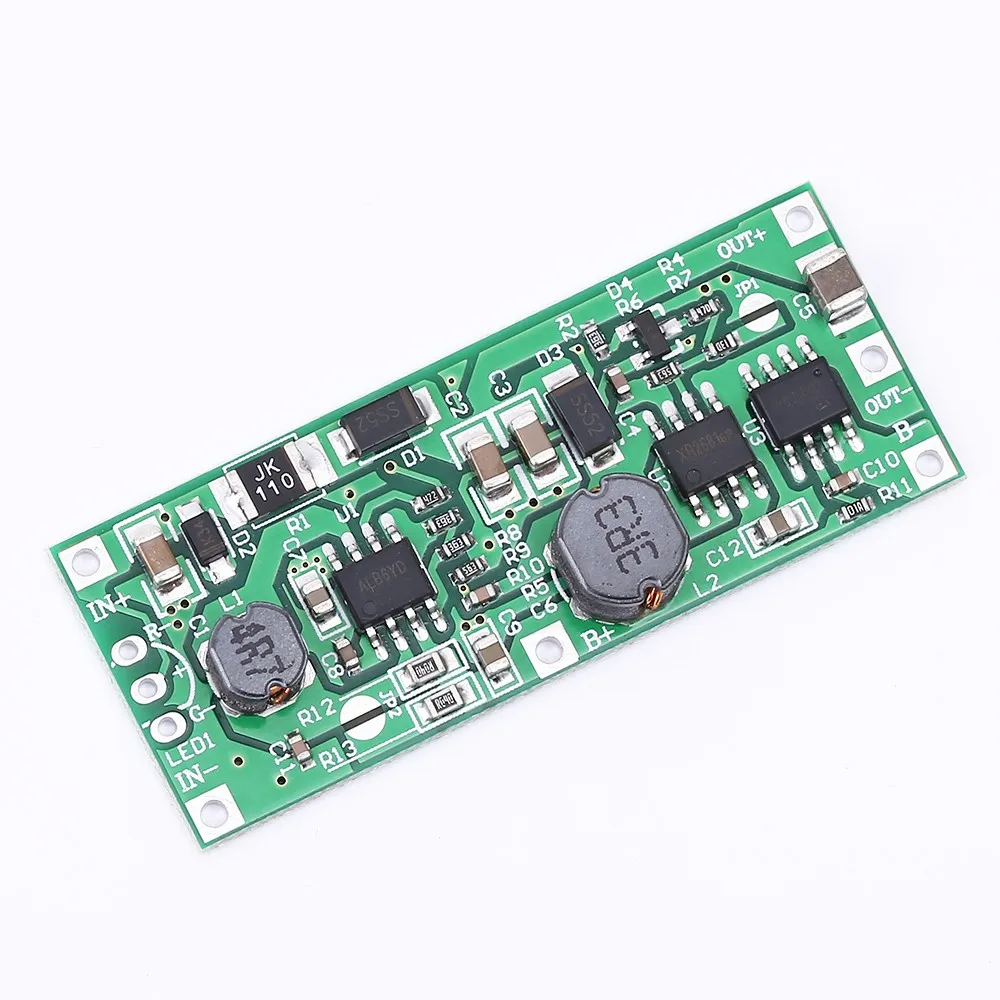

12V

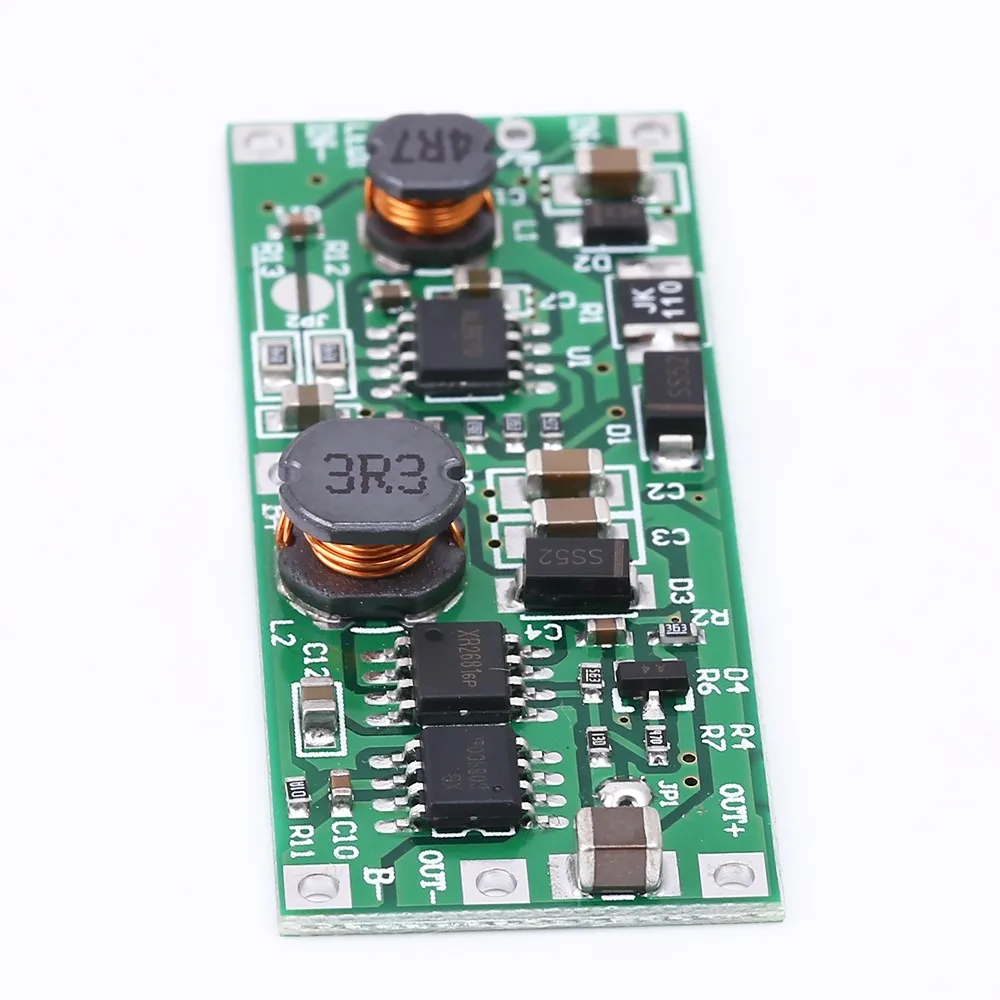

JP1 은 출력 전압을 변경하는 것입니다 (단락 회로는 12V 출력, 단선은 9V 출력).

JP2 는 배터리의 충전 전류를 변경하는 것입니다 (단락 회로는 약 1A, 단선은 약 0.5A).

1. 매개 변수:

1>. 제품 이름: UPS 전압 변환기 모듈

2>. 작동 전압: DC 5.0V-12.0V

3>. 출력 전압: DC 12.0V

4>. 출력 전력: 12W

5>. 지원 배터리 (포함 없음!):3.7V 리튬 또는 폴리머 배터리 15Ah (최대)

6>. 작업 온도 범위:-40 ℃ ~ 85 ℃

7>. 작업 습도 범위: 0%-95% RH

8>. 크기: 50*20*6.3mm

2. 단계 사용:

1>. 올바른 입력 전압을 입력 단자에 연결하십시오.

2>. 전압계와 전류계로 출력 전압을 확인하십시오.

3>. B + 및 B-에서 배터리를 연결하십시오.

3. 참고:

1>. 최대 출력 전류는 1A 이며 출력 1A 를 유지할 수 없습니다.

2>. 입력 전원 공급 장치의 양극과 음극을 되돌릴 수 없습니다. 그렇지 않으면 모듈이 손상됩니다.

3>. 사용자는 공통 음극 Red-Blue LED를 충전 표시기로 직접 설치할 수 있습니다. 파란색 표시등은 출력에 부하가 있는지 여부를 나타냅니다. 빨간색 충전 상태를 유지합니다. 빨간색이 깜박이면 배터리가 없습니다. 충전된 경우 빨간색 꺼짐.

4>. 큰 전류로 인해 두꺼운 와이어를 사용하는 것이 좋습니다. 와이어 단면적은 1.5 평방 밀리미터 이상입니다.

5>. 사용하기 전에 사용 설명서와 설명을 읽으십시오.
