1. 설명:

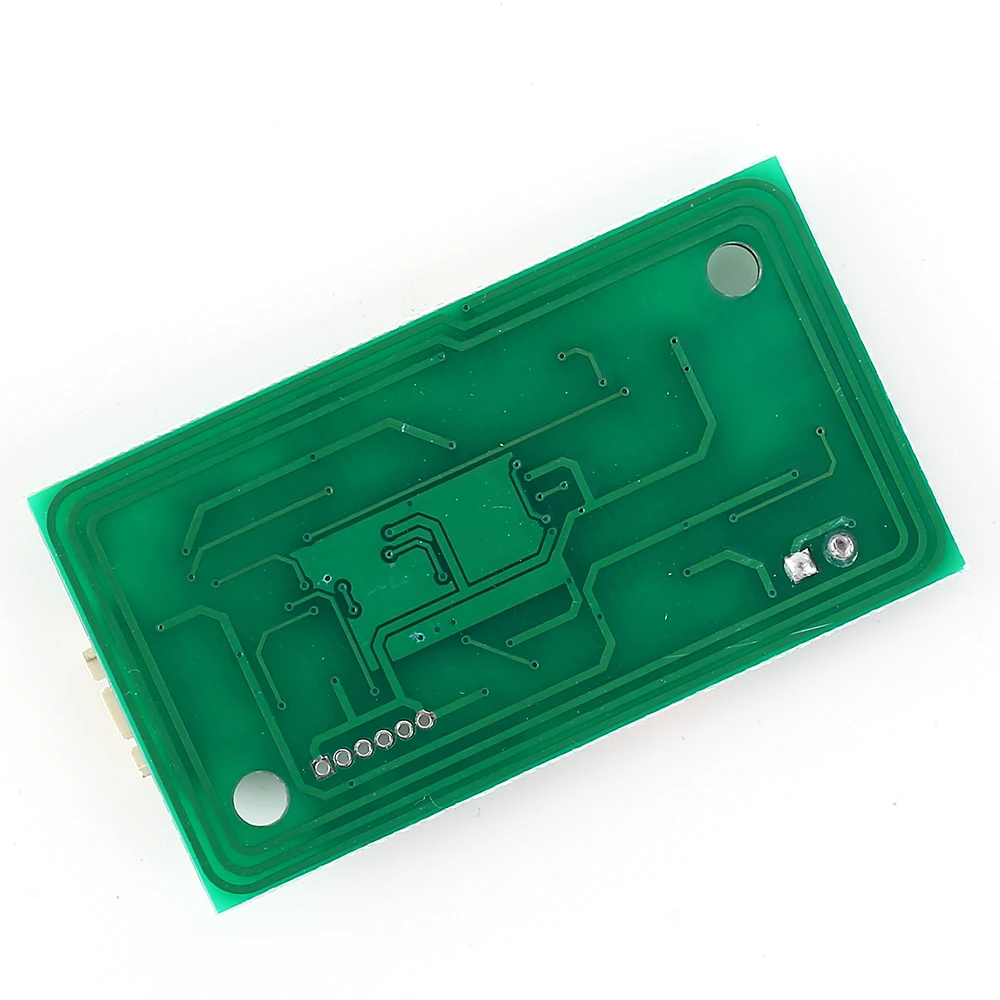

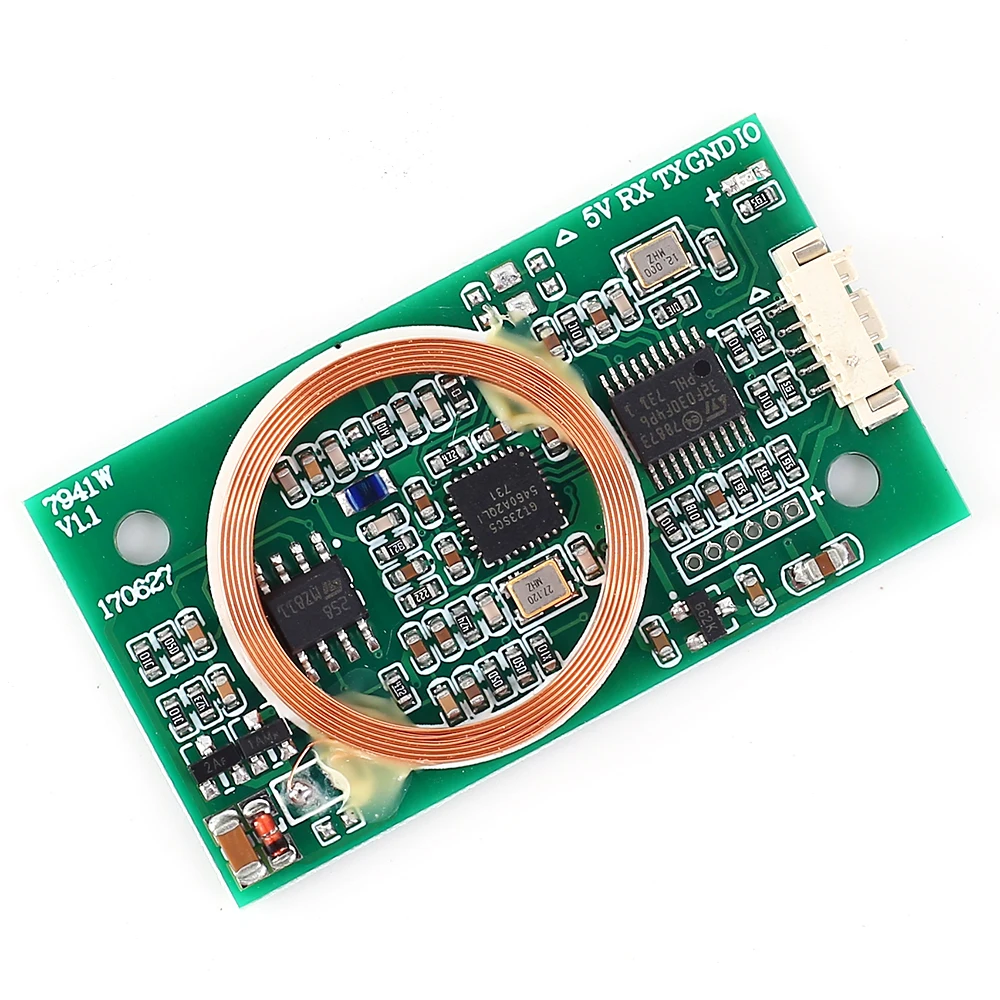

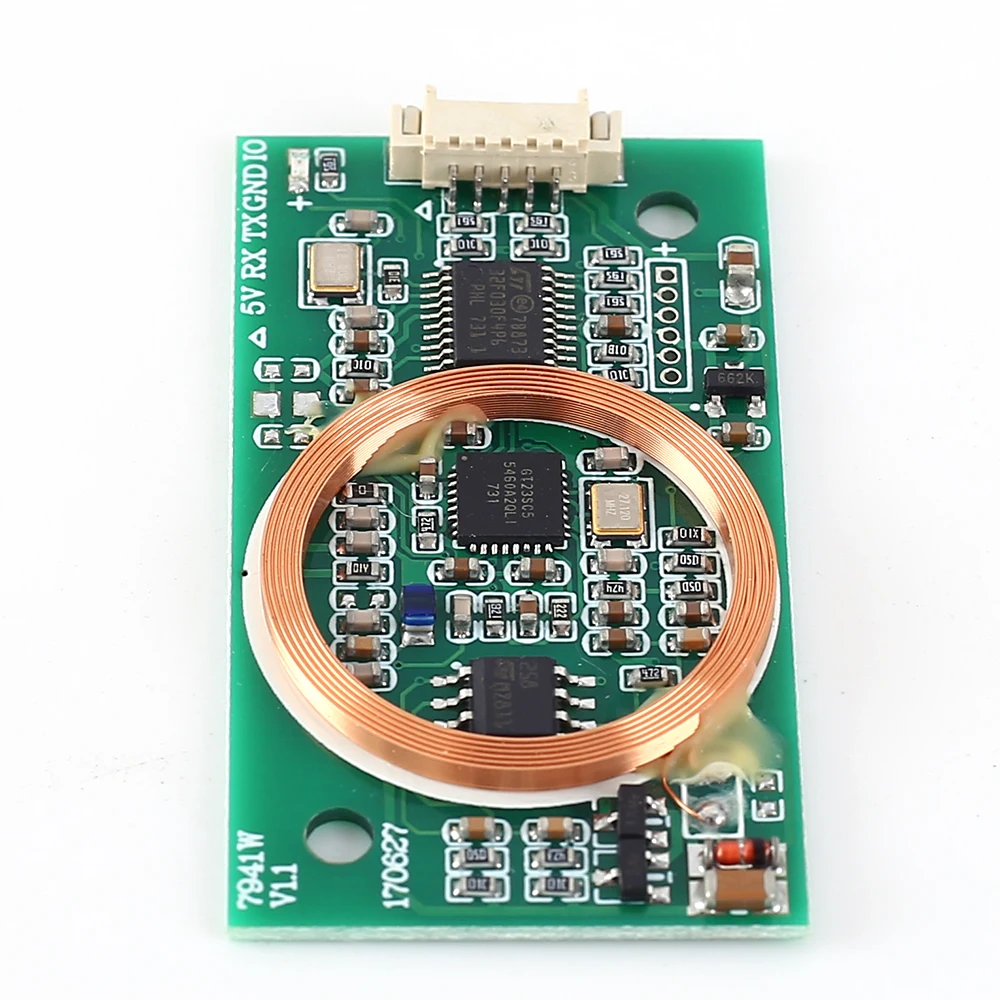

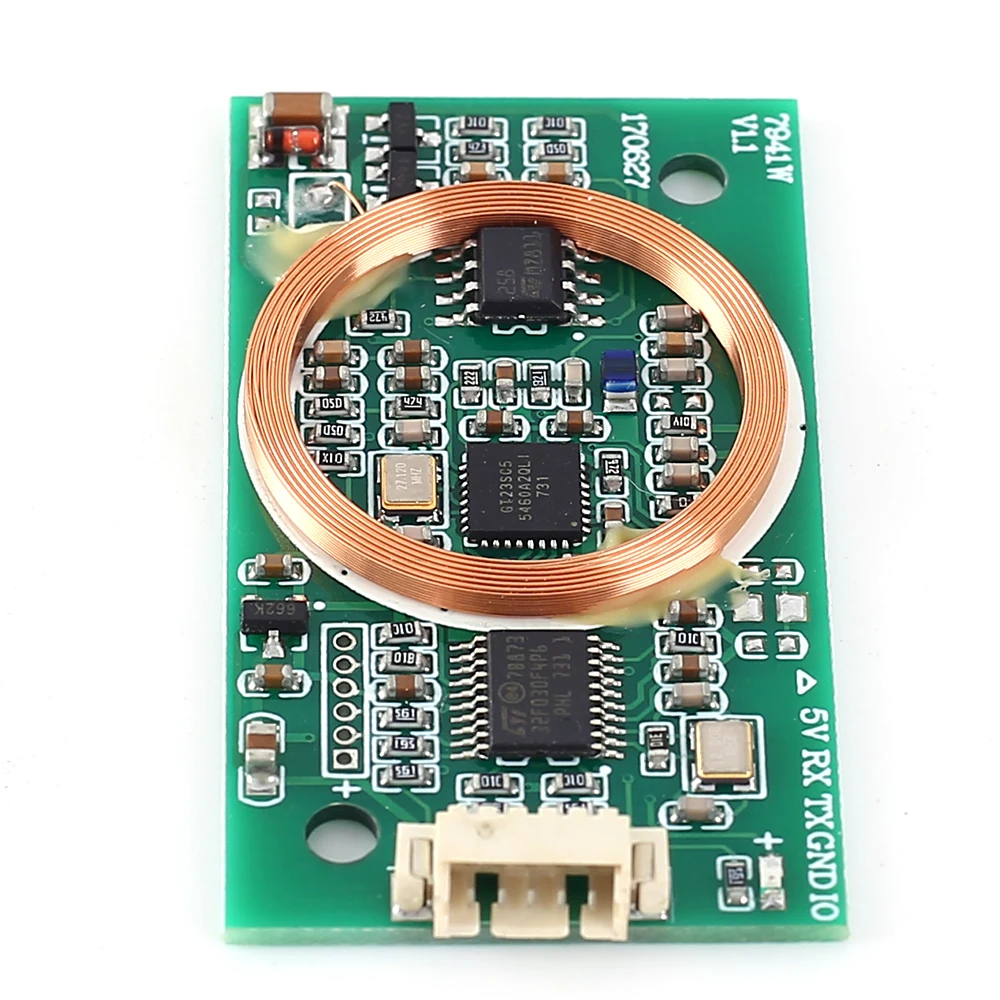

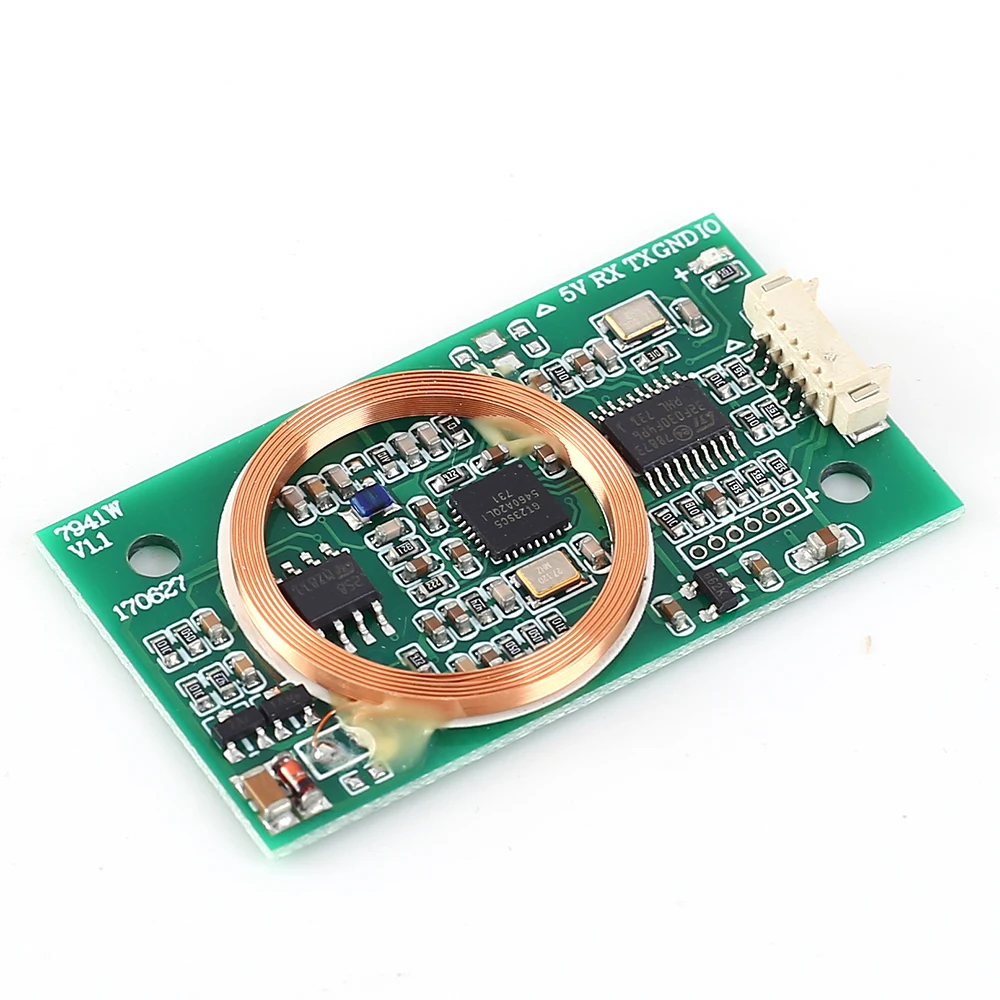

1>.7941 W는 다중 프로토콜 듀얼 밴드 읽기 및 쓰기 모듈입니다.

2>. IC와 ID를 읽고 쓰도록 설정하십시오.

3>. 다양한 IC나 ID 카드를 열람할 수 있습니다.

4>. 지원 Mifare1K,UID 카드, IC 카드, T5577 ID 카드.

2. 기능:

1>. 전압: DC 5V

2>. 현재: 50mA

3>. 거리: Mifare>3cm; EM>5cm

4>. 크기: 47mmX26mmX5mm

5>. 인터페이스: UART, 위간드

6>. 지원 칩: ISO/IEC 14443 A/MIFARE, NTAG, MF1xxS20, MF1xxS70, MF1xxS50

7>. EM4100, T5577 읽기 및 쓰기 기능

8>. 작동 온도: -25 ~ 85 ℃

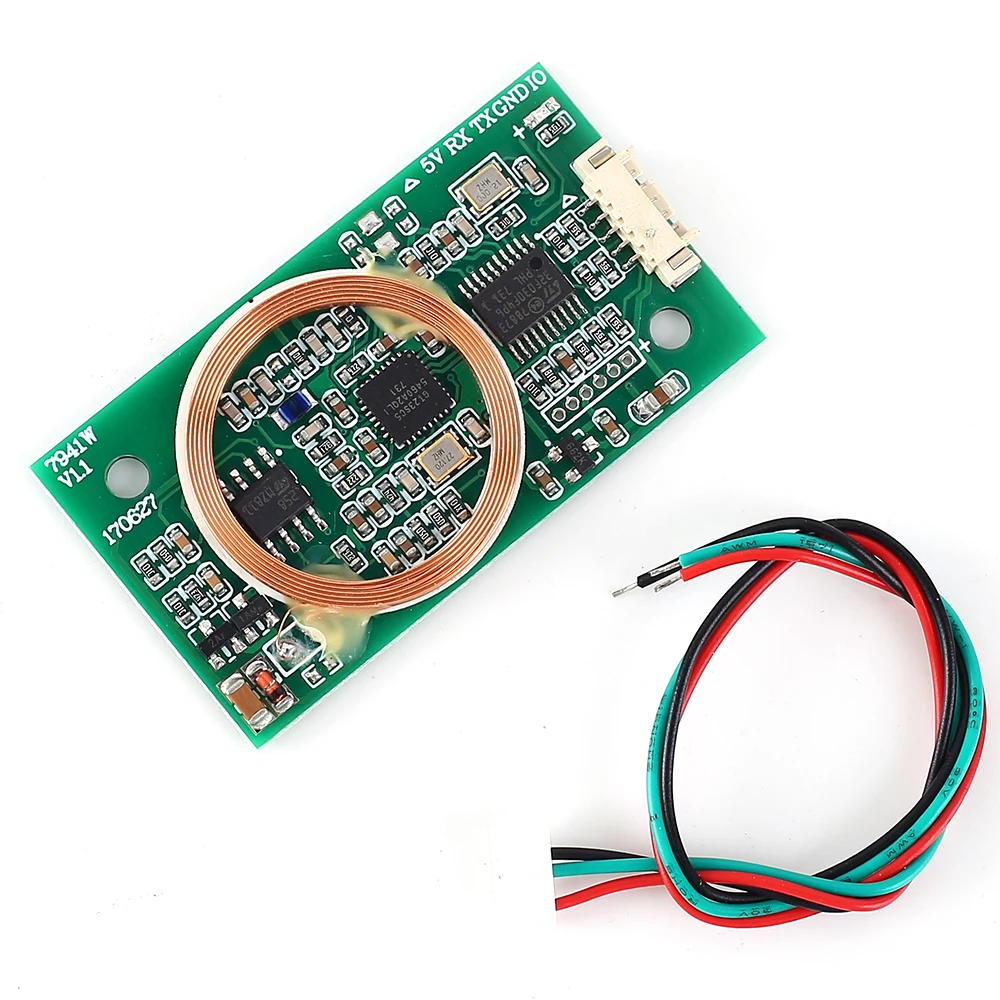

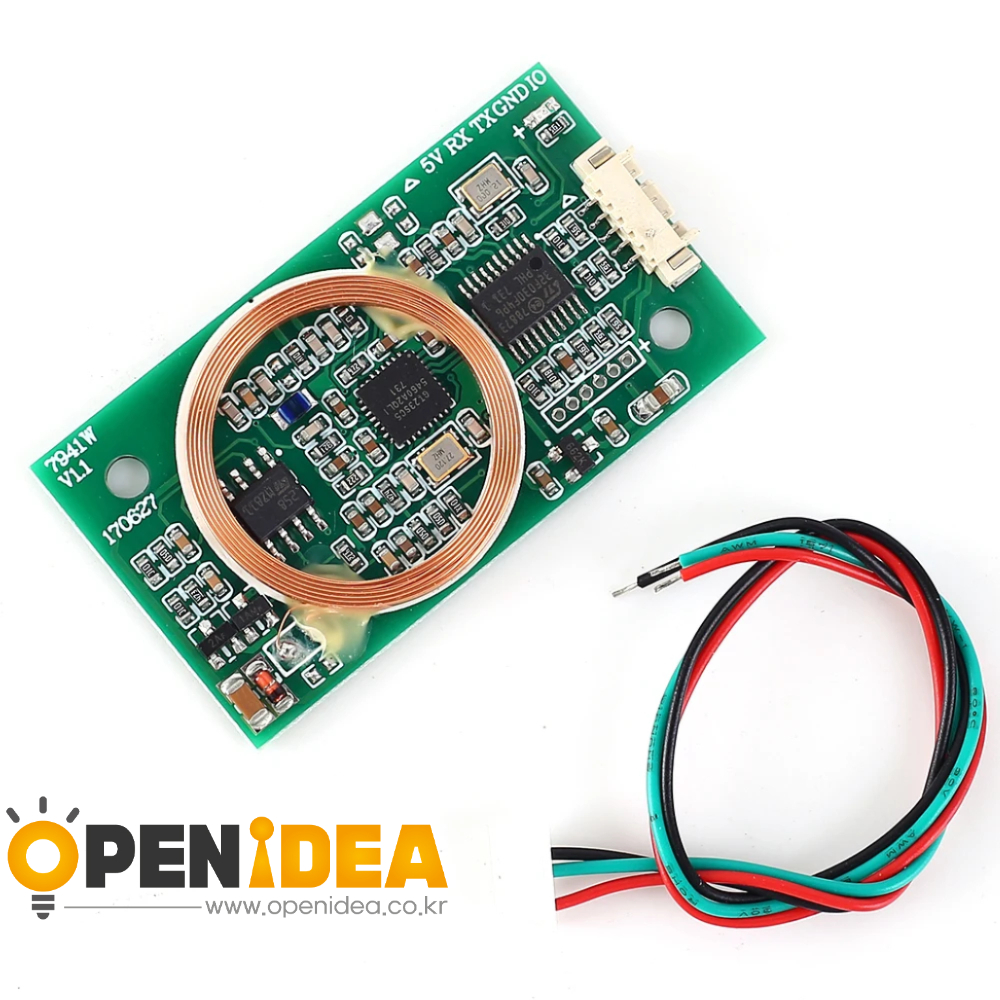

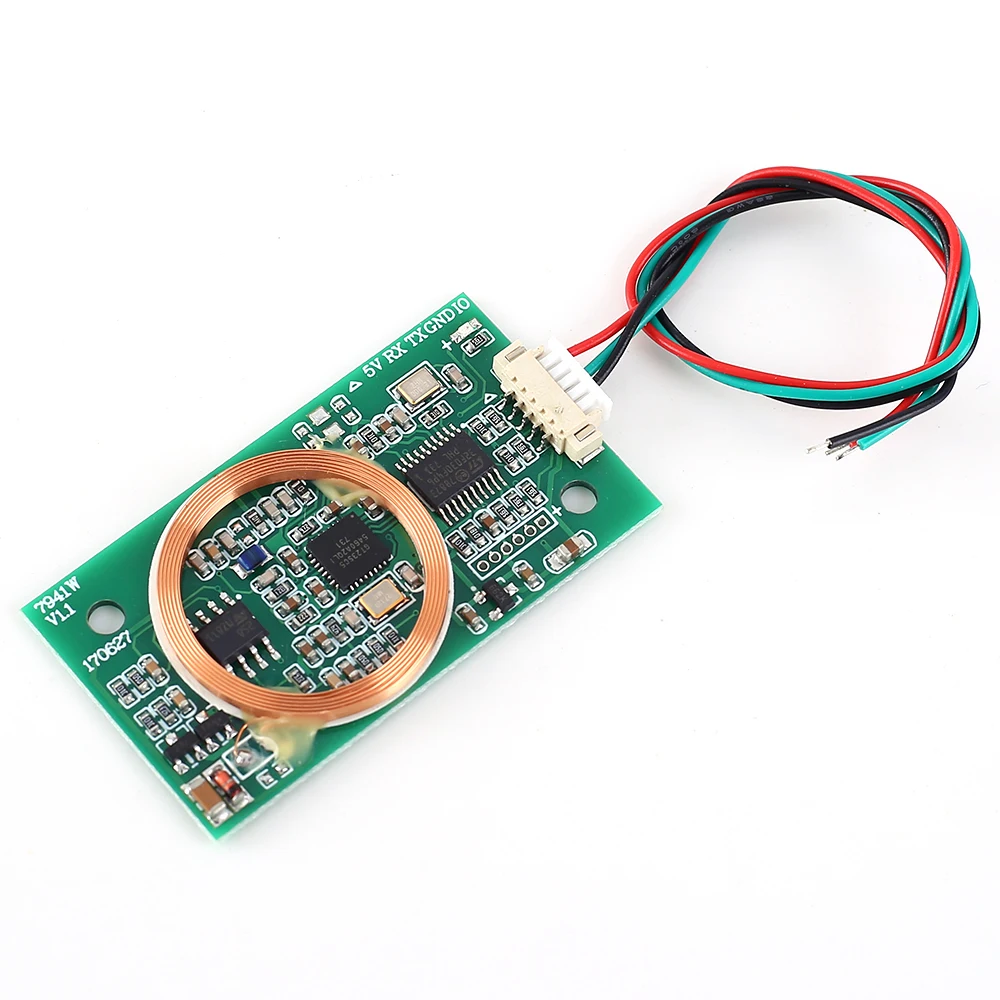

3. 연결 소개:

1>.5V: DC 5V 전원 공급 장치 핀; 선형 전력을 사용하면 더 나은 효과를 얻을 수 있습니다.

2>.RX: 핀 수신

3>.TX: 전송 핀

4>.GND: 전원 공급 장치 접지 핀

5>.IO: 정의

4. 프로토콜 소개:(UART 직렬 포트 통신 프로토콜은 아래와 같습니다)

1>. 프로토콜 헤더: 보내기 (0xAB 0xBA)

2>. 반환: (0xCD 0xDC)

3>. 주소: 기본 0x00

4>. 명령:

보내기:

1). 0x10 읽기 UID 번호

2). 0x11 UID 번호 (4 바이트) 쓰기, 기본 암호 ffffffffff 사용

3). 0x12 지정된 섹터 읽기

4). 0x13 지정된 섹터 쓰기

5). 0x14 그룹 A 또는 그룹 B의 암호 수정

6). 0x15 읽기 ID 번호

7). 0x16 쓰기 T5577 번호

8). 0x17 모든 섹터 데이터 읽기 (M1-1K 카드)

반품:

1).0x81 반환 작업 성공

2).0x80 반환 작업 실패

5>. 데이터 길이: 다음 데이터 길이를 의미합니다. itrsquos 0 이면 다음 데이터가 발생하지 않습니다.

6>. 데이터: 읽기 및 쓰기 데이터

데이터 전송:

1). 지정된 섹터 읽기: 데이터의 첫 번째 바이트는 섹터를 나타냅니다. 두 번째 바이트는 섹터의 특정 블록을 의미합니다. 세 번째 바이트는 A 또는 B 그룹 암호 (0x 0A/0x0B) 를 의미합니다. 6 바이트의 암호가 함께 제공됩니다.

2). 지정된 섹터 쓰기: 데이터의 첫 번째 바이트는 섹터를 나타냅니다. 두 번째 바이트는 섹터의 특정 블록을 의미합니다. 세 번째 바이트는 A 또는 B 그룹 암호 (0x 0A/0x0B) 를 의미합니다. 6 바이트의 암호와 16 바이트의 블록 데이터가 함께 제공됩니다.

3). 암호 수정: 첫 번째 바이트는 특정 섹터를 의미합니다. 두 번째 바이트는 A 또는 B 그룹 암호 (0x 0A/0x0B) 를 의미합니다. 6 바이트의 이전 암호와 새 암호가 함께 제공됩니다.

데이터 수신:

지정된 섹터 반환 데이터 형식을 읽습니다. 첫 번째 바이트는 섹터입니다. 두 번째 바이트는 섹터의 특정 블록입니다. 그런 다음 16 바이트의 블록 데이터가 제공됩니다.

7>. XOR 검사: 프로토콜 헤더를 제외한 다른 바이트 검사 결과

5. 예:

AB BA 00 10 00 10

AB BA 00 11 04 6D E9 5C 17 DA

AB BA 00 12 09 00 01 0A FF FF FF FF FF FF FF 10

AB BA 00 13 19 00 01 0A FF FF FF FF FF 00 01 02 03 04 05 06 07 08 09 01 02 03 04 05 06 07

AB BA 00 14 0E 00 0A FF FF FF FF FF FF 01 02 03 04 05 06 17

AB BA 00 15 00 15

AB BA 00 16 05 2E 00 B6 A3 02 2A

AB BA 17 07 0A FF FF FF FF FF FF 1A

6. 응용 프로그램:

1>. 출석 지문 읽기 쓰기 모듈

2>. 입구 가드 인터콤 읽기 쓰기 모듈

3>. 복제자
