1. 설명:

4 비트 USB to UART 변환기 모듈 FT232HL USB Type-C 허브 TTL 신호 통신기입니다.

2. 기능:

1>. 조심스럽게 최적화 된 회로, 최대 12Mbps 통신 속도

2>. 5V 레벨과 호환되는 TTL

3>. 온보드 DC 5V 전원 인터페이스, 500MA 전류 출력, 부하 용량 향상

4>. 온보드 EROM, FT PROG 소프트웨어를 통해 JRAG/SPI 및 기타 인터페이스 형식으로 구성 할 수 있습니다.

5>. 사용 가능한 모든 IO가 모두 내보내집니다.

6>. 각 직렬 포트에는 직렬 포트의 상태를 관찰하기에 편리한 독립 트랜시버 표시기 LED가 있습니다.

7>. 몰입 골드 PCB, 무연 공정, M3 장착 나사 구멍 포함

8>. 4 개의 직렬 포트가 동시에 연결되므로 동시에 데이터를 관찰 할 수 있습니다.

3. 매개 변수:

1>. 공급 전압: 전원 공급 장치 (5.0V)

2>. 현재: 50MA

3>. 전송률: 1200-921600

4>. 전송 속도: 12MBPS

5>. 작업 온도:-25 ℃ ~ 85 ℃

6>. 작업 습도: 5% ~ 95% RH

7>. 크기: 95*45*28mm

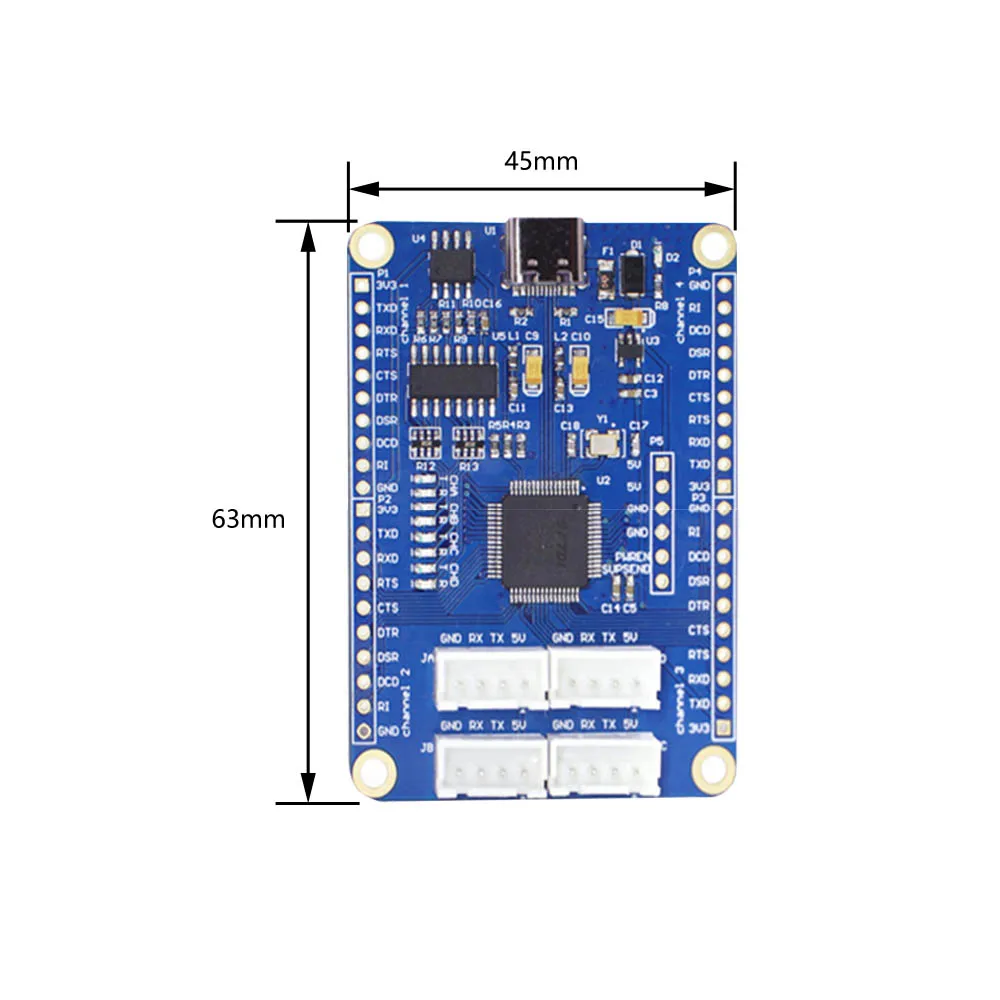

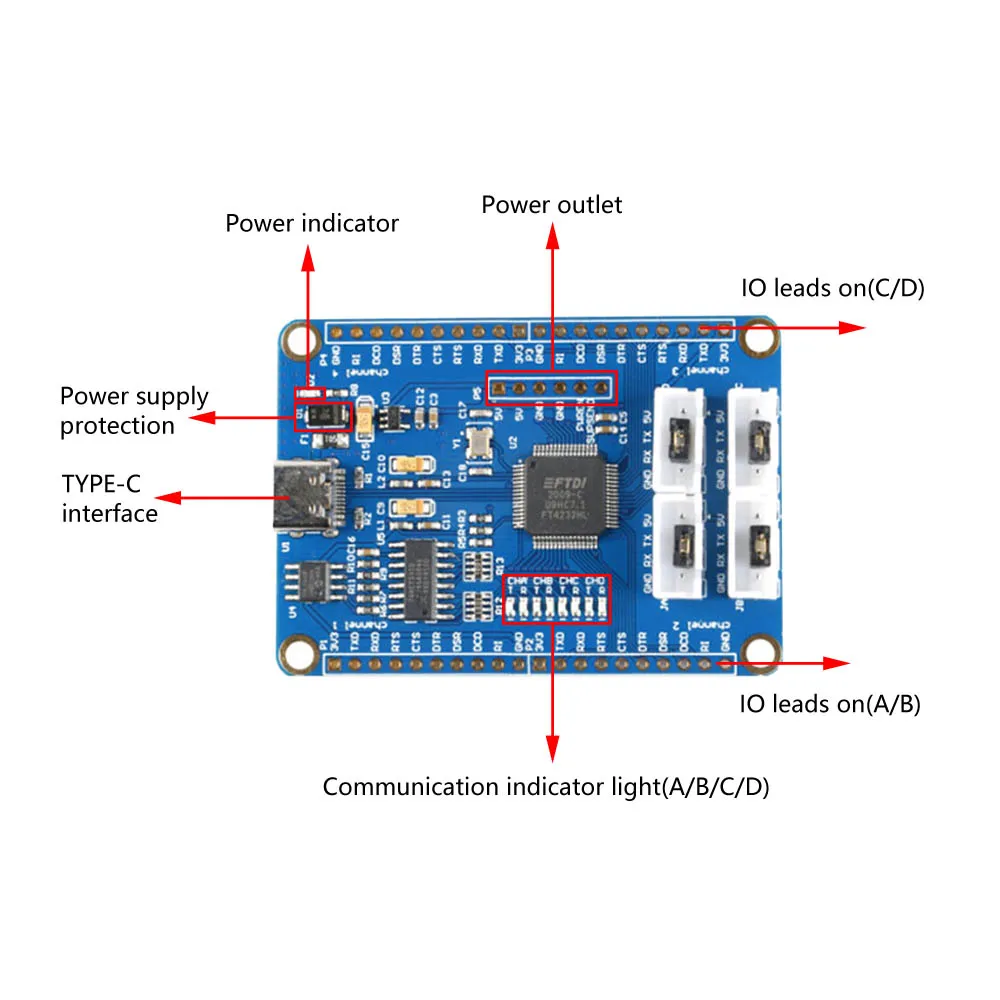

4. 인터페이스 설명:

1>.VCC: 전원 공급 장치 (5.0V);

2>.RXD: 모듈 자체 포트의 수신 핀 (TTL 레벨, RS232 레벨에 직접 연결되지 않음) 을 MCU의 TXD에 연결할 수 있습니다.

3>.TXD: 모듈 자체 포트의 수신 핀 (TTL 레벨, RS232 레벨에 직접 연결되지 않음) 을 MCU의 RXD에 연결할 수 있습니다.

4>.GND: 땅.

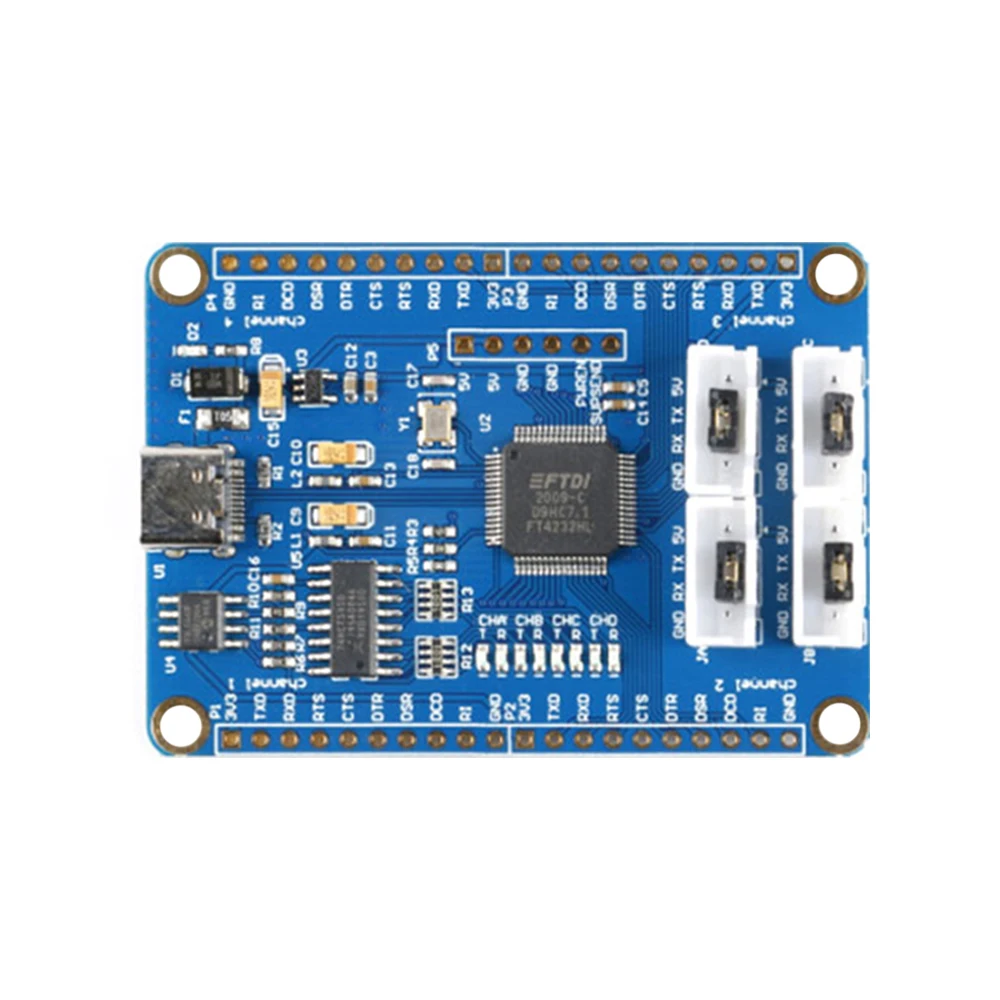

5. 핀 기능:

정상적인 통신을 위해 연결해야하는 핀:

1>.USB 인터페이스: 컴퓨터 또는 호스트 컴퓨터에 연결하려면 연결해야합니다. 전원 선택 스위치를 V-USB 쪽으로 돌려 USB에서 전원을 공급하십시오.

2>.TX A/B/C/D: 직렬 데이터 전송 핀 (RX에 해당하는 모듈의 자체 데이터 유출 → 외부 장치의 데이터 수신);

3>.RX A/B/C/D: 직렬 데이터 수신 핀 (외부 장치의 TX. 데이터 전송에 해당하는 모듈의 자체 데이터 입력 ← 참조).

4>.GND: 전원 접지 (GND가 연결되어 있어야하며 잘못 연결되어서는 안됩니다. 그렇지 않으면 장치 또는 직렬 포트 모듈이 손상 될 수 있습니다).

통신에 다음 핀은 필요하지 않으며 필요에 따라 연결 여부를 결정할 수 있습니다.

1>. IO는 양쪽에서 리드: CTS/RTS/DCD/RI/DSR 및 5V 전원 공급 장치와 같은 유량 제어 핀을 포함하여 일반적으로 사용되지 않는 직렬 포트로 연결됩니다. 필요에 따라 연결 여부를 결정하십시오.

2>. 전기적 특성으로 인해 양쪽의 IO에있는 RX 핀은 통신에 사용할 수 없지만 신호 측정에만 사용할 수 있습니다. 통신을 위해 흰색 XH2.54 터미널의 RX를 사용하십시오. 다른 IO는 정상적으로 사용될 수 있습니다.

3>. 공장 테스트에서 TX/RX는 직접 연결되어 사용 중에 제거 할 수 있습니다.

6. 참고:

1>. 5V TTL 레벨 직렬 포트입니다. RS 232 레벨 장비 (± 5V ~ ± 15V) 를 연결하지 마십시오.

2>. 이 모듈에 USB가 공급되는 경우 부하가 500mA 를 초과해서는 안됩니다. 그렇지 않으면 모듈 또는 컴퓨터 USB에 과부하가 걸려 손상 될 수 있습니다 (통신은 3 개의 GND/TX/RX 와이어 만 필요합니다).

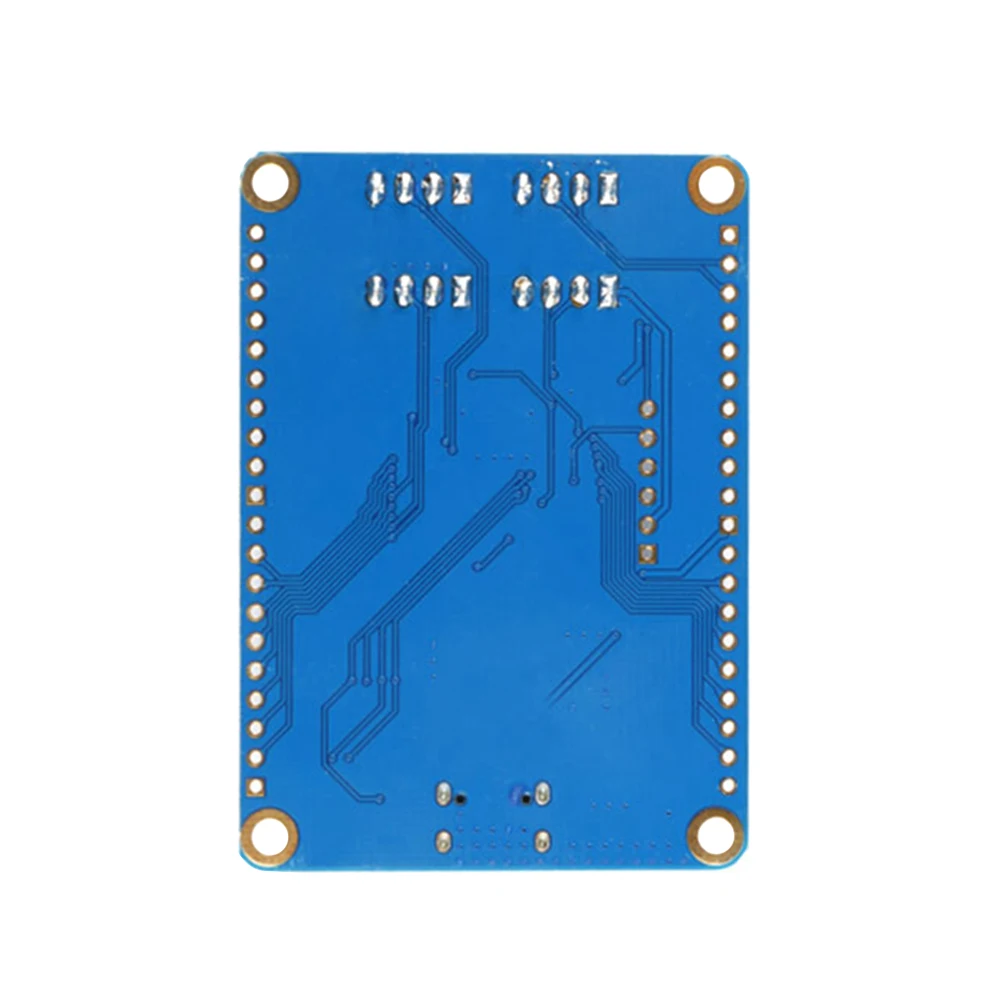

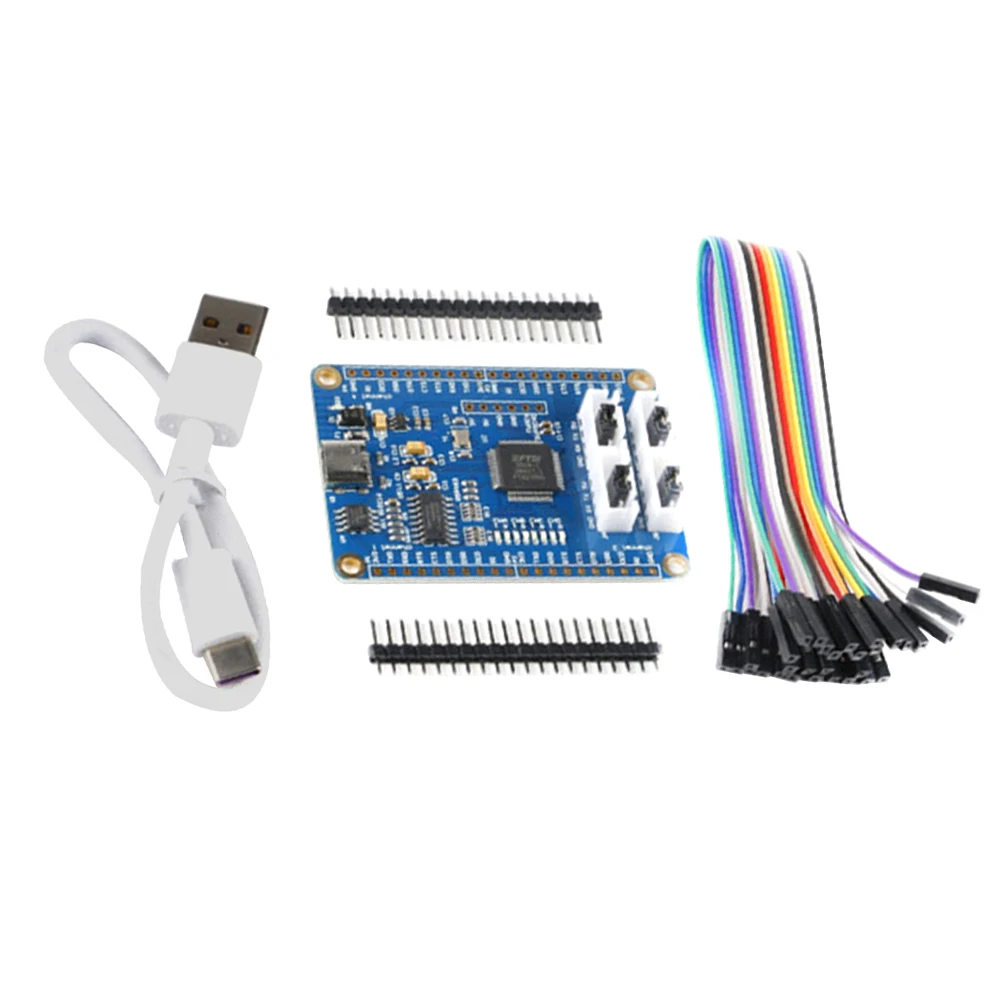

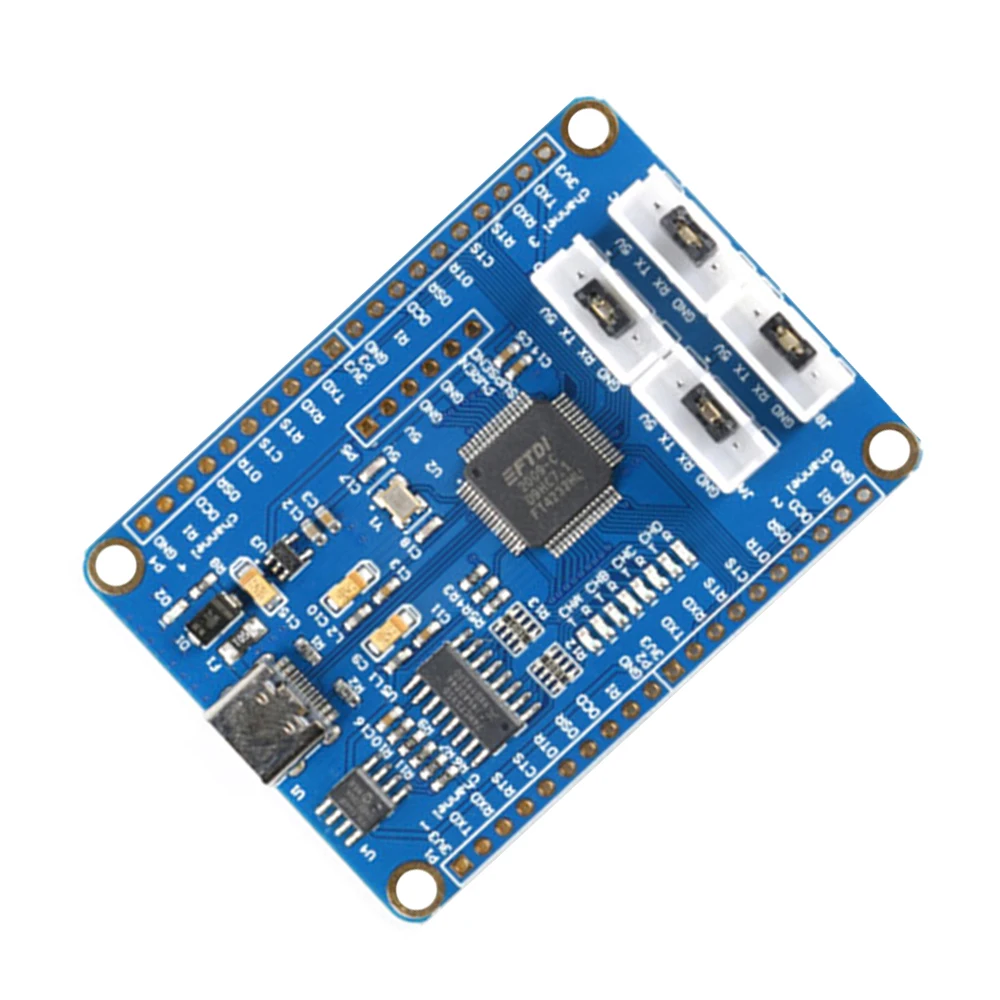

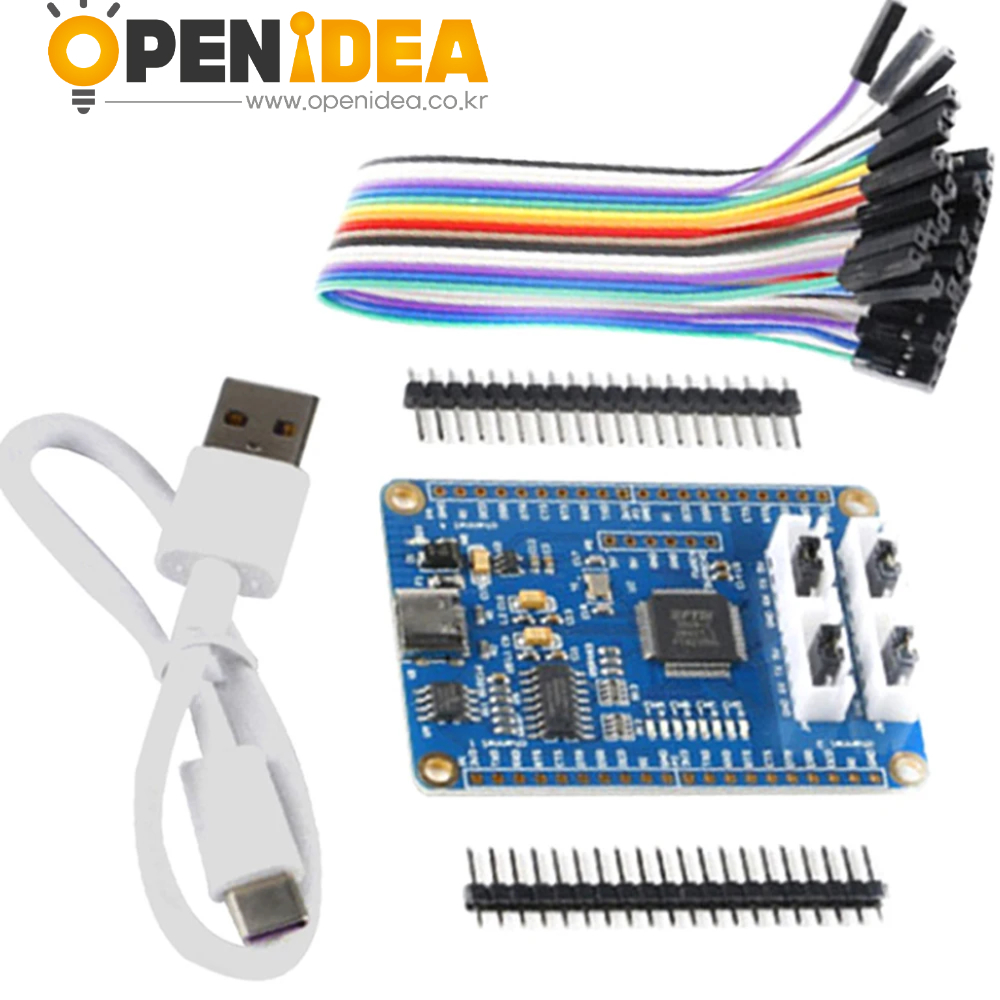

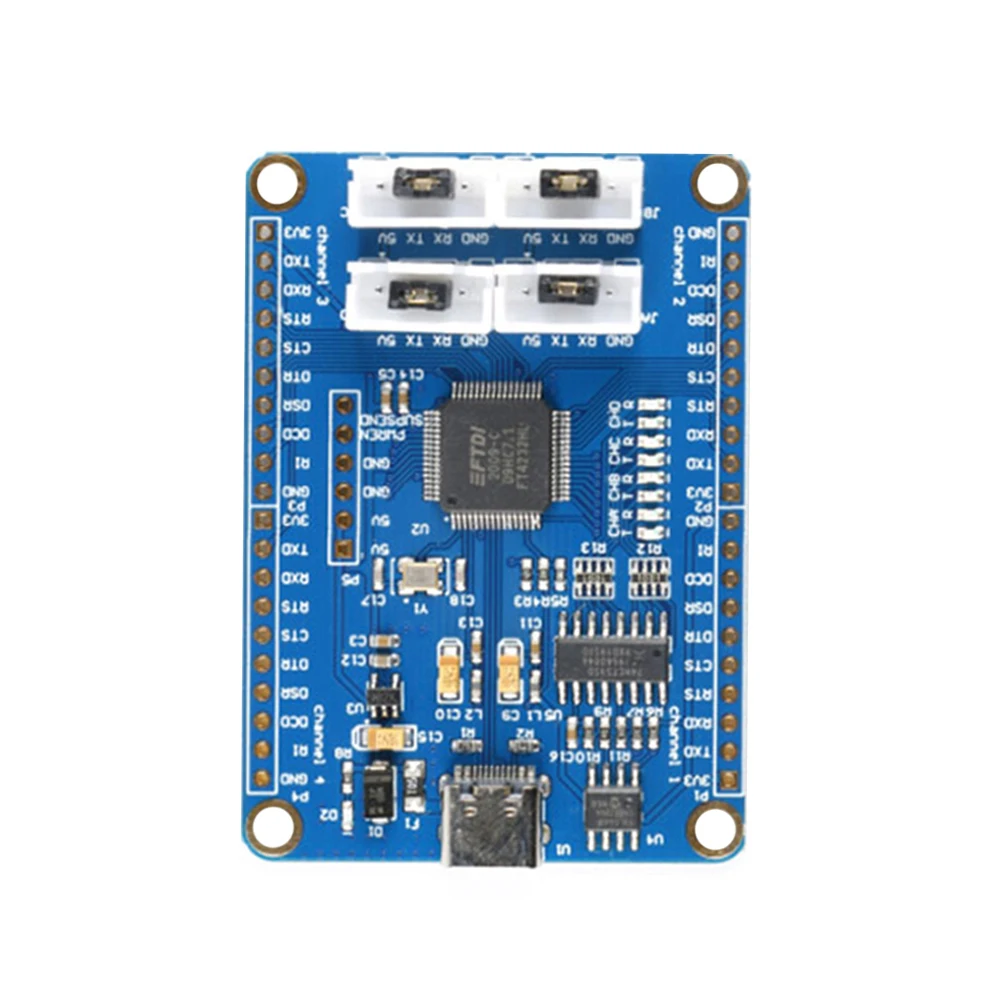

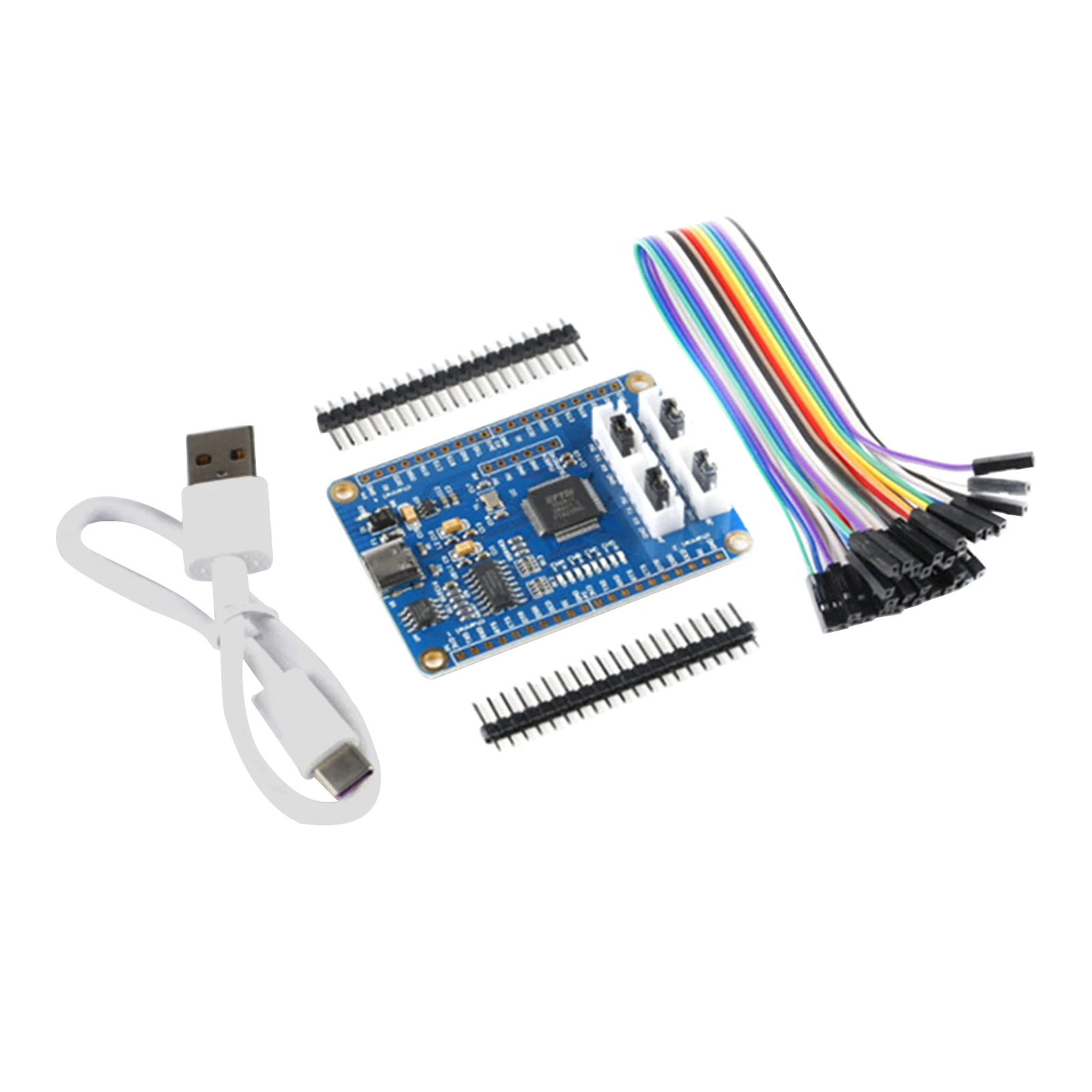

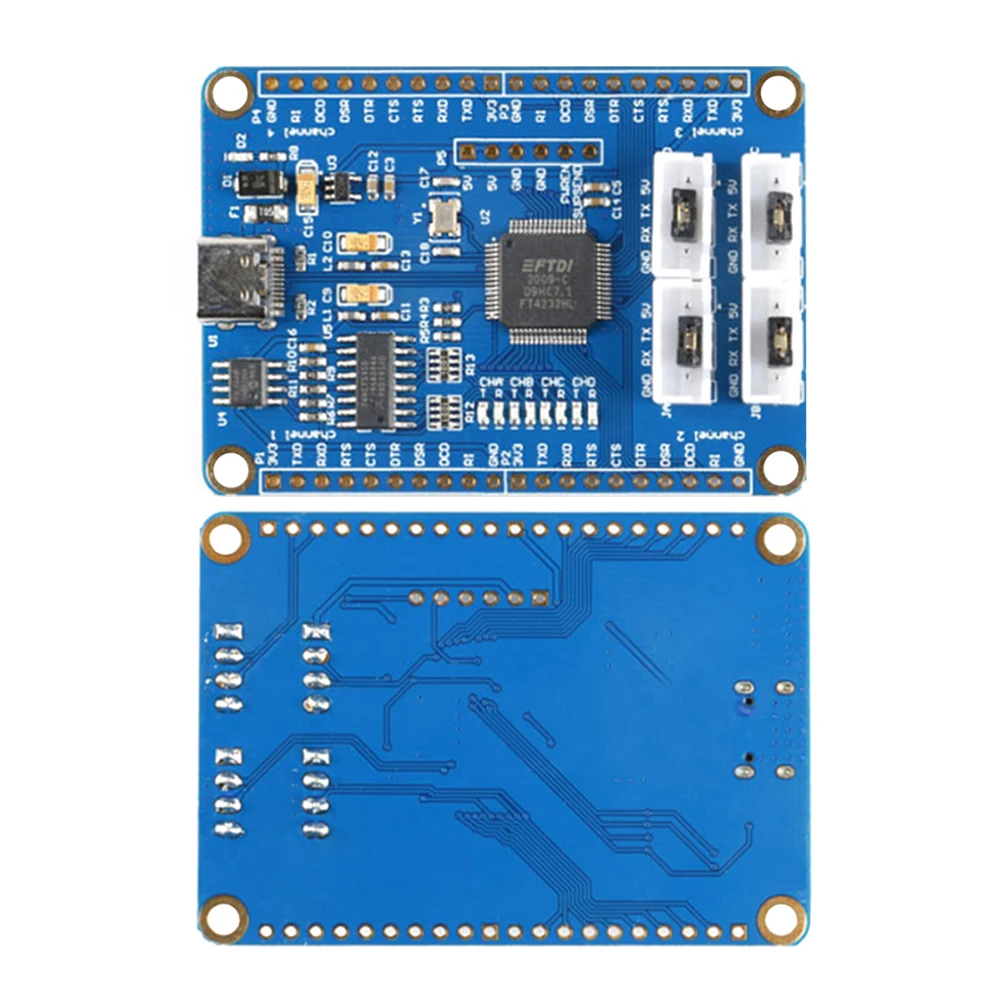

7. 패키지:

1>.1 개 4Bit USB to UART 변환기 모듈

2>.1 개 16Pin Famle to Famle 듀퐁 라인

3>.2 개 20 핀 남성 핀

4>.1pcs USB 라인
