1. 설명:

그것은 초음파 분무 모듈입니다. 버튼 전원 켜기 모드로 설정된 경우 SW1 솔더 조인트를 분리하고 버튼을 KEY 위치에 연결하고 버튼이 트리거 모드에 있어야합니다. 기본 전원 켜기는 종료입니다. 켜려면 클릭하고 끄려면 클릭하십시오.

2. 기능:

1). 초미세 스프레이 입자, 다량의 분무, 높은 분무 높이 및 습식 테이블 상단 없음.

2). 낮은 구동 전압, 낮은 전력, 낮은 임피던스, 안정적인 파형 및 높은 변환 효율.

3). 낮은 유전체 손실, 낮은 열 발생, 내 부식성, 산 및 알칼리 내성, 긴 서비스 수명.

4). 링 모양, 중간 스프레이, 5um 초미세 스프레이 조리개, 740 초고밀도 스프레이 조리개.

5). 안티-산화 은층 보호 코팅 공정, 약 3000 시간의 수명.

3. 분무기 드라이브 보드 매개 변수:

1). 제품 이름: 초음파 분무 모듈

2). 작동 전압: 3.5V-5V

3). 작동 전류: 0.3A-1A

4). 대기 전력 소비: 2uA

5). 스캐닝 주파수: 158KHz-190KHz

6). 공명 주파수: 180KHz-186KHz

7). 정적 커패시턴스: Co = 3000 +/-15% pF

8). 기계적 품질 계수: Q = 800 (최소)

9). 정격 전력: 2W * 2

10). 작업 온도:-25 ℃ ~ 85 ℃

11). 작업 습도: 5% ~ 95% RH

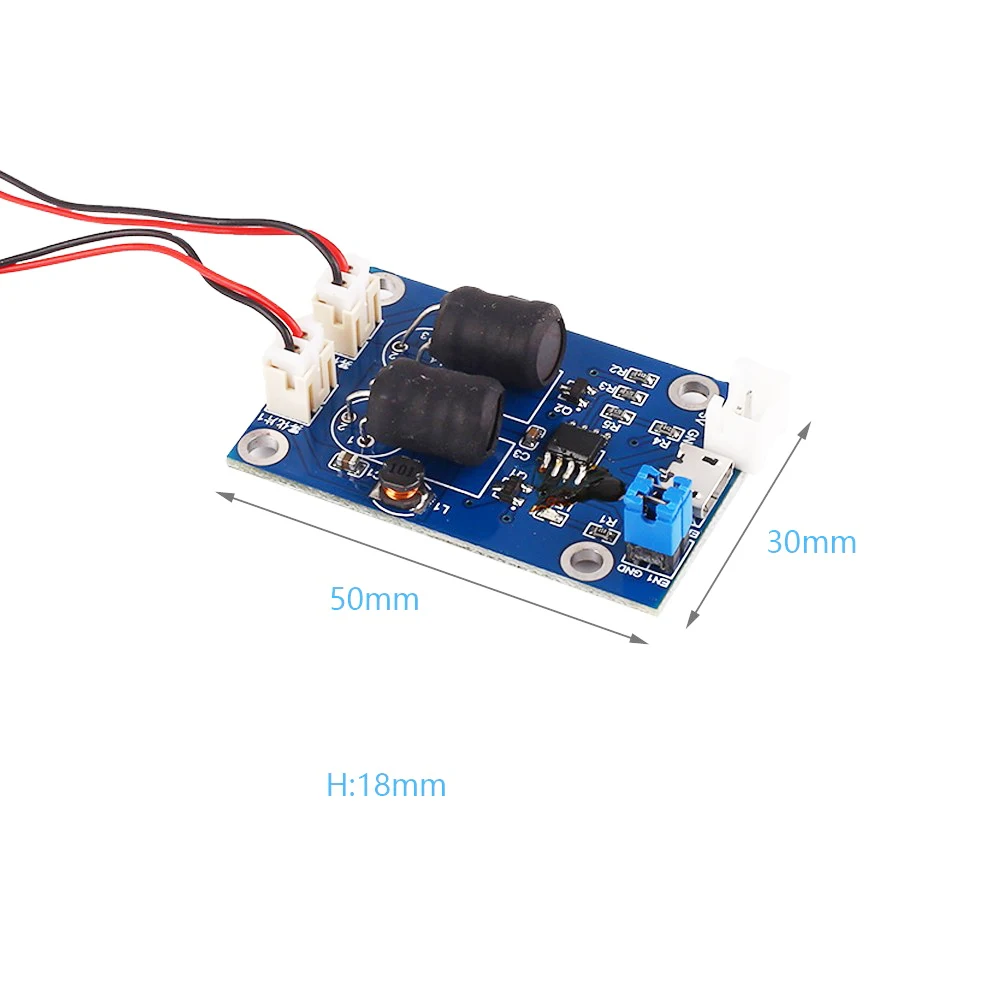

12). 크기: 50*30*18mm

4. 분무 필름 매개 변수:

1). 직경: 16mm

2). 공명 주파수: 103KHz-113KHz

3). 작동 전압: 3V-5V

4). 작동 전류: 300mA

5). 피크 전압: 80V (최소)

6). 정격 전력: 2W

7). 전력 범위: 0.6W-3W

8). 강판 두께: 0.05mm

9). 조리개: 5um

10). 구멍 수: 720 개

11). 원자화 양: 15-450 ml/h

12). 정적 커패시턴스: 1600pF

5. 일반적인 문제:

1). 가능하면 분무 용수에 순수한 물을 사용하는 것이 좋으며, 수돗물도 사용할 수 있습니다. 분무 시트가 깨끗할수록 수명이 길어집니다. 소독액을 사용하지 마십시오.

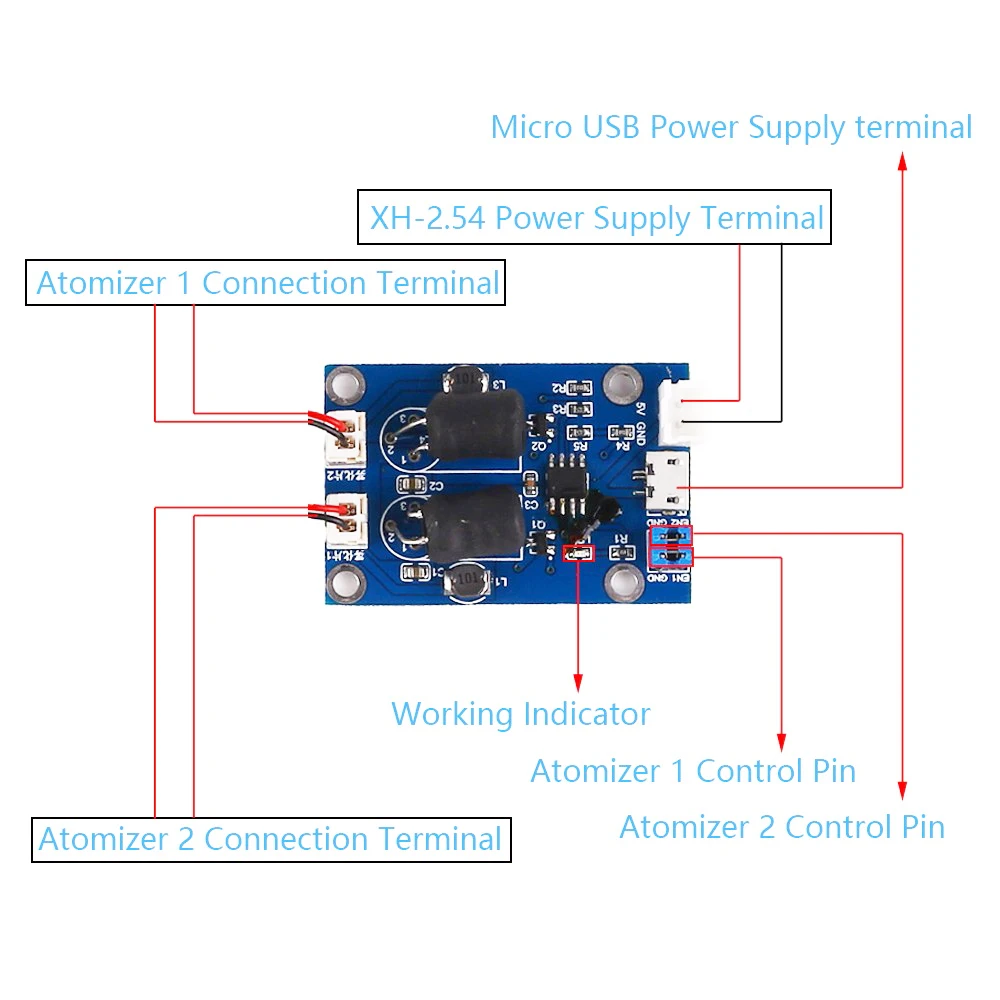

2). 작동하려면 분무 필름을 분무 드라이브에 연결해야 합니다. 드라이버 보드를 프로그래밍 할 필요가 없습니다. 분무 필름의 작동은 EN1 및 EN2 핀에 의해 제어됩니다.

3). 전원 공급 장치는 일반 데이터 라인 플러그인 보드의 마이크로 USB 인터페이스로 전원을 공급할 수 있으며 외부 전원 공급 장치는 XH2.54 단자를 통해 제공됩니다.

4). 사용시 분무 시트의 상단에 물이 넘치지 않아야하며 하단 표면은 물과 완전히 접촉해야합니다. 면봉을 사용하여 바닥을 고정하는 것이 좋습니다 면봉으로 분무 시트를 만들고 면봉의 모세관 효과를 사용하여 분무를 위해 물을 빨아들입니다. 액체 표면에 직접 고정하거나 젖은 곳에 놓을 수도 있습니다 스폰지.

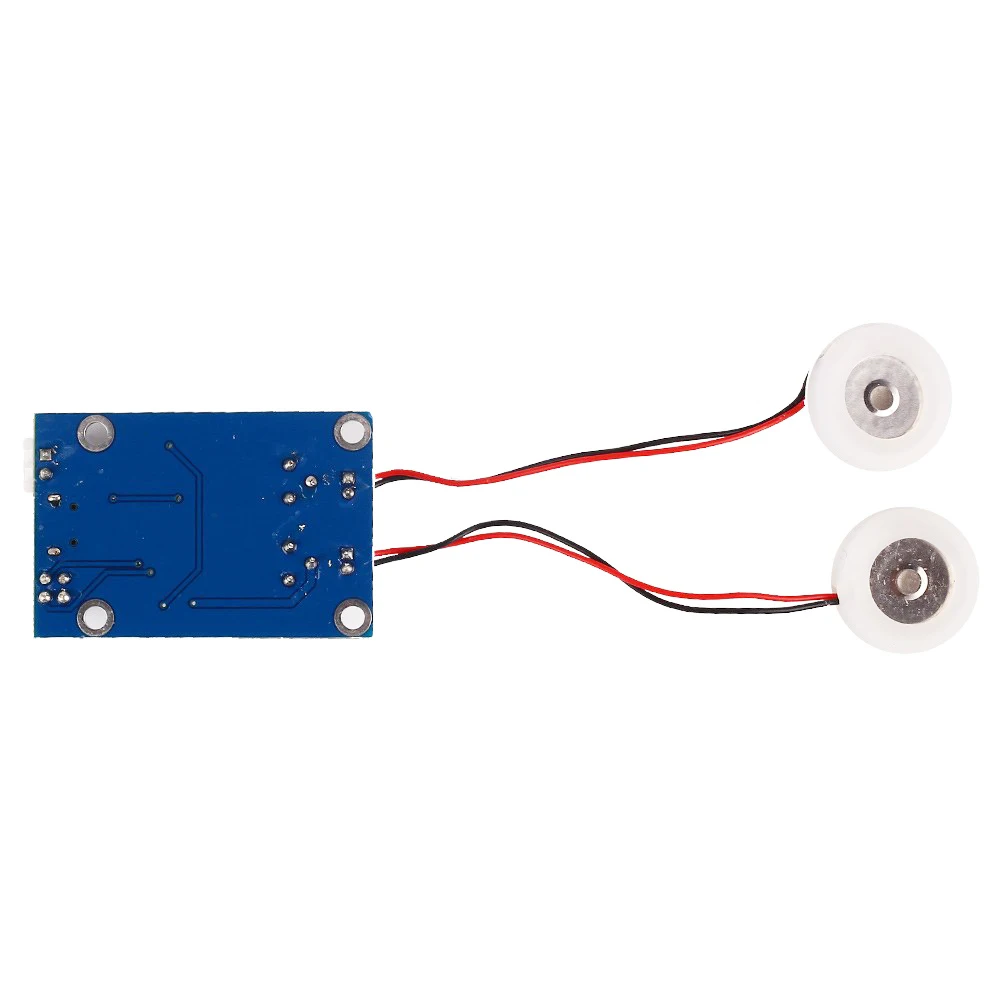

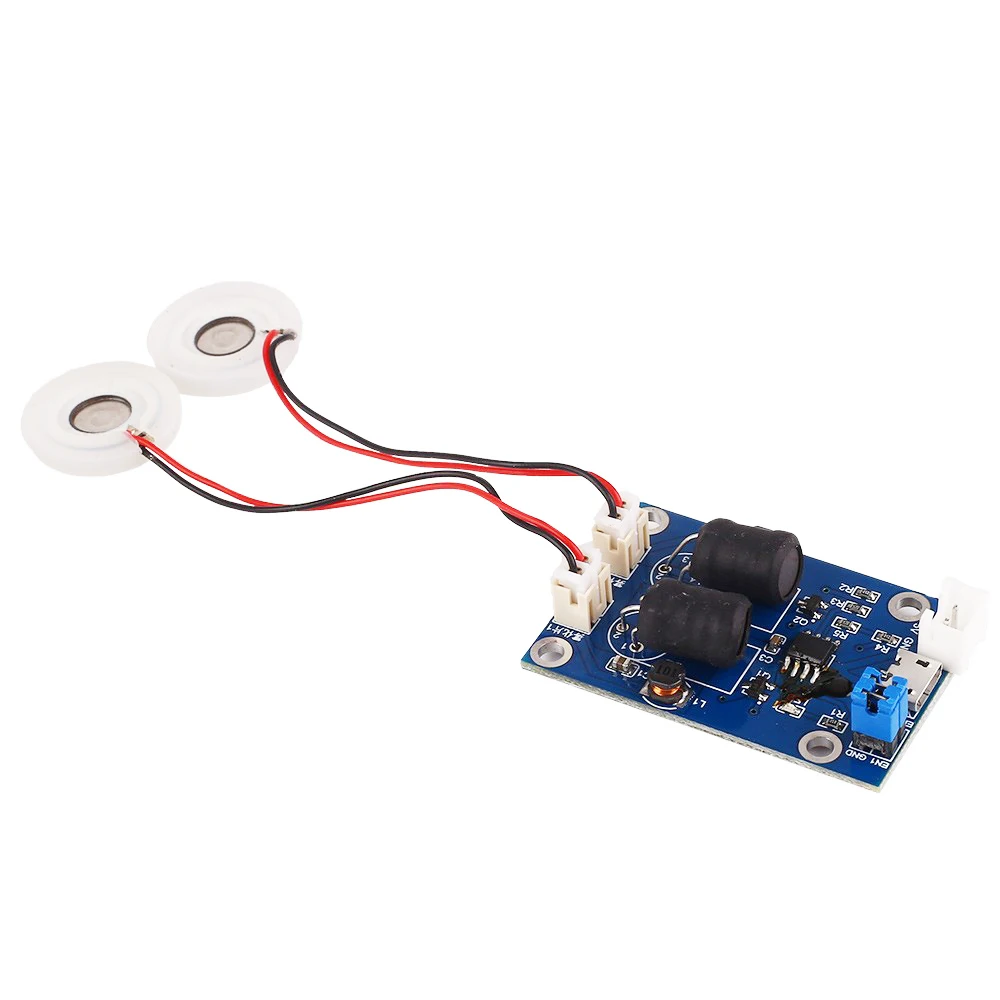

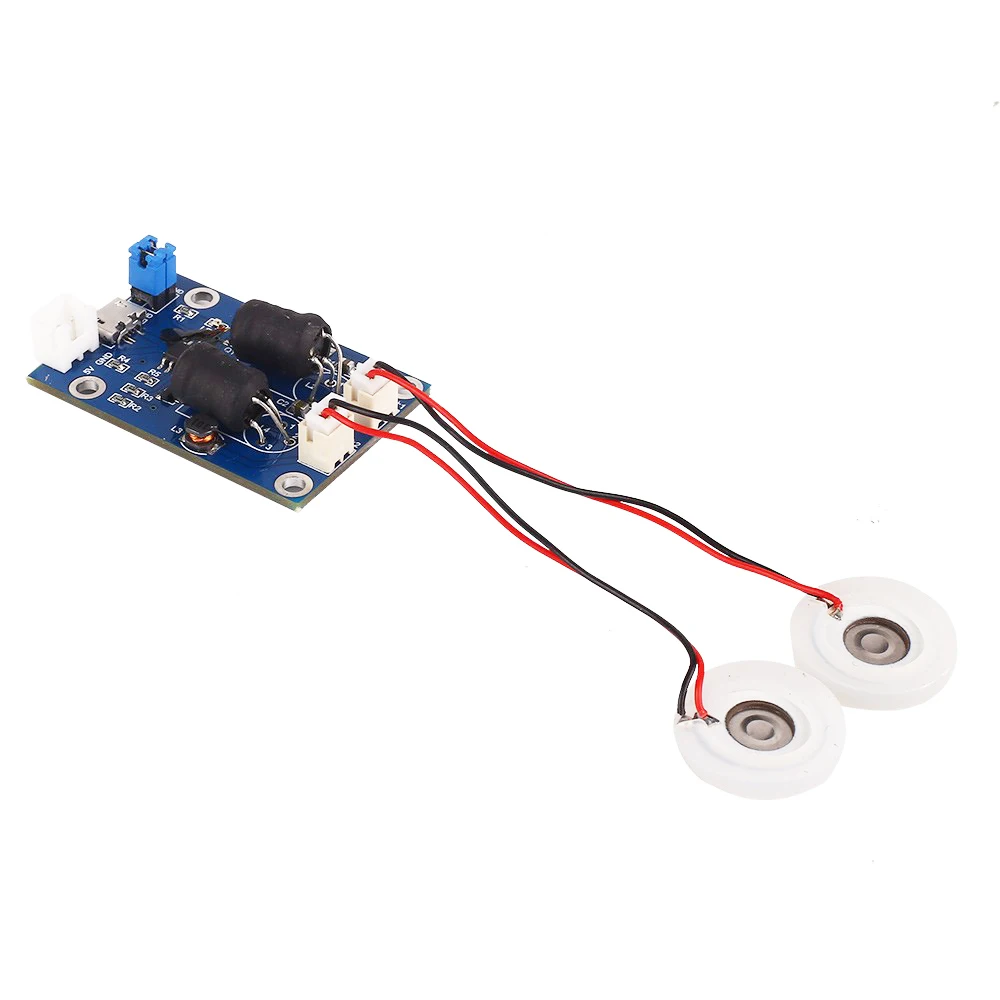

6. 패키지:

1).1pcs 초음파 분무 모듈

2).2PC 분무 필름

3).2 개 면봉
