특징:

1. 제품은 품질이 보장 된 고품질 재료로 만들어졌습니다.

2. 안정적인 제품 성능과 긴 서비스 수명

3. 외관 디자인은 컴팩트하며 명확하고 간단한 배선을 한눈에 볼 수 있습니다.

4. 이 제품은 다양한 응용 시나리오를 가지고 있으며 DIY 애호가에게 매우 적합합니다.

5. 응용 시나리오: LED 조명기구, Wi-Fi 장치, 무선 모니터링 장치, 배터리 스위치, 전자 잠금 장치, 소형 모터, 모터, 부저, 캐비닛 조명, 점화 전자 회로 기판 용 전원 공급 장치, 등

매개 변수:

작동 전압: DC3.6V-24V

최대 부하: 2A (최대 부하 전력 40W)

정전기 전류: 3.6mA ~ 5.5mA (6.08mA)

작동 주파수: 433MHz

수신 감도: ≥ -107dBm (-90dBm)

출력 전압: 입력 DC3.6V ~ DC24V 출력 DC3.6V ~ DC24V

변조 모드: ASK

지원되는 인코딩 형식: 학습 코드 1527

입력 전압 = 입력 전압 (MOS 트랜지스터 음극 전극으로 제어)

저장된 리모컨 수: 기능 모드에 따라 모듈은 최대 5 개의 (페어링) 기능만 저장할 수 있습니다. 예를 들어, 모듈은 5 개의 "조그 키" 또는 5 쌍의 "인터록 키" 또는 5 쌍의 "자체 잠금 키" 또는 5 가지 기능의 조합을 기억할 수 있습니다. 두 개의 조그 키, 두 개의 자동 잠금 키 및 한 쌍의 연동 키 기억과 같은

작업 모드: 조깅, 자동 잠금, 연동

학습 방법: 주요 학습

작업 온도: 섭씨-20 ~ 80 도

주의 예:

수신 모듈은 일반적으로 열린 공간에서 약 30 ~ 50 미터에 도달 할 수 있으며 (다른 리모콘의 조합에 따라 다름) 원격 제어 거리는 주변 장애물, 벽, 철 상자. 따라서 모듈의 원격 제어 거리가 짧으면 너무 걱정할 필요가 없으며 테스트 위치를 변경해 볼 수 있습니다.

사용 지침

전기 장비에 필요한 전압과 제어 모듈이 해당 전압에 연결되어 있습니다.

예를 들어 3.6 V를 입력하면 원격 제어로 3.6 V의 전기가 출력됩니다.

리모콘 라이트 버튼을 1 초 동안 누르면 모듈이 전원 공급 장치를 출력합니다

리모콘 키를 1 초 동안 누르면 모듈 출력이 꺼집니다.

적용 범위: LED 조명, LED 조명 스트링, 크리스마스 트리 조명 스트링, 무대 조명 제어 스위치

단락을 피하기 위해 배선을주의 깊게 점검하십시오.

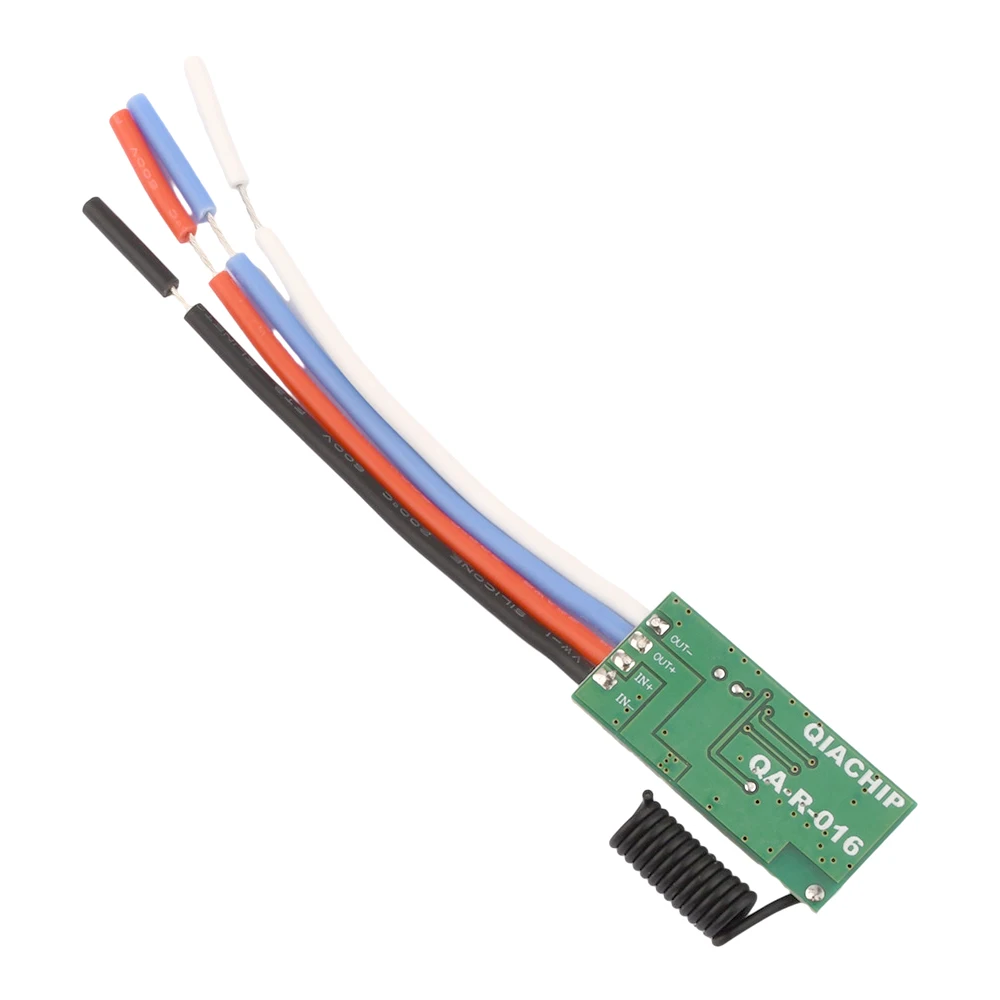

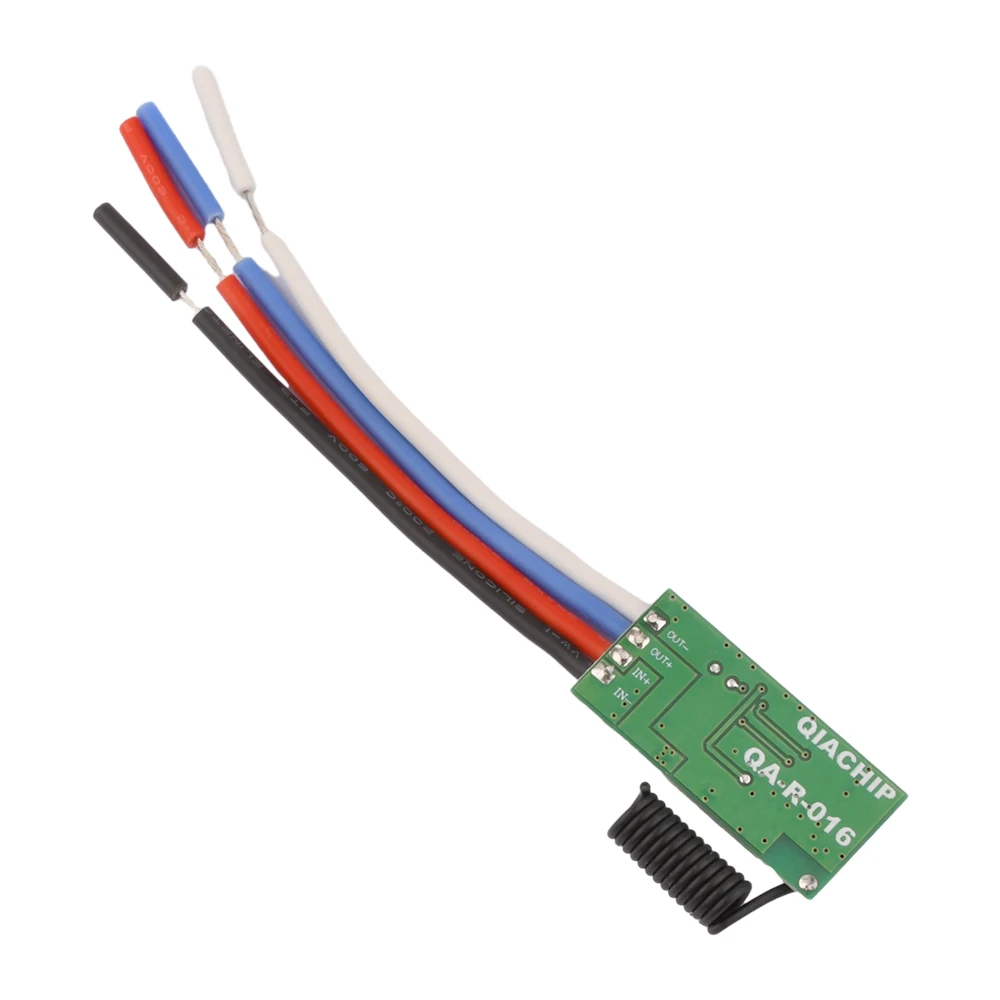

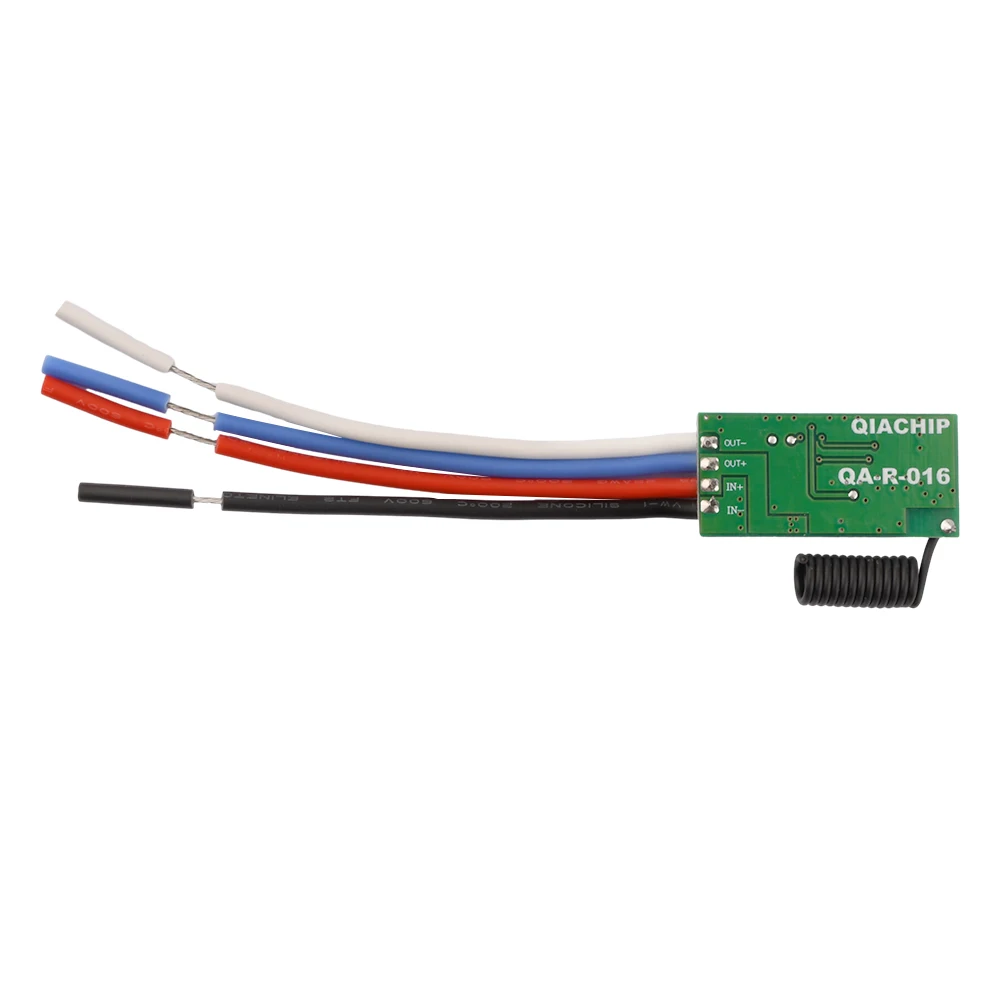

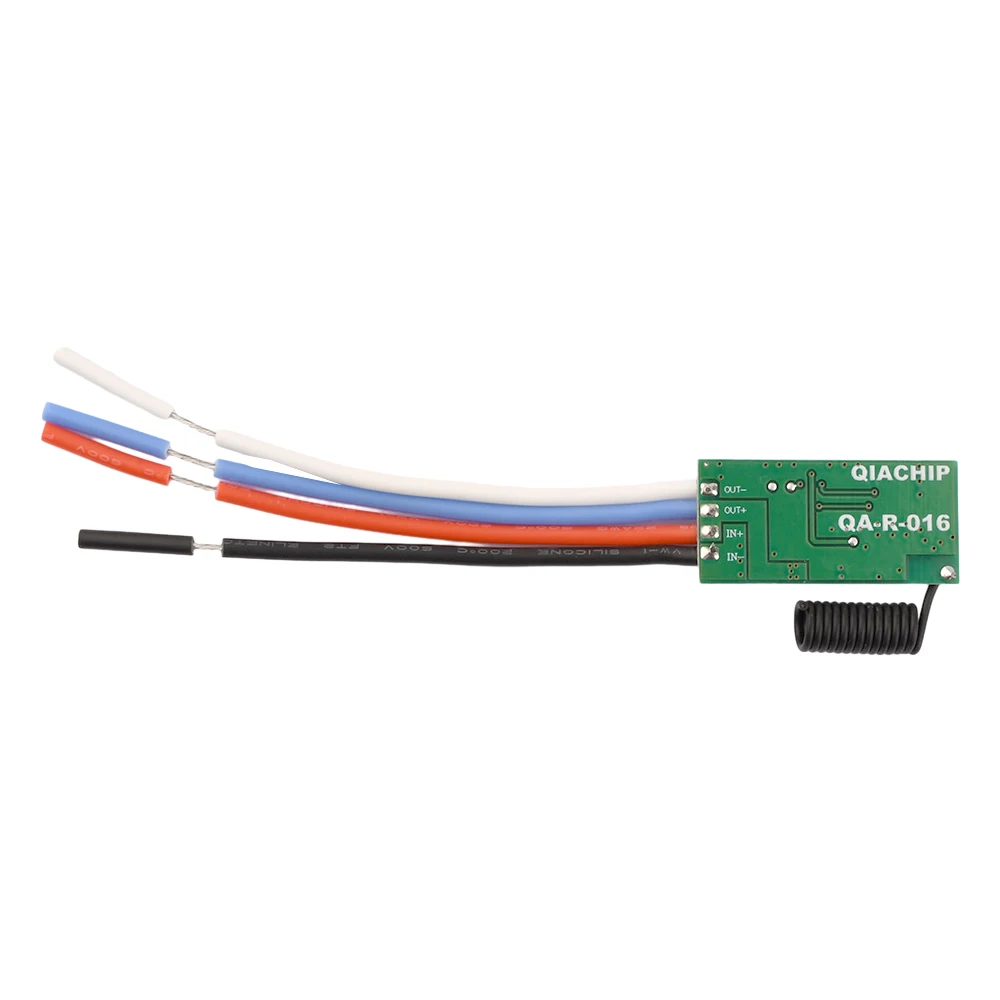

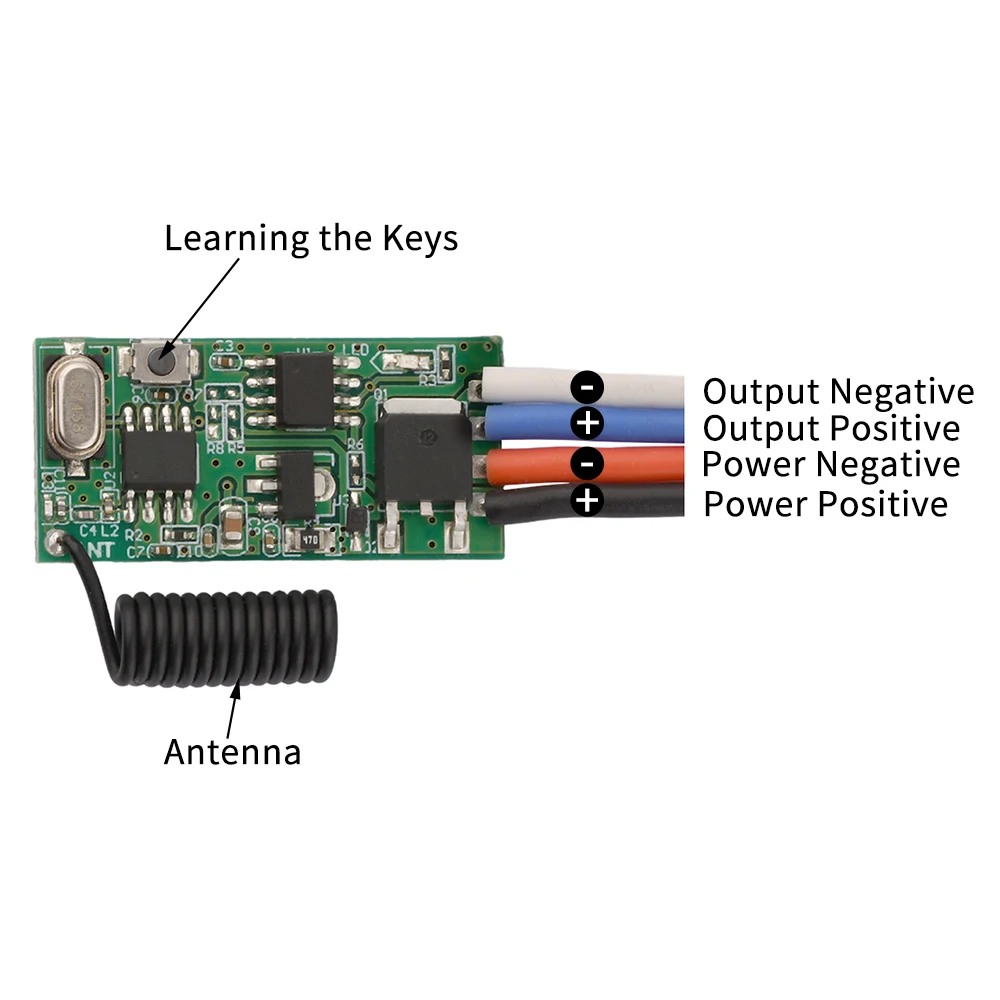

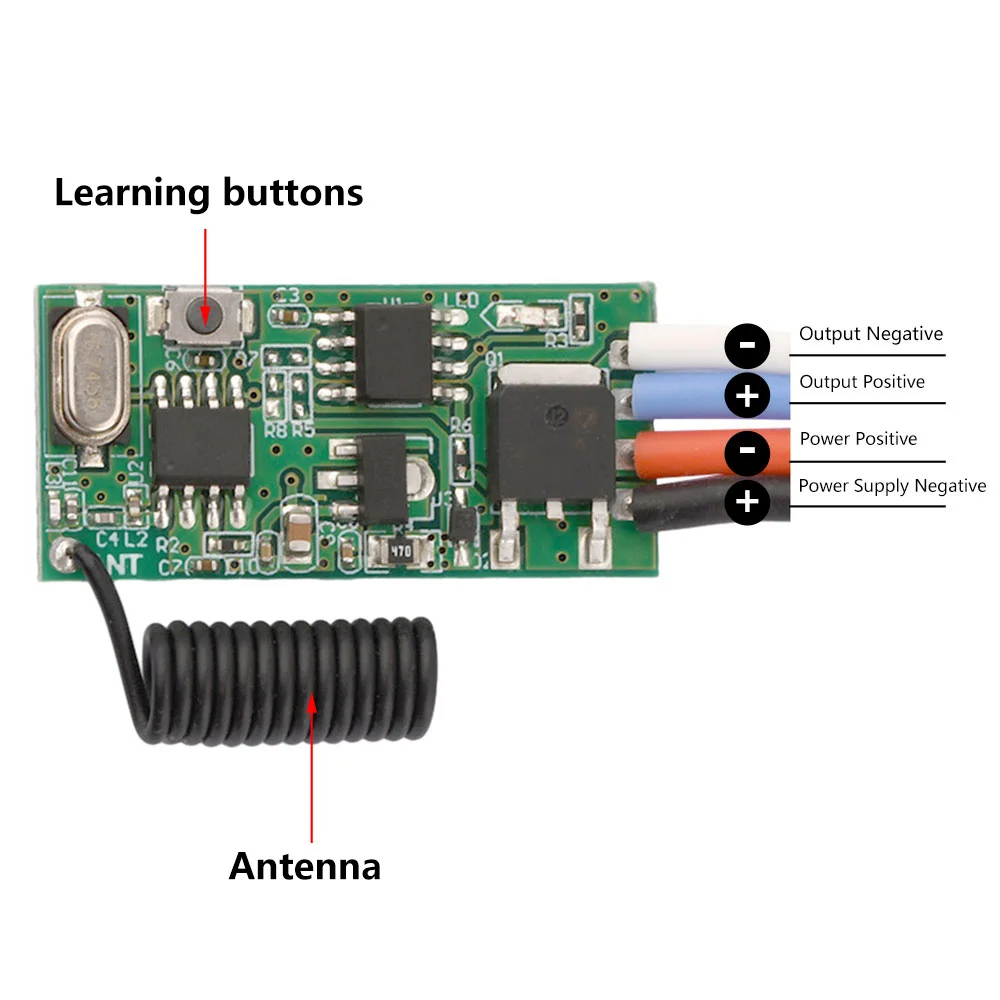

검정 (-음성) 빨강 (+ 양성) 【전원 입력 단자】

흰색 (-음수) 노랑 (+ 양수) [부하 출력 단자]

1. 출력 작업 모드 (조그/자동 잠금/연동/지연/전원 켜기/끄기의 4 가지 유형으로 구분)

A. 조그: (리모콘을 길게 눌러 열고, 놓고 닫습니다)

B. 자체 잠금: (리모컨을 눌러 열고 리모컨을 다시 눌러 닫습니다)

C. 연동: (리모컨의 첫 번째 버튼을 눌러 열고 리모컨의 두 번째 버튼을 눌러 닫습니다)

D. 지연: (리모컨을 눌러 켜고 5 초 이내에 자동으로 끕니다)

2. 이용 방법

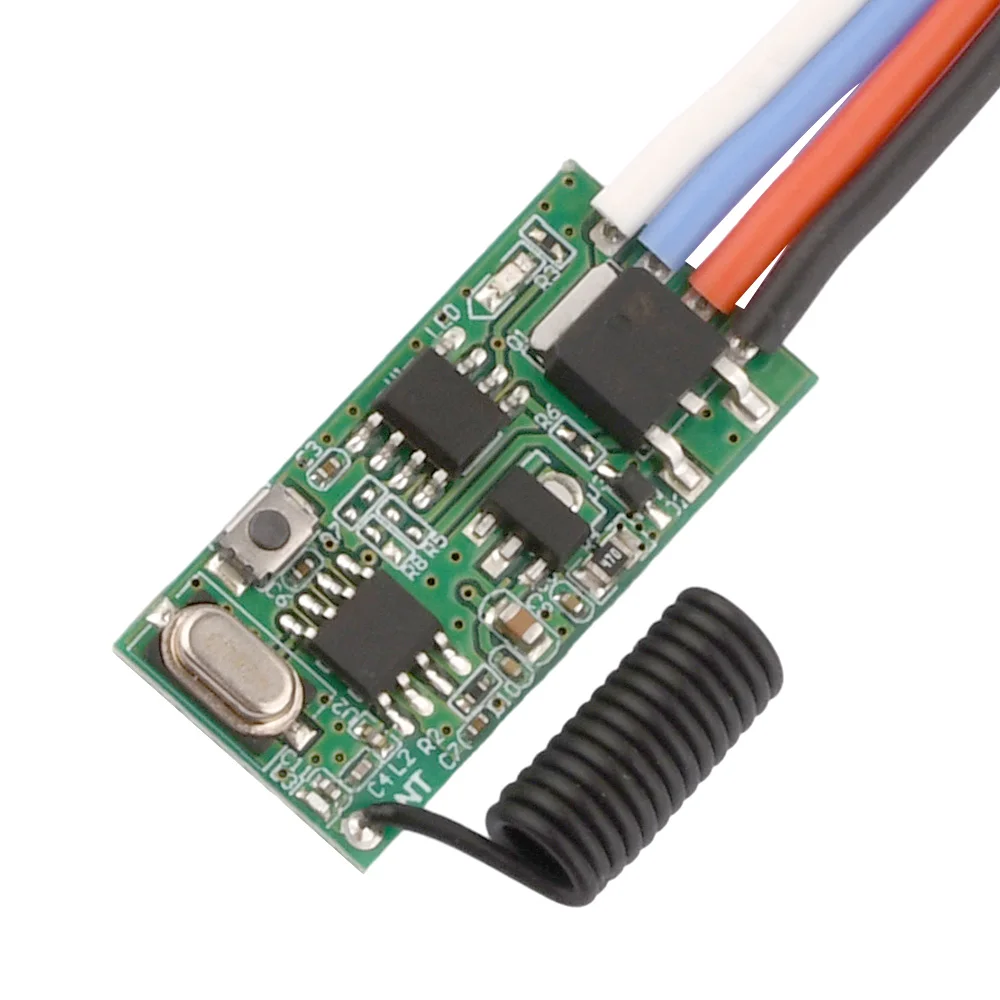

1) 조그로 설정: 수신 모듈의 코드 일치 버튼을 한 번 (약 2 초) 누르면 파란색 표시등이 8 초 이내에 켜집니다. 리모컨의 아무 버튼이나 한 번 누르면 코드가 성공적으로 일치합니다.

2) 자동 잠금으로 설정: 수신 모듈의 코드 일치 버튼을 두 번 (약 2 초) 누르면 파란색 표시등이 8 초 이내에 켜집니다. 리모컨의 아무 버튼이나 한 번 누르면 코드가 성공적으로 일치합니다.

3) 연동으로 설정: 수신 모듈의 코드 일치 버튼을 세 번 (약 2 초) 누르면 파란색 표시등이 8 초 이내에 켜집니다. 리모컨의 아무 버튼이나 한 번 누르면 코드가 성공적으로 일치합니다.

4) 지연을 5 초로 설정: 수신 모듈의 코드 일치 버튼을 4 번 (약 2 초) 누르면 파란색 표시등이 8 초 이내에 켜집니다. 리모컨의 아무 버튼이나 한 번 누르면 코드가 성공적으로 일치합니다.

5) 지연을 10 초로 설정: 수신 모듈의 코드 일치 버튼을 5 번 (약 2 초) 누르면 파란색 표시등이 8 초 이내에 켜집니다. 리모컨의 아무 버튼이나 한 번 누르면 코드가 성공적으로 일치합니다.

6) 지연을 15 초로 설정: 수신 모듈의 코드 일치 버튼을 6 번 (약 2 초) 누르면 파란색 표시등이 8 초 이내에 켜집니다. 리모컨의 아무 버튼이나 한 번 누르면 코드가 성공적으로 일치합니다.

7) 20 초의 지연으로 설정: 수신 모듈의 코드 일치 버튼을 7 번 (약 2 초) 누르면 파란색 표시등이 8 초 이내에 켜집니다. 리모컨의 아무 버튼이나 한 번 누르면 코드가 성공적으로 일치합니다.

8) 코드 지우기 기능: 학습 버튼을 8 번 눌러 코드와 일치시키고 LED 표시등이 6 번 깜박이며 클리어 코드가 완료됩니다.

9) 수신 전화 설정: 수신 모듈 버튼을 5 초 동안 누르고 있으면 파란색 표시등이 3 번 깜박이고 전원 켜기 모드가 켜져 있습니다.

주의: 작업 모드를 전환 할 때는 전원을 끈 다음 전원 공급 장치를 연결하여 코드를 지우고 확인하십시오.

패키지 포함 사항

모듈 X1
