TPS7A4701+TPS7A3301 무선 주파수 선형 전원 모듈 전압 조절기 DC-DC 3V 5V 12V 15V 19V 24V CAR 오디오 증폭기 DAC ADC [ZTA180-046]
  • TPS7A4701+TPS7A3301 무선 주파수 선형 전원 모듈 전압 조절기 DC-DC 3V 5V 12V 15V 19V 24V CAR 오디오 증폭기 DAC ADC [ZTA180-046]
  • TPS7A4701+TPS7A3301 무선 주파수 선형 전원 모듈 전압 조절기 DC-DC 3V 5V 12V 15V 19V 24V CAR 오디오 증폭기 DAC ADC [ZTA180-046]

TPS7A4701+TPS7A3301 무선 주파수 선형 전원 모듈 전압 조절기 DC-DC 3V 5V 12V 15V 19V 24V CAR 오디오 증폭기 DAC ADC [ZTA180-046]

4.0 0리뷰
36,000 원
구매혜택:         적립 마일리지 : +36원 (상품 : 36원)
자체상품코드:  ZTA180-046
브랜드:      BAOLIAN
수량:
1~2일 (재고 소진시 약 1주일 소요될 수 있습니다.)
총 상품금액(VAT 포함):   36,000원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 2,800원
  • 9,600원
  • 178,000원
  • 2,000원
  • 5,600원
  • 21,000원
  • 2,800원
  • 1,900원
  • 7,800원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내


특징:

모듈은 두 개의 TPS7A 칩을 사용하여 양극 및 음극 조정 가능한 출력을 형성합니다. 모듈 양극 및 음극 접지면 세분화, 독립 지원

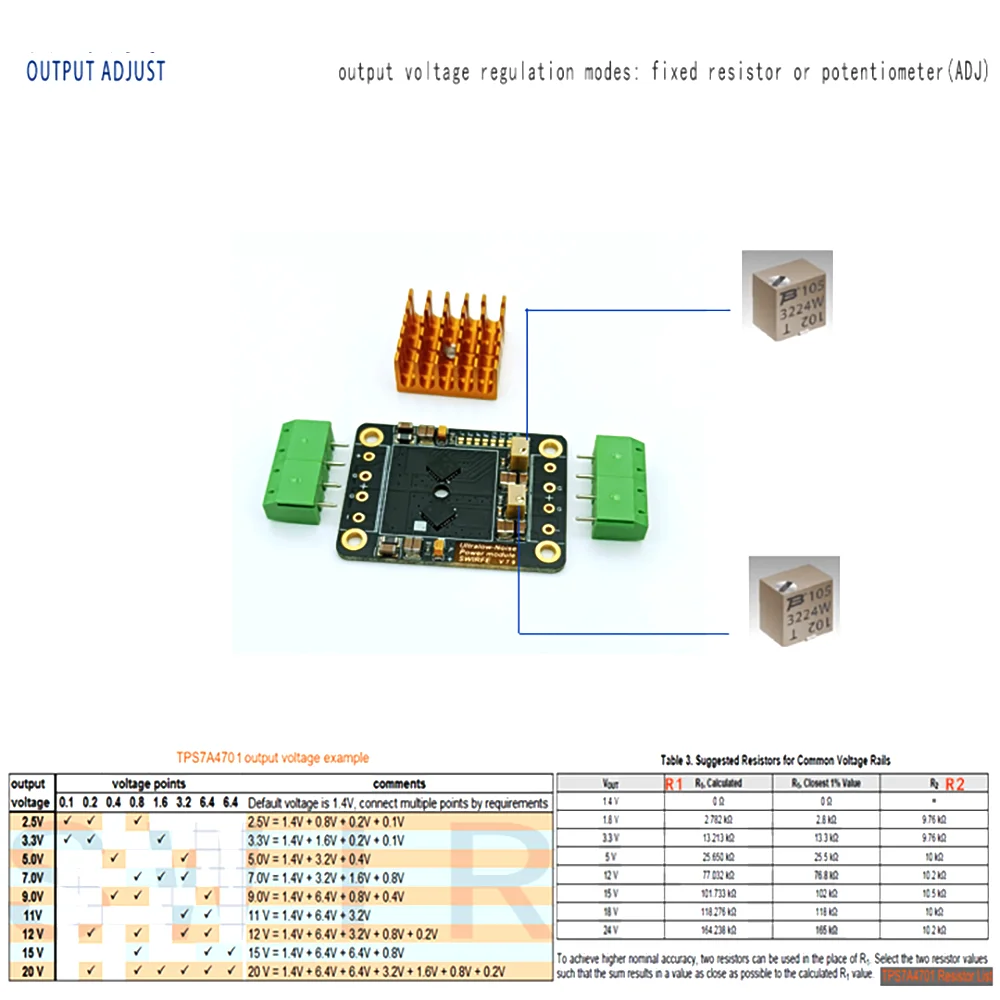

양수 또는 음수 출력을 사용합니다. 모듈에는 입력 사전 필터 회로가있어 리플 억제 능력이 향상됩니다. 이 모듈은 두 개의 Bourns 3224W 멀티 턴 트리머 전위차계를 사용하여 양극과 음의 출력 전압을 각각 조정합니다. 모듈은 고정 저항 값을 사용하여 출력 전압을 조정할 수 있습니다 저항 부분 전압. 모듈의 양극 출력은 솔더 조인트 모드를 사용하여 출력 전압을 조정할 수 있습니다. 모듈은 국제 표준 5.0 피치 핀을 사용합니다.

응용 시나리오 응용 프로그램:

TPS7A4701PN1A 모듈은 저소음 LDO 로 구성된 감압 양극 및 음극 대칭 전압 조정기 모듈입니다. 그것은 종종 RF 회로, 36V 광역 전압 범위 노이즈 감소 회로, 고속 op amp ADC 변환, 오디오 전원 회로, 계기 센서 전원 공급 장치, 자동차 버스, 의료 실험 장치 등


크기: 45x43x20mm

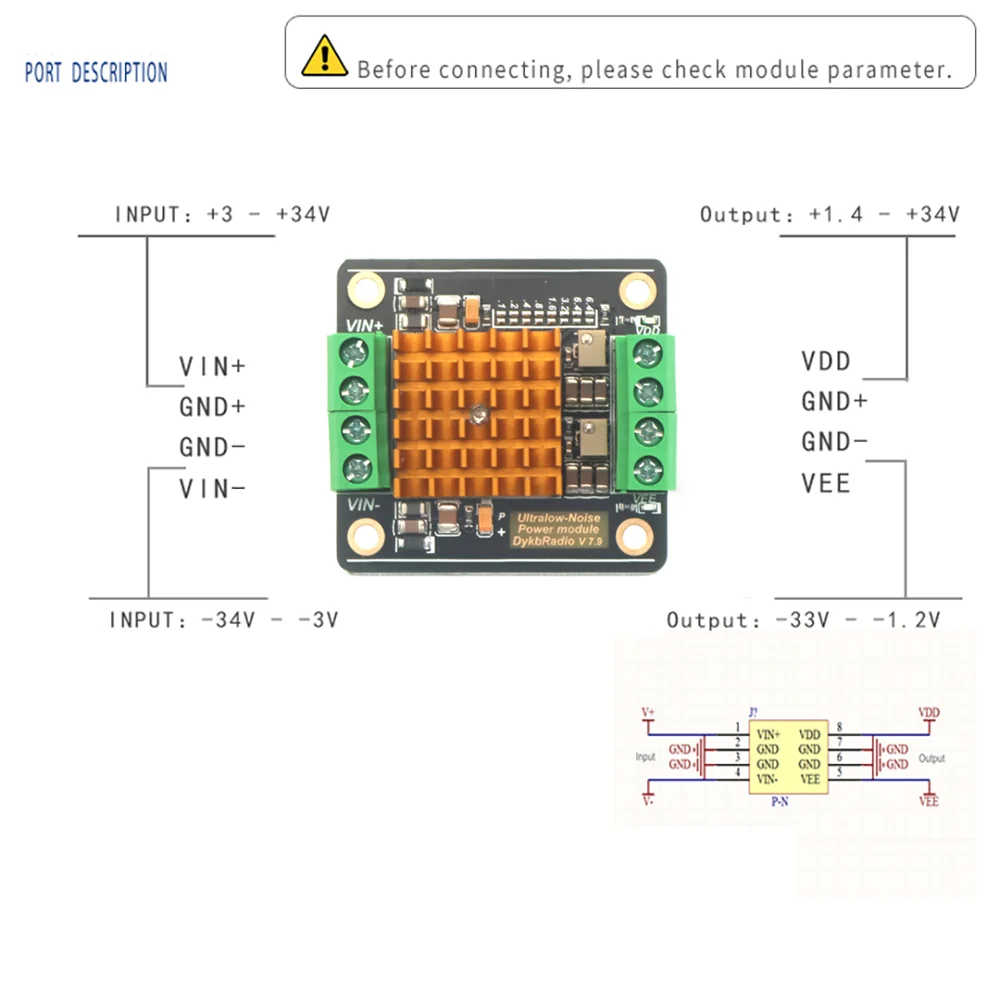

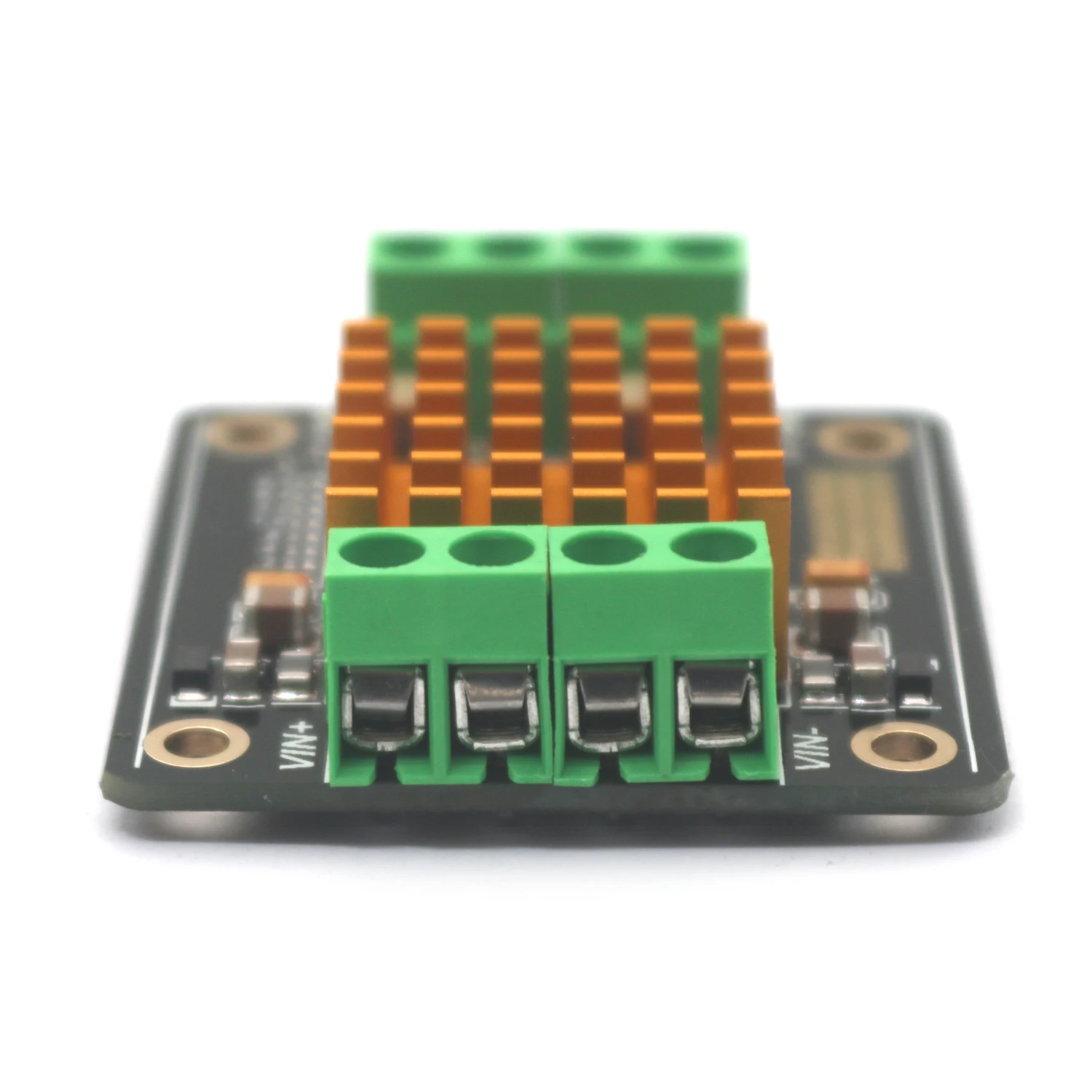

인터페이스 모드: 5.0mm x4pin 커넥터

Lnput 전압: DC ± 3 ~ ± 35V

출력 전압: DC + 1.4 ~ + 34V/-1.2 ~ -33V 기본 5V

출력 전류: + 1A MAX

출력 정확도: 0.01V

드롭아웃 전압: ± 0.4V

IQ : < 4mA (입력 30V, 출력 15V)

PSRRR : 72 ~ 82DB MAX

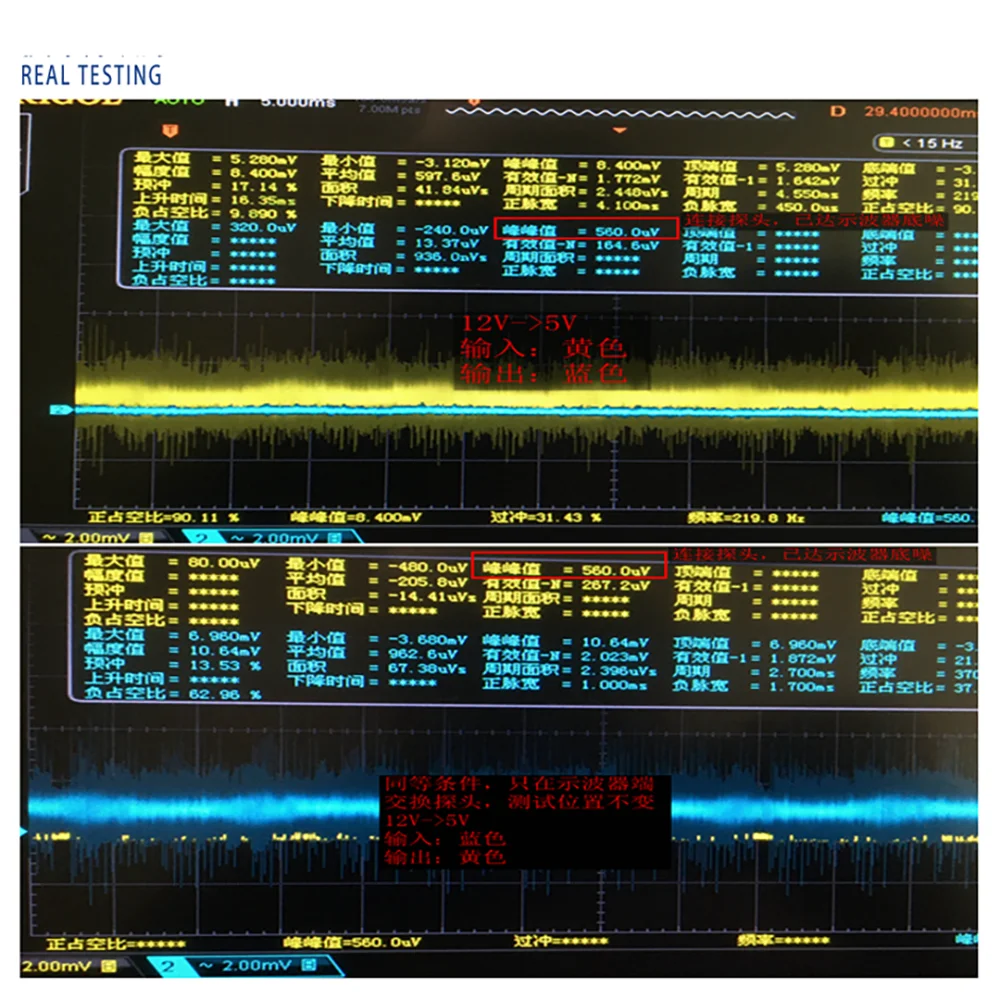

Vrms : + 4.7uV /-16uV (최소)

라인 과도: +/-0.07%(1A/0-2000mV)

로드 과도기 : +/-0.5% (5V/0 ~ 1A)

영어 : 지원

발언: 발언 지원 없음

전기 lsolation : NO



라인 과도 계산 방법을 주목하십시오: 예를 들어 입력이 12V 인 0.02% 입력 전압이 10V-14 V에서 변경됨을 나타냅니다.
