특징:

1.2 사양을 선택할 수 있으며, 수요에 따라 균형 옵션을 사용할 수 있거나 사용할 수 없습니다.

2. 방열 핀과 결합된 절묘한 장인 정신으로 안정적인 방열을 보장합니다.

3. 배선을 작동하기 쉬운 플랫 케이블이 장착되어 있습니다.

4. 과전압 보호, 과전압 보호, 충전 보호, 단락 보호 및 과전류 보호 기능을 갖춘 통합 솔루션;

5. 와이어 파손 보호 및 온도 보호 기능을 갖춘 보다 안정적인 성능을 위해 집적 회로를 채택합니다.

매개변수:

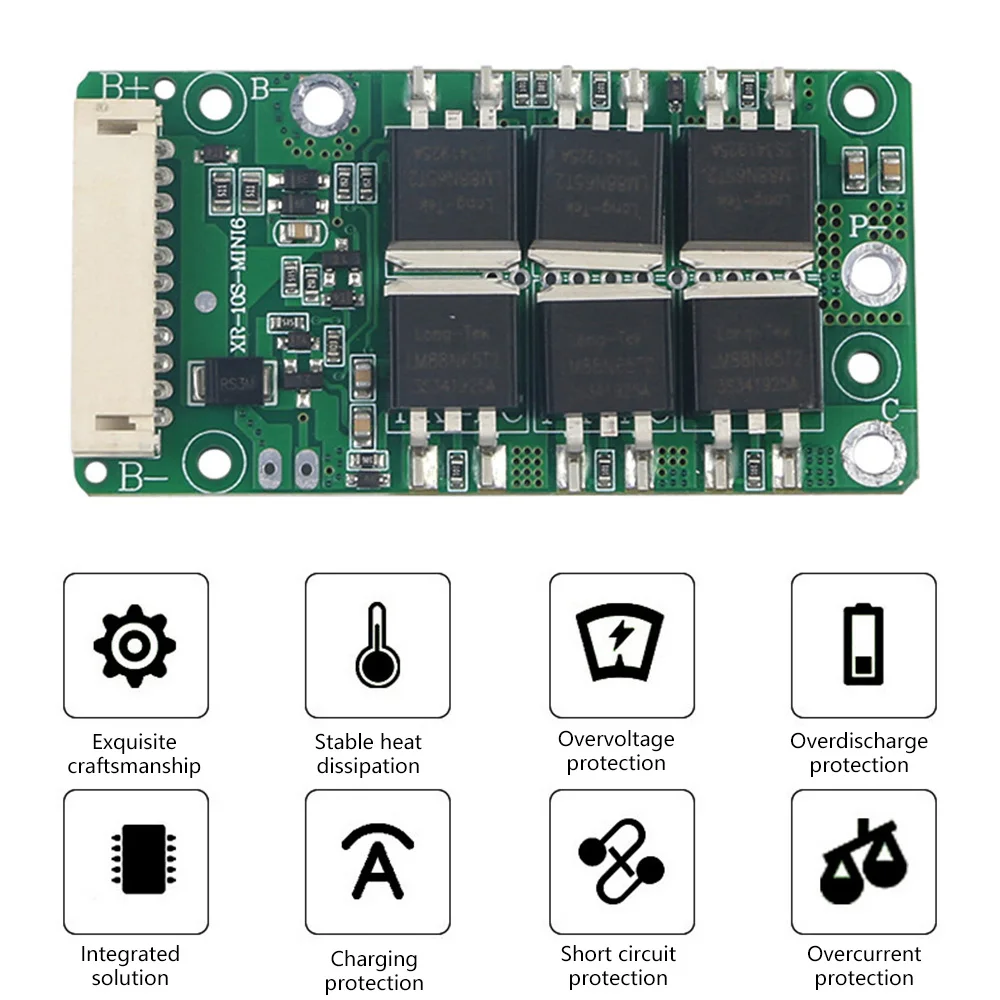

스타일 1: 균형 잡힌 스타일 없음

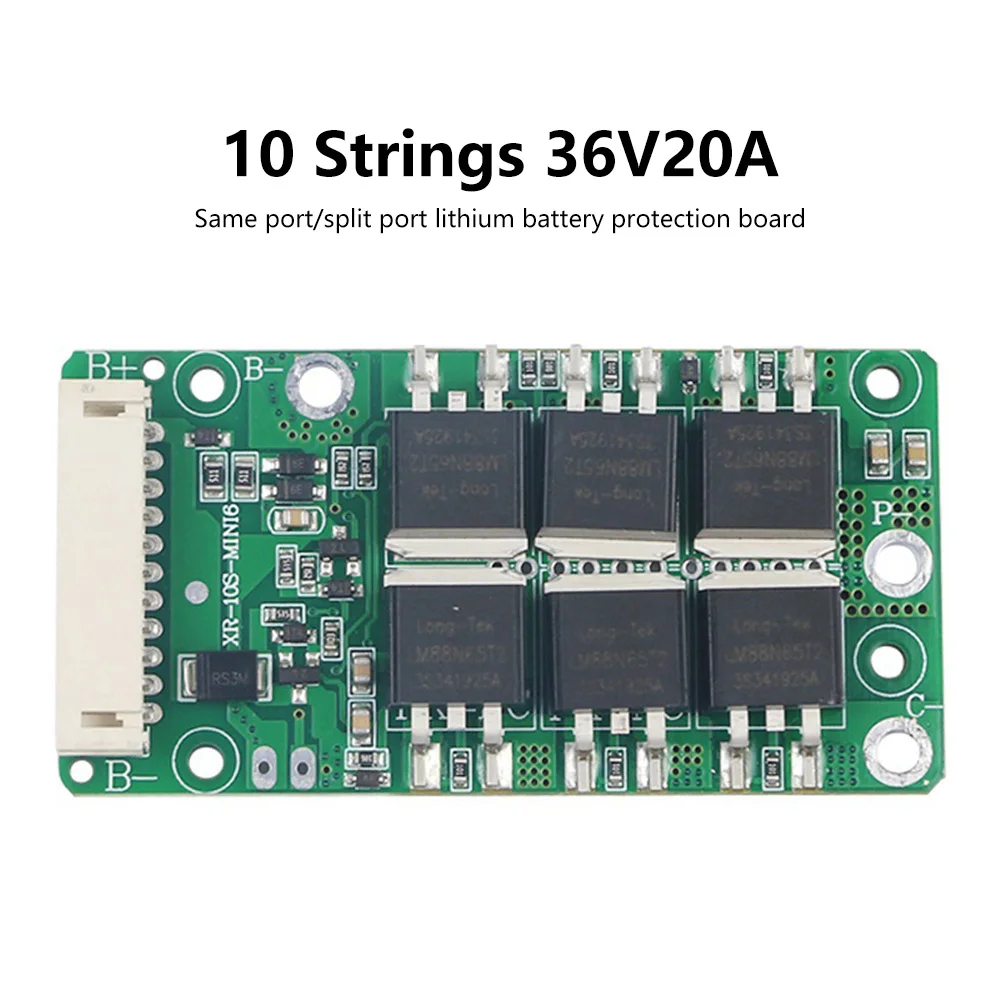

이름: 10S 36V 20A 동일한 포트/분할 포트 리튬 배터리 보호 보드

배선 방법: 동일한 포트, 별도의 포트

과방전 보호 전압: 2.7V ± 0.05V

과방전 회복 전압: 3.0V ± 0.05V

연속 작동 전류: 4MOS=15A, 6MOS=20A

순간 보호 전류: 4MOS=65A, 6MOS=80A

과전류 복구 조건: 충전 복구 또는 부하 분리

단락 회복 조건: 충전 회복 또는 부하 분리

과충전 보호 전압: 4.25V ± 0.015V

과충전 회복 전압: 4.15V ± 0.015V

연속 충전 전류: 4MOS=15A, 6MOS=20A

충전 균등화 전압: 없음

충전 균등화 전류: 없음

충전기 전압: 60V(권장)

동시 활성화: 첫 번째 PACK에 대한 두 가지 활성화 방법

(1) B - 및 C - 와이어의 단락 시간이면 충분합니다.

(2) 또는 충전하여 활성화하세요.

분할 활성화: 첫 번째 PACK에 대한 두 가지 활성화 방법

(1) B-와 P-선을 한 번 단락시키는 것으로 충분합니다.

(2) 또는 충전하여 활성화하세요.

온도 초과 충전: -5° C ~ 50C(온도 조절 없이 기본 배송)

온도 초과 방전: -30° C~70° C(온도 조절 없이 기본 배송)

자체 소비: 작동 전력 소비 ≤ 40uA

주 회로 전도 내부 저항: ≤ 15m2

작동 온도: 온도 범위 -40 ~+80° 씨

와이어 파손 보호: 와이어 파손 보호 기능 포함

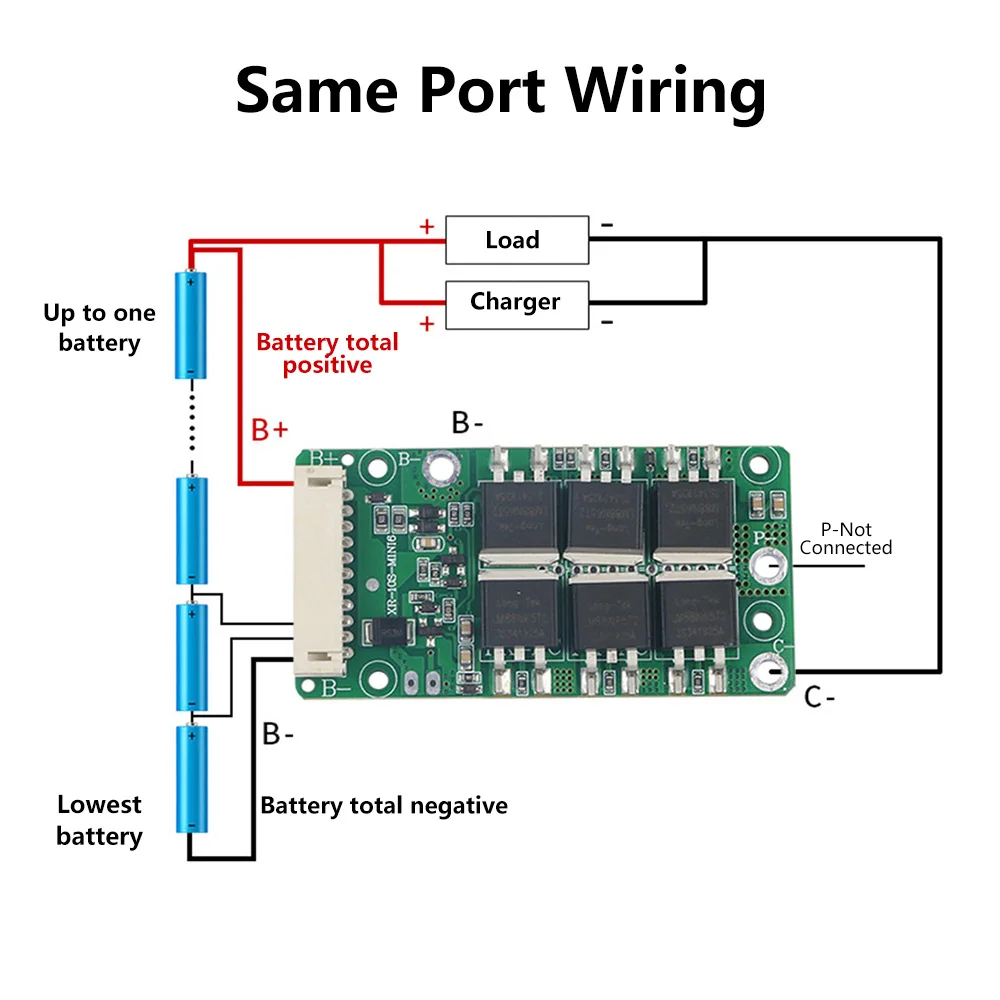

동일한 포트 배선: B - 배터리의 음극에 연결, C - 충전 및 방전 음극에 연결, P - 연결되지 않음

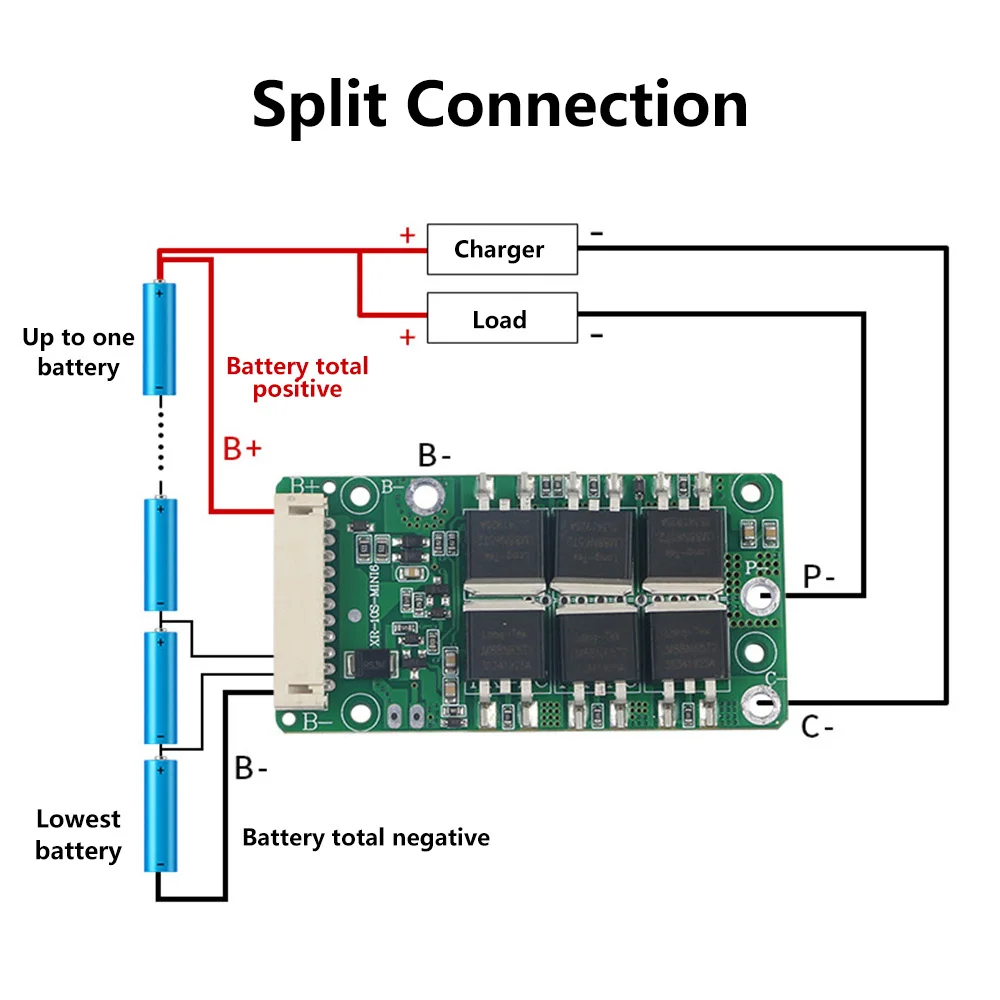

분할 연결: 분할 연결, B - 배터리의 음극에 연결, C - 충전 음극에 연결, P - 방전 음극에 연결

케이블 크기: 2.OMM 간격/11선/40CM 길이

제품 외관 크기: 63*34*7MM

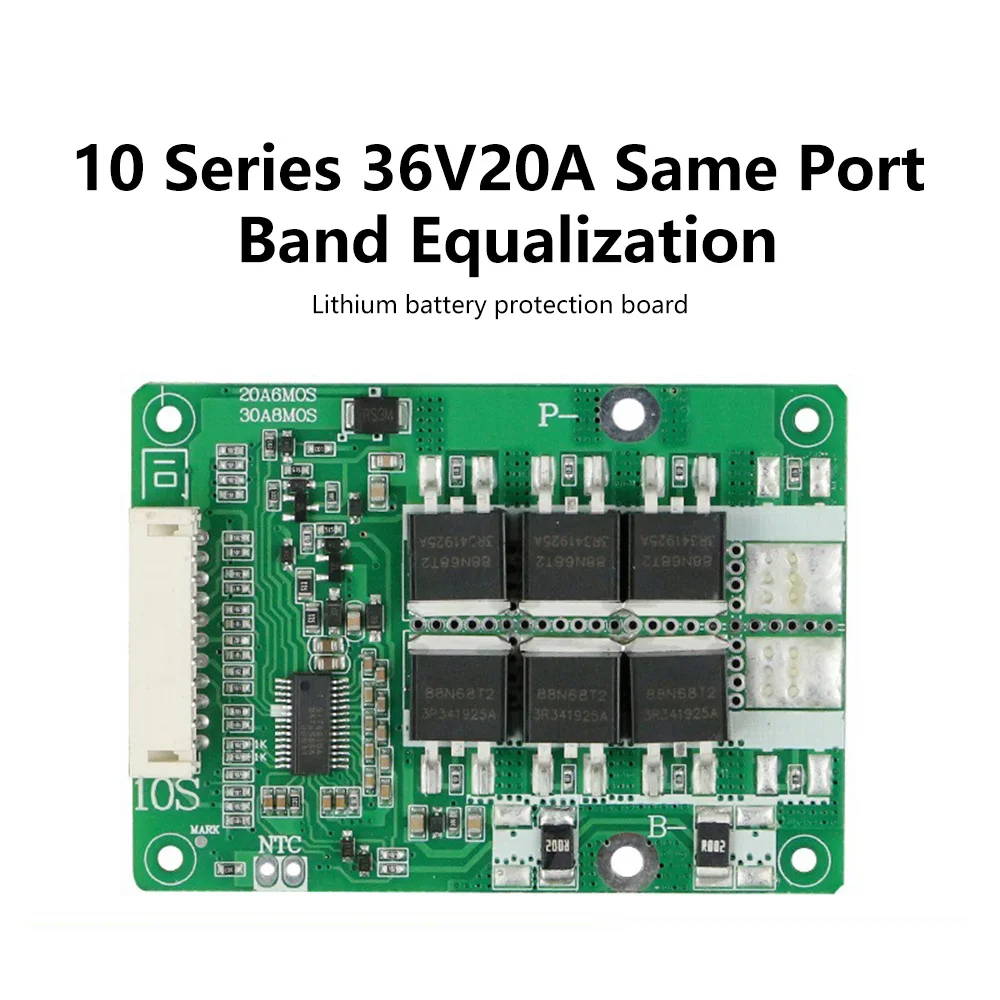

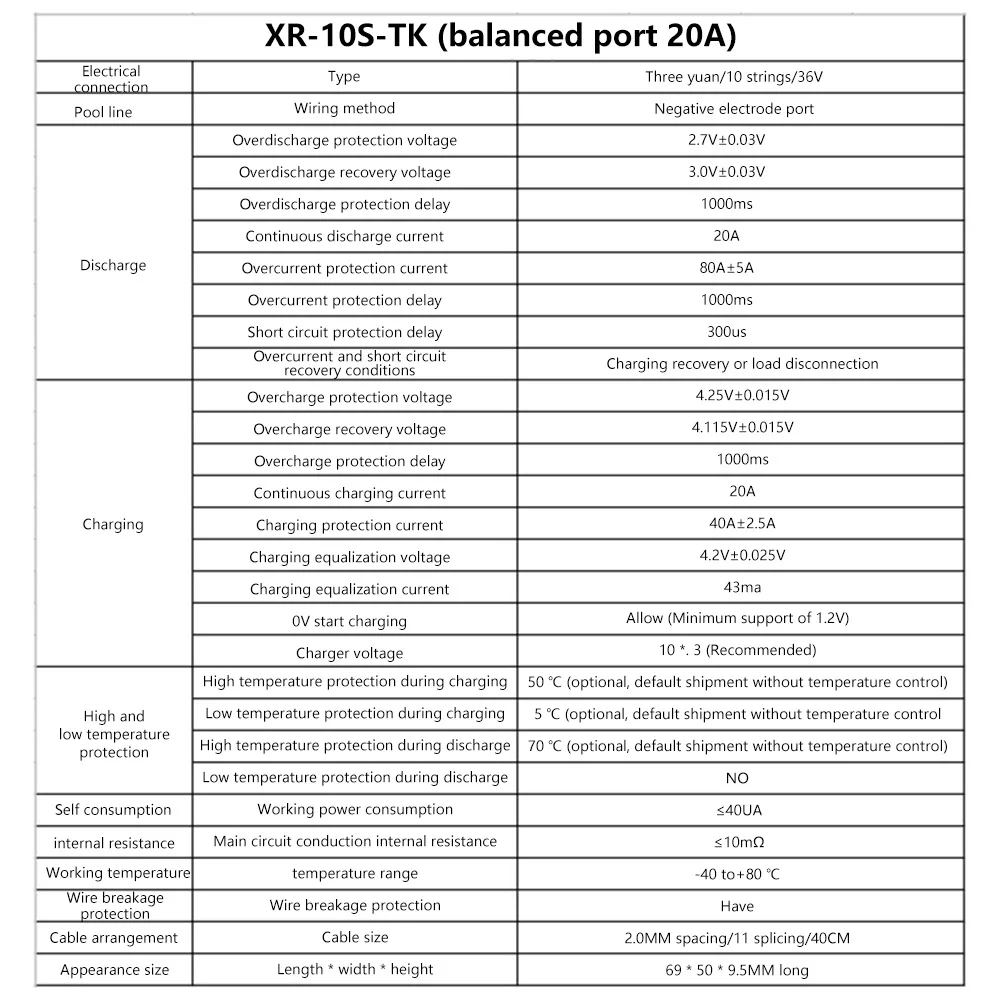

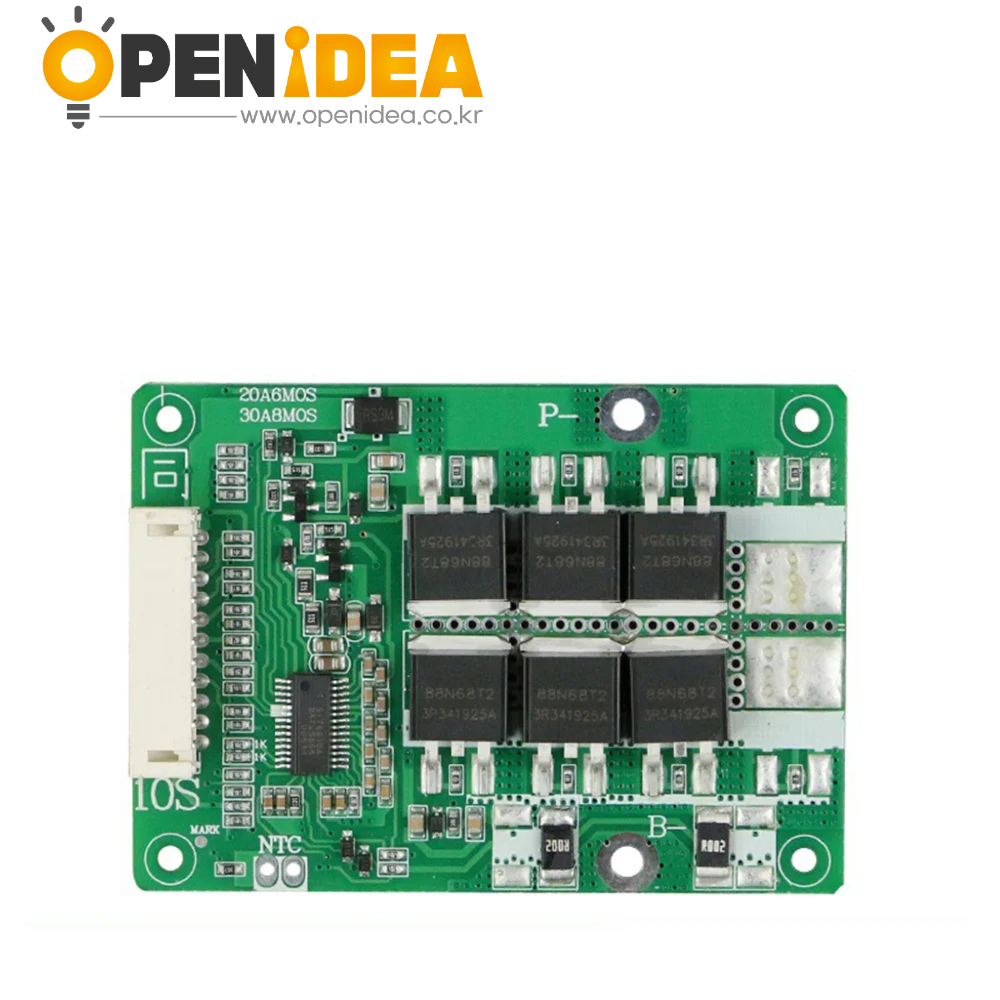

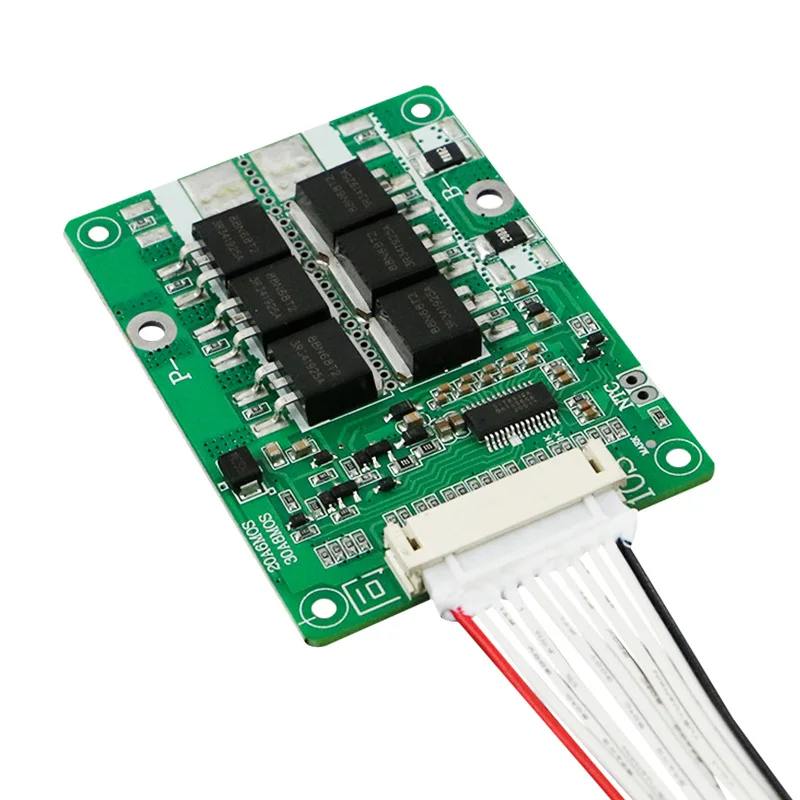

스타일 2: 균형 잡힌 스타일

이름: 균형 잡힌 리튬 배터리 보호 보드가 있는 10 시리즈 36V20A

유형: 삼항/10 시리즈/36V

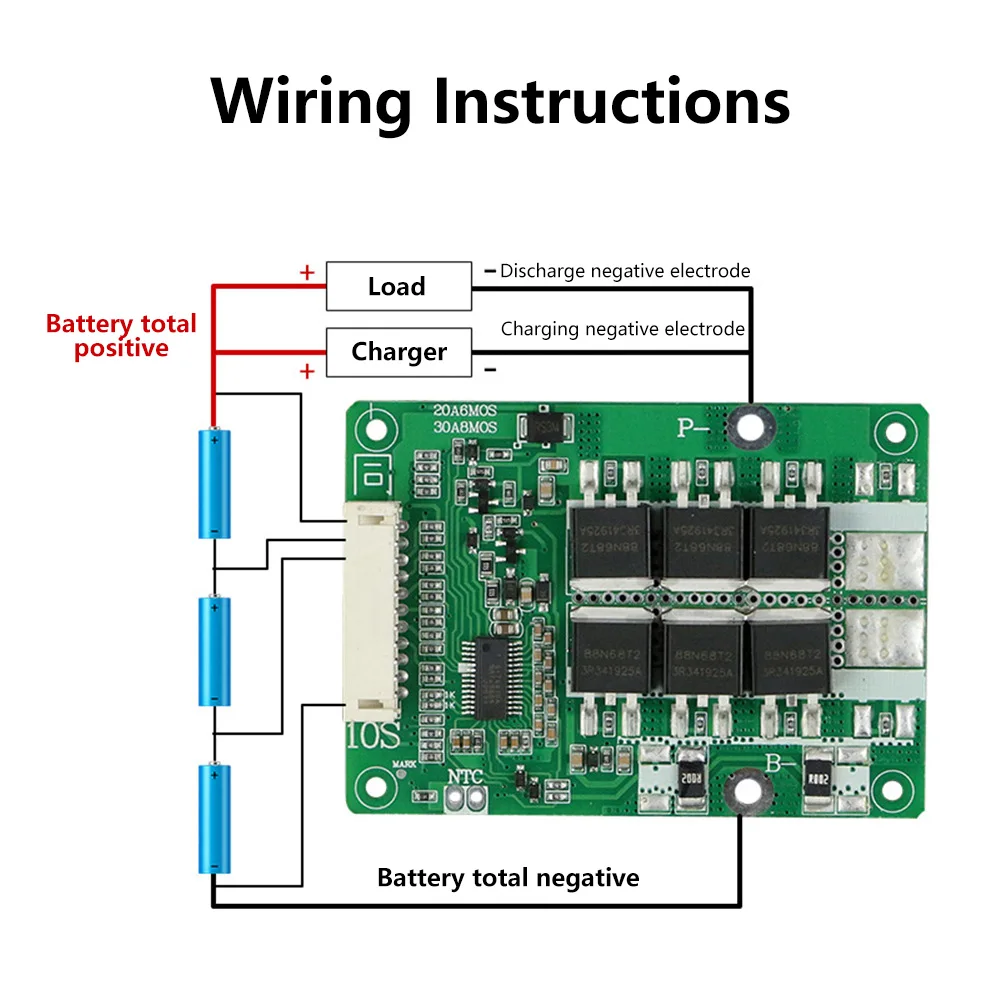

배선 방법: 동일한 포트의 음극

과방전 보호 전압: 2.7V ± 0.03V

과방전 회복 전압: 3.0V ± 0.03V

과방전 보호 지연: 1000ms

연속 방전 전류: 20A

과전류 보호 전류: 80A ± 5A

과전류 보호 지연: 1000ms

단락 보호 지연: 300us

과전류 및 단락 회복 조건: 충전 회복 또는 부하 분리

과충전 보호 전압: 4.25V ± 0 015V

과충전 회복 전압: 4.15V ± 0 015V

과충전 보호 지연: 1000ms

연속 충전 전류: 20A

충전 보호 전류: 40A ± 2.5A

충전 밸런스 전압: 4.2V ± 0.025V

충전 밸런스 전류: 43mA

0V 충전 시작: 허용됨(최소 지원 1 2V)

충전기 전압: 10*4.3V(권장)

충전 고온 보호: 50℃ (선택 사항, 온도 조절 없이 기본 배송)

충전 시 저온 보호: -5C℃ (선택 사항, 온도 조절 없이 기본 배송)

방전 고온 보호: 70C℃ (선택 사항, 온도 조절 없이 기본 배송)

방전에 대한 저온 보호: 없음

작동 전력 소비: 40uA

주 회로 전도 내부 저항:<10mΩ

온도 범위: -40 ~ +80℃

와이어 파손 보호: 예

케이블 크기: 2.0MM 간격/11개/40CM 길이

제품 크기: 길이 * 너비 * 높이 69*50*9.5MM

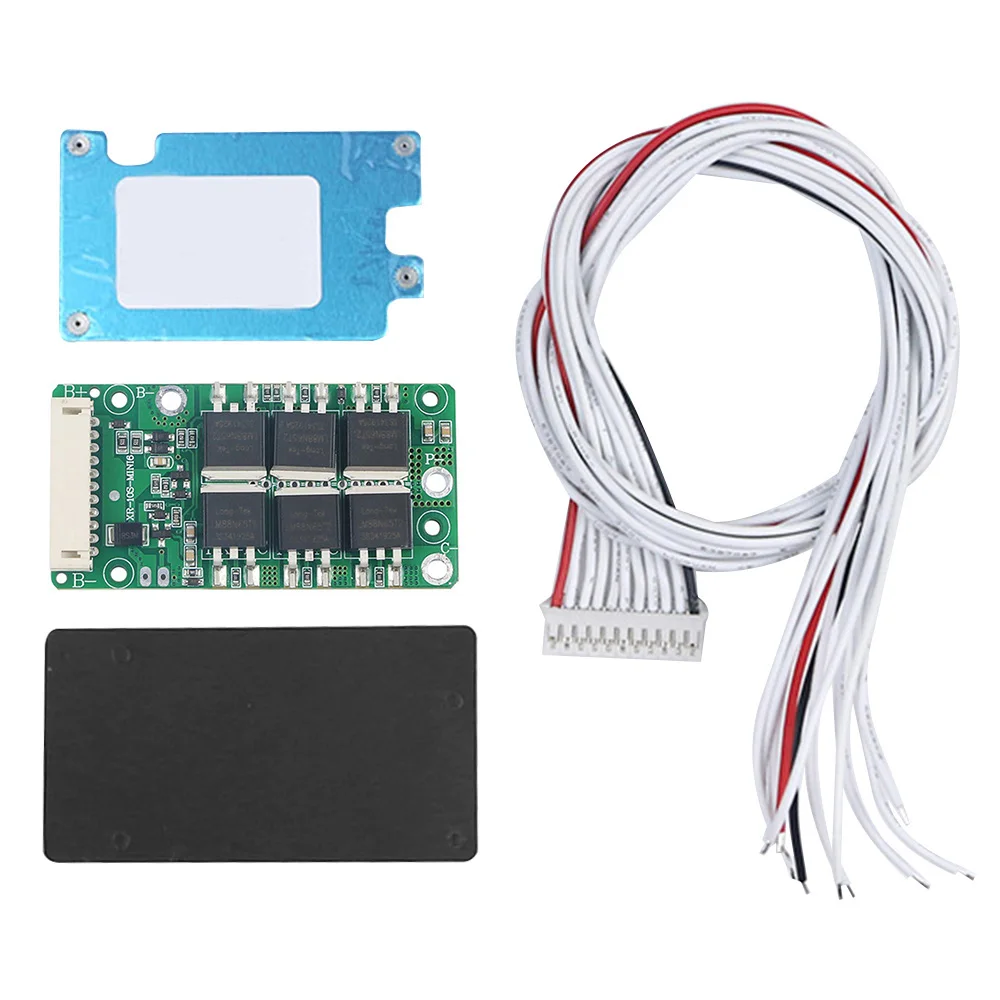

패키지에는 다음이 포함됩니다:

1X 모듈

1X 플랫 케이블
