특징:

공장 직접 판매 도매 환영

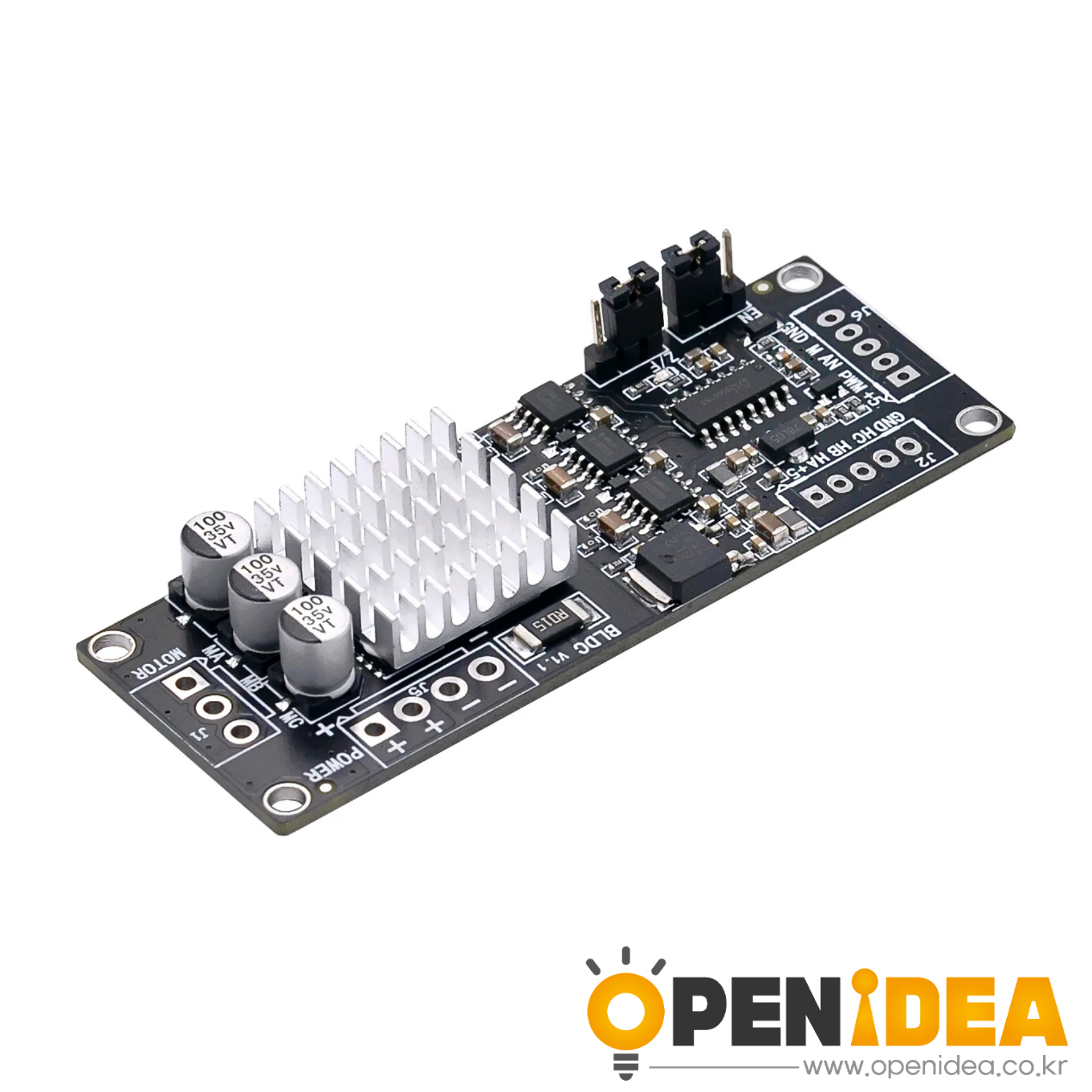

DFN 포장 기술, 힘은 거짓이 아닙니다

DFN 포장 기술 BLDC 넓은 전압 12-30V 고전력 200W DC 3상 브러시리스

홀 컨트롤러, PLC 0-5V 아날로그 수량 제어 지원 PWM을 0-5V 제어로 지원, 다음에만 적합

전기 각도가 120도인 DC 컨트롤러 홀 모터로 브러시 처리되었습니다.

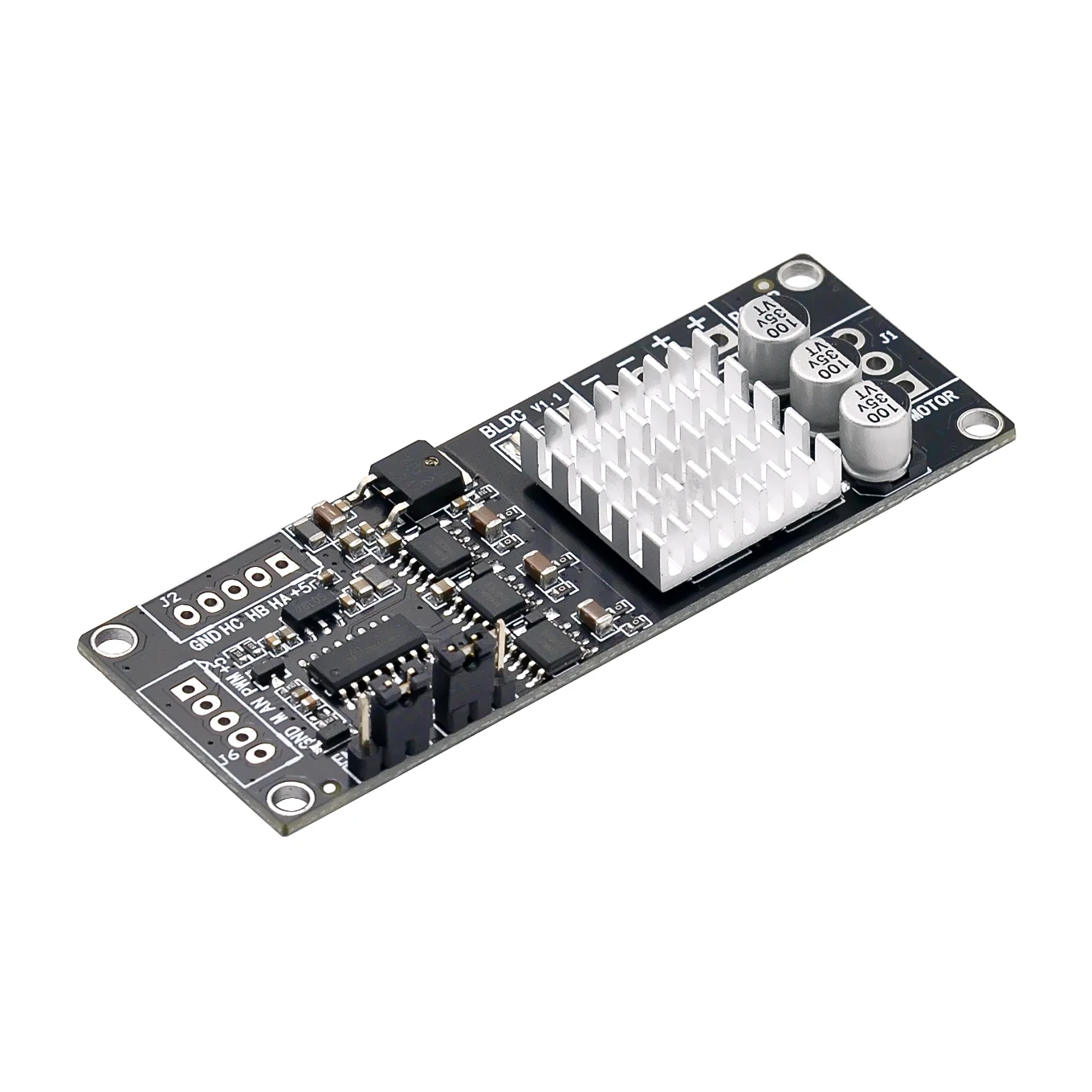

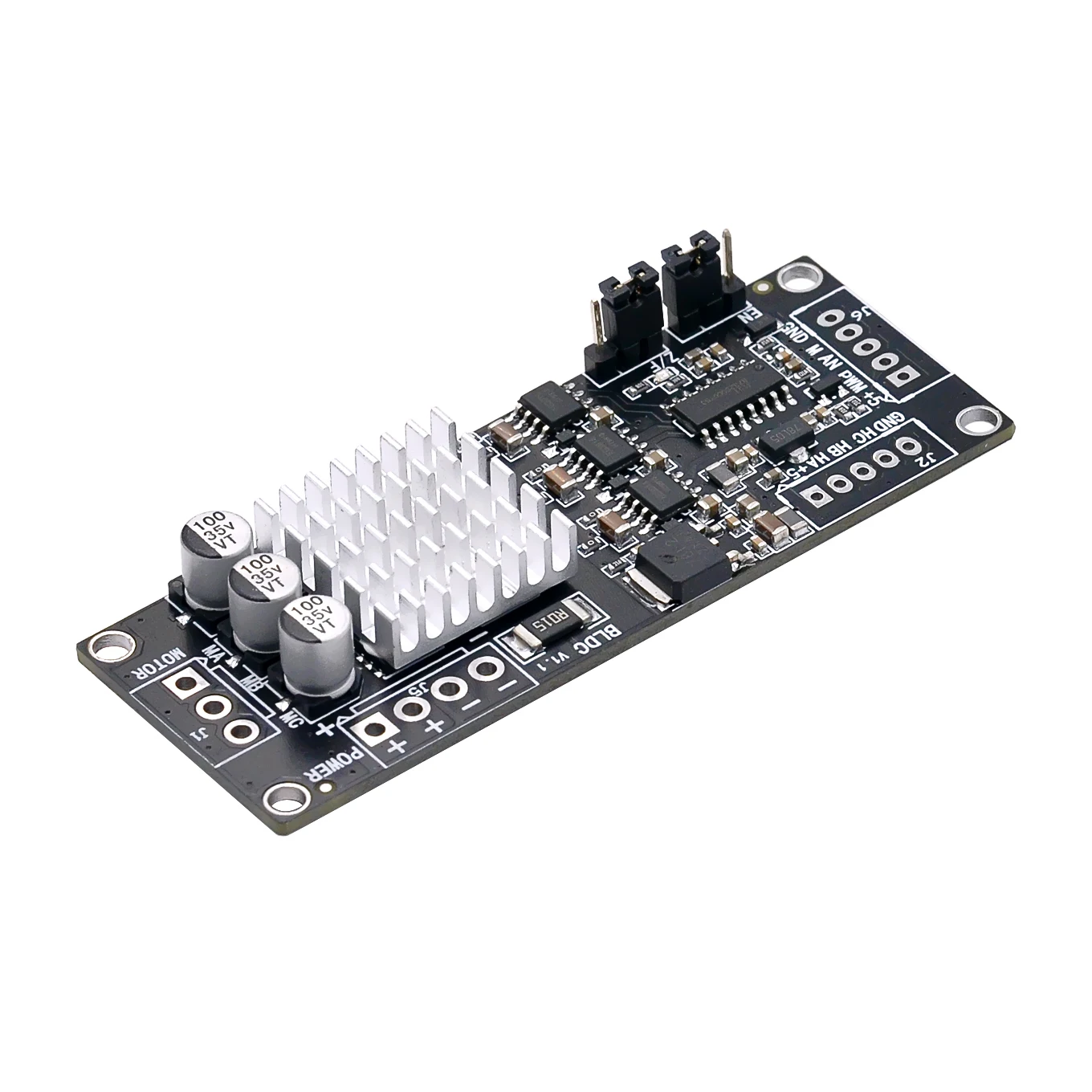

마더보드 사양:

제품 이름: 홀 효과를 갖춘 200W 브러시리스 DC 모터 드라이버

모델: XY-BLDC

작동 전압: 12-30V

최대 전류: 정격 7A, 피크 값 10A

최대 전력: 200W

과전류 보호: 예

긍정적이고 부정적인: 예

브레이크: 예

속도 제어 PWM: 예

속도 제어 아날로그 수량: 예

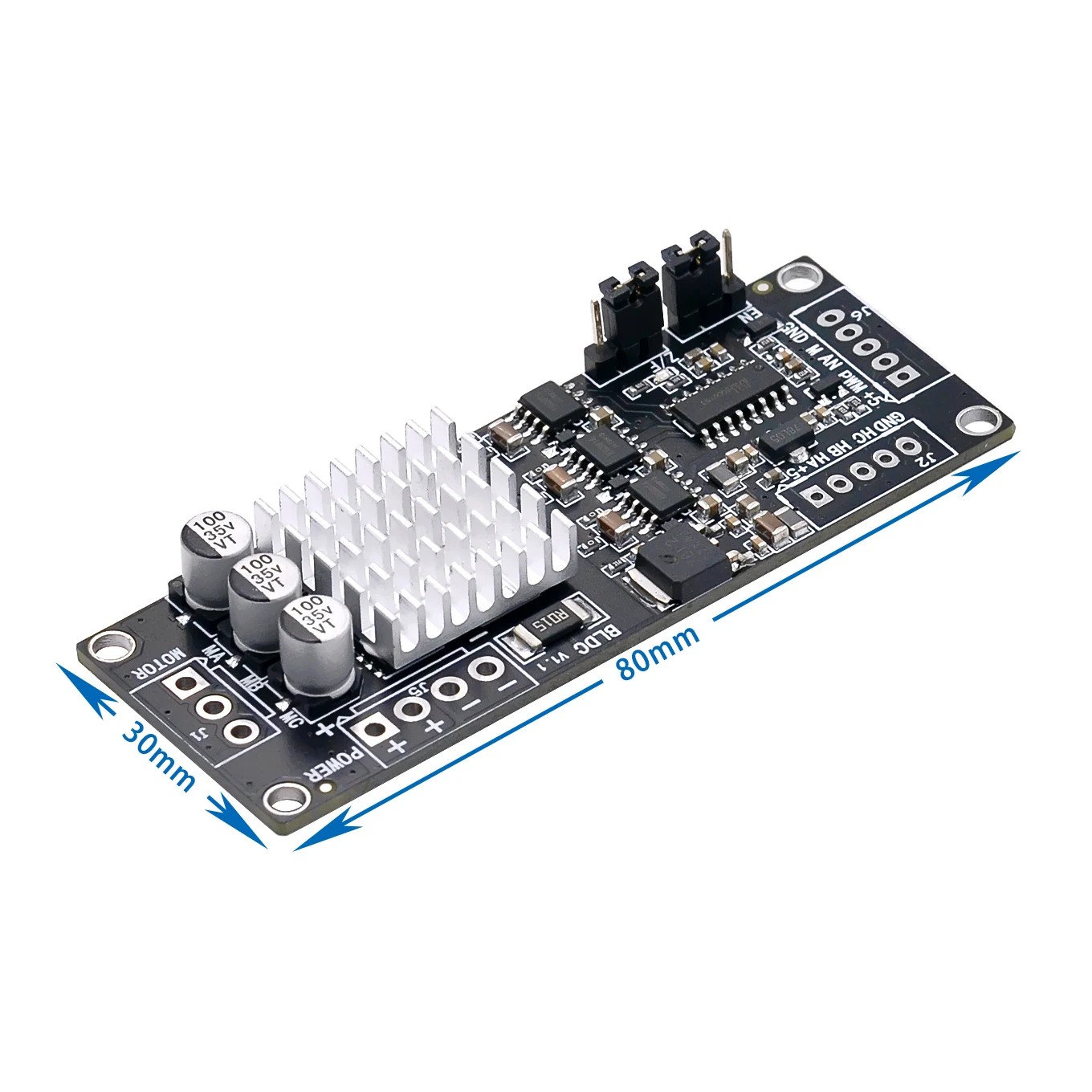

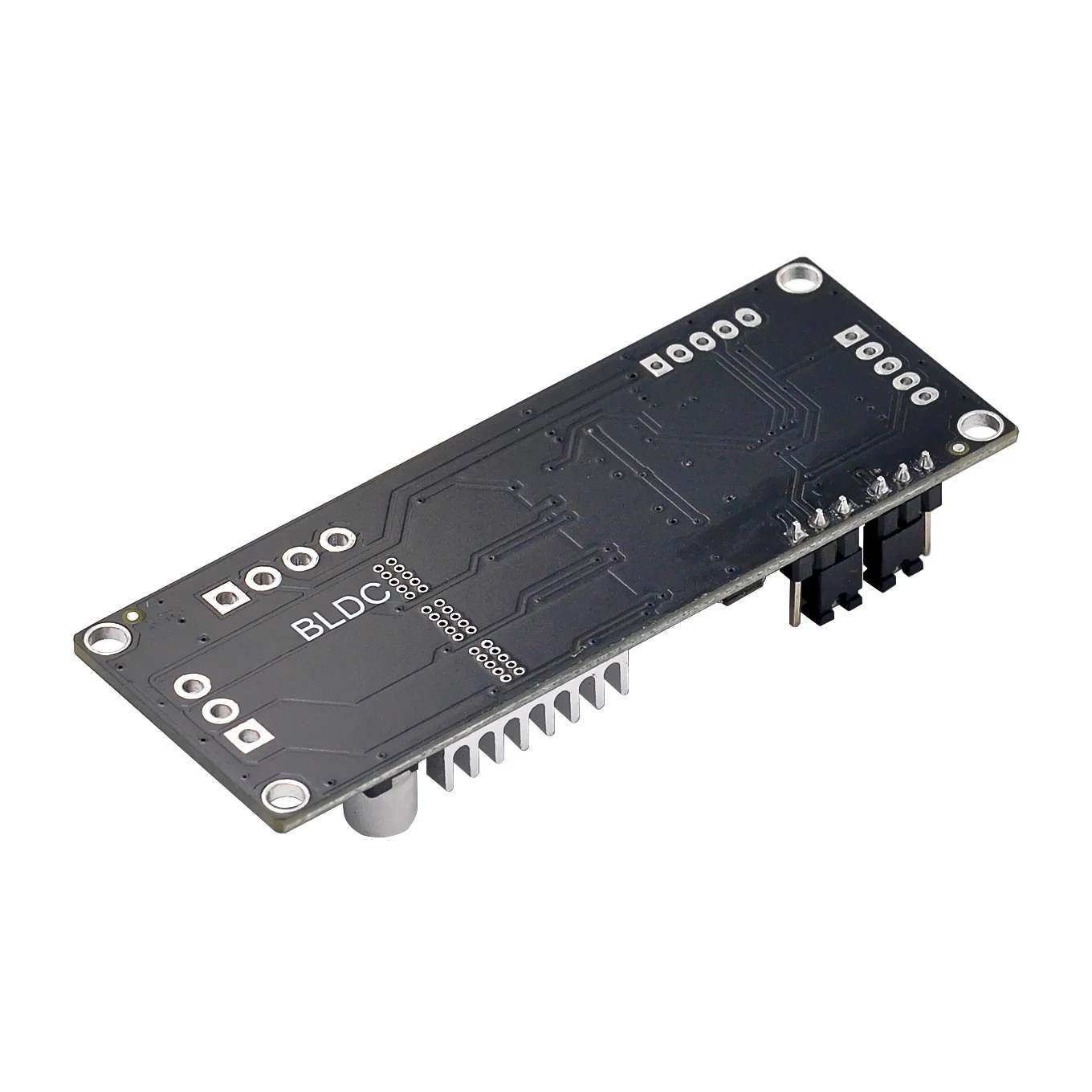

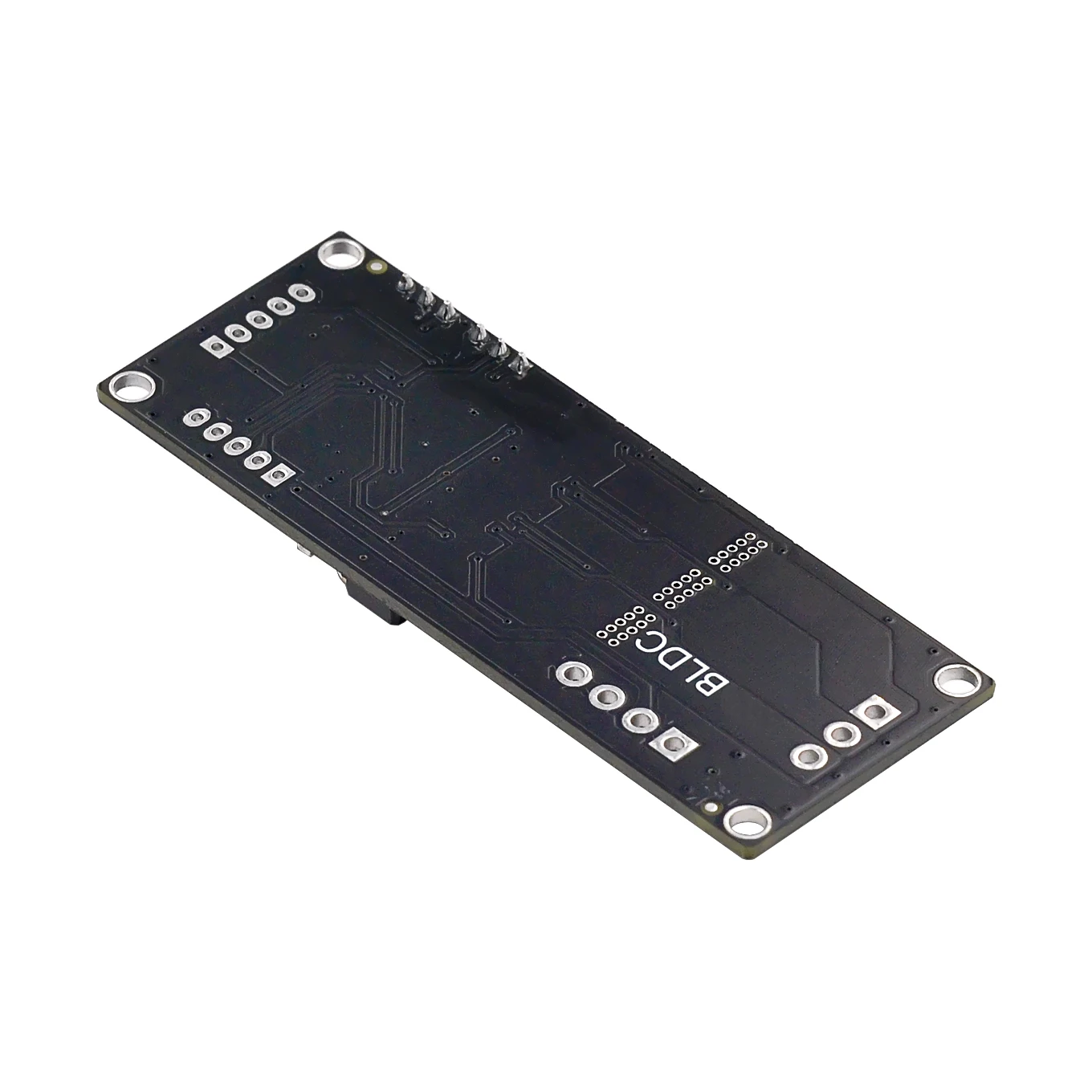

제품 크기: 길이 80MM*너비 30MM*높이 10MM

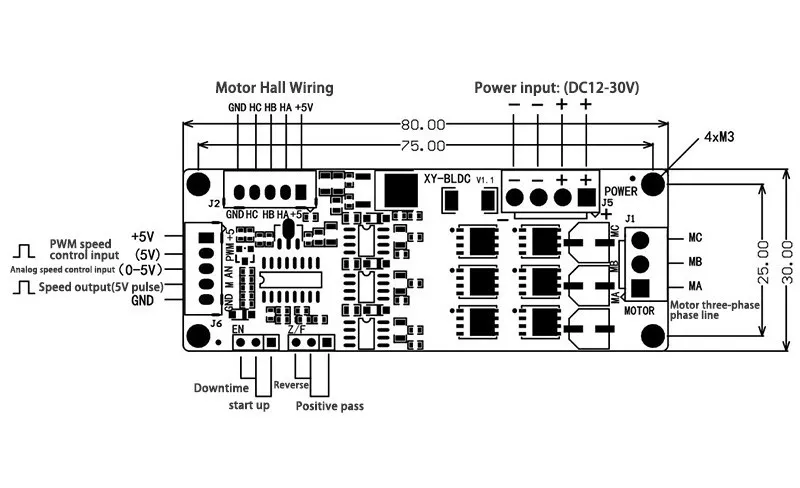

외부 신호 입력 설명:

1.외부 PWM 신호가 입력될 때 진폭은 5V이며 권장 PWM 주파수는 1K-10KHz입니다.

2.아날로그 입력의 경우 온보드 5V, GND 외부 전위차계(저항 10K-100KΩ)를 사용하여 속도를 조정하거나 외부에서 아날로그(0-5V)를 입력할 수 있지만 GND에 연결해야 합니다. 보드.

3.정회전 및 역회전 제어를 위해서는 모터가 회전을 멈춘 후 정회전 및 역회전을 수행해야 합니다.모터가 회전하는 동안 방향을 바꾸는 것은 엄격히 금지되어 있으며 회로 기판이 손상될 수 있습니다.또한, 단락캡을 제거한 후 스티어링 스위치를 외부에 연결하여 작동할 수 있습니다.

4.5V, GND 마더보드에는 5V 전원 공급 장치가 함께 제공됩니다(전원은 외부에서 공급 가능, 전류는 10mA를 초과하지 않음)

5.속도 펄스 신호 출력, 진폭은 5V, 각 펄스는 모터의 1회전을 나타냅니다.

주의 사항:

1.메인보드의 전원회로에 퓨즈가 없습니다.Jianyi가 직접 추가했습니다.전원 공급 장치의 양극과 음극을 반대로 연결하면 보드의 일부 칩이 영구적으로 손상될 수 있습니다.

2.정상 작동 중에는 모터 출력에 샘플링 과전류 보호 기능이 있습니다.모듈의 전력 및 전류는 매우 크기 때문에 모듈이 정상적으로 작동하지 않을 때 인위적으로 단락시키지 마십시오.단락되면 회로가 타거나 튜브가 터질 수 있습니다.처음으로 기계를 테스트해 보십시오.작은 전류 및 저전압 테스트를 사용하십시오.확인 후 고전류, 고전압을 켜주세요.베어보드 모듈이므로 배선 헤드의 절연에 주의하시기 바랍니다.강한 전압이 보드 부품에 닿는 것은 엄격히 금지되어 있습니다.

3.드라이브 모듈의 작동 전력이 100W를 초과하거나 작동 환경이 30을 초과하는 경우°C, 회로의 정상적인 작동을 장기간 보장하려면 열 방출을 위해 회로 기판에 외부 공기 냉각을 제공해야 합니다.지나다

4.상품 수령 후, 배선 및 사용에 대해 확실하지 않은 경우, 가능한 한 빨리 당사에 문의하십시오.제품 사용에 문제가 있어도 친절한 상담을 통해 적절하게 처리할 수 있습니다.

디버깅 지침: 읽고 이해한 후 전원을 켜고 기계를 테스트하십시오. 이는 매우 중요합니다. 매우 중요합니다!!!

드라이버 보드를 받은 후 인터페이스가 브러시리스 모터의 인터페이스와 일치하는지 확인하십시오.

1.일반적으로 브러시리스 모터에는 5개의 홀 케이블 또는 인터페이스가 있으며 그 중 2개는 홀 전원 공급 라인이고 3개는 홀 신호 라인입니다.특히 홀 전원선(홀 전원선은 일반적으로 빨간색과 검은색 선을 사용함)을 구별해야 합니다., 아니면 모터 제조사를 찾는 방법을 모르겠습니다.)실수하지 마세요.3개의 홀 신호 라인은 일반적으로 abc로 표시되어 있으며 드라이버 보드에는 Ha, Hb, Hc 및 유사한 문자의 3개 포트도 있습니다.

2.모터에는 세 개의 두꺼운 위상 와이어가 있습니다.드라이브 보드에는 3상 전선도 있습니다.MA MB MC 및 유사한 문자로 표시되어 있으며 각각 연결되어 있습니다.올바른지 확인한 후 주 전원 공급 장치가 정상적으로 작동할 수 있습니다.(인터페이스가 라벨에 따라 올바르게 매핑되면 전원이 작동하지 않으며 제조업체의 라벨이 표준화되지 않았거나 다른 이유로 인해 발생할 가능성도 배제되지 않습니다.다음의 불분명한 내용에 따라 디버깅하십시오)

모터 상선과 홀 라인의 정의를 모르는 경우 모터의 3상 라인과 드라이브 상 라인 인터페이스를 임의로 연결할 수 있으며 동시에 홀 라인의 3개 신호 라인을 드라이브 보드의 홀 인터페이스(그러나 2개의 루트 홀 전원 공급 라인은 이를 찾고 연결하는 방법을 찾아야 합니다. 기억하세요!!!)그런 다음 처음으로 전원을 켤 때 저전압 및 저전류로 디버그합니다(가능한 경우 정전류 전원 공급 장치 전압을 사용하여 7-12V 전류 1-2A로 조정). 그런 다음 임의의 변경 순서를 통해 전원을 켠 후 원활하게 작동할 수 있을 때까지 모터의 3개 홀 신호 와이어와 드라이브 홀 인터페이스 사이의 2개를 변경합니다(전원 켜기 테스트가 변경될 때마다). 배선이 올바른지 보여줍니다.

배선이 올바르지 않은 경우 고전류 또는 고전압으로 디버그하지 마십시오. 그렇지 않으면 드라이브 보드가 손상될 위험이 있습니다. 3개의 홀 신호선을 교환하면 해당 연결이 올바르면 전원을 켠 후 모터가 부드럽고 원활하게 작동하고 저속으로 시작됩니다. 토크는 크다. 세 개의 홀 신호 라인의 순서가 서로 일치하지 않고 일반적으로 다음과 같은 특성을 갖는 경우:
