소개

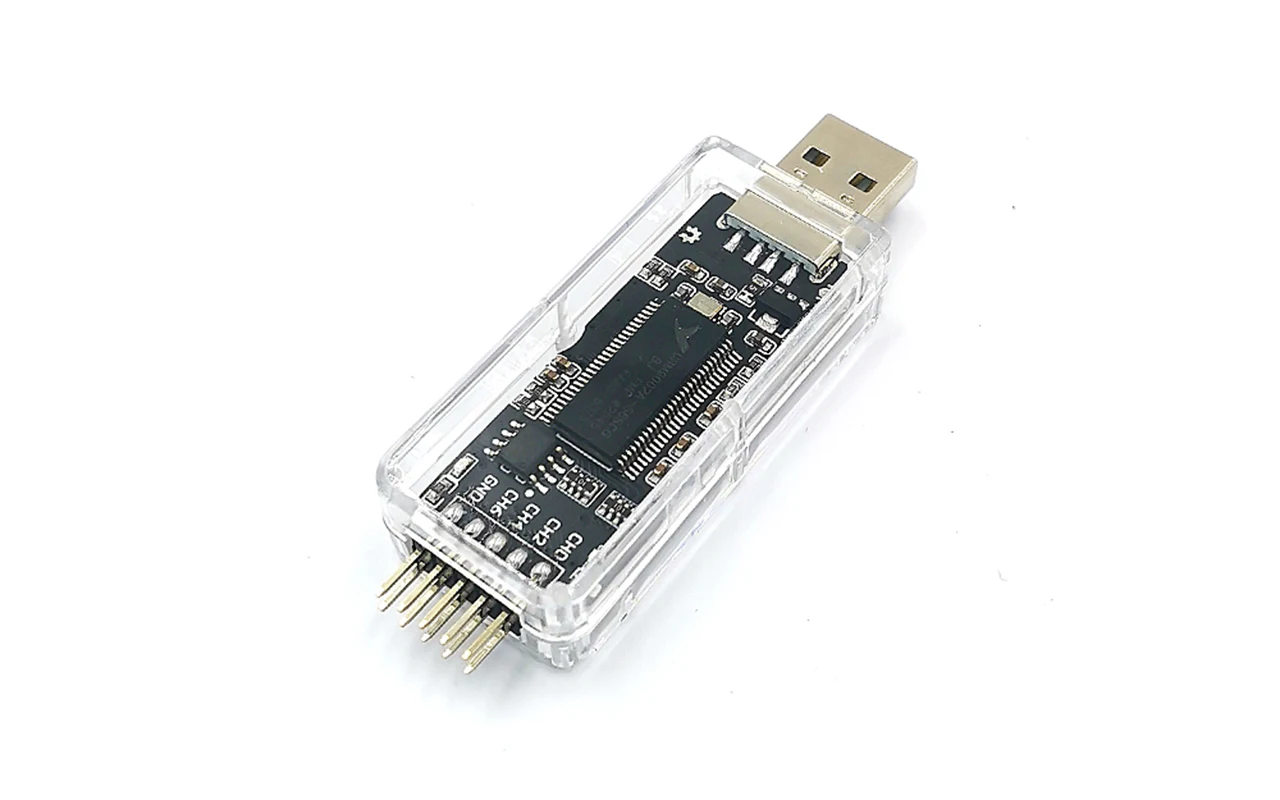

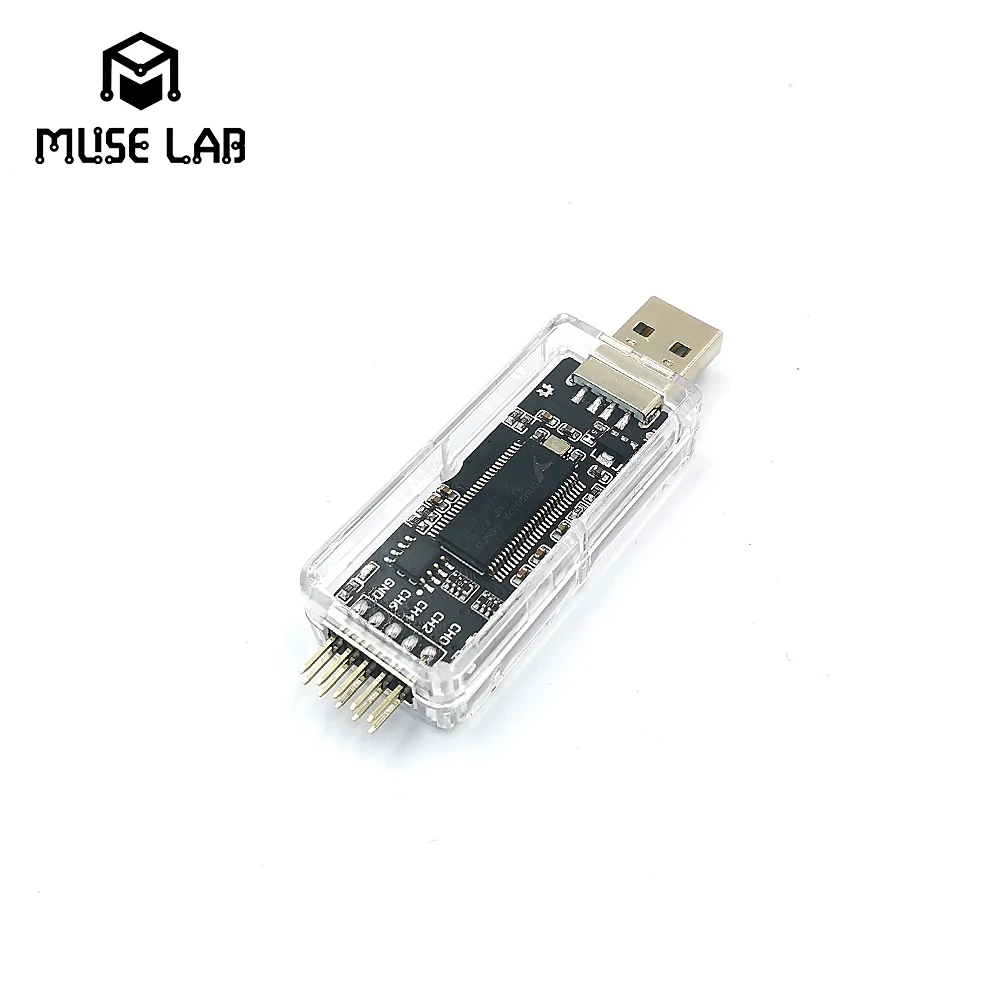

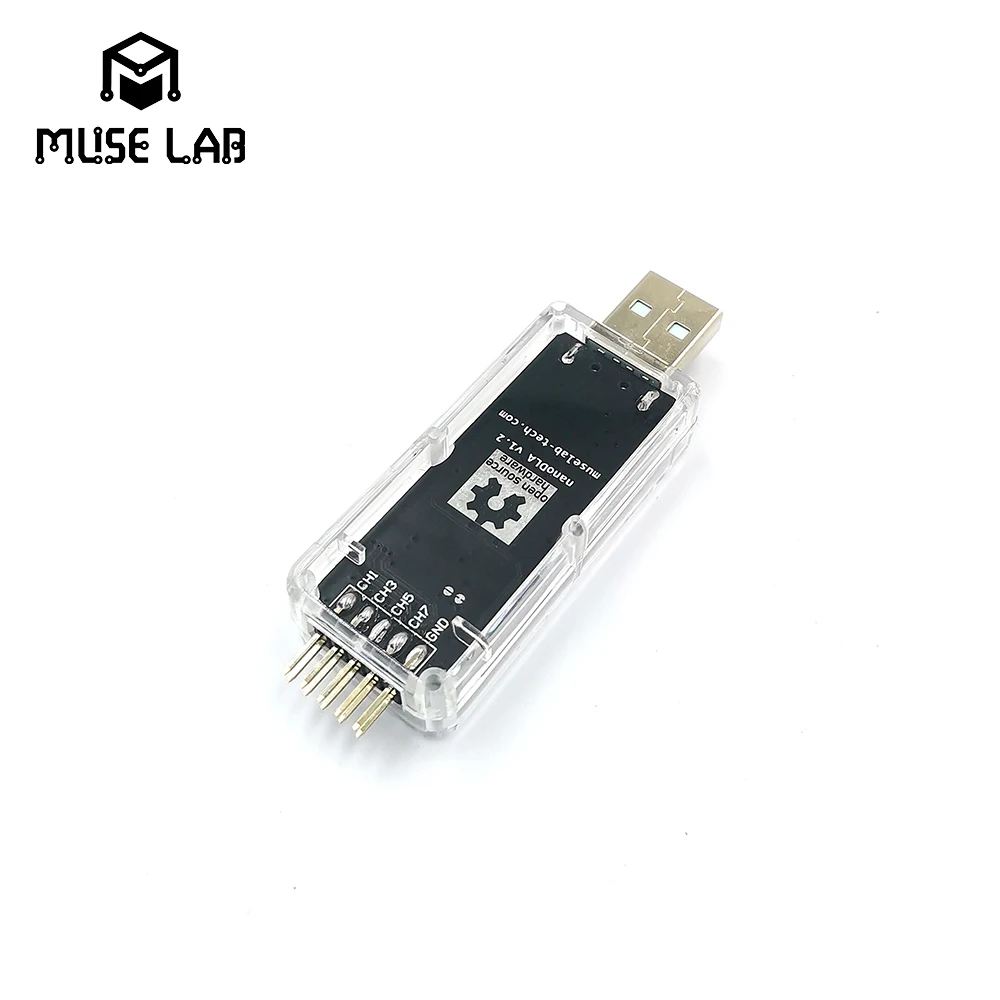

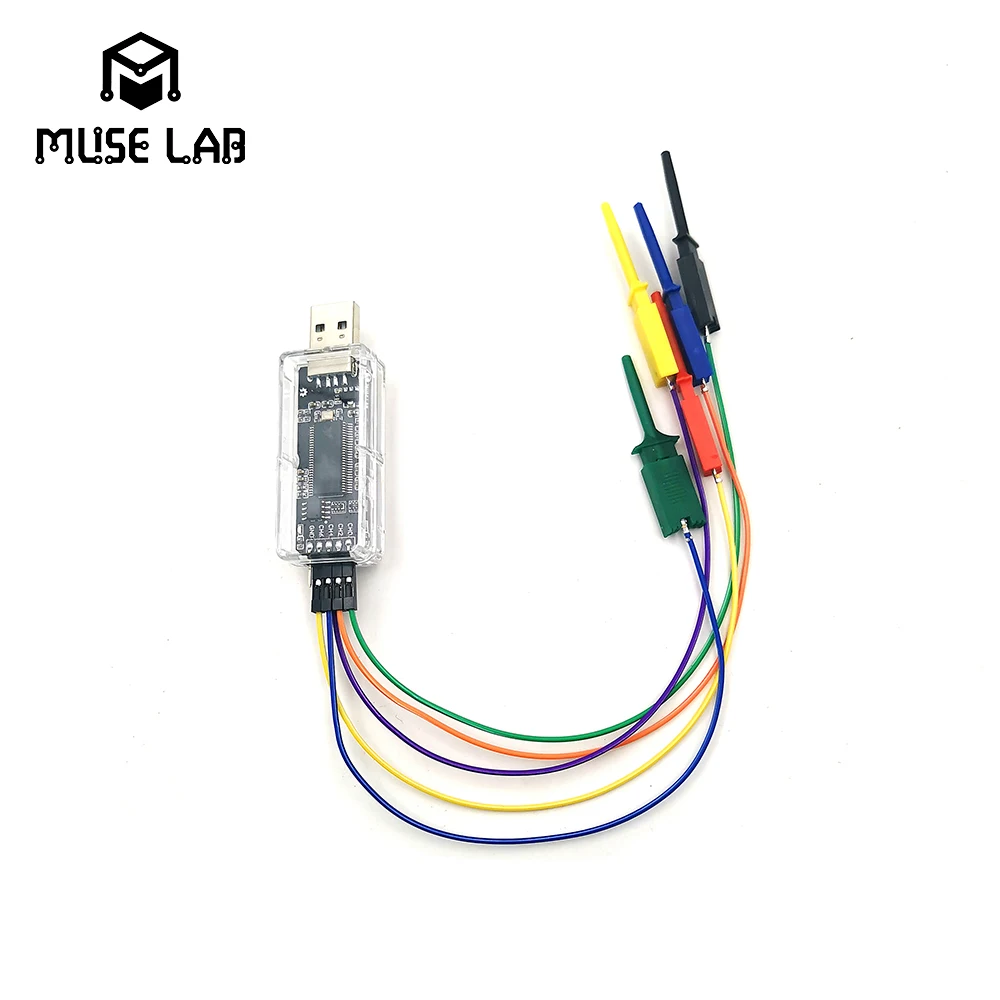

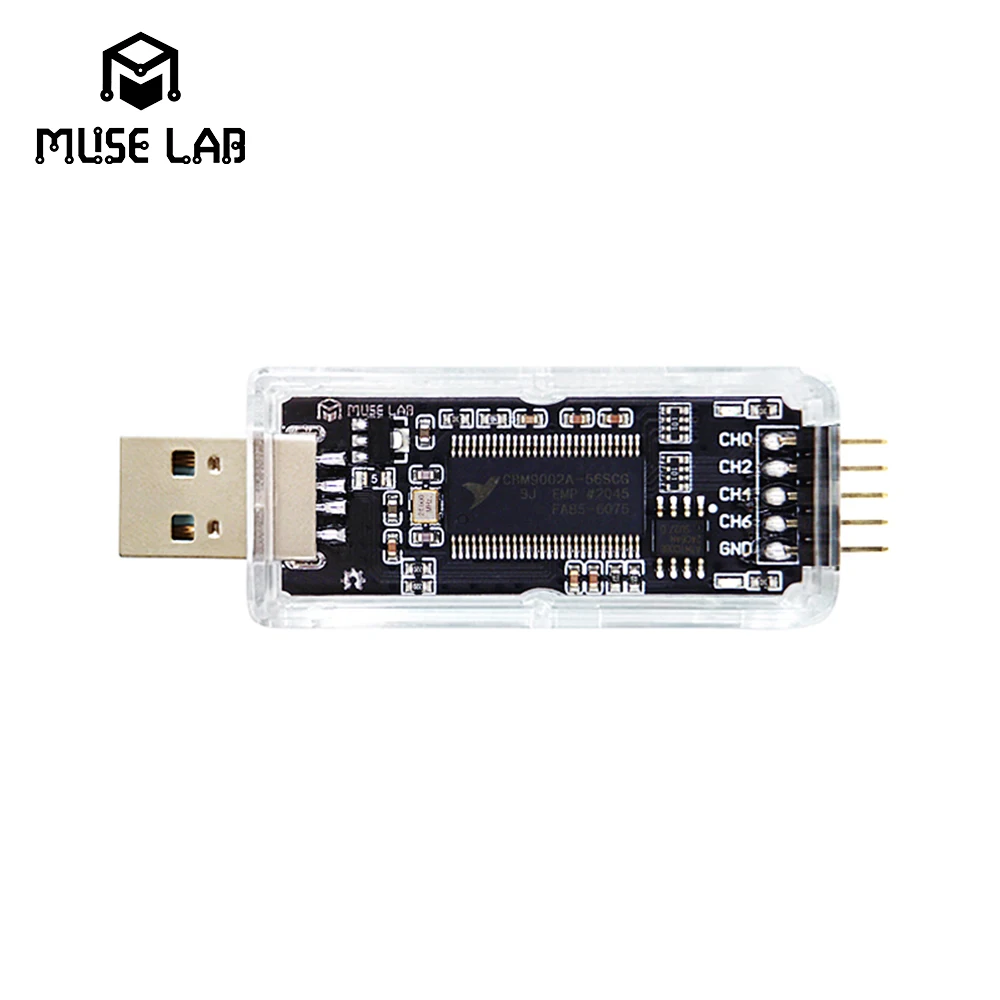

NanoDLA는 Muse Lab에서 개발 및 생산 한 하드웨어 및 소프트웨어 오픈 소스 논리 분석기입니다. 풍부한 기능을 갖춘 외관이 절묘하고 컴팩트합니다. 최대 24Mhz 샘플링 속도와 100 가지 이상의 프로토콜 분석을 지원합니다. 8 개의 채널이 동시에 데이터를 샘플링 할 수 있습니다. 문제 위치, 여러 구성요소가 있는 복잡한 시스템, 타이밍 분석 및 성능 분석과 같은 시나리오에서는 효율성이 크게 개선될 수 있습니다.

특징 및 사양
● 오픈 소스 하드웨어, 하드웨어 회로도 제공
● 오픈 소스 소프트웨어:
1. 직접 펌웨어를 컴파일하기위한 소스 코드 제공
2. PC 소프트웨어로 오픈 소스 PulseView를 사용하여 기능이 풍부하고 사용하기 쉬운 샘플링 데이터를 분석하여 100 가지 이상의 프로토콜 분석을 지원합니다.

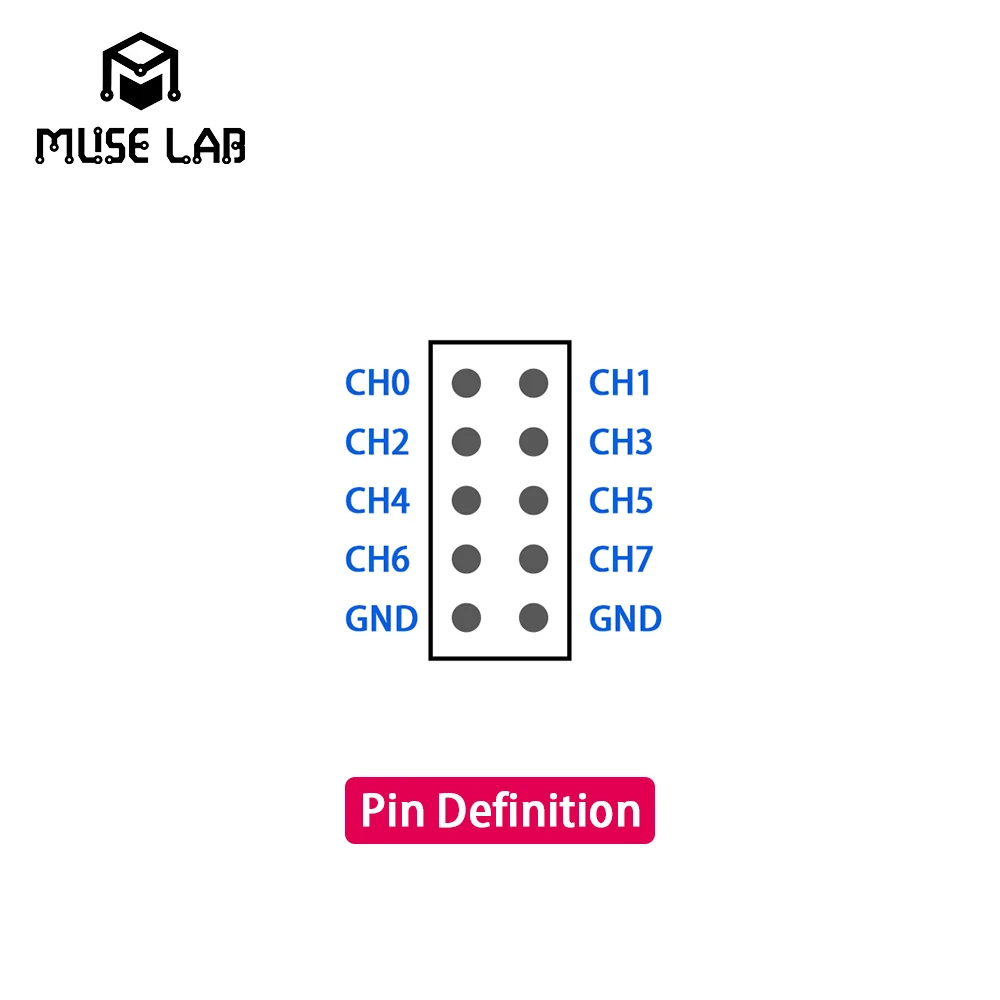

● 최대 24Mhz 샘플링 속도 지원 및 8 개 채널에서 동시에 데이터를 샘플링 할 수 있음
● 지원 입력 논리 수준 [-0.5v,5.25v]. 낮은 레벨은 [-0.5v, 0.8v], 높은 레벨은 [2v, 5.25v]
● Windows, Linux, Mac, Android와 같은 운영 체제 지원
● 크기: 7.2cm * 2.4cm * 1.4cm
소프트웨어 설치

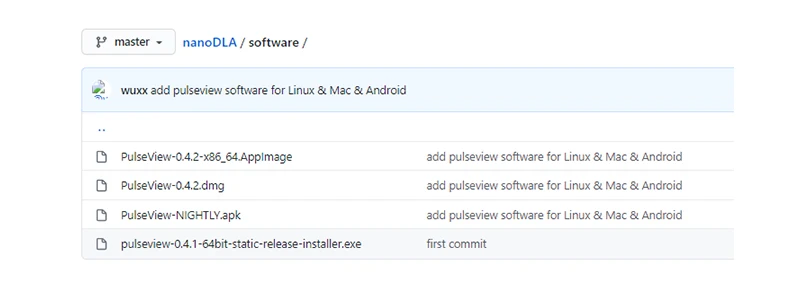

● 펄스뷰 설치

● 드라이버 설치

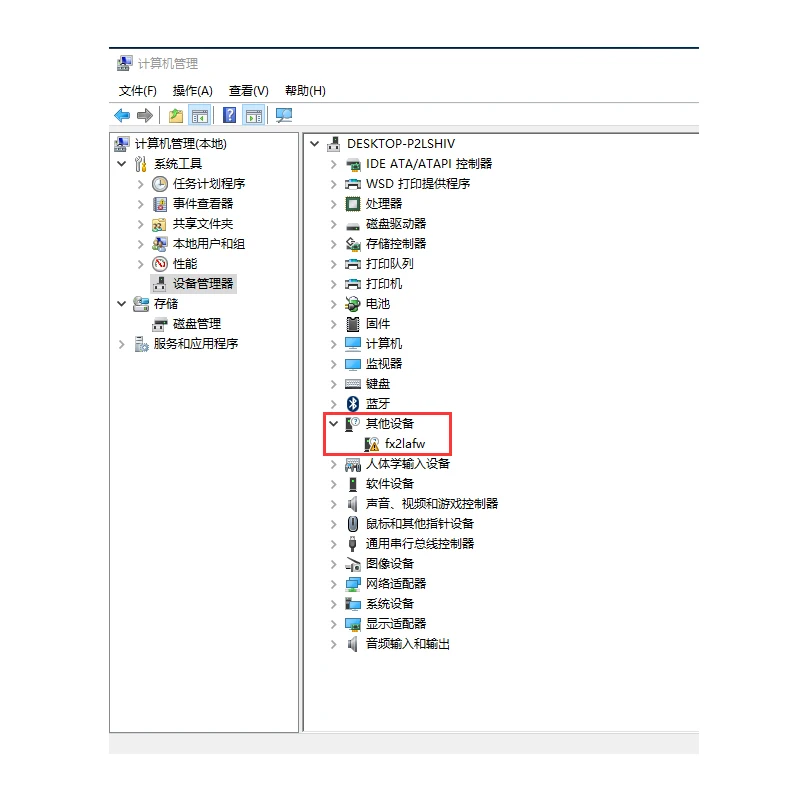

1. 1. nanoDLA를 PC USB 포트에 연결하십시오. NanoDLA는 장치 관리자에서 다른 장치로 인식됩니다.

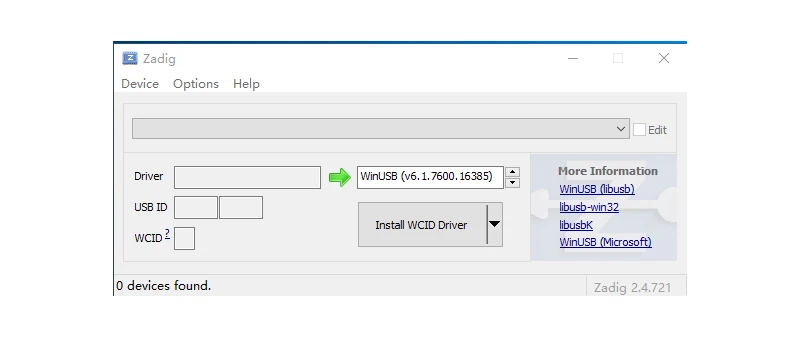

2. PC의 시작 메뉴에서 "Zadig" 를 검색 한 다음 엽니 다.

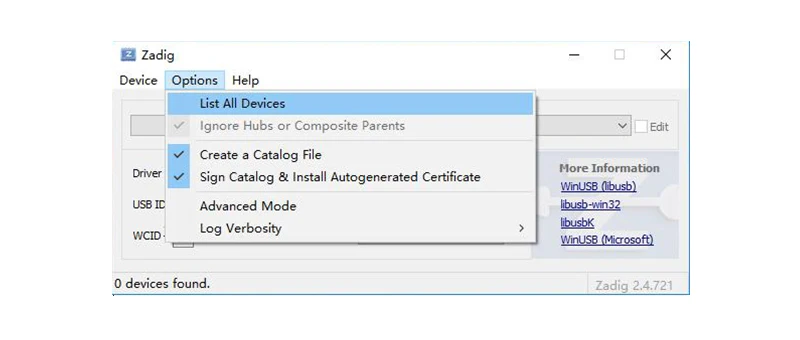

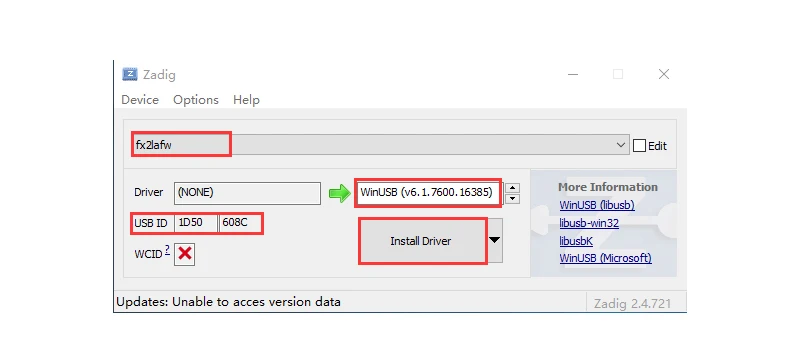

3. “옵션” 을 클릭하고 “모든 장치 나열” 을 토글하십시오. USB ID가 1D50:608C 인 "fx2lafw" 라는 장치를 선택하고 드라이버 담요에서 "WinUSB" 를 선택하십시오. 그런 다음 "드라이버 설치" 버튼을 클릭하십시오.

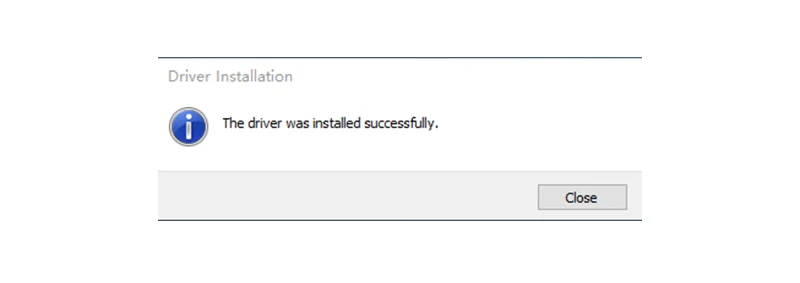

드라이버가 성공적으로 설치되면 아래와 같은 경고가 표시됩니다.

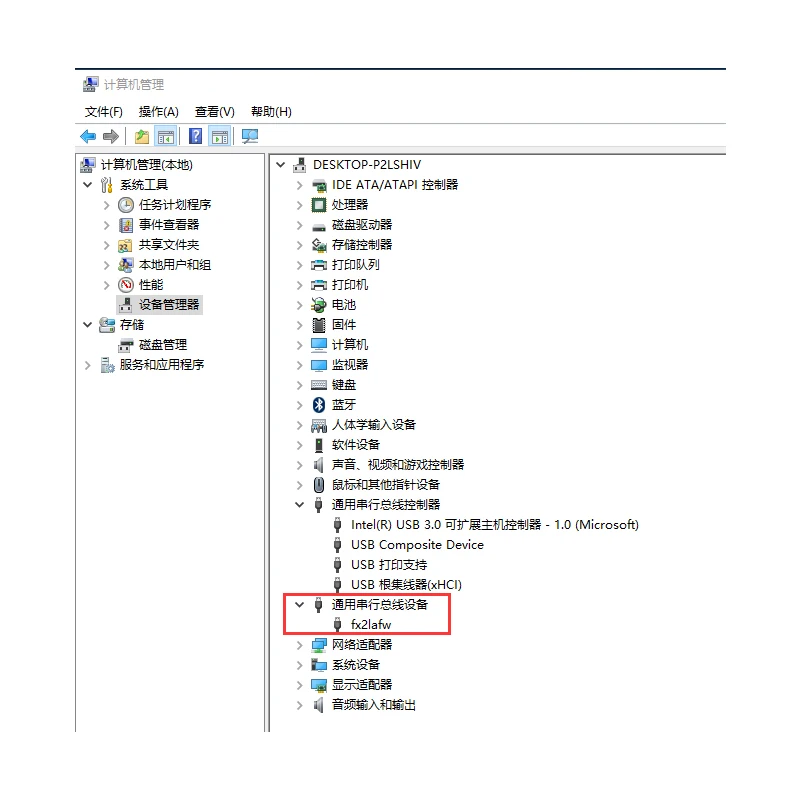

4. 드라이버 설치가 끝나면 nanoDLA는 장치 관리자에서 USB 장치로 인식됩니다.

사용 방법

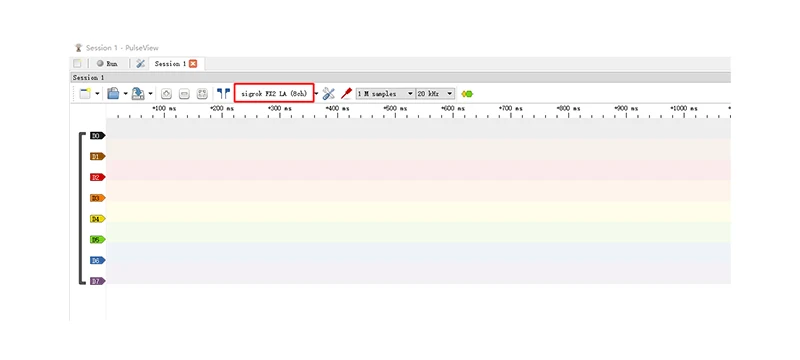

1. nanoDLA를 PC USB 포트에 연결하고 PulseView 소프트웨어를 엽니 다

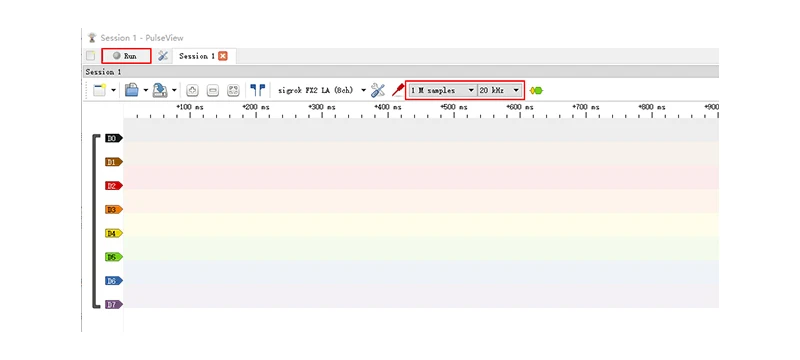

2. 채널 및 샘플링 속도를 구성하고 왼쪽 상단의 "실행" 버튼을 클릭하여 데이터를 샘플링합니다.

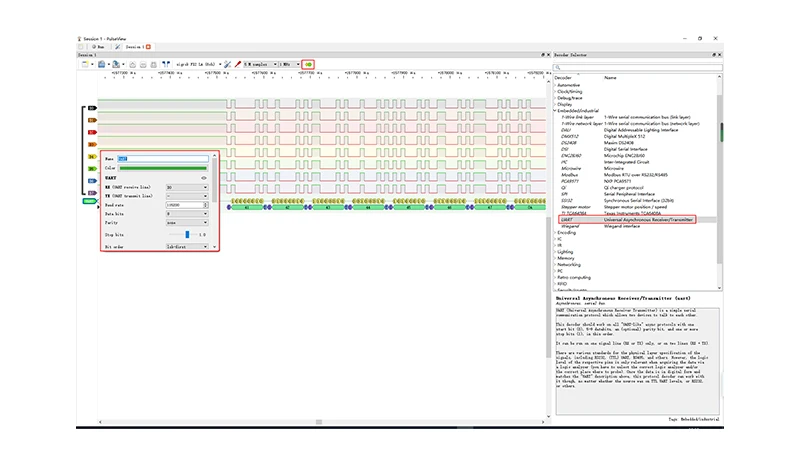

3. 신호가 샘플링 된 후 디코더를 사용하여 디코딩 할 수 있습니다. UART 샘플링 데이터를 예로 들어 보겠습니다. 디코더 메뉴를 클릭하고 UART 프로토콜을 선택한 다음 채널, 전송 속도, 데이터 비트, 패리티 유형과 같은 UART 매개 변수를 구성합니다. 이후에 샘플링된 데이터가 디코딩됩니다.
