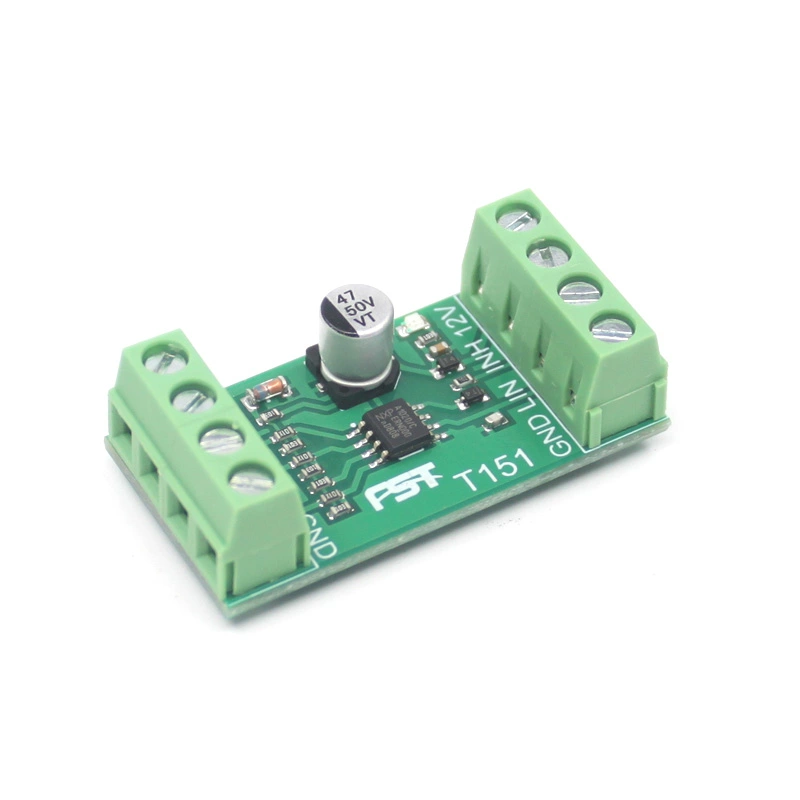

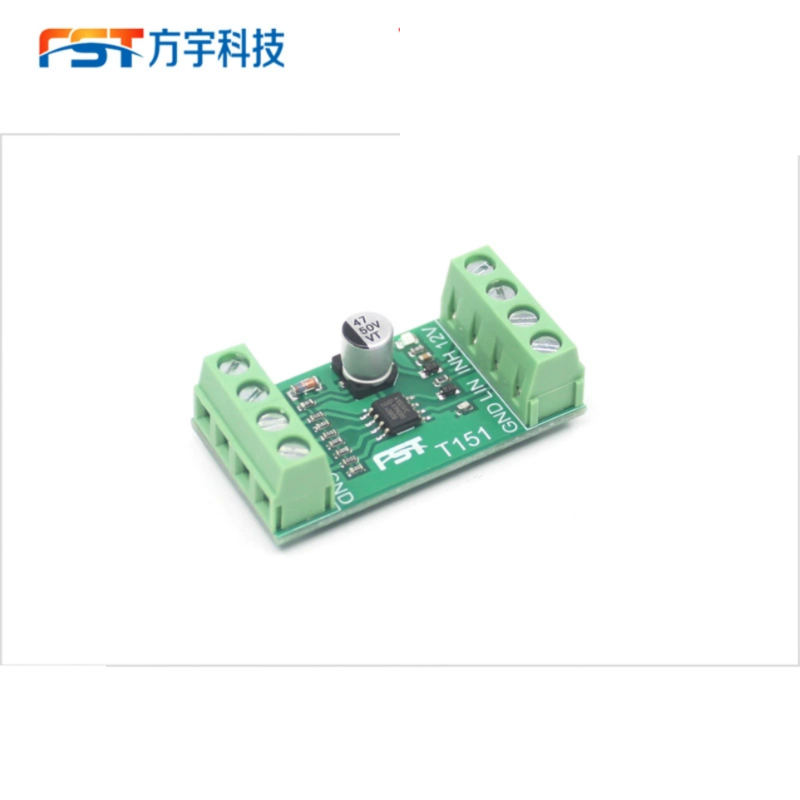

TTL_UART-LIN 버스 변환 모듈 - 자동차 버스 - KLIN 버스 - LIN 데이터 분석기 (TJA1021 기반) [FST-02]
  • TTL_UART-LIN 버스 변환 모듈 - 자동차 버스 - KLIN 버스 - LIN 데이터 분석기 (TJA1021 기반) [FST-02]
  • TTL_UART-LIN 버스 변환 모듈 - 자동차 버스 - KLIN 버스 - LIN 데이터 분석기 (TJA1021 기반) [FST-02]
  • TTL_UART-LIN 버스 변환 모듈 - 자동차 버스 - KLIN 버스 - LIN 데이터 분석기 (TJA1021 기반) [FST-02]
  • TTL_UART-LIN 버스 변환 모듈 - 자동차 버스 - KLIN 버스 - LIN 데이터 분석기 (TJA1021 기반) [FST-02]
  • TTL_UART-LIN 버스 변환 모듈 - 자동차 버스 - KLIN 버스 - LIN 데이터 분석기 (TJA1021 기반) [FST-02]

TTL_UART-LIN 버스 변환 모듈 - 자동차 버스 - KLIN 버스 - LIN 데이터 분석기 (TJA1021 기반) [FST-02]

4.0 0리뷰
5,040 원
구매혜택:         적립 마일리지 : +5원 (상품 : 5원)
자체상품코드:  FST-02
브랜드:      FST
수량:
1~2일 (재고 소진시 약 1주일 소요될 수 있습니다.)
총 상품금액(VAT 포함):   5,040원
배송비:    3,000원 조건별배송 지역별추가배송비
택배
 /
방문 수령지 : 인천광역시 미추홀구 주염로73번길 54 제이원플렉스 631호
바로구매하기 장바구니
추천 상품
  • 4,650원
  • 11,070원
  • 2,790원
  • 3,600원
  • 1,900원
  • 2,400원
  • 2,200원
  • 5,900원
  • 2,800원
관련 상품
인기 판매
  • 상품정보
  • 상품리뷰 (0)
  • 상품문의 (0)
  • 배송/반품/교환안내
  1. 모듈 구성
  2. TJA1021 기반 설계 (수입 산업급 칩 사용)
  3. 주용도: LIN 버스 장치 통신 모니터링 및 유지보수
  4. 시각 표시
  5. 녹색 전원 LED (공급 시 점등)
  6. 통신 성능
  7. 실측 통신 속도: 57,600bps 지원
  8. 권장 최대 동작 주파수: 20Kbps 미만 (KLIN 호환성 보장)

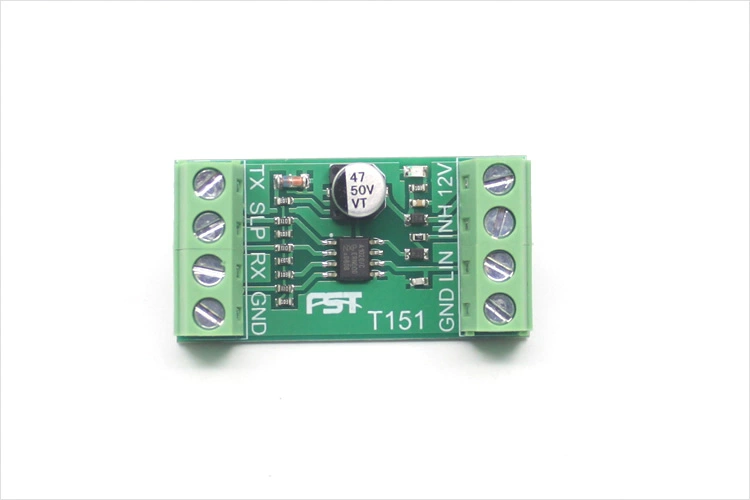

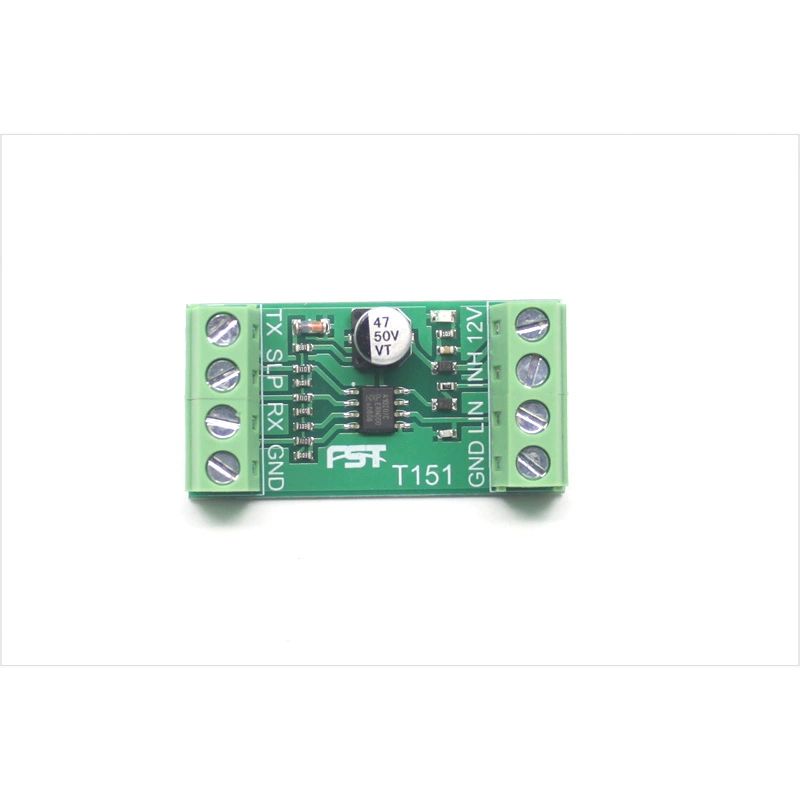

인터페이스 설명

원문번역기술 참고
12V12V 전원 (+)차량 배터리 직결 시 서지 보호 회로 필요
INH호스트 모드 전용 (TJA1021 문서 참조)마스터 노드에서 슬레이브 제어용
LINLIN 버스 접점차량 내 20KHz 이하 단일 와이어 통신
GND12V 전원 (-)차체 접지와 분리 권장
TXTTL UART 데이터 출력3.3V/5V LVTTL 호환
SLP슬립 모드전류 절감을 위한 대기 상태
RXTTL UART 데이터 입력풀업 저항 내장 여부 확인 필요
GND공통 접지시스템 노이즈 감소를 위해 별도 배선
