一、기능 소개

MH01 적외선 센서 모듈 원리:

MH01 적외선 센서는 적외선 발광 다이오드(발광관)와 수광 다이오드(수광관)로 구성되어 있습니다. 발광관은 일정한 주파수의 적외선을 방출하며, 감지 방향에 장애물(반사면)이 있을 경우 적외선이 반사되어 수광관에 수신됩니다. 이후 비교기 회로에서 처리되어 표시등이 켜지고, 신호 출력 인터페이스에서 디지털 신호가 출력됩니다. 가변저항(포텐셔미터)을 조절하여 감지 거리를 조정할 수 있습니다. 각 모듈은 출고 시 이미 포텐셔미터를 통해 임계값 비교 전압이 설정되어 있으므로, 특별한 경우가 아닌 이상 가변저항을 임의로 조절하지 마십시오.

작동 전압: DC 3.3~5.0V

출력 신호: TTL High 레벨 5V, Low 레벨 0V

감지 거리: 8cm (전압에 따라 거리가 달라질 수 있음), 가변저항으로 거리 조절 가능

감지 범위: 정면에 장애물이 있을 경우 Low 레벨(0V) 출력, 장애물이 없을 경우 High 레벨(5V/3.3V) 출력

적용 분야:

마이크로컨트롤러(MCU)를 이용한 흑백 라인 트레이싱 자동차

인체 감지

생산 라인 카운팅

장애물 감지 등

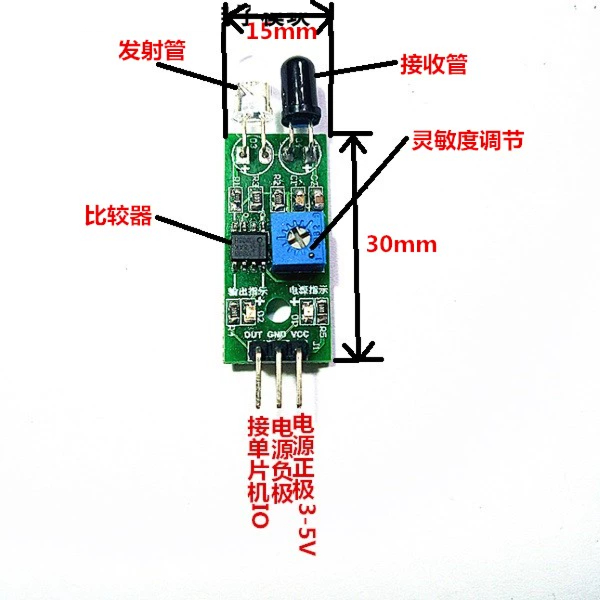

외형 크기: 30x15x1.6mm

제품 구성: 적외선 센서 모듈 ×1

연결 방법:

VCC: DC 3.3~5.0V 전원의 양극에 연결 (센서 전원 공급)

GND: 전원의 음극에 연결

OUT: 신호 출력, 마이크로컨트롤러(MCU)에 연결
